Variation de l’intensité sans modifier l a température de couleur
Émission directe de la lumière colorée sans filtre
Spectre complet des couleurs
Gestion dynamique de la couleur (DMX, DALI)
Allumage même à basse température (-35°C)
Alimentation en courant continu très basse tension
Émission de lumière unidirectionnelle
(on éclaire ce que l’on veut éclairer)
Sécurité photobiologique.
Catalogue Fosnova LED
2026
Avantages
généraux
Absence de mercure
Absence de composants IR ou UV dans le spectre de la lumière visible
Moins recours aux sources d’énergie renouvelable et non renouvelable
Valorisation du milieu
Absence de pollution lumineuse
Moins de puissance installée de chaque lampe
Avantages
pour le design
Carte blanche à la fantaisie
Couleurs vives et pleines
Éclairage résistant aux vibrations
Avantages pour les utilisateurs
La variété de couleurs, la compacité et la flexibilité des modules garantissent de nombreuses possibilités créatives en ce qui concerne le design appliqué à des solutions novatrices.
La faible consommation d’électricité et une durée de vie longue, aboutit à l’absence quasi-totale d’entretien, permettant de réaliser des applications intéressantes en termes d’économies d’exploitation.
L’excellente fiabilité garantit un maximum de sécurité même dans des conditions difficiles.
Vue d’ensemble des appareils LED
Trimless
Vue d’ensemble des appareils LED
Encastres
FENIX
CCT/DIP SWITCH

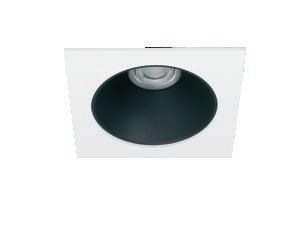

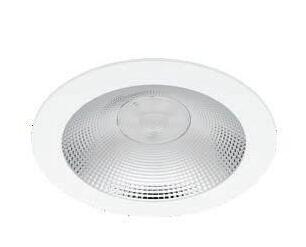

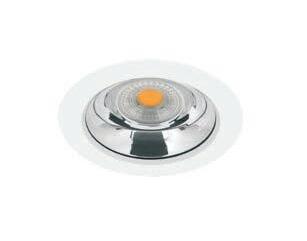

Rubin, downlight idéal pour créer des effets lumineux grâce aux différentes finitions esthétiques disponibles. La polyvalence de cette gamme est également assurée par la possibilité de sélectionner 3 températures de couleur différentes (3000K-4000K-5700K) sur deux formats de puissance, ce qui permet d’adapter l’installation aux exigences spécifiques de chaque espace d’exposition.
Corps : matière plastique thermoconductrice revêtue d’aluminium, avec ressorts pour l’encastrement.
LED: maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance: >0,9.
Sur demande :
• disponible en version DIMM-DALI (-1241)
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
• sélectionner 3 différentes températures de couleur pour s’adapter à la plupart des installations :
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
CW = 5700K (blanc froid)
Accessoires: versions avec différentes finitions esthétiques colorées adaptables à tous les contextes architecturaux.
Optique noire nickel – Rubin small 22093130-00
medium 22093131-00 big 22093132-00
Optique dorée – Rubin small 22093190-00 medium 22093191-00 big 22093192-00
Optique noire brillante – Rubin
small 22093133-00
medium 22093134-00 big 22093135-00
Optique argentée – Rubin
small 22093170-00 medium 22093171-00 big 22093172-00
CCTSWITCH
e.g. Rubin small + acc. 22093133-00
Les réflecteurs sont proposés avec différentes finitions colorées, s’intégrant parfaitement à tout type d’environnement, du plus classique au plus contemporain, pour un éclairage ciblé et fonctionnel. Leur installation simple permet une intégration harmonieuse à l’aménagement intérieur. Parfaits pour créer des ambiances feutrées ou pour mettre en lumière des éléments précis, ils constituent la solution parfaite pour allier esthétique et performance.
Optique blanche brillante – Rubin
small 22093110-00
SORTANT (tq= 25 °C) LED couleur poids code W tot K - ølm - CRI - degrés
SMD blanc + chromé 0,15 22163510-00 6
Sur demande : version DIMM DALI (-1241).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
3000K - 619lm - CRI>80 - 48°
4000K - 658lm - CRI>80 - 48°
5700K - 626lm - CRI>80 - 48°
medium 22093111-00 big 22093112-00 Kit alimentation EM 1h 22096035-00 3h 22096037-00
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Câble de sécurité 22004112-00
Kit pour l’alimentation en version urgence avec connectique.
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond. Rubin small - CCT SWITCH CLD
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
Rubin medium - CCT / DIP SWITCH
SORTANT (tq= 25 °C) LED couleur poids code I out W tot K - ølm - CRI - degrés
SMD blanc + chromé 0,20 22163610-00 250 9
Sur demande : version DIMM DALI (-1241).
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
Accessoires: versions avec différentes finitions esthétiques colorées adaptables à tous les contextes architecturaux.
Optique noire nickel – Rubin small 22093130-00 medium 22093131-00 big 22093132-00
Optique chromée – Rubin small 22093173-00 medium 22093174-00 big 22093175-00
Optique noire brillante – Rubin small 22093133-00 medium 22093134-00 big 22093135-00
Optique argentée – Rubin small 22093170-00 medium 22093171-00 big 22093172-00
CCTSWITCH
Les réflecteurs sont proposés avec différentes finitions colorées, s’intégrant parfaitement à tout type d’environnement, du plus classique au plus contemporain, pour un éclairage ciblé et fonctionnel. Leur installation simple permet une intégration harmonieuse à l’aménagement intérieur. Parfaits pour créer des ambiances feutrées ou pour mettre en lumière des éléments précis, ils constituent la solution parfaite pour allier esthétique et performance.
Optique blanche brillante – Rubin small 22093110-00 medium 22093111-00 big 22093112-00
Sur demande : version DIMM DALI (-1241).
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
- CRI>80 - 48°
- 626lm - CRI>80 - 48°
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Câble de sécurité
Kit alimentation EM 1h 22096035-00 3h 22096037-00
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9.
Rubin medium - CCT / DIP SWITCH
couleur
Sur demande : version DIMM DALI (-1241).
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
Rubin big - CCT / DIP SWITCH
Sur demande : version DIMM DALI (-1241).
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
Une lumière sur mesure : la gamme Honey s’adapte à toutes les visions architecturales !
Les downlights/plafonniers Honey ont été conçus pour répondre aux exigences les plus pointues de l’architecture contemporaine. Dotée d’optiques géométriques de précision et d’un large choix de finitions colorées, cette ligne incarne l’équilibre parfait entre technologie de pointe et esthétique personnalisée. Chaque luminaire est pensé pour s’intégrer facilement dans des environnements variés (retail, espaces commerciaux, publics, culturels, etc.), en proposant des solutions personnalisables en matière d’éclairage, de forme et de couleur. Les optiques géométriques assurent une répartition de la lumière contrôlée et modulable, tandis que les finitions colorées offrent une liberté de composition totale, mettant en valeur les matériaux et l’architecture des lieux.
Corps : aluminium moulé sous pression.
Lentilles : en PMMA, haute performance avec facteur d’éblouissement très faible.
Optique : en matière plastique métallisé anti-éblouissement.
Equipement : les downlights sont équipés d’étriers en acier galvanisé avec logement pour ressorts de fixation au faux-plafond.
Éblouissement d’inconfort UGR : UGR<19 - EN 12464.
LED : maintien du flux lumineux à 80% : 70.000h (L80B10). Facteur de puissance ≥0,9
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande :
• disponible en version DIMM-DALI (-1241)
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
3h 22096037-00 Kit pour l’alimentation en version urgence avec connectique.
20 Saving - DIP SWITCH
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Equipement : les downlights sont équipés d’étriers en acier galvanisé avec logement pour ressorts de fixation au faux-plafond.
LED : maintien du flux lumineux à 80%: 50.000h (L80B10). Facteur de puissance >0,9.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
LED : maintien du flux lumineux à 80%: 50.000h (L80B10).
Facteur de puissance >0,9.
Sur demande : version DIMM DALI (-1241).
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
LED : maintien du flux lumineux à 80%: 50.000h (L80B10). Facteur de puissance >0,9.
Saving - DIP SWITCH
Saving 193 - DIP SWITCH
LED couleur poids
Sur demande : version DIMM DALI (
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 50.000h (L80B10).
Facteur de puissance >0,9.
Saving 245 - DIP SWITCH
Sur demande : version
1h
Kit pour l’alimentation en version urgence avec connectique.
Gamme de downlights avec LED de dernière génération. Cette gamme répond à toutes les exigences les plus pointes en matière d’éclairage intérieur. La lumière doit faire preuve d’efficacité et de souplesse pour s’adapter parfaitement à toutes les applications. Elle doit époustoufler sans coûter, et elle doit durer longtemps. Elle doit dessiner des scénographies spéciales, mettre en valeur ou créer l’ambiance.
Corps : downlight fixe en aluminium moulé sous pression avec ressorts pour l’encastrement
Lentille : version standard avec grille de défilement anti-éblouissement.
LED : maintien du flux lumineux à 80% : 50.000h (L80B20). Facteur de puissance >0,9.
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande :
• disponible en version DIMM-DALI (-1241)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Accessoires: versions avec différentes finitions esthétiques colorées adaptables à tous les contextes architecturaux.
Anneau Techno B 114 noir 22093030-00
Anneau Techno B 174 noir 22093033-00
Anneau Techno B 232 noir 22093036-00
Anneau avec verre Techno B 114 blanc 22093011-00 noir 22093031-00
Anneau avec verre Techno B 174 blanc 22093014-00 noir 22093034-00
Anneau avec verre Techno B 232 blanc 22093017-00 noir 22093037-00
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
Anneau carrée Techno B 114 blanc 22093012-00 noir 22093032-00
Anneau carrée Techno B 174 blanc 22093015-00 noir 22093035-00
Anneau carrée Techno B 232 blanc 22093018-00 noir 22093038-00
SMD blanc 0,30 22163013-1241 10
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit alimentation EM 1h 22096035-00 3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
CW = 5700K (blanc froid)
v.a. IP20 IK06
v.l. IP54 IK06
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
Techno B 174 - CCT
/ DIP SWITCH
LED couleur poids code I out W
(tq=
CLD D-DIG (DALI) LUMEN SORTANT (tq= 25 °C) LED couleur poids code W tot K - ølm - CRI - degrés
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Studio B - URG<22
Studio - URG<19
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,9.
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C)
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
LED : maintien du flux lumineux à 80% : 70.000h (L80B10).
Facteur de puissance >0,9.
Studio B - DIP SWITCH -
Studio B 193 - DIP SWITCH
LED couleur poids code I out W tot K - ølm - CRI
COB blanc 1,10 22161011-00 600 22 4000K -
161011-39
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80% : 70.000h (L80B10). Facteur de puissance >0,9.
Studio B 220 - DIP SWITCH
couleur poids code I out W
COB blanc 1,50 22161111-00
- 4070lm - CRI>90 22161111-39
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
- 3867lm - CRI>90
Famille d’appareils conçus pour offrir à la fois un haut rendement énergétique et une excellente qualité de lumière émise afin de répondre aux différents exigences de sécurité et d’entretien. Le design de l’appareil est extrêmement simple et fonctionnel. produits conformes aux normes EN12464 pour VDT.
Corps - réflecteur: polycarbonate incassable et auto-extinguible V2, métallisé à la poudre d’aluminium haute efficacité avec ventelles antireflets et antiéblouissement. Cadre faux-plafond photolithographié de couleur blanche ou aluminium. Étriers en acier galvanisé avec logement pour ressorts de fixation au faux-plafond en fil d’acier galvanisé. Angle de défilement 65°.
LED : maintien du flux lumineux à 80% : 70.000h (L80B10). Facteur de puissance >0,95 Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande :
• disponible en version DIMM-DALI (-1241 et -3941)
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Réflecteur Dark light: polycar-bonate, auto-extinguible V2, métallisé avec des poudres d'aluminium sous vide poussé avec un procédé de C.V.D. pour un meilleur contrôle et rendement de la lumière.

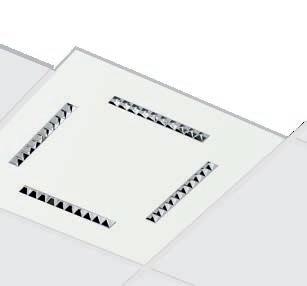

Office 1 DARK - DIP SWITCH
CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI
COB aluminium 0,90
22152972-00 350 13 4000K - 1484lm - CRI>90
22152972-39 3000K - 1409lm - CRI>90
Sur demande : version avec bord blanc y version DIMM DALI (-1241 et -3941).
Réflecteur Dark light: polycar-bonate, auto-extinguible V2, métallisé avec des poudres d'aluminium sous vide poussé avec un procédé de C.V.D. pour un meilleur contrôle et rendement de la lumière.
Office 1 DARK - DIP SWITCH
CLD
LUMEN SORTANT (tq= 25 °C) LED couleur poids code I out W tot K - ølm - CRI
Sur demande : version avec bord blanc y version DIMM DALI (-1241 et -3941).
Câble de sécurité 22004112-00 En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
GRADATION PAR
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Office 2 Dark - DIP SWITCH
CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI
COB aluminium 1,00
22152577-00 600 21 4000K - 2550lm - CRI>90
22152577-39 3000K - 2422lm - CRI>90
Sur demande : version avec bord blanc y version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Office 2 Dark - DIP SWITCH
Réflecteur Dark light: polycar-bonate, auto-extinguible V2, métallisé avec des poudres d'aluminium sous vide poussé avec un procédé de C.V.D. pour un meilleur contrôle et rendement de la lumière.
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C)
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
COB aluminium 1,00
Réflecteur Dark light: polycar-bonate, auto-extinguible V2, métallisé avec des poudres d’aluminium sous vide poussé avec un procédé de C.V.D. pour un meilleur contrôle et rendement de la lumière.
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C)
CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI
22152578-00 1050 38 4000K - 4028lm - CRI>90
22152578-39 3000K - 3827lm - CRI>90
Sur demande : version avec bord blanc y version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K6000K) pour s’adapter à la plupart des installations.
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
CW = 6000K (blanc froid)
Un bon éclairage assure une bonne interprétation de l’ambiance et permet de mieux y vivre. C’est sur cette base que naît le projecteur à encastrer Milano, installable rapidement et à des coûts réduits dans toute ambiance d’exposition et répondant à n’importe quelle exigence d’éclairage artificiel dans les projets d’intérieur.
Corps : en aluminium avec logement pour ressorts de fixation au faux-plafond
Réflecteur : en aluminium métallisé et prismatisé
Lentille : version standard avec grille de défilement anti-éblouissement.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
3-4 Sur demande version avec optique extensif satinée.
Jet Q 130 - IP65 (2)
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : optique basse luminance en aluminium brillant antireflet qui permet d’optimiser l’efficacité lumineuse. Sur demande version avec optique extensif satinée.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,9.
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
3-4 Sur demande version avec optique extensif satinée.
Jet Q 170 - IP65 (2)
Jet 230 - IP65 (1)
Jet
Q 220 - IP65 (2)
Jet 250 - IP65
3-4 Sur demande version avec optique extensif satinée.
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : optique basse luminance en aluminium brillant antireflet qui permet d’optimiser l’efficacité lumineuse.
Lentille : en polycarbonate, haute performance avec facteur d’éblouissement très faible.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Jet Q 170 - IP44 - DIP SWITCH
65714-00
COB blanc 1,10
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Jet Q 220 - IP44 - DIP SWITCH
65717-00
COB blanc 1,90
65717-39
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Jet 140 - IP44 - DIP SWITCH
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Jet 180 - IP44 - DIP SWITCH
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
- 4844lm - CRI>80
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
GRADATION PAR
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
230 - IP44 - DIP SWITCH
COB blanc 1,90
22065617-00 1400 52 4000K - 6616lm - CRI>80
22065617-39 3000K - 6285lm - CRI>80
Sur demande : disponible en version DIMM DALI (-1241 et -3941).
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
COB blanc 2,00
22065615-00 1400 52 4000K - 6616lm - CRI>80
22065615-39 3000K - 6285lm - CRI>80 Équipé d’anneau; peut être une simple finition esthétique ou couvrir les trous avec diamètre jusqu’à 245 mm. max.. Sur demande : disponible en version DIMM DALI (-1241 et -3941). GRADATION PAR DIP SWITCH
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.

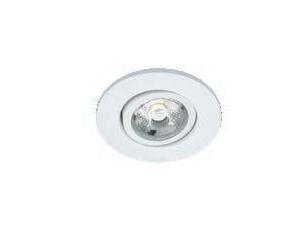

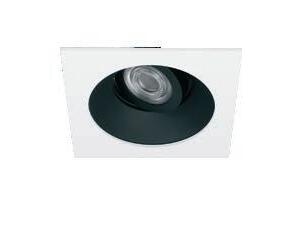

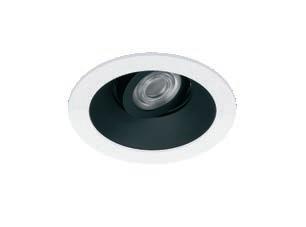

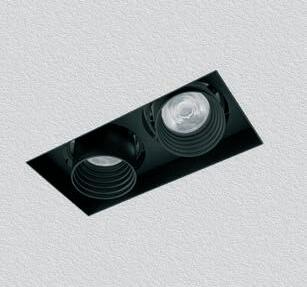

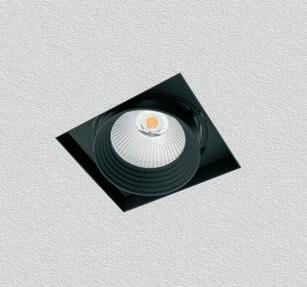

La gamme des downlights Luthor présente maintenant les trois dimensions. Ainsi elle peut être installée dans tous les trous d’encastrement. Les downlights orientables Luthor LED font une lumière d’avant-garde. Ces produits sont très robustes, d’excellente qualité et à haute performance. Ils sont parfaits pour l’éclairage des grandes surfaces commerciales.
Corps : orientable en aluminium moulé sous pression avec ressorts pour l’encastrement.
Réflecteur : en aluminium prismatique et brillant haut rendement avec écran en verre.
Peinture : en poudre avec peinture époxydique en polyester résistant aux rayons UV.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande :
• disponible en version DIMM-DALI (-1241 et -3941) et PUSH-DIMM (-1245 et -3945).
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Sur demande : version avec faisceau 23°
Sur demande : disponible en version 4000K, couleur et noir/or (souscode -170027).
Sur demande : version DIMM DALI (-1241 et -3941) et PUSH-DIMM (-1245 et -3945).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Sur demande : version avec faisceau 23° et 32°
Sur demande : disponible en version 4000K, couleur et noir/or (souscode -170027).
GRADATION PAR DIP SWITCH
SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION
Sur demande : version avec faisceau 23° et 32°
Sur demande : disponible en version 4000K, couleur et noir/or (souscode -170027).
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés

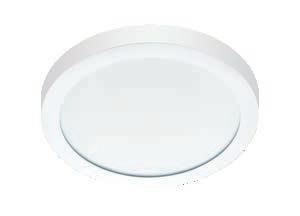

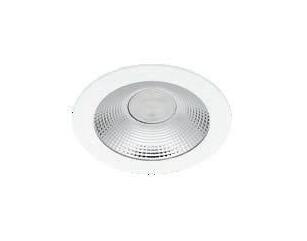

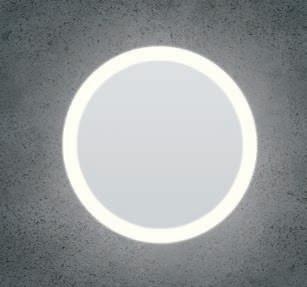

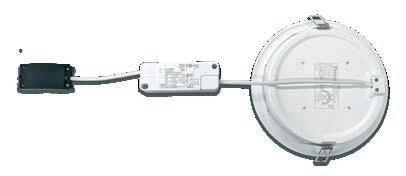

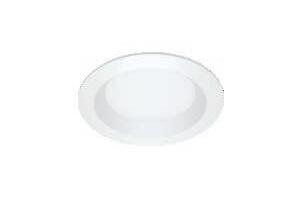

Eco Lex: downlights en mesure de satisfaire aux nombreuses exigences des centres commerciaux, magasins et musées en matière d’éclairage. Leur très grande souplesse d’emploi, compte tenu des nombreux formats disponibles, simplifie leur installation et multiplie leurs applications. Notamment, il est possible de remplacer l’ancien éclairage sans intervenir sur les structures. La maintenance et l’installation sont extrêmement faciles.
Corps : en aluminium moulé sous pression.
Diffuseur : plaque en polycarbonate avec cercles concentriques gravés au laser fait aussi office de lentille. Ces cercles ont un positionnement bien précis à écartements variables. Plus on se rapproche du centre, plus les cercles sont proches, procurant ainsi un excellent effet visuel et anti-éblouissant.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9.
Sur demande :
• disponible en version DIMM-DALI (-1241 et -3941)
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
v.a. IP20 IK07 v.l. IP65 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
Eco Lex 1 - DIP
Sur demande : version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
v.a. IP20 IK07 v.l. IP65 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
LED couleur poids
Sur demande : version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9.
Eco Lex - DIP SWITCH - CRI>90
Sur demande : version DIMM DALI (
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
Sur demande : version DIMM DALI (-1241 et -3941).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Eco Lex Q1 - DIP SWITCH
22175610-00
Corps : en aluminium moulé sous pression.
Diffuseur : en polycarbonate
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI LED blanc 0,30
- 870lm - CRI>90 22175611-00
Sur demande : disponible en version DIMM-DALI (-1241).
- 826lm - CRI>90
Eco Lex Q2 - DIP SWITCH
LED couleur poids code I out W tot K - ølm - CRI
LED blanc 0,50
Sur demande : disponible en version DIMM-DALI (-1241). GRADATION
22175710-00 450 17
22175711-00
22096015-00 3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
4000K - 1712lm - CRI>90
3000K - 1626lm - CRI>90
Corps : en aluminium moulé sous pression.
Diffuseur : en polycarbonate
: maintien du flux lumineux à
50.000h (L80B20). Facteur de puissance >0,9.
Kit pour l’alimentation en version urgence avec connectique.
CASAMBI
Corps : en aluminium moulé sous pression.
Diffuseur : en polycarbonate
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
couleur
LED blanc 0,80
Eco Lex Q3 - DIP SWITCH
-00
-00
Sur demande : disponible en version DIMM-DALI (-1241).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
- 1891lm - CRI>90
Corps : en aluminium moulé sous pression.
Diffuseur : en polycarbonate
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
Eco Lex Q4 - DIP SWITCH
CLD
LED couleur poids code I
Sur demande : disponible en version DIMM-DALI (-1241).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
LUMEN SORTANT (tq= 25 °C)
CASAMBI
CASAMBI
Energy: downlights en mesure de satisfaire aux nombreuses exigences des centres commerciaux, magasins et musées en matière d’éclairage. Leur très grande souplesse d’emploi, compte tenu des nombreux formats disponibles, simplifie leur installation et multiplie leurs applications. Notamment, il est possible de remplacer l’ancien éclairage sans intervenir sur les structures. La maintenance et l’installation sont extrêmement faciles
Corps : downlight fixe en aluminium moulé sous pression avec ressorts pour l’encastrement.
Diffuseur : en matière thermoplastique résistant aux hautes températures.
Peinture : par pulvérisation avec peinture époxy en polyester résistant aux rayons UV.
Normes : produits conformes aux normes EN 60598-1 CEI 34-21. Indice de protection conforme aux normes EN 60529.
LED : facteur de puissance ≥0,95 Maintien du flux lumineux à 80% : 55.000h (L80B20).
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande :
• disponible en version DIMM-DALI (-1241 et -3941)
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Energy 2130 - DIP SWITCH
Energy 2180 - DIP SWITCH
LED blanc 0,40 22172515-00
- 1830lm - CRI 95 22172515-39
Sur demande : version DIMM DALI (-1241 et -3941).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
- 1702lm - CRI 95
LED : maintien du flux lumineux à 80% : 55.000h (L80B20). Facteur de puissance ≥0,95
Energy 2245 - DIP SWITCH
couleur
Sur demande : version
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 80% : 55.000h (L80B20). Facteur de puissance ≥0,95
Energy 2245 - DIP SWITCH
LED couleur poids
Sur demande : version DIMM
Kit alimentation
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
Pourinterrupteurmagnétothermique16A:
B16=max.30pièces
C16=max.50pièces
Connecteur extra : installation rapide !
LOOP IN
Pour Slim Lex P, système « LOOP-IN » possible : système de connexion au réseau électrique de deux ou plusieurs appareils.
Slim Lex P, en version standard, a une borne pour que l’installateur puisse raccorder le câble électrique au circuit interne par les serre-fils automatiques.
v.a. IP20 IK02
v.l. IP40 IK02
LOOP-IN
Corps : en aluminium avec ressorts de fixation au faux-plafond
Anneau/diffuseur : en matériau thermoplastique.
LED : maintien du flux lumineux à 70%: 50.000h (L70).
v.a. IP20 IK02
v.l. IP40 IK02
LOOP-IN
Corps : en aluminium avec ressorts de fixation au faux-plafond
Anneau/diffuseur : en matériau thermoplastique.
LED : maintien du flux lumineux à 70%: 50.000h (L70).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
LED blanc 0,40 22159514-00 19 4000K - 2100lm - CRI>80
Corps : en aluminium moulé sous pression.
Diffuseur : en PMMA.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit alimentation EM 3h 22096038-00
Kit pour l’alimentation en version urgence avec connectique.
Corps : en aluminium moulé sous pression.
Diffuseur : en PMMA.
LED : maintien du flux lumineux à
25.000h (L70B50).
v.a. IP20 IK07
v.l. IP44 IK07
CLD
Pour Slim Lex, système « LOOP-IN » possible : système de connexion au réseau électrique de deux ou plusieurs appareils. Slim Lex, en version standard, a une borne pour que l’installateur puisse raccorder le câble électrique au circuit interne par les serre-fils automatiques.
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI
LED blanc 0,20 22159517-00 12
3000K - 850lm - CRI>80
4000K - 900lm - CRI>80
6000K - 900lm - CRI>80
- 1370lm - CRI>80
- 1440lm - CRI>80
- 1440lm - CRI>80
Corps : en aluminium moulé sous pression.
Diffuseur : en PMMA.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Pour Slim Lex, système « LOOP-IN » possible : système de connexion au réseau électrique de deux ou plusieurs appareils. Slim Lex, en version standard, a une borne pour que l’installateur puisse raccorder le câble électrique au circuit interne par les serre-fils automatiques.
- 1770lm - CRI>80
4000K - 1800lm - CRI>80
6000K - 1800lm - CRI>80
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-6000K) pour s’adapter à la plupart des installations.

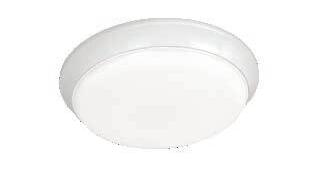

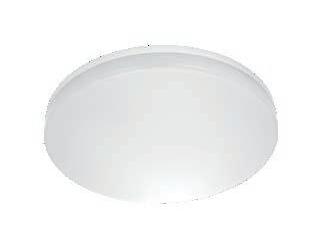

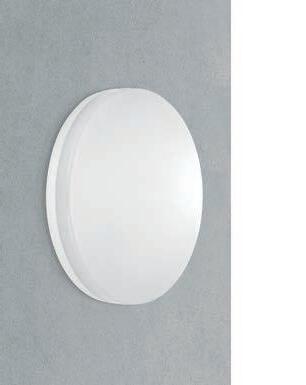

Slim Lex - plafonnier
Diffuseur :
Corps
Diffuseur : en
LED : maintien du flux lumineux à 70%: 25.000h
Corps : en aluminium moulé sous pression.
Diffuseur : en PMMA.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Slim Lex - plafonnier
Slim Lex 5 big
Corps : en aluminium moulé sous pression.
Diffuseur : en PMMA.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Sur demande : Indice de protection IP65 avec joint en caoutchouc au silicone Antares IP - CCT /
Corps : aluminium moulé sous pression avec ressorts pour encastrement. Diffuseur : matière plastique opale anti-éblouissement.
LED : maintien du flux lumineux à 80% : 70.000h (L80B10).
Facteur de puissance >0,9.
2700K - 666lm - CRI>90
3000K - 710lm - CRI>90
4000K - 739lm - CRI>90
Réglementations : produits conformes à la norme NF EN 60598-1 (CEI 34.21). Degré de protection selon la norme NF EN 60529. Joint en caoutchouc silicone conforme au référentiel français BBC (Bâtiment Basse Consommation). Sur demande : version DIMM DALI (-1241).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Corps : aluminium moulé sous pression.
Diffuseur : en polycarbonate opale
Orientables : parfaits pour éclairer les murs ou les objets de décoration.
LED : maintien du flux lumineux à 80% 70.000h (L80B10).
Facteur de puissance >0,9.
iSpot AS “T” - CCT / DIP SWITCH
LED couleur poids code I out W tot K - ølm - CRI - degrés
COB blanc 0,40 22067213-00 350 14
Sur demande : version DIMM DALI (-1241).
Kit alimentation EM
1h 22096015-00 3h 22096033-00 Kit pour l’alimentation en version urgence avec connectique.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50). Facteur de puissance >0,9.
Speaker 1
84410-00
Speaker 2
CLD CELL
- 1300lm - CRI>80
- 1200lm - CRI>80
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI
LED blanc 0,40 22084416-00 25
- 2119lm - CRI>80 22084415-00
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
- 2013lm - CRI>80
Réflecteur : en aluminium poli
LED : maintien du flux lumineux à 70%: 30.000h (L70B50). Facteur de puissance >0,95.
Speaker 1 - MIRROR
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
Réflecteur : en aluminium poli
LED : maintien du flux lumineux à 70%: 30.000h (L70B50). Facteur de puissance >0,95.
Speaker 2 - MIRROR
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
Arq downlights à LED sont parfaits pour une installation « invisible ». En effet, grâce à leur forme, ils se dissimulent et ne font qu’un avec les fauxplafonds. De plus, ils conviennent à toutes les applications, et ils mettent en scène des scénographies superbes.
Corps : orientable en aluminium moulé sous pression avec ressorts pour l’encastrement.
Lentille : PMMA, haute performance avec facteur d’éblouissement très faible
Peinture : en poudre avec peinture époxydique en polyester résistant aux rayons UV.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
La lumière et le luminaire sont désormais des éléments essentiels de la vente. D’ailleurs, la clientèle exige maintenant des luminaires à led avec un CRI>90. Aujourd’hui, la tendance s’oriente vers des produits de plus en plus flexibles, en mesure d’optimiser la qualité de la lumière, de garantir l’économie d’énergie et de réduire les frais de maintenance.
L’indice de rendu des couleurs ou Couleur Rendering Index (CRI) détermine la capacité de la source lumineuse artificielle à restituer fidèlement la couleur de l’objet qu’elle éclaire. Son échelle de mesure va de 0 à 100, où 0 est le minimum et 100 le maximum. La lumière naturelle est la meilleure du point de vue physiologique, car elle possède un spectre complet des couleurs. Par conséquent, les luminaires avec un rendu élevé des couleurs sont essentiels pour garantir le bien-être et le confort des personnes. De plus, ils sont inévitables pour les activités qui exigent une bonne visibilité des couleurs.
ARQ - CRI 90
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Câble
v.l. IP40 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95. ARQ “B2” - encastré - orientable
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
CRI90 ZOOM
ARQ “B” ZOOM - encastré - orientable
Sur demande : disponible en version DIMM-DALI (-1241).
Ce spot permet aussi de choisir l’ouverture du faisceau au moyen du réglage mécanique (bague) situé sur le corps. Il est ainsi possible d’ajuster, de manière très simple et intuitive, le faisceau lumineux dans une plage allant de 15° à 50°. Fluide et progressif, le passage conserve le confort visuel maximal.
ARQ - CRI 90
v.a. IP20 IK07 v.l. IP40 IK07
: maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.

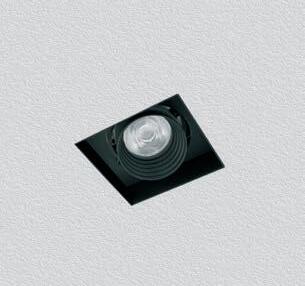

ARQ “C” - avec cadre - orientable
COB blanc 0,20 22047210-00 22047210-1241 5
noir 22047230-00 22047230-1241
v.a. IP20 IK07
v.l. IP40 IK07
Le luminaire autorise l’installation directe du cadre dans le faux-plafond avec chevilles et vis.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
LED couleur poids code W tot K - ølm - CRI - degrés
COB blanc 0,35 22047011-00
- 2x550lm - CRI 90 - 36° noir 22047031-00
Sur demande : disponible en version DIMM-DALI (-1241).
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
IP20 IK07 v.l. IP40 IK07
ARQ “A” 2x medium - encastré - orientable et extractible CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI - degrés
COB blanc 0,60 22047012-00
- 2x750lm - CRI 90 - 36° noir 22047032-00
Sur demande : disponible en version DIMM-DALI (-1241).
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
v.a. IP20 IK07
v.l. IP40 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
ARQ - CRI 90
ARQ “B” 2x - encastré - orientable
Sur demande : disponible en version DIMM-DALI (-1241).
v.a. IP20 IK07
v.l. IP40 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
ARQ “B” 2x medium - encastré - orientable
LED couleur poids
COB blanc 0,60
noir
47134-00
Sur demande : disponible en version DIMM-DALI (-1241).

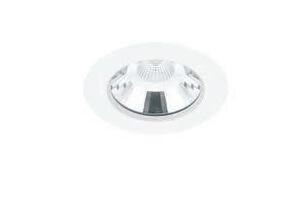

Ronds ou carrés, ces downlights à LED sont parfaits pour une installation « invisible ». En effet, grâce à leur forme, ils se dissimulent et ne font qu’un avec les faux-plafonds. De plus, avec leur excellent indice de protection (IP65), ils conviennent à toutes les applications, et ils mettent en scène des scénographies superbes.
Corps : aluminium moulé sous pression avec dissipateur.
Installation : les downlights sont équipés d’étriers en acier galvanisé avec logement pour ressorts de fixation au faux-plafond.
Peinture : poudre à base de résine époxy-polyester résistante aux rayons UV.
Version standard : joint en caoutchouc silicone conforme au référentiel français BBC (Bâtiment Basse Consommation).
Réglementations : produits conformes à la norme NF EN 60598-1 (CEI 34.21). Degré de protection selon la norme NF EN 60529.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Groupe de risque photobiologique : groupe 0 (exempt de risque). Sur demande : disponible version avec LED 2700K et 5000K.
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Réflecteur : anti-éblouissement.
Avec lentille pour une meilleure distribution de la lumière.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10)
Snow 1
Réflecteur : anti-éblouissement. Avec lentille pour une meilleure distribution de la lumière.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10)
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
COB blanc 0,40 22082610-68
82670-68
argent 22082670-00
Indice de protection IP65 avec joint en caoutchouc au silicone
Conformité aux normes BBC (Bâtiment Basse Consommation).
LED couleur poids code W tot K - ølm - CRI - degrés
Standard avec cable L=1,5m , serre-câble et des visserie imperdable en acier anti-corrosion.
Sur demande : version complète avec driver IP65.
Snow 2
CLD
COB blanc 0,40 22082710-68
Indice de protection IP65 avec joint en caoutchouc au silicone
Conformité aux normes BBC (Bâtiment Basse Consommation).
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI - degrés
- 1145lm - CRI>90 - 38° argent 22082770-68
COB blanc 0,40 22082710-00
3000K - 1070lm - CRI>90 - 38° argent 22082770-00
Standard avec cable L=1,5m , serre-câble et des visserie imperdable en acier anti-corrosion.
Sur demande : version complète avec driver IP65.
Câblage de secours (sur demande) Box IP65 sur demande
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
Câble de sécurité 22004112-00
NW = 4000K (blanc neutre)
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Grille de protection pour Snow 3-4 noir 22095130-00
Pour l’isolation dans le plafond.
Lentilles de précision interchangeables pour module LED
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Kit alimentation EM
Kit pour l’alimentation en version urgence avec connectique.
CRI>90
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Sur demande : version DIMM DALI (-1241).
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Indice de protection IP65 avec joint en caoutchouc au silicone
Conformité aux normes BBC (Bâtiment Basse Consommation).
GRADATION PAR DIP SWITCH LUMEN
Indice de protection IP65 avec joint en caoutchouc au silicone
Conformité aux normes BBC (Bâtiment Basse Consommation).
GRADATION PAR DIP SWITCH
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
Lentilles de précision interchangeables pour module LED
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Snow 5 - CCT / DIP SWITCH
SORTANT (tq= 25 °C) LED couleur poids code I out W tot K - ølm - CRI - degrés
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
Kit pour l’alimentation en version urgence avec connectique.
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés

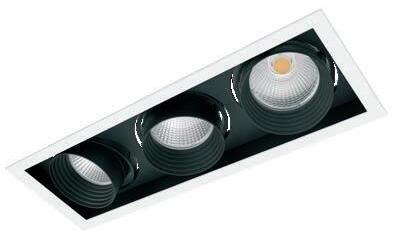

Parfaite pour remplacer les anciens spots, la gamme iSpot représente l’évolution technologique du downlight. Ce produit de dernière génération comporte comme avantages principaux l’économie d’énergie, une grande modularité et une extraordinaire qualité d’éclairage. Les LED de dernière génération peuvent consommer jusqu’à 80% de moins que vos anciennes lampes. Elles durent 70 000 heures et assurent un maintien excellent du flux lumineux.
Corps : en aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
Peinture : poudre à base de résine époxy-polyester résistante aux rayons UV.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,9.
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
Lentilles de précision interchangeables pour module LED
ASYMÉTRIQUE ELLIPTIQUE
-00
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Diffuseur alvéolaire iSpot 1-2-3 22005132-00 Pour diminuer l’éblouissement éventuel. LED : maintien du flux lumineux à
Kit pour l’alimentation en version urgence avec connectique.
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
Câble de sécurité
22004112-00
NW = 4000K (blanc neutre)
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Lentilles de précision interchangeables pour module LED
ASYMÉTRIQUE ELLIPTIQUE
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Grille de protection pour Low Glare 1-2 noir 22095130-00
Pour l’isolation dans le plafond.
v.a. IP20 IK04
Low Glare 1/2 - CCT / DIP SWITCH - CRI>90
CRI>90 CCTSWITCH
Corps: en aluminium, orientable avec des ressorts.
Lentille : PMMA, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Low Glare 1
- CCT / DIP SWITCH CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI - degrés
LED couleur poids code code W tot K - ølm - CRI - degrés
COB blanc 0,30
COB noir 0,30
couleur
COB blanc
22065512-00
65514-00
65513-00
65512-12
65514-12
65513-12
22065532-00 22065532-12
22065534-00
65534-12
HQ - 782lm - CRI>95 - 60°
HQ - 850lm - CRI>95 - 25°
HQ - 850lm - CRI>95 - 40° 22065533-00 22065533-12
Sun T -
CLD
65510-00
65515-00
CLD-D (1-10V)
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
HQ - 782lm - CRI>95 - 60°
LUMEN SORTANT (tq= 25 °C)
Kit alimentation EM 1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Sources lumineuses LED HIGH QUALITY haute efficacité (CRI>95). Les LED comportent une nouvelle technologie qui agit de façon homogène sur la saturation des couleurs. Pour cette raison, elles sont particulièrement indiquées dans toutes les applications où jouent un rôle fondamental les reflets, les transparences, la qualité du blanc et des couleurs.
Évolution lumineuse
Par rapport à une source lumineuse traditionnelle, la série LED HIGH QUALITY produit des couleurs parfaitement saturées, et elle est mesure de mettre en valeur toute la gamme des nuances. Le produit exalte aussi la texture des objets et améliore la perception, garantissant une vision intense et vive.
Éclairage LED beaucoup plus intense Le marché exige aujourd’hui des LED à haut rendu et haute fidélité des couleurs, mais la demande se tourne aussi de plus en plus vers les LED en mesure de rehausser les couleurs des objets en leur donnant plus de vivacité et d’intensité.
Saturation de la couleur
La série LED HIGH QUALITY se base sur un nouveau paramètre de « saturation de la couleur » qui vise à maximaliser l’esthétique de l’objet éclairé à l’intérieur du spectre de la lumière visible.
Évaluation de la saturation de la couleur
La LED HIGH QUALITY maintient la valeur de ΔC*ab dans la zone positive, autrement dit elle permet de rehausser la qualité originale de la couleur.
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
LED : maintien du flux lumineux à 90%: 60.000h (L90B10). Facteur de puissance >0,9. Sur demande : disponible en version DIMM-DALI (-1241).
CLD
CLD-D (1-10V) LUMEN SORTANT (tq= 25 °C)
LED couleur poids code code W tot K - ølm - CRI - degrés
COB blanc 0,30
COB noir 0,30
22065812-00 22065812-12
65814-00
65813-00
65832-00
65831-00
22065833-00
CLD
65814-12
65813-12
65832-12
65831-12
65833-12
CLD-D (1-10V) LUMEN SORTANT (tq= 25 °C) LED couleur poids code code W tot
COB blanc 0,30
COB noir 0,30
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
15 couleurs classées selon l’indice CQS (Color Quality Scale - échelle de quantification de la qualité des sources lumineuses) sont tracées sur l’espace de couleur CIE LAB pour pouvoir comparer la saturation à celle d’une source lumineuse classique.
ΔC*ab = C*ab LED - C*ab source lumineuse classique chaque valeur est calculée par rapport à 15 points.
ΔC*ab>0 = forte saturation de la couleur
ΔC*ab<0 = faible saturation de la couleur
22065810-00
22065815-00
65811-00
65830-00
65810-12
65815-12
65811-12
65830-12
Quelle que soit la catégorie commerciale, l’éclairage doit remplir des critères précis. Par exemple, il doit exalter la couleur des denrées alimentaires, créer le cadre idéal pour présenter les vêtements, les articles ménagers ou les produits de luxe.
VERSION CATÉGORIE CARACTÉRISTIQUES
2700K - CRI>95
Pain, produits boulangers et pâtissiers, fromages, produits laitiers
La lumière chaude souligne le doré des produits boulangers et des fromages frais. Elle attire l’attention du client et l’incite à acheter.
3000K - CRI>95
Viande et charcuterie, fruits et légumes frais, vêtements, articles ménagers, électroménagers
La lumière blanche chaude fait ressortir le rouge de la viande exposée, et elle contribue à donner un aspect frais aux fruits et légumes. Elle rend les couleurs plus saturées, optimisant ainsi l’aspect et les caractéristiques de la marchandise exposée.
4000K - CRI>95 Poisson et crustacés, bijoux, concessionnaires
La lumière blanche froide donne aux blancs un aspect plus net et plus lumineux, en supprimant la nuance jaune des LED traditionnelles. Les blancs se rapprochent davantage de la perception humaine du « blanc pur ».
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
Gamme de downlights orientables pour les magasins, les maisons et les hôtels. Leurs sources lumineuses à LED génèrent de significatives économies d’énergie et une lumière de qualité supérieure.
Corps: en aluminium moulé sous pression, orientable avec logement pour ressorts de fixation au fauxplafond
Lentille : PMMA, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Lentilles de précision interchangeables pour module LED
ASYMÉTRIQUE ELLIPTIQUE
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Fenix 1 - CCT / DIP SWITCH
COB noir 0,40 22068433-39 250 10
Sur demande : version DIMM DALI (-1241 et -3941).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
2700K - 618lm - CRI>90 - 38°
3000K - 684lm - CRI>90 - 38°
4000K - 706lm - CRI>90 - 38°
2700K - 618lm - CRI>90 - 38°
3000K - 684lm - CRI>90 - 38°
4000K - 706lm - CRI>90 - 38°
Fenix - CCT / DIP SWITCH - CRI>90
Fenix 2 - CCT
/ DIP SWITCH
CLD
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI - degrés
Corps : en aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
LED SMD : Maintien du flux lumineux à 70%: 25.000h (L70B50).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
IP20 IK04
Sirio
Corps : en tôle d’acier.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Eco Deimos
Eco Deimos
68315-00
68375-00
68335-00
68395-00

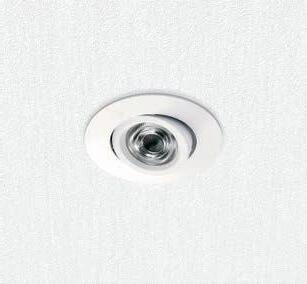

Spots à encastrer, très simples à installer et faciles à entretenir. Excellent rapport qualité/prix; idéale pour les zones de passage.
Corps : en tôle d’acier.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
LED couleur poids
SMD
Eco Deimos - DIMM
CLD-D (IGBT)
68311-12
arg. mét. 22068371-12 noir 22068331-12 chromé 22068361-12 v. or 22068391-12
Version gradable par coupure de phase IGBT.
-
CCTSWITCH
Eco Janus - CCT SWITCH CLD LUMEN SORTANT (tq= 25 °C) LED couleur poids code W tot K - ølm - CRI - degrés
SMD blanc 0,10
SMD noir 0,10
22063213-00 6
22063234-00 6
3000K - 534lm - CRI≥80 - 38°
4000K - 598lm - CRI≥80 - 38°
6500K - 563lm - CRI≥80 - 38°
3000K - 534lm - CRI≥80 - 38°
4000K - 598lm - CRI≥80 - 38°
6500K - 563lm - CRI≥80 - 38°
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-6500K) pour s’adapter à la plupart des installations. WW = 3000K (blanc chaud)
= 4000K (blanc neutre)
= 6500K (blanc froid)
Corps : polycarbonate avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50). Facteur de puissance 0,7.
Sur demande : bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in.
Corps: en tôle d’acier, orientable idéale pour les zones de passage.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Eco Janus
68190-00
68115-00
68175-00
mét.
Corps: en tôle d’acier, orientable idéale pour les zones de passage.
LED : maintien du flux lumineux à 70%: 25.000h (L70B50).
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
68135-00
68165-00 v. or
68195-00
Version gradable par coupure de phase IGBT.
Marte 8
CLD
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI - degrés
Version standard : joint en caoutchouc silicone conforme au référentiel français BBC (Bâtiment Basse Consommation).
Réglementations : produits conformes à la norme NF EN 60598-1 (CEI 34.21). Degré de protection selon la norme NF EN 60529.
3000K - 483lm - CRI 92 - 40°
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Marte 4 - CCT / DIP SWITCH
CLD
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI - degrés
COB blanc 0,30 22061808-00 140 6
2700K - 468lm - CRI 92 - 40°
3000K - 504lm - CRI 92 - 40°
4000K - 522lm - CRI 92 - 40°
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
CASAMBI
Marte - CRI 92
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
Marte 4
Version standard : joint en caoutchouc silicone conforme au référentiel français BBC (Bâtiment Basse Consommation).
Réglementations : produits conformes à la norme NF EN 60598-1 (CEI 34.21). Degré de protection selon la norme NF EN 60529.
Version standard : joint en caoutchouc silicone conforme au référentiel français BBC (Bâtiment Basse Consommation).
Réglementations : produits conformes à la norme NF EN 60598-1 (CEI 34.21). Degré de protection selon la norme NF EN 60529.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Marte 5
Marte 6 CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI - degrés
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
CASAMBI
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : en polycarbonate métallisé haut rendement.
Orientables : parfaits pour éclairer les murs ou les objets de décoration.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
v.a. IP20 IK07
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Réflecteur : en polycarbonate métallisé haut rendement.
Orientables : parfaits pour éclairer les murs ou les objets de décoration.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
Marte - orientables - CRI 92
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Marte 7
Marte 9
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
IP65 CRI92
Indice de protection IP65 avec joint en caoutchouc au silicone
Marte 12
COB blanc 0,30 22061804-68 8
Idéal pour toilettes et salles d’attente.
v.a. IP20 IK07
v.l. IP65 IK07
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
Orientables : parfaits pour éclairer les murs ou les objets de décoration.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Marte - CRI 92
v.a. IP20 IK07
v.l. IP44 IK07
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
LED : maintien du flux lumineux à 80% 70.000h (L80B10).
Facteur de puissance >0,9.
Marte 10
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
v.a. IP20 IK07
v.l. IP44 IK07
Corps : aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
LED : maintien du flux lumineux à 80% 70.000h (L80B10).
Facteur de puissance >0,9.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Marte 11
Série M / Q - CRI 90
Série de spots encastrables à LED de petite taille, parfaits pour l’éclairage d’accentuation dans des environnements modernes et raffinés. Grâce à leur design compact et facile à installer, ils s’intègrent idéalement dans les espaces restreints, en offrant une lumière intense et ciblée sans compromettre l’esthétique des lieux.
Idéaux pour mettre en valeur des éléments architecturaux, des œuvres d’art ou des zones précises d’une pièce, ces spots garantissent un éclairage directionnel et écoénergétique. La technologie LED assure une longue durée de vie et une faible consommation, faisant de ces luminaires un choix à la fois écologique et économique.
Corps : en aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
Peinture : poudre à base de résine époxy-polyester résistante aux rayons UV.
La lumière et le luminaire sont désormais des éléments essentiels de la vente. D’ailleurs, la clientèle exige maintenant des luminaires à led avec un CRI>90. Aujourd’hui, la tendance s’oriente vers des produits de plus en plus flexibles, en mesure d’optimiser la qualité de la lumière, de garantir l’économie d’énergie et de réduire les frais de maintenance.
L’indice de rendu des couleurs ou Couleur Rendering Index (CRI) détermine la capacité de la source lumineuse artificielle à restituer fidèlement la couleur de l’objet qu’elle éclaire. Son échelle de mesure va de 0 à 100, où 0 est le minimum et 100 le maximum. La lumière naturelle est la meilleure du point de vue physiologique, car elle possède un spectre complet des couleurs. Par conséquent, les luminaires avec un rendu élevé des couleurs sont essentiels pour garantir le bien-être et le confort des personnes. De plus, ils sont inévitables pour les activités qui exigent une bonne visibilité des couleurs.
M40 - CRI 90
CLD
M40 A - fixe
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI - degrés
Corps : en aluminiummoulé sous pression avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Corps : en aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%:
(L80B10).
Q65 A - fixe
Q65 B - fixe
Corps : en aluminium moulé sous pression avec logement pour ressorts de fixation au faux-plafond
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Q65 C - orientable
Q65 D - orientable
112 New iSpot Comfort - CCT
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit alimentation EM 1h 22096015-00 3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
WW = 2700K (blanc chaud)
v.a. IP20 IK04
v.l. IP65 IK04
Corps : en aluminium moulé sous pression; réflecteur en polycarbonate.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
New Mini iSpot Comfort
New Mini iSpot Comfort AS - asymétrique
Corps : en aluminium moulé sous pression; réflecteur en polycarbonate. LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
New
anneau de finition inclus
iSpot Comfort 1 - CCT / DIP SWITCH
LED couleur poids code I out W tot K - ølm - CRI - degrés
Modèles universels pour remplacer les spots avec trous de 65 mm à 67 mm. L’anneau fourni peut être une simple finition esthétique ou couvrir les trous de plus grand. Sur demande : version DIMM DALI (-1241).
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
New iSpot Comfort - CCT /
Sur demande : disponible en version blanc/orange, noir/orange y noir/or.
Modèles universels pour remplacer les spots avec trous de 75 mm à 78 mm. L’anneau fourni peut être une simple finition esthétique ou couvrir les trous de plus grand. Sur demande : version DIMM DALI (-1241).
Sur demande : disponible en version blanc/orange, noir/orange y noir/or.
LUMEN SORTANT (tq= 25 °C) LED couleur poids code I out W tot K - ølm - CRI - degrés
COB blanc 0,20 22168410-00 190 8
COB noir 0,20 22168430-00 190 8
2700K - 760lm - CRI>90 - 45°
3000K - 760lm - CRI>90 - 45°
4000K - 800lm - CRI>90 - 45°
2700K - 620lm - CRI>90 - 45°
3000K - 620lm - CRI>90 - 45°
4000K - 650lm - CRI>90 - 45°
Version avec corps asymétrique fixe 15°. Modèles universels pour remplacer les spots avec trous de 75 mm à 78 mm. L’anneau fourni peut être une simple finition esthétique ou couvrir les trous de plus grand. Sur demande : version DIMM DALI (-1241).
Kit alimentation EM 1h 22096015-00 3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
New iSpot Comfort - CCT / DIP SWITCH - CRI>90
Corps : en aluminium moulé sous pression; réflecteur en polycarbonate.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance >0,9.
anneau de finition inclus
New iSpot Comfort 3 - CCT / DIP SWITCH
LED couleur poids code I out W tot K - ølm - CRI - degrés
Modèles universels pour remplacer les spots avec trous de 85 mm à 88 mm. L’anneau fourni peut être une simple finition esthétique ou couvrir les trous de plus grand.
Sur demande : version DIMM DALI (-1241).
Corps : en aluminium moulé sous pression; réflecteur en polycarbonate.
LED : maintien du flux lumineux à 80% 70.000h (L80B10).
Facteur de puissance >0,9.
anneau de finition inclus
New iSpot Comfort 4 - CCT / DIP
SWITCH
SORTANT (tq= 25 °C) LED couleur poids code I out W tot K - ølm - CRI - degrés
Modèles universels pour remplacer les spots avec trous de 100 mm à 105 mm. L’anneau fourni peut être une simple finition esthétique ou couvrir les trous de plus grand. Sur demande : version DIMM DALI (-1241).
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
- ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
- ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
CASAMBI
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
CRI>90 CCTSWITCH
Spark gamme de downlights fixes et orientables, de forme ronde et carrée, avec une élégante finition noire, parfaits pour s’intégrer à la perfection dans tous les contextes architecturaux qui ont besoin d’un éclairage d’accentuation.
Corps : en aluminium avec ressorts pour l’encastrement.
Réflecteur : en aluminium verni noir.
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
Peinture : en poudre avec peinture époxydique en polyester résistant aux rayons UV.
Sur demande disponible version en couleur blanc+blanc.
Lentilles de précision interchangeables pour module LED
ASYMÉTRIQUE ELLIPTIQUE
-00
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,9.
Sur demande : version DIMM DALI (-1241).
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Sur demande : version DIMM DALI (-1241). Spark 1 - Q120 - CCT / DIP SWITCH
Spark 2 - Q120 - CCT / DIP SWITCH - orientable
LED couleur poids code I out W tot K - ølm - CRI
ølm - CRI - degrés
Downlights avec modules séparés - vue d’ensemble
La caractéristique principale du système est sa capacité à intégrer une grande variété de spots à encastrer, plafonnier. En raison de ses multiples configurations de puissance, de puissance lumineuse, de faisceaux lumineux et de finitions esthétiques, Liset 2.0 System s’inscrit parfaitement dans tous les contextes architecturaux et met en valeur l’espace d’exposition et les objets exposés.
Downlights individuels à encastrer en faux-plafonds de plâtre et plafonnier, de très petites dimensions pour fusionner parfaitement avec le cadre environnant. Ces modules se distinguent par leur optique à haute définition en thermoplastique métallisé, assortie d’un diffuseur spécial qui optimise l’émission lumineuse, tout en réduisant significativement l’éblouissement direct.
Modules séparés - DOWNLIGHTS
M9
M9 Big FS
M9 Big FL M4
Downlights avec modules séparés - vue d’ensemble
Sur demande : versions avec différentes finitions esthétiques pour créer des superbes scénographies lumineuses.
Modules séparés - DOWNLIGHTS POUR FAUX-PLAFONDS EN PLACOPLÂTRE
Modules séparés - SPOTS EN PLAFONNIER
SPOT M1-A
SPOT M2
SPOT M3
SPOT M5
SPOT MW
WALLWASHER
SPOT PANEL 1
SPOT M1-B
Downlights avec modules séparés - UGR<16
M1 - encastré - UGR<16
CLD LUMEN SORTANT (tq= 25 °C) LED couleur code W tot K - ølm - CRI - degrés
Kit pour l’alimentation en version urgence avec connectique pour M5-M10-M15. Hauteur d’installation min. = 100mm
Downlights avec modules séparés- UGR<16
M4 - encastré
4 modules blanc
4 modules blanc 22190116-00
-00
4 modules
M9 - encastré
M9 Big FS - encastré
9 modules blanc
M9
Big FL -
encastré
9 modules
Câble de sécurité 22004112-00 En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique.
Hauteur d’installation min. = 100mm
W5x2 - encastré CLD
SORTANT (tq= 25 °C) LED couleur code W tot K - ølm - CRI - degrés
10 modules noir
190235-00
190235-39
W4 - encastré
- 2085lm - CRI>90 - 20°
- 1981lm - CRI>90 - 20°
LUMEN SORTANT (tq= 25 °C) LED couleur code W tot K - ølm - CRI - degrés
4 modules noir
4 modules noir
4 modules noir
190214-00
190214-39
190216-39
190217-00
4000K - 1424lm - CRI>90 - 17°
- 1353lm - CRI>90 - 17°
- 1608lm - CRI>90 - 24°
- 1528lm - CRI>90 - 24°
4000K - 1707lm - CRI>90 - 38°
190217-39 3000K - 1622lm - CRI>90 - 38°
- encastré
W9 Big FS - encastré
9
W9 Big FL - encastré
LED couleur
9 modules
190138-3932
SORTANT (tq= 25 °C)
Plafonnier avec modules
L’extraordinaire optique wallwasher a été mise au point pour éclairer les murs de façon uniforme, de sorte à éviter les zones d’ombre qui compromettent l’esthétique d’ensemble. L’idéal pour les zones de passage ou les couloirs.
IP40 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Sur demande : version de 15°-30°. Driver non inclus à insérer dans le plafond.
Spots individuels à installer en encastré, de très petites dimensions pour fusionner parfaitement avec le cadre environnant.
Ces modules se distinguent par leur optique confort à haute définition en polycarbonate métallisé, idéal poue optimise l’émission lumineuse, tout en réduisant significativement l’éblouissement direct.
Corps: en tôle d’acier peinte, montage par le dessus
Optique confort : polycarbonate métallisé anti-éblouissement pour un plus grand confort visuel.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance : ≥0,92.
Classement des valeurs UGR en fonction de l’application UGR
≤ 16 Activités très précises (dessins industriels)
≤ 19 Bureaux et bâtiments scolaires (lecture, écriture, réunions, travail sur écran)
L’UGR (unified glare rating) est une valeur internationale établie suivant la méthode unifiée d’évaluation de l’éblouissement direct des luminaires, normalisée par la CIE (Commission internationale de l’éclairage). La norme européenne pour l’éclairage des lieux de travail intérieurs NF EN 12464-1 définit une valeur UGR spécifique pour chaque application, comprise entre 10 et 30 Plus cette valeur est basse, plus l’éblouissement est négligeable. La valeur UGR exacte se calcule d’après le projet, car elle prend en compte la disposition des luminaires, les caractéristiques du local (dimensions, réflexions) et la position de l’observateur.
Sur demande version avec câblage CLD D-D (DALI) avec sous-code -1241.
Spot panel 1 - UGR<16
CLD (ON-OFF) LUMEN SORTANT (tq= 25 °C)
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
LED couleur poids
Luminaire comprenant 4 optiques confort avec émission lumineuse contrôlée UGR<16.
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
Corps : en aluminium moulé sous pression avec projecteurs orientables et inclinables.
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12 mm et 25 mm
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Lentilles de précision interchangeables pour module LED
ASYMÉTRIQUE ELLIPTIQUE
-00
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Sur demande : version DIMM DALI (-1241).
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Trimless
A
Trimless 50 - A2 - CCT / DIP SWITCH
COB noir 1,30 22105235-00 250 20
Sur demande : version DIMM DALI (-1241).
1h
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Corps : en aluminium moulé sous pression avec projecteurs orientables et inclinables.
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12 mm et 25 mm
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit pour l’alimentation en version urgence avec connectique. Câble de
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Trimless 70 - A2
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Corps : en aluminium moulé sous pression avec projecteurs orientables et inclinables.
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12 mm et 25 mm
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
alimentation
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit pour l’alimentation en version urgence avec connectique. Câble de sécurité
Trimless 111 A - orientables - CRI>90 - encastrement
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Trimless 111 - A3
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
WW = 2700K (blanc chaud)
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
Sur demande : version DIMM DALI (-1241).
Corps : en aluminium moulé sous pression avec projecteurs orientables et inclinables.
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12 mm et 25 mm
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Lentilles de précision interchangeables pour module LED
ASYMÉTRIQUE ELLIPTIQUE
Lentilles interchangeables pour module LED, parfaites pour l’éclairage de précision.
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
- 38° 4000K - 924lm - CRI>90 - 38°
Kit pour l’alimentation en version urgence avec connectique.
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Sur demande : version DIMM DALI (-1241). Trimless 50 - B2 - CCT / DIP SWITCH
PAR
Sur demande : disponible en version couleur noir.
PAR DIP SWITCH
GRADATION PAR DIP SWITCH
- ølm - CRI - degrés
GRADATION PAR
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Trimless 70 B - orientables - CRI>90
Corps : en aluminium moulé sous pression avec projecteurs orientables et inclinables.
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12 mm et 25 mm
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Sur demande : disponible en version couleur noir.
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit pour l’alimentation en version urgence avec connectique. Câble de sécurité
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Trimless 70 B - orientables - CRI>90
Trimless 70 - B2
Sur demande : disponible en version couleur noir.
Sur demande : disponible en version couleur noir.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Trimless 111 B - orientables - CRI>90
Corps : en aluminium moulé sous pression avec projecteurs orientables et inclinables.
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12 mm et 25 mm
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faiblet.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Sur demande : disponible en version couleur noir.
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Kit pour l’alimentation en version urgence avec connectique. Câble de sécurité
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
Trimless 111 B - orientables - CRI>90
Trimless 111 - B2
Sur demande : disponible en version couleur noir.
Sur demande : disponible en version couleur noir.
Kit alimentation EM
1h 22096015-00
3h 22096033-00
Kit pour l’alimentation en version urgence avec connectique. Pour un seul luminaire d’éclairage d’urgence.
142 Nizza
Cadre: en tôle d’acier.
Corps : en aluminium.
Diffuseur : en technopolymère opale haute transmittance.
Alimentation : ouverture de l’appareil non nécessaire; équipé de connecteur rapide.
Installation : faux-plafonds en lames à bords arrondis, intervalle 100 mm.
Low Flicker : luminaire avec flicker très limité; uniformité lumineuse pour une plus grande sécurité visuelle.
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques).
Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
v.a. IP20 IK05 v.l. IP40 IK05
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,95.
Nizza 2
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
v.a. IP20 IK05
v.l. IP40 IK05
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,95.
Nizza 3
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique.
INSTALLATION POUR FAUX PLAFOND À LAME
= sur demande = sur demande
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Toledo luminaire hyper raffiné avec LED 3 000K / 4 000K à haute performance, génère une grande intensité lumineuse et une distribution extensive, tout en gardant la consommation très basse. Il est le produit parfait en éclairage général et fonctionnel.
Corps et cadre : corps en tôle d’acier et cadre en aluminium, montage par le dessus.
Alimentation : ouverture de l’appareil non nécessaire.
Éblouissement d’inconfort UGR : UGR<19 (dans tous les cas). - EN 12464.
LED : maintien du flux lumineux à 90% : 80.000h (L90B10). Facteur de puissance ≥0,95. Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sur demande :
• disponible Toledo et Toledo HP avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Connecteur extra : installation rapide !
LOOP IN
Diffuseur : en technopolymère prismatique haute transmittance.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
Pour Toledo HE, système « LOOP-IN » possible : système de connexion au réseau électrique de deux ou plusieurs appareils. Toledo HE, en version standard, a une borne pour que l’installateur puisse raccorder le câble électrique au circuit interne par les serre-fils automatiques.
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique. Max 54W.
LOOP-IN
UGR<19 VRAI !
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
Diffuseur : en technopolymère prismatique haute transmittance.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
Pour Toledo HE, système « LOOP-IN » possible : système de connexion au réseau électrique de deux ou plusieurs appareils. Toledo HE, en version standard, a une borne pour que l’installateur puisse raccorder le câble électrique au circuit interne par les serre-fils automatiques.
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique. Max 54W.
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
De série crochet pour filin de sécurité en acier
Toledo HP - UGR<19
UGR<19 VRAI
!
Toledo HP - UGR<19
UGR<19 VRAI !
Diffuseur : en technopolymère prismatique haute transmittance.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
Kit pour l’alimentation en version urgence avec connectique. Max 54W.
Toledo HP R2 - UGR<19
Diffuseur : en technopolymère prismatique haute transmittance.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
v.a. IP20 IK06
v.l. IP40 IK06
Diffuseur : en technopolymère pri
smatique haute transmittance.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
>140lm/w
Toledo - UGR<19
Toledo - UGR<19
Télécommande - 22099041-00 à utiliser pour modifier les paramètres après l’installation sans devoir accéder directement à l’appareil.
IK06
v.a.
Diffuseur : en technopolymère prismatique haute transmittance.
Toledo SENSOR
LED blanc 1,30 22150310-19
RADAR SENSOR intégré (sous-code -19) : dispositif électronique qui détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne détecte aucun mouvement, en fonction de la luminosité mesurée dans la pièce, l’éclairage s’éteint après une temporisation définie
>140lm/w
Toledo R2 - UGR<19 CLD
Toledo R4 : version standard avec double driver; possibilité de connexion en loopin avec souscode - 90.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation (pour demi-circuit) en version urgence avec connectique. Max 54W.
Possibilité de varier l’alimentation électrique (nous consulter) pour adapter l’efficacité énergétique à chaque projet.
CASAMBI
• MacAdams 3
• Flicker ≤4%
• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant
• Plage de gradation de 3 à 100 %
• Température de couleur constante sur toute la plage de gradation
• flux lumineux constant
Toledo TW - UGR<19
CLD D-DIG (DALI)
LUMEN SORTANT (tq= 25 °C) LED
1,30 22150310-0024 40
- 4681lm - CRI>90
CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC condes.
colourSWITCH fonction : un bouton-poussoir classique peut être utilisé pour piloter le système via colourSWITCH. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé. Si le système est gradé par DALI/DSI, le colourSWITCH n’est pas disponible. La gradation par boutonpoussoir peut comporter plusieurs configurations :
• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.
• pression prolongée (> 1 s) : définition continue de la température de couleur.
Le sens de la température de couleur est alors inversé.
Sur les systèmes munis de drivers LED avec plusieurs températures de couleurs ou avec sens opposés de température de couleur (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur 4 500K en gardant le bouton-poussoir enfoncé pendant 10 se-
CENTRICHUMANLIGHT
ZONE DE FONCTIONNEMENT DU BLANC DYNAMIQUE
• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant
• Plage de gradation de 3 à 100 % sans modification de la température de couleur
• Flicker ≤4%
• Température de couleur constante sur toute la plage de gradation
• flux lumineux constant
• Driver led avec réglage automatisé de la température de couleur et du flux lumineux
Toledo HCL - UGR<19
CLD DW (HCL)
UGR<19 VRAI !
Diffuseur : en technopolymère prismatique haute transmittance.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10).
switchDIM fonction : la fonction intégrée switchDIM permet de raccorder directement un bouton-poussoir pour piloter le gradateur et l’allumage. Une brève pression (< 0,6 s) allume ou éteint le driver LED. Le niveau de gradation est mémorisé lors de l’extinction et rétabli à l’allumage. Il suffit de garder le bouton-poussoir enfoncé pour régler la luminosité des modules LED. Lorsque le bouton-poussoir est relâché puis enfoncé de nouveau, les modules LED sont réglés dans l’autre sens. Sur les systèmes munis de drivers LED avec plusieurs niveaux de gradation ou avec sens opposés de gradation (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur le niveau de gradation de 50 % en gardant le bouton-poussoir enfoncé pendant 10 secondes. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé.
LED : facteur de puissance ≥0,95. Maintien du flux lumineux à 90% : 80.000h (L90B10). UGR<19 VRAI !
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI
LED blanc 1,30 22150310-89 40 2700K÷6500K - 4681lm - CRI>90
Le blanc dynamique de 2 700K à 6 500K optimise la sensation de passage du temps (rythme circadien) et permet de créer des scénographies et des modes en fonction de nos activités quotidiennes. L’éclairage circadien par la gestion du blanc dynamique est la meilleure solution dans les lieux comme les classes d’école, les campus universitaires, les bureaux et les hôpitaux, parce qu’il s’agit du premier pas concret vers le concept de l’éclairage centré sur l’homme (HCL - Human Centric Lighting) qui consiste à simuler la progression de la lumière naturelle dans les espaces intérieurs, tout au long de la journée.
Diffuseur : en technopolymère prismatique haute transmittance.
CARACTÉRISTIQUES TECHNIQUES - VERSION HCL WIRELESS EXEMPLE D’INSTALLATION HCL WIRELESS (POINT À POINT)
Le luminaire comporte, en version standard, un dispositif wireless. La gestion se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.
Accessoires
1) Monter le cadre selon la figure suivante (fig.1)
Ressorts pour Toledo x 4 22024301-00
Ressorts pour encastrement par le dessous plaques de plâtre.
Câble de sécurité
22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Cadre R - 1200x300
22097014-00
L’idéal pour installer le luminaire en faux-plafonds à ossature cachée.
Installation en plafonnier avec cadre
Cadre pour Toledo - 600x600 h70
blanc
22097003-00
Cadre en aluminium peint en blanc ; utiliser pour l’installation en plafonnier.
Cadre pour Toledo - 600x1200 h76
blanc 22097005-00
Cadre en aluminium peint en blanc ; utiliser pour l’installation en plafonnier.
2) Installation
Cadre R pour Toledo - 1200x300 h70
blanc
22097004-00
Cadre en aluminium peint en blanc ; utiliser pour l’installation en plafonnier.
• Percer 4 trous dans la position indiquée, puis insérer les chevilles à expansion et les vis autotaraudeuses (ne pas trop serrer).
• Monter le cadre sur le plafond.
• Déplacer le cadre plafonnier (de gauche à droite ou de droite à gauche) et le fixer dans la rainure
• Serrer avec les vis autotaraudeuses.
• Ouvrir le cadre B d’un côté, installer le panneau dans le cadre, puis fixer le cadre avec les vis de serrage.
Cadre - 600x600
22097010-00
L’idéal pour installer le luminaire en faux-plafonds à ossature cachée.
Cadre - 620x620
22097015-00
L’idéal pour installer le luminaire en faux-plafonds de plâtre
Low Flicker : luminaire avec flicker très limité; uniformité lumineuse pour une plus grande sécurité visuelle
Sur demande :
• disponible version avec bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in (-90)
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques
Pannello luminoso - LED
La qualité des matériaux est un facteur essentiel pour l’esthétique et pour la performance du produit. Elle devient ainsi un élément déterminant surtout pour la durée de vie réelle. Pour son Pannello et PanelTech, Fosnova a sélectionné un matériau ultra efficace pour fabriquer la plaque : le PMMA (polyméthacrylate de méthyle), un polymère qui conserve ses caractéristiques dans le temps et qui ne jaunit pas. Fosnova a choisi, pour son Pannello et PanelTech, des matériaux en mesure de garantir une longue durée de vie, dans le but de garantir la conservation parfaite des caractéristiques techniques primordiales : maintien du flux lumineux de 80 % à 40 000÷50 000 heures (L80B20), un rendu parfait des couleurs (CRI≥80 ou CRI>90CRI 93), l’absence d’éblouissement (UGR<19) et un faible niveau de flicker.
154 Pannello B
Pannello B
Plaque intérieure
v.a. IP20 IK05
v.l. IP40 IK05
Plaque intérieure : en PMMA.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,95.
Pannello B - DIP SWITCH
Pannello B - DIP SWITCH
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique. Max 54W.
v.a. IP20 IK05
v.l. IP40 IK05
Plaque intérieure : en PMMA.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance ≥0,95.
Pannello B - R2 - DIP SWITCH
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique. Max 54W.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance ≥0,95.
Kit alimentation EM
1h 22096035-00
3h 22096037-00
Kit pour l’alimentation en version urgence avec connectique. Max 54W.
Accessoires
1) Monter le cadre selon la figure suivante (fig.1)
Installation en plafonnier avec cadre
Cadre - 600x600 h44 blanc 22097001-00
Cadre en aluminium peint en blanc ; utiliser pour l’installation en plafonnier.
Cadre R - 1200x300 h44 blanc 22097002-00
Cadre en aluminium peint en blanc ; utiliser pour l’installation en plafonnier.
2) Installation
• Percer 4 trous dans la position indiquée, puis insérer les chevilles à expansion et les vis autotaraudeuses (ne pas trop serrer).
• Monter le cadre sur le plafond.
• Déplacer le cadre plafonnier (de gauche à droite ou de droite à gauche) et le fixer dans la rainure
• Serrer avec les vis autotaraudeuses.
• Ouvrir le cadre B d’un côté, installer le panneau dans le cadre, puis fixer le cadre avec les vis de serrage.
Suspension simple argent 22003171-00
blanc 22003112-00
Avec câble en acier (l = 100cm) avec dispositif de réglage millimétrique. Charge max.: 20 Kg.
Suspension par câble Y x 2 acier 22003411-00
Pour suspendre des luminaires à 2 points de fixation. Kit avec câble en acier Ø 1,5 mm. L standard 2 m. Charge max 15 kg. Livraison par lots de 2 pièces.
Suspension simple nikelèe 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm) Charge max.: 20 Kg. (2pcs).
Suspension simple avec câble argent 22003176-00 blanc 22003118-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique. Charge max.: 20 Kg.
Suspension électrifique avec câble 3P argent 22003174-00 blanc 22003190-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension électrifique avec câble 5P blanc 22003120-00
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour alimentation en versions EM et DIMM DALI Charge max.: 20 Kg.
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour la gestion WIRELESS des versions DIMM DALI (Out DALI : Max 7mA). Charge max.: 20 Kg.
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
Etrier d’alignement acier 22026960-00 À utiliser pour l’installation en ligne continue.
Cadre - 600x600 22097010-00
L’idéal pour installer le luminaire en faux-plafonds à ossature cachée.
Cadre - 620x620 22097015-00
L’idéal pour installer le luminaire en faux-plafonds de plâtre
Cadre R - 1200x300 22097014-00
L’idéal pour installer le luminaire en faux-plafonds à ossature cachée.
Ressorts pour encastré x 4 22001491-00 x 6 22001492-00
L’idéal pour installer le luminaire en faux-plafonds de plâtre
version Pannello encastrée min/max
Frame LED - cadre lumineux pour faux plafonds
Frame LED, cadre lumineux pour faux plafonds, facile à installer, idéal comme finition esthétique pour l’éclairage d’accentuation. Parfait pour mettre en valeur des espaces tels que couloirs, bibliothèques, restaurants et salles de réunion, il associe design moderne et efficacité lumineuse, créant une atmosphère élégante et chaleureuse.
v.a. IP20 IK05
v.l. IP40 IK05
Corps/Cadre: en tôle d’acier peinte, montage par le dessus
LED : maintien du flux lumineux à 80%: 30.000h (L80B50) Facteur de puissance ≥0,9.
Frame
Sky Panel
Corps : en tôle d’acier peinte avec étrier pour l’installation et cadre en aluminium
Optiques confort : lentilles secondaires en PMMA avec reflecteur en polycarbonate métallisé anti-éblouissement pour un plus grand confort visuel
Diffuseur : en polycarbonate transparent haute transmittance.
Alimentation : ouverture de l’appareil non nécessaire; équipé de connecteur rapide.
LED : facteur de puissance: ≥0,9. maintien du flux lumineux à 80%: 50.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI (luminaires à installer dans des faux-plafonds/panneaux NON métalliques). Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Sky Panel
Sky Panel est une gamme de plafonniers encastrables conçue pour recréer l’effet de la lumière du soleil et du ciel dans une pièce. Il s’agit d’appareils LED spécifiquement développés pour simuler la lumière naturelle dans les environnements sans ouvertures vers l’extérieur. Cette lumière artificielle contribue à réguler notre horloge biologique, favorise le bien-être général, réduit le stress et améliore l’humeur. Elle crée également une ambiance plus naturelle et lumineuse, donnant à l’espace une impression de grandeur et de confort. Une fois en place, l’optique confort du Sky Panel diffuse un faisceau lumineux qui évoque un rayon de soleil filtrant par une fenêtre, typique des belles journées claires.
C’est la solution idéale pour bénéficier des bienfaits de la lumière du jour, même dans un espace entièrement clos. AVANTAGES de l’utilisation du plafonnier Sky Panel :
PHYSIOLOGIQUES :
• Améliore le confort visuel
• Régule le rythme veille-sommeil
• Contribue à l’équilibre des fonctions physiologiques
PSYCHOLOGIQUES :
• Réduit l’anxiété et le stress
• Améliore l’humeur
• Favorise l’efficacité au travail
ARCHITECTURAUX :
• Valorise l’espace et les textures des matériaux environnants
• Accroît la perception de volume et apporte une touche décorative à l’environnement
164 Sky Panel
1. Découper une ouverture dans le faux plafond
2. Plier la patte de fixation à 90° ; fixer une extrémité du câble de sécurité fourni à la structure du faux-plafond et l’autre à l’œillet de sécurité de l’appareil ; raccorder le connecteur rapide du luminaire au driver, puis connecter ce dernier au réseau
3. Ouvrir les ressorts de fixation vers le haut et insérer un côté de l’appareil
4. Ouvrir les autres ressorts de fixation vers le haut et insérer totalement l’appareil dans l’ouverture, puis le fixer dans le faux plafond
1. Retirer trois panneaux des fers
2. Retirer les ressorts de l’appareil
3. Poser l’appareil par le dessus sur les fers
4. Plier la patte de fixation à 90° ; fixer une extrémité du câble de sécurité fourni à la structure du faux-plafond et l’autre à l’œillet de sécurité de l’appareil
5. Raccorder le connecteur rapide du luminaire au driver, puis connecter ce dernier au réseau
6. Réinsérer les panneaux dans les fers
1. Percer le plafond à l’emplacement des écrous de l’appareil et insérer les chevilles fournies
2. Fixer une extrémité du câble de sécurité au support de suspension au plafond
3. Serrer le câble de sécurité à l’aide des attaches de suspension sur le plafonnier ; raccorder le connecteur rapide du luminaire au driver, puis connecter ce dernier au réseau
4. Positionner l’appareil sur les fers et ajuster la longueur du câble de sécurité jusqu’à ce qu’il soit tendu pour supporter le poids. Replier ensuite le crochet de suspension intégré pour l’accrocher directement aux fers
Sky Panel B
v.a. IP20 IK07
v.l. IP40 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,95.
Sky Panel
Sky Panel A
v.a. IP20 IK07
v.l. IP40 IK07
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,95.
Sky Panel R2
Structures
SINTESI
DIP SWITCH
PROFIL
168 Liset 2.0 - System
Liset 2.0 est un véritable système multifonctionnel, mise au point pour tirer un maximum d’avantages de la technologie LED. La sobriété des lignes et l’efficacité lumineuse permettent de mettre en scène des clairs-obscurs stupéfiants. L’extraordinaire flexibilité du système repose sur la multitude des solutions réalisables avec le module d’angle. Celui-ci permet de composer des installations « PLEINE INTENSITÉ » qui garantissent un éclairage uniforme de l’espace et un confort visuel continu. La caractéristique principale du système est sa capacité à intégrer une grande variété de downlights, spots en plafonnier et projecteurs de la série Matrix Q. En raison de ses multiples configurations de puissance, de puissance lumineuse, de faisceaux lumineux et de finitions esthétiques, Liset 2.0 System s’inscrit parfaitement dans tous les contextes architecturaux et met en valeur l’espace d’exposition et les objets exposés..
Corps : en aluminium extrudé.
Têtes : en aluminium moulé sous pression.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance : ≥0,92. Groupe de risque photobiologique : groupe 0 (exempt de risque).
Disponible prochainement, CASAMBI VOICE : Une interface révolutionnaire pour contrôler les appareils DALI aussi bien depuis l’appli CASAMBI en mode Bluetooth qu’avec les commandes vocales transmises aux assistants, AMAZON ALEXA/ GOOGLE HOME/MATTER, en mode Wifi. Les deux systèmes, CASAMBI et AMAZON ALEXA/GOOGLE HOME/MATTER, sont indépendants, communiquent entre eux et s’actualisent réciproquement.
Assist a
2.0 - System
Classement des valeurs UGR en fonction de l’application
UGR
L’UGR (unified glare rating) est une valeur internationale établie suivant la méthode unifiée d’évaluation de l’éblouissement direct des luminaires, normalisée par la CIE (Commission internationale de l’éclairage). La norme européenne pour l’éclairage des lieux de travail intérieurs NF EN 12464-1 définit une valeur UGR spécifique pour chaque application, comprise entre 10 et 30 Plus cette valeur est basse, plus l’éblouissement est négligeable. La valeur UGR exacte se calcule d’après le projet, car elle prend en compte la disposition des luminaires, les caractéristiques du local (dimensions, réflexions) et la position de l’observateur.
≤ 16 Activités très précises (dessins industriels)
≤ 19 Bureaux et bâtiments scolaires (lecture, écriture, réunions, travail sur écran)
≤ 22 Activités industrielles, artisanat
> 28 Éblouissement élevé
170 Liset 2.0 - System
Tout est possible ! Ça n’a jamais été aussi stimulant de créer des scénarios de lumière avec Liset 2.0 ! La finition parfaite des matériaux permet de créer des parcours lumineux PLEINE INTENSITÉ, avec intersections de 45° invisibles maximalisant la liberté et la créativité.
Liset 2.0 est un luminaire linéaire et modulaire Il simplifie la composition de l’éclairage qui peut adopter plusieurs configurations, quelle qu’en soit l’application : commerce de détail, contextes architecturaux et culturels, espaces d’accueil et/ou structures d’hébergement. Compact, élégant, polyvalent et peu encombrant, Liset 2.0 est facile à installer en encastré, en plafonnier, en suspension ou sur rail.
172 Liset 2.0 - System
Liset 2.0 est disponible en versions : avec optique HE en polycarbonate, avec optique basse luminance UGR<19, avec optique confort blanche, noire et dark en polycarbonate et avec diffuseur en polycarbonate opale. Toute la gamme est équipée de LED de dernière génération - 3 000K/4 000K, CRI>80 pour une utilisation facile dans n’importe quel projet d’éclairage.
Encastré et Trimless
Plafonnier et Mural
Couleurs et finitions :
173 Liset 2.0 - System
Optiques HE en plycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV.
Version avec optique EXTENSIVE 90° (sur demande : 60°), ELLIPTIQUE 30°X80°, ASYMÉTRIQUE 25°, optique UGR19
Optique Dark light a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.
Optiques confort polycarbonate noir, blanc (sur demande) et métallisé dark anti-éblouissement pour un plus grand confort visuel. Sur demande disponibles versions avec optique ronde.
Diffuseur en polycarbonate opale, anti-éblouissement, incassable et autoextinguible V2, stabilisé aux rayons UV.
Liset
Sur demande : CRI>90 (3000K-4000K)
• version avec corps noir
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
sement très faible, résistantes à haute température et au rayonnement UV LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance ≥0.92
LED
Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Liset 2.0 HE - extensif 90°
Sur demande: ouverture du faisceau 60°
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
Sur demande: ouverture du faisceau 60°
LED 8 modules blanc 2275 5,30
-00 22303039-1241
LED 8 modules blanc 2275 5,30 22303009-39 22303009-3941
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 HE - rail - 90°
Liset 2.0 HE - elliptique 30° x 80°
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Sur demande : CRI>90 (3000K-4000K)
• version avec corps noir
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Liset 2.0 HE - elliptique 30° x 80°
22303137-39
Sur demande : CRI>90 (3000K-4000K)
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
LED 4 modules blanc 1145 2,60
LED 8 modules blanc 2275 5,30 22303111-00
LED 8 modules
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 HE - asymétrique 25°
Liset 2.0 HE - encastré - optique asymétrique 25°
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
LED 4 modules blanc 1150 1,90
LED 8 modules blanc 2280 4,00
Sur demande : CRI>90 (3000K-4000K)
• version avec corps noir
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Liset 2.0 HE - asymétrique 25°
noir 22303236-39
Sur demande : CRI>90 (3000K-4000K)
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K) version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
LED 4 modules blanc 1145 2,80
LED
LED 8 modules blanc 2275 5,20 22303209-39
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 HE - UGR<19
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV LED : maintien du
(L80B10).
Facteur de puissance ≥0.92
Sur demande : CRI>90 (3000K-4000K)
• version avec corps noir
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Liset 2.0 HE - UGR<19
noir 22303435-39
Sur demande : CRI>90 (3000K-4000K)
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
Optiques : en polycarbonate haute performance avec facteur d’éblouissement très faible, résistantes à haute température et au rayonnement UV
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0.92
Liset 2.0 HE - suspension - lumière
2 modules blanc 1145 2,70
LED 2 modules blanc 1145 2,70
LED 4 modules blanc 2275 5,30 22303407-00 22303407-1241
LED 4 modules blanc 2275 5,30 22303407-39
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Sur demande : CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - dark light - UGR<19
Liset 2.0 - encastré - optique Dark - UGR<19
LED 5 modules 1460 2,00 22302002-00
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec corps noir
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
Optique Dark light : a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - plafonnier - optique Dark - UGR<19
Optique Dark light : a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.
LED 4 modules blanc 1160 2,50
LED 8 modules blanc 2310 4,80
302035-00
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Optique Dark light : a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.
Liset 2.0 - dark light - UGR<19
Liset 2.0 - rail - optique Dark - UGR<19
LED 4 modules blanc 1160 2,60
LED 5 modules blanc 1455 3,30 22302007-00
- 3240lm - CRI>80 noir 22302037-00
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version DIMM-DALI avec sub-code -1241
• version PUSH-DIMM avec sous-code -1245
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
Optique Dark light : a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K).
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
LED 14 lentilles blanc 575 1,60
LED 28 lentilles blanc 1135 3,00
LED 35 lentilles blanc 1415 4,00
LED corps L (mm) poids
LED 35 lentilles blanc 1415 4,00
303931-00
-00
-00
4000K - 5420lm - CRI>80 - 65° noir 22303933-00
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
• version avec faisceau 76°
Liset 2.0 - avec optiques confort - UGR<19
Optiques confort : polycarbonate blanc
pour un plus grand confort visuel (noir sur demande).
LED : maintien du flux lumineux à
(L80B10).
Facteur de puissance ≥0,92.
LED 28 lentilles 1140 2,30
35 lentilles 1420 2,60
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec corps noir
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
• version avec faisceau 76° Liset 2.0 - plafonnier - optiques confort - UGR<19
Optiques
te noir anti-éblouissement pour un plus grand confort visuel (blanc sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0,92.
• version avec faisceau 76°
Optiques confort : polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0,92.
Liset 2.0 - avec optiques confort - UGR<19
Sur demande: faisceau 76°
Optiques confort : polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10).
Facteur de puissance ≥0,92.
LED corps L (mm)
LED
LED
LED
Sur demande : CRI>90 (3000K-4000K)
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K).
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K); commander à part le KIT EM pour OMINTRACK PLUS (voir chapitre Rails)
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance ≥0.92
Liset 2.0 -
Liset 2.0
LED corps L (mm) poids code code W tot K - ølm
LED 5 modules blanc 1440 4,70
LED 8 modules blanc 2295 5,10
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - TRIMLESS encastrement en faux-plafonds de plâtre
Equipement : équipés d’étriers en acier galvanisé qui assurent une adhérence parfaite aux faux-plafonds d’épaisseur comprise entre 12,5 mm et 13 mm
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Optique Dark light : a ventelles double parabole, en aluminium brillant 99,99 anti-reflet et anti-irisant basse luminance avec traitement au PVD.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0.92
Liset 2.0 - TRIMLESS encastrement en faux-plafonds de plâtre
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0.92
Liset 2.0
- CRI>80 noir
LED 5 modules blanc 1485 2,90
noir
Sur demande : CRI>90 (3000K-4000K)
308031-39
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
v.a. IP20 IK07
Optiques confort : polycarbonate blanc anti-éblouissement pour un plus grand confort visuel (noir sur demande).
Optiques confort DARK : polycarbonate métallisé anti-éblouissement pour un plus grand confort visuel.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0,92.
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K) Liset 2.0 Trimless - optiques confort - UGR<19 - (1)
LED 14 lentilles blanc 620 2,10
LED
LED 35 lentilles blanc 1460
Sur demande: faisceau 76° Liset 2.0 Trimless
Sur demande : version
• version avec corps noir
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
• version avec faisceau 76°
Liset 2.0 - compositions spéciales en encastré
Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI>90 - 3 000K ou 4 000K
Liset 2.0 - A+2M -
v.a. IP20 IK07 v.l. IP40 IK07
encastré
LED corps L (mm) poids code code
LED blanc 2020 3,00 22302301-00 22302301-1241 53
Composition en série : Liset 2.0 avec diffuseur + 2 modules avec optique confort blanc de 65° (faisceau de 76° sur demande). En série : double allumage.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Composition en série : Liset 2.0 avec optique confort blanc de 65° + 2 modules avec spots de 32° (optique confort de 76° + spots avec ouverture de faisceau de 50° sur demande). En série : double allumage.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version avec câblage traversant pour ligne continue avec sous-code -0072
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - compositions spéciales en plafonnier
Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI>90 - 3 000K ou 4 000K
Liset 2.0 - B+2M - plafonnier
LED noir 2015 4,80
302430-00
Composition en série : Liset 2.0 avec diffuseur + 2 modules avec optique confort noir de 65° (faisceau de 76° sur demande). En série : double allumage.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - B+2S - plafonnier
LED corps L (mm)
Composition en série : Liset 2.0 avec diffuseur + 2 modules avec spots de 32° (spots avec faisceau de 50° sur demande). En série : double allumage.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - compositions spéciales en plafonnier
Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI>90 - 3 000K ou 4 000K
Liset 2.0 - B+H+3M -
302412-00
noir
302432-00
Composition en série : 3 modules avec optique confort noir de 65° (faisceau de 76° sur demande).
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
• Radar sensor avec sous-code -19
Composition en série : Liset 2.0 avec optique confort noir de 65° + 2 modules avec spots de 32° (optique confort de 76° + spots avec ouverture de faisceau de 50° sur demande). En série : double allumage.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Liset 2.0 - compositions spéciales en suspension
Sur demande : versions spéciales avec d’autres spots de la série Matrix Q CRI>90 - 3 000K ou 4 000K
Liset 2.0 - C+2M - suspension
LED blanc 2015 4,70 22302510-00
LED noir 2015 4,70 22302530-00
302510-1241
302530-1241
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
- 3479lm - CRI>80
Composition en série : Liset 2.0 avec diffuseur + 2 modules avec optique confort noir de 65° (faisceau de 76° sur demande). En série : double allumage. Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K) Liset 2.0 - C+2S - suspension
LED corps L (mm) poids code code W tot K - ølm - CRI - degrés LED
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
Composition en série : Liset 2.0 avec diffuseur + 2 modules avec spots de 32° (spots avec faisceau de 50° sur demande). En série : double allumage.
Sur demande : CRI>90
• version 3000K avec sous-code -39
• version PUSH-DIMM avec sous-code -1245
• version EM 1h avec sous-code -09 et EM 3h avec sous-code -31
Liset 2.0 - compositions spéciales en suspension
Fixation en suspension pour rail 3P/5P noir 3P 22091432-00
blanc 22091412-00
noir 5P 22091432-1241
blanc 22091412-1241
noir 5P 22091432-09
blanc 22091412-09
Avec câble en acier, adaptateur mécanique (2 pièces), adaptateur électrique avec câble d’alimentation 3P pour Omintrack , 5P DALI pour Omintrack Plus , 5P + KIT EM (commander à part) pour Omintrack Plus. (voir chapitre Rails)
Liset 2.0 - C+H+3M -
LED blanc 2015 4,60
noir
302512-00
302532-00
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Composition en série : 3 modules avec optique confort noir de 65° (faisceau de 76° sur demande).
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
• Radar sensor avec sous-code -19
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Composition en série : Liset 2.0 avec optique confort noir de 65° + 2 modules avec spots de 32° (optique confort de 76° + spots avec ouverture de faisceau de 50° sur demande). En série : double allumage.
Sur demande : version 3000K avec sous-code -39. CRI>90 (3000K-4000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K)
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K) - version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
IP40 IK07
Liset
Liset 2.0 « INFINITY » - en suspension - compléter avec diffuseur roll
- 5814lm - CRI 80 noir 22307430-3972
Module lumineux « INFINITY » pour réaliser, en ligne continue, une installation pleine intensité sans interruption de lumière. Compléter avec :
• roll en polycarbonate opale (sur demande, d’après projet roll UGR<19)
• capuchon embout
• étriers pour ligne continue
**Lumen sortant avec diffuseur roll opale
Corps : aluminium extrudé.
Diffuseur roll : polycarbonate opale (à commander séparément)
Peinture : poudre à base de résine polyester et stabilisée aux rayons UV. Équipement : version standard avec 2 réglages millimétriques pour installation en suspension (suspensions à commander séparément).
Sur demande version:
• avec câblage de secours CLD E avec sous-code -09.
• avec câblage de sécurité à alimentation centralisée CLD EC avec sous-code -0050.
• avec câblage CLD D-D (DALI) avec sous-code -1241.
• avec différentes finitions esthétiques colorées adaptables à tous les contextes architecturaux (exemple smooth anodic ice, smooth silver, smooth bronze, gold).
Compléter avec acc. : 22028010-00 - 22028030-00 capuchon embout.
* en cas de diffuseur roll
Version standard : avec 2 réglages millimétriques.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0.92
Suspension simple nikelèe 22003166-00
Liset 2.0« INFINITY » en suspension - sans diffuseur
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm) Charge max.: 20 Kg. (2pcs).
Capuchon embout
blanc 22028010-00
noir 22028030-00
À toujours utiliser pour fermer les deux extrémités (2 pcs).
Étrier de jonction 22025877-00
Permet la connexion mécanique des profils.
ACCESSOIRES ET INSTALLATION EN LIGNE CONTINUE
Liset 2.0 “INFINITY“ avec câble passant avec sous-code -0072 à compléter avec l’acc. Roll diffuseur opale.
Roll en polycarbonate opale
L = 30m 22025843-00
Roll en polycarbonate opale à toujours utiliser sur Liset 2.0 “INFINITY” pour la réalisation de lignes continues « pleine intensité ». Sur demande, roll striée UGR<19 disponible d’après projet.
Exemple de commande Roll
Liset 2.0 “INFINITY” Roll
L = 2802mm (x 10 pcs) L = 30m
Suspension électrifique avec câble
blanc 22003190-00
noir 22003130-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension électrifique 5P
blanc 22003120-00 noir 22003121-00
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour alimentation en versions EM et DIMM DALI. Charge max.: 20 Kg.
Séquence d’installation :
1) Installer l’acc. étrier de jonction (à commander séparément).
2) Serrer la vis de blocage sur le corps du luminaire.
3) Coupler les luminaires jusqu’à l’alignement complet à l’aide de l’étrier de jonction, puis serrer la vis de blocage.
4a) Monter le capot fourni sur l’acc. étrier de jonction; 4b) puis le fixer au corps des luminaires installés en ligne continue.
5) Aligner et serrer à l’aide de la vis de blocage le capuchon embout (à commander séparément).
Liset 2.0
TW - encastré - optiques confort - UGR<19
CLD D-DIG (DALI)
LUMEN SORTANT (tq= 25 °C)
LED corps L (mm) poids code W tot K - ølm - CRI - degrés
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires). Sur demande : CRI>90
CARACTÉRISTIQUES TECHNIQUES - VERSION TW BASIC
Optiques confort : polycarbonate blanc anti-éblouissement pour un plus grand confort visuel (noir et métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10)
Facteur de puissance ≥0,92.
Optiques confort : polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc et métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10)
Facteur de puissance ≥0,92.
Optiques confort : polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc et métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10)
Facteur de puissance ≥0,92.
• MacAdams 3
• Flicker ≤4%
• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant
• Plage de gradation de 3 à 100 % sans modification de la température de couleur
• Température de couleur constante sur toute la plage de gradation
• flux lumineux constant
colourSWITCH fonction : un bouton-poussoir classique peut être utilisé pour piloter le système via colourSWITCH. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé. Si le système est gradé par DALI/DSI, le colourSWITCH n’est pas disponible. La gradation par bouton-poussoir peut comporter plusieurs configurations :
• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.
• pression prolongée (> 1 s) : définition continue de la température de couleur.
Le sens de la température de couleur est alors inversé. Sur les systèmes munis de drivers LED avec plusieurs températures de couleurs ou avec sens opposés de température de couleur (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur 4 500K en gardant le bouton-poussoir enfoncé pendant 10 secondes.
switchDIM fonction : la fonction intégrée switchDIM permet de raccorder directement un bouton-poussoir pour piloter le gradateur et l’allumage. Une brève pression (< 0,6 s) allume ou éteint le driver LED. Le niveau de gradation est mémorisé lors de l’extinction et rétabli à l’allumage. Il suffit de garder le bouton-poussoir enfoncé pour régler la luminosité des modules LED. Lorsque le bouton-poussoir est relâché puis enfoncé de nouveau, les modules LED sont réglés dans l’autre sens. Sur les systèmes munis de drivers LED avec plusieurs niveaux de gradation ou avec sens opposés de gradation (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur le niveau de gradation de 50 % en gardant le bouton-poussoir enfoncé pendant 10 secondes. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé.
Liset 2.0 HCL - WIRELESS - avec optiques confort
Optiques confort : polycarbonate blanc anti-éblouissement pour un plus grand confort visuel (noir et métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0,92.
Optiques confort : polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc et métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0,92.
Sur demande: faisceau 76°
2.0 HCL - plafonnier - optiques
Sur
: CRI>90
Optiques confort : polycarbonate noir anti-éblouissement pour un plus grand confort visuel (blanc et métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0,92.
Sur demande: faisceau 76°
• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant
• Plage de gradation de 3 à 100 % sans modification de la température de couleur
• Flicker ≤4%
• Température de couleur constante sur toute la plage de gradation
• flux lumineux constant
• Driver led avec réglage automatisé de la température de couleur et du flux lumineux
Le blanc dynamique de 2 700K à 6 500K optimise la sensation de passage du temps (rythme circadien) et permet de créer des scénographies et des modes en fonction de nos activités quotidiennes. L’éclairage circadien par la gestion du blanc dynamique est la meilleure solution dans les lieux comme les classes d’école, les campus universitaires, les bureaux et les hôpitaux, parce qu’il s’agit du premier pas concret vers le concept de l’éclairage centré sur l’homme (HCL - Human Centric Lighting) qui consiste à simuler la progression de la lumière naturelle dans les espaces intérieurs, tout au long de la journée
Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.
Liset
Liset 2.0 TW - BASIC - avec diffuseur en polycarbonate
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10)
Facteur de puissance ≥0.92
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10)
Facteur de puissance ≥0.92
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10)
Facteur de puissance ≥0.92
• MacAdams 3
• Flicker ≤4%
• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant
• Plage de gradation de 3 à 100 % sans modification de la température de couleur
• Température de couleur constante sur toute la plage de gradation
• flux lumineux constant
colourSWITCH fonction : un bouton-poussoir classique peut être utilisé pour piloter le système via colourSWITCH. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé. Si le système est gradé par DALI/DSI, le colourSWITCH n’est pas disponible. La gradation par bouton-poussoir peut comporter plusieurs configurations :
• brève pression : définition de la température de couleur par le colourSWITCH en mode 9 valeurs de 2 700 à 6 500K.
• pression prolongée (> 1 s) : définition continue de la température de couleur.
Le sens de la température de couleur est alors inversé. Sur les systèmes munis de drivers LED avec plusieurs températures de couleurs ou avec sens opposés de température de couleur (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur 4 500K en gardant le bouton-poussoir enfoncé pendant 10 secondes.
switchDIM fonction : la fonction intégrée switchDIM permet de raccorder directement un bouton-poussoir pour piloter le gradateur et l’allumage. Une brève pression (< 0,6 s) allume ou éteint le driver LED. Le niveau de gradation est mémorisé lors de l’extinction et rétabli à l’allumage. Il suffit de garder le bouton-poussoir enfoncé pour régler la luminosité des modules LED. Lorsque le bouton-poussoir est relâché puis enfoncé de nouveau, les modules LED sont réglés dans l’autre sens. Sur les systèmes munis de drivers LED avec plusieurs niveaux de gradation ou avec sens opposés de gradation (ex. suite à une extension du système), tous les drivers LED peuvent être synchronisés sur le niveau de gradation de 50 % en gardant le bouton-poussoir enfoncé pendant 10 secondes. Le bouton-poussoir avec témoin lumineux ne peut pas être utilisé.
Liset 2.0 HCL - WIRELESS - avec diffuseur en polycarbonate
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0.92
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0.92
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10) Facteur de puissance ≥0.92
Liset 2.0 HCL - encastré - diffuseur en polycarbonate
CLD DW (HCL)
LUMEN SORTANT (tq= 25 °C)
LED corps L (mm) poids code W tot K - ølm - CRI
LED 4 modules blanc 1140 1,60 22302201-89 40 2700K÷6500K
Liset 2.0 HCL - plafonnier - diffuseur en polycarbonate
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
ZONE DE FONCTIONNEMENT DU BLANC DYNAMIQUE
• Température de couleur réglable de 2 700K à 6 500K à flux lumineux constant
• Plage de gradation de 3 à 100 % sans modification de la température de couleur
• Flicker ≤4%
• Température de couleur constante sur toute la plage de gradation
• flux lumineux constant
• Driver led avec réglage automatisé de la température de couleur et du flux lumineux
CARACTÉRISTIQUES TECHNIQUES - VERSION HCL WIRELESS
Le blanc dynamique de 2 700K à 6 500K optimise la sensation de passage du temps (rythme circadien) et permet de créer des scénographies et des modes en fonction de nos activités quotidiennes. L’éclairage circadien par la gestion du blanc dynamique est la meilleure solution dans les lieux comme les classes d’école, les campus universitaires, les bureaux et les hôpitaux, parce qu’il s’agit du premier pas concret vers le concept de l’éclairage centré sur l’homme (HCL - Human Centric Lighting) qui consiste à simuler la progression de la lumière naturelle dans les espaces intérieurs, tout au long de la journée
EXEMPLE D’INSTALLATION HCL WIRELESS (POINT À POINT)
Le luminaire comporte, en version standard, un driver wireless. La gestion du Liset 2.0 se fait tout simplement via l’app gratuite depuis un smartphone ou depuis une tablette.
Liset 2.0 - modules complémentaires et accessoires
Étrier de jonction 22025877-00
Permet la connexion mécanique des profils. Pour les versions plafonnier / suspension “S”.
Module angulaire en encastré S noir 22302632-03
blanc 22302612-03
Permet la connexion angulaire de Liset
2.0. Utiliser avec acc. 22025877-00.
Module angulaire en suspension/ plafonnier S noir 22302630-03
blanc 22302610-03
Permet la connexion angulaire de Liset 2.0. Utiliser avec acc. 22025877-00.
Module T angulaire en suspension/ plafonnier S noir 22302634-03
blanc 22302614-03
Permet la connexion angulaire en T de Liset 2.0 Utiliser avec acc. 22025877-00.
Module X angulaire en suspension/ plafonnier S
noir 22302635-03
blanc 22302615-03
Permet la connexion angulaire en X de Liset 2.0 Utiliser avec acc. 22025877-00.
Module angulaire en suspension « PLEINE INTENSITÉ » avec diffuseur opale noir 22302630-00
14W
4000K - CRI>80 blanc 22302610-00
Permet la connexion angulaire de Liset 2.0 avec diffuseur en polycarbonate opale. Equipé pour ligne continue. Sur demande : CRI>90. Version DIMM DALI avec sous-code -1241. Kg= 1,1. Version 3000K avec sous-code -39
Module angulaire en plafonnier « PLEINE INTENSITÉ » avec diffuseur opale noir 22302631-00
14W
4000K - CRI>80 blanc 22302611-00
Permet la connexion angulaire de Liset 2.0 avec diffuseur en polycarbonate opale. Equipé pour ligne continue. Sur demande : CRI>90. Version DIMM DALI avec sous-code -1241. Kg= 1,1. Version 3000K avec sous-code -39
Module angulaire en encastré « PLEINE INTENSITÉ » avec diffuseur opale noir 22302632-00
14W 4000K - CRI>80 blanc 22302612-00
Permet la connexion angulaire de Liset 2.0 avec diffuseur en polycarbonate opale. Equipé pour ligne continue. Sur demande : CRI>90. Version DIMM DALI avec sous-code -1241. Kg= 1,1. Version 3000K avec sous-code -39
Module en encastré colonne mur-plafond « PLEINE INTENSITÉ » avec diffuseur opale
noir 22302633-00 14W 4000K - CRI>80
blanc 22302613-00
Permet la connexion colonne mur-plafond de Liset 2.0 Liset 2.0 avec diffuseur en polycarbonate opale. Equipé pour ligne continue.. Sur demande : CRI>90. Version DIMM DALI avec sous-code -1241. Kg= 1,1. Version 3000K avec sous-code -39
Module linéaire en encastré S noir 22385632-03
blanc 22385612-03
Permet la connexion linéaire de Liset
2.0. Utiliser avec acc. 22025877-00.
Module linéaire en suspension S noir 22385630-03
blanc 22385610-03
Permet la connexion linéaire de Liset
2.0. Utiliser avec acc. 22025877-00.
Module linéaire en plafonnier S noir 22385631-03
blanc 22385611-03
Permet la connexion linéaire de Liset
2.0. Utiliser avec acc. 22025877-00.
Module angulaire 120° en suspension S noir sur demande blanc
Permet la connexion angulaire en 120° de Liset 2.0
Liset 2.0 - modules complémentaires et accessoires
Exemples de application en ENCASTRÉ AVEC ACCESSOIRES
Module angulaire en encastré
22302632-00 22302612-00
PLEINE INTENSITÉ
22302632-03 22302612-03
Module angulaire en suspension
22302630-00 22302610-00
PLEINE INTENSITÉ
22302630-03 22302610-03
Module angulaire en plafonnier
PLEINE INTENSITÉ
22302630-03 22302610-03
Suspension simple avec câble noir 22003138-00
blanc 22003118-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique. Charge max.: 20 Kg.
Suspension électrifique avec câble 3P noir 22003130-00 blanc 22003190-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension électrifique avec câble 5P noir 22003121-00 blanc 22003120-00
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour alimentation en versions EM et DIMM DALI. Charge max.: 20 Kg.
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour la gestion WIRELESS des versions DIMM DALI (Out DALI : Max 7mA). Charge max.: 20 Kg.
Module linéaire en encastré s
Exemples de application en SUSPENSION/PLAFONNIER AVEC ACCESSOIRES
Module linéaire en suspension S
Module linéaire en plafonnier S
Suspension simple nikelèe 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150cm). Charge max.: 20 Kg.
Fixation en suspension pour rail 3P/5P
noir 3P 22091432-00
blanc 22091412-00 noir 5P 22091432-1241
blanc 22091412-1241
noir 5P 22091432-09
blanc 22091412-09
Avec câble en acier, adaptateur mécanique (2 pièces), adaptateur électrique avec câble d’alimentation 3P pour Omintrack , 5P DALI pour Omintrack Plus , 5P + KIT EM (commander à part) pour Omintrack Plus. (voir chapitre Rails)
Câble de sécurité 22004112-00
En acier, à utiliser pour la fixation de sécurité des luminaires à l’intérieur du faux-plafond.
série MATRIX Q DARK
206 Liset 2.0 System
Éclairage d’excellence pour des locaux à la mode.
L’installation libre permet de mettre en scène des projets lumières élégants et sophistiqués.
Les formes simples de Liset 2.0 s’inscrivent ainsi à la perfection dans toutes les décorations modernes et chics.
Avec dispositif de réglage millimétrique; commander à part suspensions (suspensions (voir page accessoires).
Sur demande :
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version PUSH-DIMM avec sous-code -1245 (4000K) ou -3945 (3000K
• version EM 1h avec sous-code -09 (4000K) ou -0928 (3000K)
• version EM 3h avec sous-code -31 (4000K) ou -3957 (3000K)
Possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance et le flux lumineux adaptés à une condition conceptuelle spécifique
• version DIMM-DALI avec sub-code -1241 (4000K) ou -3941 (3000K)
• version avec faisceau 76°
220 Liset 2.0 OFFICE
Couleurs et finitions :
Liset 2.0 en version lampadaire (sur demande en version Tunable WhiteHCL, avec solution de pointe pour le contrôle de l’éclairage CASAMBI et avec capteur de lumière / présence intégré) est un appareil de petite taille qui, grâce à une bonne gestion du faisceau lumineux, peut produire des scénographies belles et élégantes. Le modèle possède une grande polyvalence, parce qu’il donne le choix entre plusieurs combinaisons de puissances et flux lumineux.
smooth bronze
smooth silver smooth anodic ice
smooth golden beach gold
noir smooth matt black
blanc smooth matt white
Diffuseur : en polycarbonate opale. Optiques confort : polycarbonate noir/blanc anti-éblouissement pour un plus grand confort visuel (métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance ≥0,92.
Liset 2.0 en version lampadaire (sur demande en version
Tunable WhiteHCL, avec solution de pointe pour le contrôle de l’éclairage CASAMBI et avec capteur de lumière / présence
intégré) est un appareil de petite taille qui, grâce à une bonne gestion du faisceau lumineux, peut produire des scénographies belles et élégantes. Le modèle possède une grande polyvalence, parce qu’il donne le choix entre plusieurs combinaisons de puissances et flux lumineux.
Couleurs et finitions :
smooth bronze
smooth silver smooth anodic ice
smooth golden beach gold
noir smooth matt black
blanc smooth matt white
Diffuseur : en polycarbonate opale. Optiques confort : polycarbonate noir/blanc anti-éblouissement pour un plus grand confort visuel (métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance ≥0,92.
223 Liset 2.0 HOME
Liset 2.0 HOME 1 - fixe - diffuseur en polycarbonate
Liset 2.0 HOME 2 - orientable - diffuseur en polycarbonate et optiques confort
Diffuseur : en polycarbonate opale.
LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance ≥0.92
Liset 2.0 à poser
Liset 2.0 à
poser - fixe - diffuseur opale
Avec câble d’alimentation.
Optiques confort : polycarbonate noir/blanc anti-éblouissement pour un plus grand confort visuel (métallisé DARK sur demande).
LED : maintien du flux lumineux à 80%: 100.000h (L80B10). Facteur de puissance ≥0,92.
Liset 2.0 à
LED 7 lentilles blanc 2,70
Avec câble d’alimentation.
poser - orientable - optiques confort
INFINITY
Sintesi “INFINITY” DIP SWITCH - suspension/plafond - compléter avec diffuseur roll CLD **LUMEN SORTANT (tq= 25 °C)
LED couleur L (mm) peso codice I out W tot K - ølm - CRI
Module lumineux « INFINITY » pour réaliser, en ligne continue, une installation pleine intensité sans interruption de lumière. Compléter avec:
• capuchon embout y étriers pour ligne continue
• diffuseur roll en polycarbonate striée UGR<19 idéal pour les installations dans les écoles ou les bureaux avec terminaux informatiques
• diffuseur roll en polycarbonate opale idéal pour les installations dans les espaces en commun ou les locaux primaires tels que maison, hôtels, chambres...
Corps : aluminium extrudé. Diffuseur roll : polycarbonate opale/ striée (à commander séparément)
Peinture : poudre à base de résine polyester et stabilisée aux rayons UV.
Équipement : version standard avec étriers pour installation en suspension (suspensions à commander séparément) et en plafonnier.
LED: facteur de puissance : ≥0,92
Maintien du flux lumineux à 80%: 80.000h (L80B10) Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande version:
• avec câblage de secours CLD E avec sous-code -09.
• avec câblage de sécurité à alimentation centralisée CLD EC avec sous-code -0050.
• avec câblage CLD D-D (DALI) avec sous-code -1241.
• couleur blanc.
Compléter avec acc. : 220 28031 -00 capuchon embout.
en cas de diffuseur roll
**Lumen sortant avec diffuseur roll striée.
Sintesi « INFINITY » DIP
Capuchon embout noir 22028031-00
À toujours utiliser pour fermer les deux extrémités (2pcs).
Suspension simple nikelèe 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm) Charge max.: 20 Kg. (2pcs).
Etrier de jonction 22025879-00
À utiliser pour l’installation en ligne continue de Sintesi en suspension/ plafonnier
VERSION EN PLAFONNIER
3166
3121
VERSION EN SUSPENSION
3166
3130
3121
Sintesi “INFINITY“ avec câble passant avec sous-code -0072 à compléter avec l’acc. Roll diffuseur opale/striée.
Roll en polycarbonate opale
L = 30m 22025844-00
Roll en polycarbonate opale à toujours utiliser sur Sintesi “INFINITY” pour la réalisation de lignes continues « pleine intensité ».
Roll en polycarbonate striée UGR<19
L = 30m 22025844-33
Roll en polycarbonate striée à toujours utiliser sur Sintesi “INFINITY” pour la réalisation de lignes continues « pleine intensité ».
Suspension électrifique avec câble
3P noir 22003130-00
5P 22003121-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Version 5P pour alimentation en versions EM et DIMM DALI. Charge max.: 20 Kg.
Séquence d’installation :
Exemple de commande Roll
“INFINITY”
1) Introduire l’acc. étrier de jonction à commander séparément (pour version en suspension commander nr.2 acc. étrier de jonction).
2) Coupler les appareils jusqu’à l’alignement complet, puis serrer les vis de blocage.
3) ) Vissez les vis de blocage et bloquer l’embout.
VERSION AU PLAFONNIER
EN SUSPENSION
Luminaire compact et sobre, très facile à installer aussi en ligne continue avec les accessoires inclus. Idéal pour l’éclairage général en intérieur (entrées, couloirs, soussols, escaliers) et facile à intégrer sous les meubles hauts de la cuisine, au-dessus des miroirs de la salle de bains, dans les garderobes, dans les débarras, dans les couloirs, etc.
Corps : en polycarbonate.
Diffuseur : en polycarbonate.
Équipement : interrupteur ON/OFF et câble secteur.
LED: maintien du flux lumineux de 70 % à 30 000h (L70B50).
Installation en ligne continue avec connecteur (4)
Allumages indépendants possibles.
Installation sur mur avec étrier (1)
Possibilité de connecter jusqu’à 10 luminaires en ligne continue
Installation en ligne continue avec connecteur avec câble (5)
Installation en plafonnier avec étrier (2)
Possibilité de connecter jusqu’à 10 luminaires en ligne continue
Allumages indépendants possibles.
230 Micro Liset Professional
DRIVER - BOÎTIER ÉTANCHE
Corps : structure en profilé aluminium anodisé avec embouts en aluminium peint pour extérieur et connecteur rapide IP67
Diffuseur interne : PMMA opale. Diffuseur externe : tube en PMMA transparent stabilisé aux rayons UV, résistant aux chocs
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Sur demande :
• version avec Strip LED 24V. L max = 3450mm.
• version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
I CLASSE I
Driver IP67 pour version sur demande avec Strip LED 24V puissance code
100W 22092036-00
150W 22092038-00
220-240V 50-60Hz/24VDC
Suspension simple chromée 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm)
Charge max.: 20 Kg. (2pcs).
INSTALLATIONS ET ACCESSOIRES
Étrier fixe pour Micro Liset inox 22025961-00
A utiliser pour fixer le Micro Liset. Contient 2 pièces.
Boîtier étanche IP65 pour version standard 700mA puissance code 34W 22092055-00
Étrier intermédiaire fixe pour Micro Liset inox 22025979-00
A utiliser pour fixer le Micro Liset avec des longueurs supérieures à 1500 mm.
CLASSE
Micro Liset Professional
90 LED alu. mat 1475 1,10
Pour MIcro Liset en version standard L max=1475mm utiliser boîtier d’alimentation étanche IP65 à 700mA : 34W cod. 22092055-00; pour MIcro Liset spécial L >1475mm utilizzare driver IP67 a 24V: 100W cod. 22092036-00 - 150W cod. 22092038-00. * version CLD D-DIG équipé de driver DALI.
Version avec diffuseur en aluminium, parfaite pour réduire l’éblouissement lumineux et pour créer de superbes effets de lumière de grand impact visuel. À commander séparément étrier cod. 22025961-00.
Pour MIcro Liset en version standard L max=1600mm utiliser boîtier d’alimentation étanche IP65 à 700mA : 34W cod. 22092055-00; pour MIcro Liset spécial L >1600mm utiliser driver IP67 à 24V : 100W cod. 22092036-00 - 150W cod. 22092038-00. * version CLD D-DIG équipé de driver DALI. Sur demande : versions avec différentes finitions esthétiques colorées adaptables à tous les contextes architecturaux (exemple blanc, noir).
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Micro Liset Professional - avec lentilles
Micro Liset - cylindrique avec LENTILLES - PROFESSIONAL
Driver équipé de fiche de connexion avec capot et serre-câble (EPN3MO) mâle.
Driver ON/OFF - 2x400mA puissance code
40W 22090724-00
Driver équipé de fiche de connexion avec capot et serre-câble (EPN3MO) mâle.
Driver DALI - 400mA puissance code
22W 22090723-1241
Driver équipé de fiche de connexion avec capot et serre-câble (EPN5MO) mâle.
Driver DALI - 2x400mA puissance code
40W 22090724-1241
Driver équipé de fiche de connexion avec capot et serre-câble (EPN5MO) mâle.
INSTALLATIONS ET ACCESSOIRES
Gamme de profilés en aluminium extrudé pour le montage de Strip LED. La simplicité d’installation et la sobriété de leur design multiplient les applications.
Corps : aluminium extrudé.
Diffuseur : opale.
Accessoires toujours inclus : embouts de fermeture, fixations en plafonnier et/ou sur mur.
Profilé A - d’angle S
couleur L mm code alu. mat 2000 22012210-00
À utiliser avec STRIP IP20.
Profilé pour Strip LED
Profilé B - encastrement
S
couleur L mm code
alu. mat 2000 22012211-00 À utiliser avec STRIP IP20.
Profilé C S
couleur L mm code
alu. mat 2000 22012212-00
À utiliser avec STRIP IP20.
Profilé D
S
couleur L mm code
alu. mat 2000 22012213-00 À utiliser avec STRIP IP20/IP65.
Les profilés pour strips LED sont disponibles en plusieurs formes pour remplir les critères d’une infinité d’applications d’éclairage.
ATTENTION :
- le profilé A-B-C-D convient à tous les strips LED (avec colle) CRI 80 et CRI 90 - IP20 figurant dans ce chapitre du catalogue (voir page suivante).
- le profilé D convient à tous les strips LED (avec colle) CRI 80-CRI 90 - IP65 figurant dans ce chapitre du catalogue (voir page suivante).
Exemples de application en PLAFONNIER/AU MUR AVEC PROFILÉ B - C - D
Exemples de application en PLAFONNIER/SUSPENSION AVEC PROFILÉ A - B - C - D
PROFILÉ A
PROFILÉ B - C - D
Description : strip de LED à monter avec adhésif 3M sur des surfaces lisses, propres et sèches. Éviter de poser sur les surfaces à angles vifs et d’abîmer les composants.
Le produit est fourni en bobine de 5 mètres sur des supports spéciaux (accessoires de connexion inclus).
Les strips peuvent être découpées à intervalles prédéterminés; pour les découpes intermédiaires, utiliser les bouchons fournis et veiller à bien fermer les extrémités. Fosnova décline toute responsabilité pour les découpes faites après la livraison du matériel.
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
240 Strip - LED - CRI>90
3,000
4
Centre
Centre 2,500 lm/m 0 3811 0 3786
Strip LED : strip de LED à tension constante 24V. L’idéal pour l’application sur les profilés en aluminium extrudé et pour un éclairage décoratif : éclairage en corniche, accentuation des façades, etc.
Caractéristiques et avantages :
• Le tout petit écart entre les points lumineux autorise une faible distance du diffuseur et procure une grande homogénéité de l’éclairage
• Excellent rendu des couleurs : CRI>90
• Plage du flux lumineux de 600, 1 200, 1 800 et 2 500 lm/m
• Température de couleur de 3 000, 4 000 K
• Grande liberté de création puisque le strip peut être découpé tous les 5 cm
• Ruban adhésif 3M au dos pour un montage facile sur différents types de surfaces
• Connecteurs carte-à-carte et fil-à-carte pour un branchement sans outil
• Tolérance chromatique étroite (MacAdam 3)
• Durée de vie de 60 000 heures
• Solution système en lien avec drivers de led à tension constante (tension de sortie fixe, gradable)
• Connecteur non inclus
Caractéristiques techniques
Caractéristique d’émission lumineuse 120°
Plage de température ambiante -25 ... +50 °C
tp nominale / tc 65 °C / 75 °C
Tension d’alimentation CC 24 V
Plage de tension d’alimentation CC (1) 21,6 – 26,4 V
Tension de contrôle d’isolation 0,5 kV
Groupe à risque (EN 62471:2008) 0
Classification selon IEC 62031 Built-in
Degré de protection IP00
(1) Le dépassement de la tension de service max. admissible entraîne une surcharge de la Strip. Cela peut entraîner une forte réduction de la durée de vie, jusqu’à la destruction.
MacAdam Ellipse: 3SDCM
MacAdam Ellipse: 3SDCM
4 000 K – CRI90 x0 y0
Centre 600 lm/m 0 3791 0 3752
Centre 1 200 lm/m 0 3803 0 3772
Centre 1,800 lm/m 0 3807 0 3779
Centre 2,500 lm/m 0 3814 0 3791
MacAdam Ellipse: 3SDCM
MacAdam Ellipse: 3SDCM
Maintien du flux lumineux :
Connecteur avec câble
L=500 22028212-00
Connecteur avec câble L = 500mm. Sur demande L=100/2000mm.
CONNECTEUR ET ALIMETATEURS
Alimentateurs : à choisir en fonction des nécessités. Sur demande : version CASAMBI
Connecteur pour ligne continue 22028213-00
Pour connecter Strip-LED en ligne continue.
Connecteurs pour le raccordement des strips de LED :
• Installation rapide : détacher la partie supérieure du ruban adhésif 3M situé au dos du produit. Insérer Strip LED dans le connecteur et bien fixer le tout en appuyant sur la partie supérieure du connecteur.
• La longueur d’entrée de Strip LED doit être de 4 mm minimum (découper Strip LED le long des traits).
Alimentateur
Strip - LED - CRI>80
Strip LED : strip de LED à tension constante 24V. L’idéal pour l’application sur les profilés en aluminium extrudé et pour un éclairage décoratif : éclairage en corniche, accentuation des façades, etc.
Caractéristiques et avantages :
• Le tout petit écart entre les points lumineux autorise une faible distance du diffuseur et procure une grande homogénéité de l’éclairage
• Plage du flux lumineux de 600, 1 200, 1 800 lm/m
• Température de couleur de 3 000, 4 000 et sur demande 6 500 K
• Grande liberté de création puisque le strip peut être découpé tous les 5 cm
• Ruban adhésif 3M au dos pour un montage facile sur différents types de surfaces
• Connecteurs carte-à-carte et fil-à-carte pour un branchement sans outil
• Tolérance chromatique étroite (MacAdam 3)
• Durée de vie de 60 000 heures
• Solution système en lien avec drivers de led à tension constante (tension de sortie fixe, gradable)
• Connecteur non inclus
Caractéristiques techniques
Caractéristique d’émission lumineuse 120°
Plage de température ambiante -25 ... +50 °C
tp nominale / tc 65 °C / 75 °C
Tension d’alimentation CC 24 V
Plage de tension d’alimentation CC (1) 21,6 – 26,4 V
Tension de contrôle d’isolation 0,5 kV
Groupe à risque (EN 62471:2008) 0
Classification selon IEC 62031 Built-in
Degré de protection IP00
(1) Le dépassement de la tension de service max. admissible entraîne une surcharge de la Strip. Cela peut entraîner une forte réduction de la durée de vie, jusqu’à la destruction.
MacAdam Ellipse: 3SDCM
MacAdam Ellipse:
MacAdam Ellipse: 3SDCM
MacAdam Ellipse: 3SDCM
MacAdam Ellipse: 3SDCM
Maintien du flux lumineux :
Sur demande version 6500K.
Strip - LED 24V - CRI>80
CONNECTEUR ET ALIMETATEURS
Connecteur avec câble
L=500 22028212-00
Connecteur avec câble L = 500mm. Sur demande L=100/2000mm.
Connecteur pour ligne continue 22028213-00
Pour connecter Strip-LED en ligne continue.
Connecteurs pour le raccordement des strips de LED :
• Installation rapide : détacher la partie supérieure du ruban adhésif 3M situé au dos du produit. Insérer Strip LED dans le connecteur et bien fixer le tout en appuyant sur la partie supérieure du connecteur.
• La longueur d’entrée de Strip LED doit être de 4 mm minimum (découper Strip LED le long des traits).
Alimentateurs : à choisir en fonction des nécessités.
Sur demande : version CASAMBI
Driver pour Strip/Strip SILICONE NEON - LED
DRIVER INDOOR pour
ATTENTION : toujours commander séparément le connecteur étanche pour le raccordement du driver à l’alimentation ou à la Strip LED.
120 LED 2835 24V 5m 10 mm
Strip LED - IP20 - CRI 80 - 24V
Strip LED - IP20 - CRI 80 - 24V
Connecteur pour ligne continue avec câble
8mm 2 PIN 22028302-00
10mm 2 PIN 22028301-00
10mm 4 PIN 22028322-00
10mm 5 PIN 22028323-00
Connecteur IP65 avec câble (L=150mm); pour connecter Strip LED IP65 en ligne continue (à utiliser également pour les Strip LED IP20).
Connecteur d’angle
8mm 2 PIN 22028304-00
10mm 2 PIN 22028303-00
Connecteur IP65; pour connecter Strip LED IP65 en angle (à utiliser également pour les Strip LED IP20).
Strip LED - IP65 - CRI 80 - 24V
22485108-00
Strip LED - IP65 - CRI 80 - 24V
CONNECTEUR / ACCESSOIRES POUR STRIP
Connecteur pour ligne continue/d’angle avec câble
8mm 2 PIN 22028306-00
10mm 2 PIN 22028305-00
10mm 4 PIN 22028324-00
10mm 5 PIN 22028325-00
Connecteur IP65 avec câble (L=150mm); pour connecter Strip LED IP65 en ligne continue/angle (à utiliser également pour les Strip LED IP20).
8mm
10mm
Embout
22028320-00
22028321-00
Embout pour Strip LED IP65.
Connecteur pour ligne continue 8mm 2 PIN 22028308-00
10mm 2 PIN 22028309-00
10mm 4 PIN 22028326-00
10mm 5 PIN 22028327-00
Connecteur IP65; pour connecter Strip LED IP65 en ligne continue (à utiliser également pour les Strip LED IP20).
Strip LED : strip de LED à tension constante 24V. L’idéal pour l’application sur les profilés en aluminium extrudé et pour un éclairage décoratif : éclairage en corniche, accentuation des façades, etc.
ruban adhésif
non oui
Attention : utiliser un cutter et non pas des ciseaux pour les découpes. Pour garantir le bon fonctionnement et l’indice IP, rétablir l’alimentation d’origine des strips. Pour les découpes intermédiaires, utiliser les bouchons et veiller à bien fermer les extrémités. Fosnova décline toute responsabilité pour les découpes faites après la livraison du matériel. Remarque valable pour toutes les strips de LED.
3M
Les STRIPS SILICONE NÉON sont fabriqués en silicone écologique à haute transmission de la lumière avec degré de protection IP67. Ils présentent une excellente résistance à la chaleur, au froid, au vieillissement, au jaunissement et au rayonnement UV. Ils conviennent à l’éclairage intérieur, à l’éclairage extérieur, aux scénographies nocturnes urbaines, à l’éclairage décoratif dans les applications architecturales, dans les coins de toit ou dans les couloirs.
usage intérieur et extérieur
50mm/cut
TOP BEND SIDE BEND
sens et rayon de courbure ne pas plier latéralement ne pas plier verticalement ne pas marcher dessus ne pas tordre ne pas
sens et rayon de courbure
Attention : utiliser un cutter et non pas des ciseaux pour les découpes. Pour garantir le bon fonctionnement et l’indice IP, rétablir l’alimentation d’origine des strips. Pour les découpes intermédiaires, utiliser les bouchons et veiller à bien fermer les extrémités. Fosnova décline toute responsabilité pour les découpes faites après la livraison du matériel. Remarque valable pour toutes les strips de LED. non oui
AVERTISSEMENTS POUR L’INSTALLATION DES STRIPS SILICONE
NB : plier les STRIPS NEON « TOP BEND » uniquement comme indiqué.
NB : plier les STRIPS NEON « SIDE BEND » uniquement comme indiqué.
Strip SILICONE NEON “SIDE BEND” 16x16 - 24V - IP67 - CRI>90 mesures V L.
CONNECTEUR / ACCESSOIRES POUR STRIP 16x16
Embout - latérale/inférieur
22028510-00
Embout avec sortie latérale/inférieur pour Strip SILICONE NEON IP67 16x16.
Clips de fixation
22028610-00
Clips de fixation pour Strip SILICONE NEON IP67 16x16.
L= 1000mm
Profilé de fixation
22028614-00
Profilé de fixation en aluminium pour Strip SILICONE NEON IP67 16x16.
L= 1000mm
Profilé cintrable de fixation
22028615-00
Profilé de fixation cintrable en aluminium pour Strips SILICONE NEON IP67 16x16.
AVERTISSEMENTS POUR L’INSTALLATION DES STRIPS SILICONE
Les STRIPS SILICONE NÉON sont fabriqués en silicone écologique à haute transmission de la lumière avec degré de protection IP67. Ils présentent une excellente résistance à la chaleur, au froid, au vieillissement, au jaunissement et au rayonnement UV. Ils conviennent à l’éclairage intérieur, à l’éclairage extérieur, aux scénographies nocturnes urbaines, à l’éclairage décoratif dans les applications architecturales, dans les coins de toit ou dans les couloirs.
TOP BEND SIDE BEND
usage intérieur et extérieur sens et rayon de courbure
50mm/cut
sens et rayon de courbure ne pas plier latéralement ne pas plier verticalement ne pas marcher dessus ne pas tordre ne pas tirer repères de coupe
Ø>80mm
NB : plier les STRIPS NEON « TOP BEND » uniquement comme indiqué.
Ø>80mm
NB : plier les STRIPS NEON « SIDE BEND » uniquement comme indiqué.
Attention : utiliser un cutter et non pas des ciseaux pour les découpes. Pour garantir le bon fonctionnement et l’indice IP, rétablir l’alimentation d’origine des strips. Pour les découpes intermédiaires, utiliser les bouchons et veiller à bien fermer les extrémités. Fosnova décline toute responsabilité pour les découpes faites après la livraison du matériel. Remarque valable pour toutes les strips de LED. non oui
Architectural
Corps : en aluminium moulé sous pression avec trous de refroidissement.
Reflecteur : en aluminium poli, de haute rendement et anti-reflets.
Peinture : par pulvérisation avec peinture époxy en polyester résistant aux rayons UV.
Normes : produits conformes aux normes EN 60598-1 CEI 34-21. Indice de protection conforme aux normes EN 60529.
LED : sources lumineuses haute efficacité (CRI>90).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Sur
Sur demande: faisceau 23° et 38°.
GAINE À BARRES
ÉTRIER DE FIXATION NON INCLUS
Équipement : câble (L=1,20m) de suspension et sécurité avec serre-fils automatique pour étrier de fixation (non inclus) et câble d’alimentation avec fiche électrique.
Diffuseur alvéolaire x small
22005131-00
22005130-00 x big
Pour diminuer l’éblouissement éventuel.
Equipement : avec câble (L=2,80m) et de rosace pour la suspension.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
mét.
Equipement : avec câble (L=2,80m) pour la suspension.
Vision 2.0 - suspension
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95. Vision 2.0 big L - suspension avec
Diffuseur alvéolaire x small 22005130-00 x big 22005131-00 Pour diminuer l’éblouissement éventuel. Vision 2.0 big C -
Sur demande: faisceau 23° et 38°.
Sur demande: faisceau 23° et 38°.
Vision 2.0 - plafonnier
Sur demande, versions spéciales disponibles avec base + tiges ou tube Flex : faciles à installer en plafonnier, ces versions sont idéales pour le commerce de détail, pour l’éclairage architectural et pour celui des musées. L’orientation du corps lumineux permet de mettre en valeur toutes les installations intérieures.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 - plafonnier
Vision 2.0 small - plafonnier
802030-00
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 big L - plafonnier
Diffuseur alvéolaire x small 22005130-00 x big 22005131-00 Pour diminuer l’éblouissement éventuel.
Sur
Sur demande: faisceau 23° et 38°.
Themis - UGR<19 - avec optique
Themis se distingue par sa forme simple et par son extraordinaire efficacité lumineuse, grâce à des LED de dernière génération. Mis au point pour l’éclairage direct, le luminaire est équipé, en version orientable, d’un réflecteur à haute performance et d’une lentille en mesure d’exalter davantage le faisceau lumineux. Fourni avec un étrier pour simplifier la pose en plafonnier, il peut mettre en valeur les vides et les pleins, faire ressortir les détails de l’architecture, apporter rythme et couleur aux intérieurs de prestige.
Corps : en aluminium moulé sous pression avec écran en polycarbonate transparent
Equipement : version au plafond équipé de plaque pour la fixation au plafond; version en suspension avec câble (L=1,70m) et de rosace.
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
IP20 IK07
UGR<19
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance ≥0,9.
Lentille : à facettes, de haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance ≥0,9.
Themis - UGR<19 - avec optique
Themis R140 - L140 - fixe avec lentille
Réflecteur : en polycarbonate métallisé haut rendement.
LED : maintien du flux lumineux à 80% 70.000h (L80B10). Facteur de puissance ≥0,9.
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (2700K-3000K-4000K) pour s’adapter à la plupart des installations.
Lentille : PMMA, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Réflecteur : en aluminium métallisé et prismatisé.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,9.
LED couleur poids code I out W tot K - ølm - CRI - degrés
LED blanc 1,00
22070410-00 800 31
3000K - 3082lm - CRI>80 - 62°
4000K - 3245lm - CRI>80 - 62°
6000K - 3163lm - CRI>80 - 62°
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-6000K) pour s’adapter à la plupart des installations.
GRADATION PAR DIP SWITCH
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
WW = 3000K (blanc
Silent, est un luminaire pour installation en suspension avec anneau décoratif en tissu isolant phonique. La forme de cet anneau permet d’absorber les sons en fréquence pour réduire les bruits dans la pièce où l’appareil est installé.
De plus, l’interrupteur CCT intégré permet de régler la température de couleur pour satisfaire aux exigences des secteurs de l’hébergement et du commerce de détail.
Un environnement bruyant et une lumière de mauvaise qualité peuvent avoir un impact négatif sur la santé et le bien-être des personnes. Installer des luminaires comme Silent, équipé de série d’un anneau en tissu acoustique, peut être la solution idéale pour remédier à ce problème.
QU’EST-CE QUE L’ABSORPTION ACOUSTIQUE ?
L’absorption acoustique se produit lorsque la surface architecturale convertit l’énergie des ondes sonores en une énergie thermique négligeable, par friction à l’intérieur des pores du matériau. Plus la surface absorbe d’énergie sonore, moins il en sera réfléchi dans la pièce sous forme de bruit, de réverbération, d’écho ou de vibration.
CLASSEMENT DU COEFFICIENT DE RÉDUCTION DU BRUIT (NRC)
Le tableau présente les données d’absorption acoustique dans une salle réverbérante de référence. La fréquence des bruits dans une pièce se situe généralement entre 500 et 2 000 Hz (le luminaire offre de bonnes performances dans cette plage), en tenant compte de : - la quantité de bruit générée par les personnes et les équipements dans l’espace ; - l’activité prévue dans cet environnement et la sensibilité au bruit ou à la réverbération excessive
Corps : polycarbonate pré-équipé pour l’installation en suspension sur patère avec câble de série
Diffuseur : polycarbonate antiéblouissement, incassable et autoextinguible
Anneau : tissu isolant phonique, résistant au test du fil incandescent.
LED : maintien du flux lumineux à 80%: 60.000h (L80B20).
Facteur de puissance ≥0,9.
CCTSWITCH
Silent - CCT SWITCH - suspension avec anneau isolant phonique
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
CW = 5700K (blanc froid)
Séquence d’installation en suspension avec anneau isolant phonique, sur patère avec câble de série.
262 Slim 3 - UGR
Le nouveau système commercial Fosnova, affiche un style particulier, en mesure de caractériser l’espace et de garantir la performance des appareils de dernière génération. Démarrage instantané, sans chatoiement et le fonctionnement absolument silencieux. Les économies d’énergie de plus de 50% par rapport aux lampes traditionnelles à tubes fluorescents. L’efficacité des LED (95%), protection contre la surchauffe, le contrôle actuel et sa capacité à travailler avec des tensions stabilisées.
Éblouissement d’inconfort UGR : UGR<19 (dans tous les cas). - EN 12464.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance ≥0,95
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI.
Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Sur demande : version avec éclairage
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,95
Slim 3 - UGR
Joint angulaire Flex 30 cm 22022890-00
Pour la réalisation d’une file continue et la jonction angulaire de deux appareils.
Joint linéaire
acier 22022870-00
Pour la réalisation d’une file continue et la jonction de deux appareils.
Suspension simple nikelèe 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm) Charge max.: 20 Kg. (2pcs).
Suspension par câble Y 1pcs acier 22003410-00 2pcs acier 22003411-00
Kit avec câble en acier Ø 1,5 mm. L standard 2 m. Charge max 15 kg.
Suspension simple par câble Y blanc 22003140-00
Kit avec câble en acier Ø 1,5 mm. L standard 2 m. Charge max 15 kg.
Suspension électrifique par câble Y blanc 22003149-00
Kit avec câble en acier Ø 1,5 mm. L standard 2 m câble d’alimentation. Charge max 15 kg.
Suspensions par câble Y : pour suspendre des luminaires à 2 points de fixation. Le câble en Y assure l’équilibre du luminaire. La suspension de l’élément peut se faire avec précision grâce à un système efficace de déverrouillage et de réglage aménagé à côté de la borne.
VERSION SPÉCIALE
VERSION SPÉCIALE EN LIGNE
CONTINUE : module central utiliser le sous code -0072
VERSION SPÉCIALE EN LIGNE
CONTINUE : module initial/final utiliser le sous code -0086
ACCESSOIRES POUR SUSPENSION
Suspension simple blanc 22003112-00
Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique. Charge max.: 20 Kg.
Suspension électrifique blanc 22003113-00
Avec câble en acier (L = 100cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension électrifique avec câble 3P argent 22003174-00 blanc 22003190-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension électrifique avec câble 5P blanc 22003120-00
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour alimentation en versions EM et DIMM DALI. Charge max.: 20 Kg.
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour la gestion WIRELESS des versions DIMM DALI (Out DALI : Max 7mA). Charge max.: 20 Kg.
Corps externe : Réalisé en polyéthylène semi-opalin.
Réflecteur interne : En polycarbonate transparent, micro satiné antiéblouissement. Strié à l’intérieur pour un trés bon contrôle lumineux. Incassable et s’éteignant autoextinguible V2.
Equipement : Prévu pour une installation directe au plafond.
Sur demande : peut être équipé d’un double borniers mâle femelle pour un double allumage.
Standard : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
blanc 22003265
Avec 3 cables en acier.
Venere
SYSTÈME CASAMBI
Casambi est une solution de pointe pour le contrôle de l’éclairage basé sur la technologie Bluetooth à basse consommation (BLE). BLE est une technologie d’avant-garde de transmission sans fil, la seule qui soit à basse consommation d’énergie, intégrée dans tous les smartphones modernes, tablettes et smart watch, ce qui fait d’elle aujourd’hui la seule technologie radio au monde à basse consommation et à l’épreuve du futur. On peut intégrer la technologie Casambi dans les lampes, drivers pour LED ainsi qu’à l’intérieur de modules LED ou ampoules, de manière à créer une solution excellente en termes de facilité d’installation et de fonctionnalité avec un minimum de matériel supplémentaire et des coûts de déploiement peu élevés.
Les dispositifs Casambi possèdent leur propre intelligence. Toute l’intelligence est relayée dans chaque noeud pour qu’il n’y ait aucune interruption dans le parcours. Le système lui-même est en synchronisation constante basée sur des consensus.
WIRELESS ET BLUETOOTH LOW ENERGY
Le réseau Casambi s’appuie sur le protocole Bluetooth Low Energy, la technologie sans fil la plus efficace du point de vue énergétique mais aussi à l’épreuve du futur. La fonctionnalité à faible consommation d’énergie de BLE permet aux développeurs de fabriquer des produits qui fonctionnent avec de petites piles bouton ou des dispositifs de récolte d’énergie, ce qui fait de BLE le meilleur protocole pour les applications de commande sans fil de l’éclairage.
STRUCTURE DU RÉSEAU
La solution Casambi est basée sur une structure de réseau. Les unités Casambi sont connectées à des réseaux. Il est possible de connecter jusqu’à 127 appareils par réseau. Toutes les unités qui se trouvent physiquement au même endroit et auxquelles l’utilisateur veut avoir accès en même temps ou qui doivent exercer les mêmes fonctions en même temps doivent être connectées au même réseau. Un réseau doit couvrir une zone que tous les utilisateurs présents dans cette même zone sont autorisés à commander étant donné que les droits d’accès sont définis pour la totalité du réseau.
Mesh network:
Low Latency
Low Power
Low Cost
Good Range
Robust Auto Config
Smart control from wall switches
CARACTÉRISTIQUES PRINCIPALES
CONNECTÉS
Les dispositifs Casambi sont connectés lorsque cela est nécessaire. Une connexion à Internet n’est pas nécessaire pour les activités générales et le fonctionnement quotidien. Bluetooth Low Energy est déjà implémentée dans les smartphones et tablettes, c’est pourquoi il est possible d’établir la communication sans passerelles supplémentaires.
AUCUNE GATEWAY
BLE a été créé pour l’Internet des Objets (Internet of Things) et tous les smartphones modernes, tablettes et montres intelligentes en sont équipés depuis début 2012. Cela signifie qu’aucun module de passerelle ni qu’aucun type de dongle n’est nécessaire pour la gestion de l’éclairage via BLE, c’est pourquoi ce système s’avère beaucoup plus rentable que les autres solutions qui fonctionnent avec d’autres technologies sans fil.
CONVIVIAL
Le système est intuitif. Lorsque vous vous connectez la première fois, les noeuds s’associent automatiquement et quiconque peut utiliser et personnaliser le système, pas besoin de faire appel à des techniciens spécialisés pour la mise en service.
COMMUNICATION
direct Bluethoot smart connection
Toutes les unités de commande Casambi forment un réseau maillé sans fil. Le réseau maillé contient un algorithme qui amène à un état de consensus entre chaque élément. La communication s’interrompt dès que le consensus est atteint. Dès qu’une unité passe hors-ligne, elle n’est plus considérée comme faisant partie du groupe de consensus mais dès qu’elle reviendra en ligne, elle rejoindra le groupe et reconnectera aux autres. C’est la raison pour laquelle le réseau Casambi ressemble davantage à un moteur de synchronisation basé sur le consensus qu’à un réseau maillé classique. La portée du signal permettant à deux unités Casambi de communiquer dépend fortement de l’environnement alentour et des obstacles tels que les murs et les matériaux de construction. Dans les environnements fermés, la portée du signal peut arriver jusqu’à 30 m et jusqu’à 50 m à l’extérieur. Pour obtenir des portées plus longues, il est possible d’utiliser plusieurs unités Casambi. Il faut également tenir compte du fait que, dans la plupart des applications, aussi bien les dispositifs intelligents que les lampes contiguës équipées d’unités Casambi doivent se trouver à une distance comprise entre 5 à 10 m seulement les unes des autres afin d’assurer une excellente fiabilité du réseau de communication.
APPLICATION ET FONCTIONNALITÉS DE CASAMBI
Casambi vous permet de commander l’éclairage depuis des smartphones, tablettes, montres intelligentes, boutonspoussoir, interrupteurs ou avec l’interrupteur sans fil. Une application est nécessaire pour accéder à toutes les fonctionnalités des réseaux Casambi Il est possible de télécharger gratuitement l’application qui s’appelle Casambi depuis Apple App Store ou bien depuis Google Play Store. L’application Casambi est continuellement mise à jour afin d’être toujours compatible avec les systèmes d’exploitation.
• Allumer et éteindre vos lampes
• Varier l’intensité de la lumière
• Regrouper les lampes et allumer, éteindre et varier l’intensité de la lumière de tout le groupe
• Configurer et sélectionner des scénarios/ animations
• Configurer, enregistrer et sélectionner des
• Régler le temps de fondu pour les scénarios et les animations
• Utiliser la minuterie pour mettre en route ou stopper les scénarios ou les animations en fonction de l’heure et de la date
• Régler les couleurs
• Régler les températures de la couleur
• Utiliser des détecteurs de mouvement
• Régler la puissance du signal Bluetooth pour la géolocalisation
• Prendre des photos de vos espaces ou charger vos schémas de disposition de l’éclairage et ajouter une commande d’éclairage directement sur la photo
• Tenir compte du lever et du coucher du soleil pour programmer les minuteries
• Obtenir du système des informations sur l’état
• Mise à jour sans fil du firmware
• Mises à jour sans fil (OTA) des fonctionnalités du système
• Obtenir de l’aide pour la mise en service à l’aide de l’application
Sur demande: versions couleur.
Série d’appareils d’intérieur à fixer en applique avec lampes à économie d’énergie. La forme simple et élégante de cette famille de produits permet d’utiliser ces appareils dans les bureaux, les halls et les open space.
Slimcover : un produit mural caractérisé par un effet lumineux pouvant réduire la profondeur de l’espace. La lumière des luminaires Slimcover permet de jouer avec les dimensions de l’espace par la création d’une profondeur visuelle s’avérant différente des dimensions véritables en créant effet. Indiqué pour tous milieux tels que habitations ou bureaux haut de gamme.
Corps : en aluminium extrudé. LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
IP40 IK07
650/935/1220
650/935/1220
Slimcover White
Corps : en aluminium extrudé.
Réflecteur : orientable en policarbonate opale.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,95.
Cover light 1 - rond
Corps : en aluminium extrudé.
Réflecteur : orientable en policarbonate opale.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,95
Sur demande: Version secours (3 h). Cover
Curve est une applique murale de forme ovale avec LED haute efficacité. Son design garantit un éclairage direct-indirect suave et uniforme.
Corps : aluminium peint, prêt pour un montage mural.
LED : maintien du flux lumineux à 70%: 36.000h (L70B50). Facteur de puissance >0,9.
CCTSWITCH
Corps : aluminium peint, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Version standard avec CCT SWITCH pour la sélection de la température de couleur 3000K-4000K.
BICOLOR - CCT SWITCH
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K) pour s’adapter à la plupart des installations.
270 CurveLine
CurveLine est une applique murale de petit taille. Son design épuré et compact en fait l'élément idéal pour l'éclairage décoratif.
Corps : aluminium peint avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9. CurveLine
Taco est une applique murale de petite taille, idéale pour un éclairage direct-indirect. Facile à installer, elle possède une double tige de rotation qui permet de pivoter le luminaire de 350° sur l'axe horizontal et de 28° sur l'axe vertical pour masquer la lumière et créer ainsi de superbes scénographies lumineuses.
Corps : en tôle d’acier peint avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Taco - V Moon
Taco - orientable
V Moon est une applique murale moderne et élégante, parfaite dans tous les endroits exigeant un éclairage diffus et confortable.
Corps : aluminium peint avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50).
Facteur de puissance >0,9.
V Moon
Version standard avec : interrupteur tactile pour allumage et gradation séparée pour le spot et pour l'éclairage arrière, tablette d'appui pour mobile en charge et interface USB 5V 1 500mA (une de chaque côté.
Buddy - orientable
CLD D (TOUCH DIMM) LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI
LED blanc 0,80 22036310-00 9
BACKLIGHT: 4000K - 280lm - CRI>80
SPOT: 4000K - 340lm - CRI>90 - 30°
L'allumage séparé et gradé, grâce aux pratiques touches tactiles, permet d'avoir un rétroéclairage indirect parfait comme lumière nocturne, alors que le spot orientable, grâce à l'optique antiéblouissement, émet une lumière agréable pour la lecture.
SHORT PRESS: ON/OFF LONG PRESS: DIMMING (BACK SIDE)
SHORT PRESS: ON/OFF LONG PRESS: DIMMING (FRONT SIDE) 1 2 1 2
Buddy est une applique murale pour chambres à coucher qui se compose, à l'avant, d'un spot orientable avec optique confort de 30° et, à l'arrière, d'un diffuseur pour un éclairage délicat indirect, idéal dans les heures nocturnes.
Corps : aluminium peint avec spot orientable à l'avant (sur les deux axes) et diffuseur en polycarbonate opale pour éclairage indirect, tablette d'appui pour mobiles/ tablettes en charge. Compatible avec l'installation sur mur.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50).
Facteur de puissance >0,9.
Roby 2.0, applique murale moderne, parfaite pour éclairer le miroir de la salle de bains ou pour mettre en valeur les éléments verticaux de décoration.
Roby 2.0 - Solus
Corps : aluminium peint avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Roby 2.0 - orientable
Possibilité d'orienter le corps lumineux sur l'axe vertical pour un éclairage plus diffus.
Solus est une applique murale minimaliste de petite taille. Son haut degré de protection (IP54) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Corps : aluminium peint avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Solus
Hecto est une applique murale diversifiant les effets de lumière par la régulation de ses ailettes qui permettent d'obtenir le faisceau lumineux dans une plage de 30° à 120°. Son haut degré de protection (IP65) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Possibilité de choisir l'ouverture du faisceau lumineux direct et indirect (30°÷120°) via les ailettes de réglage intégrées.
Facteur de puissance >0,9. Hecto -
Corps : aluminium peint avec diffuseur en polycarbonate transparent, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 60.000h (L80B10).
Light ball est une applique murale conçue comme décoration. Positionnées stratégiquement tout autour de la surface, les lentilles mettent en scène de superbes jeux de lumières. Son haut degré de protection (IP65) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Corps : aluminium peint avec lentilles en polycarbonate transparent, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 60.000h (L80B10). Facteur de puissance >0,9.
Version standard avec CCT SWITCH pour la sélection de la température de couleur
3000K-4000K5700K.
Light Ball / Button - CCT SWITCH
CCTSWITCH
Light ball - CCT SWITCH
Button est une applique murale flanquée d'un design élégant et contemporain, qui s'inscrit en parfaite harmonie dans tous les contextes architecturaux en raison de sa répartition de lumière brillante et uniforme. Son haut degré de protection (IP65) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Corps : aluminium peint, avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Version standard avec CCT SWITCH pour la sélection de la température de couleur
3000K-4000K5700K.
- 267lm - CRI>80
- 296lm - CRI>80
- 307lm - CRI>80
- 625lm - CRI>80
- 720lm - CRI>80
- 718lm - CRI>80 COB 4X
CCTSWITCH
Button - CCT SWITCH
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
- 753lm - CRI>80
- 844lm - CRI>80 5700K - 870lm - CRI>80
- 589lm - CRI>80
Flat 1 - avec lentille WALLWASHER
Flat est une applique murale très fine. En raison de ses dimensions compactes, elle s'inscrit facilement dans toutes les applications architecturales. Son haut degré de protection (IP65) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Corps : aluminium peint, version avec lentille wallwasher en polycarbonate transparent, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Flat 2 - avec diffuseur
Corps : aluminium peint, version version avec diffuseur en polycarbonate opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 50.000h (L80B50). Facteur de puissance >0,9.
Tile est une applique murale minimaliste de petite taille, équipée d'un réflecteur spécial pour effets de lumière « wallwasher ». Son haut degré de protection (IP65) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Corps : aluminium peint avec diffuseur en verre opale, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 60.000h (L80B10).
Facteur de puissance >0,9.
Tile - Vertical Line
- WALLWASHER - éclairage direct
Vertical Line est une applique murale de petite taille; son design garantit un éclairage direct-indirect suave et uniforme. Son haut degré de protection (IP65) en fait le luminaire idéal pour les applications d'éclairage en intérieur et en extérieur.
Corps : aluminium peint avec diffuseur en verre, prêt pour un montage mural.
LED : maintien du flux lumineux à 80%: 60.000h (L80B10).
Facteur de puissance >0,9.
Tile - WALLWASHER
Vertical Line
Tile
Les downlights Cortesia et Mistral sont parfaits pour donner aux zones de passage un éclairage de courtoisie ou de mise en valeur. Chacune de ces zones a besoin d’une lumière appropriée en mesure de la valoriser, tout en garantissant sécurité et confort.
Mistral, exemples d’installation :
• les versions Q encastrées en plafonnier attirent le regard sur les scénographies et sur leurs décorations.
• les versions R en applique sont idéales pour éclairer couloirs, zones de passage et escaliers en instaurant un cadre élégant et sûr; installées en plafonnier, en raison du faisceau lumineux orientable, elles constituent un parfait éclairage d’accentuation pour les éléments verticaux de décoration.
simple à poser sur mur/sur plafond aussi en plâtre grâce aux ressorts de fixation.
avec LED CRI 90 - 3 000K à haute efficacité, à basse consommation d’énergie qui garantit une lumière chaude et accueillante.
installation idéale dans maisons, bureaux, magasins, supermarchés, bars, cafés, showrooms, salles, musées, restaurants, etc. Convient aussi dans chambres à coucher, hôtels, couloirs, escaliers
Mistral R
Mistral R
Mistral Q
Mistral Q
Cortesia 1
v.a. IP20 IK08
v.l. IP40 IK08
AMBRE
Cortesia - Mistral
Corps : en tôle d’acier. avec logement pour ressorts de fixation pour l’encastrement.
Cortesia 1 - AMBRE
v.a. IP20 IK08
v.l. IP40 IK08
CRI>90
Corps : aluminium avec logement pour ressorts de fixation pour l’encastrement et Mistral R avec module LED orientable jusqu’à 25 ° Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
LED : maintien du flux lumineux à 80% 50.000h (L80B20). Facteur de puissance >0,9.
Mistral R - orientable
Installable directement sur parois/plafonds en plâtre.
Mistral Q - fixe
Installable directement sur parois/plafonds en plâtre.
Mistral R Mistral R
Mistral Q
CRI90
Pathway Q
LED blanc 0,10 22035310-00 3 4000K - 60lm - CRI 90 noir 22035330-00 alum. mat 22035370-00
Spots à encastrer, très simples à installer et faciles à entretenir. idéale pour les zones de passage et escaliers.
Corps : aluminium avec ressorts de fixation pour l’encastrement
Lentille : directionnelle, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80% 50.000h (L80B20).
Sur demande: version 2700K-6500K.
v.a. IP20 IK07
v.l. IP44 IK07
Spots à encastrer, très simples à installer et faciles à entretenir. idéale pour les zones de passage et escaliers.
Corps : aluminium avec ressorts de fixation pour l’encastrement
Lentille : directionnelle, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80% 50.000h (L80B20).
Sur demande: version 2700K-6500K.
v.a. IP20
v.l. IP44
CRI90
Spots à encastrer, très simples à installer et faciles à entretenir. idéale pour les zones de passage.
Corps : aluminium avec ressorts de fixation pour l’encastrement
Lentille : directionnelle, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80% 50.000h (L80B20).
Sur demande: version 2700K-6500K.
Pathway Q1
35331-00
35311-39 3 3000K - 120lm - CRI 90 noir
35331-39
v.a. IP20 IK07
v.l. IP44 IK07
CRI90
Spots à encastrer, très simples à installer et faciles à entretenir. idéale pour les zones de passage.
Corps : aluminium avec ressorts de fixation pour l’encastrement
Lentille : directionnelle, haute performance avec facteur d’éblouissement très faible
LED : maintien du flux lumineux à 80% 50.000h (L80B20).
Sur demande: version 2700K-6500K.
Pathway R1
35431-00
35471-00
LED blanc 0,10
35411-39 3 3000K - 120lm - CRI 90 noir
35471-39
Applique plafond LED avec un design moderne et ultra fin, de forme ronde et carrée, installable facilement en plafonnier/sur mur. Solution déco parfaite pour créer des effets de lumière avec son éclairage suave et extensif et avec son rétroéclairage.
Cosmic s’inscrit à merveille dans les salles d’attente d’hôtels, dans les zones de passage de centres commerciaux, dans les entrées de restaurants ou de bureaux.
Corps/diffuseur : en matière thermoplastique résistant au petits choc mécanique; prêt pour un montage mural/ plafond.
LED : maintien du flux lumineux à 80%: 30.000h (L80B10). Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
IP40 IK04
Corps/diffuseur : en matière thermoplastique résistant au petits choc mécanique; prêt pour un montage mural/ plafond
LED : maintien du flux lumineux à 80%: 30.000h (L80B10).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
CCTSWITCH
3000K - 1589lm - CRI>80
18
4000K - 1877lm - CRI>80
5700K - 1709lm - CRI>80
Corps/diffuseur : en matière thermoplastique résistant au petits choc mécanique; prêt pour un montage mural/ plafond
LED : maintien du flux lumineux à 80%: 30.000h (L80B10).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
CCTSWITCH
Cosmic R - CCT SWITCH - DECOR LINE
LED blanc 0,70 293 22046311-00 24
LED blanc 0.90 400 22046312-00 36
3000K - 2427lm - CRI>80
4000K - 2734lm - CRI>80
5700K - 2574lm - CRI>80
3000K - 3835lm - CRI>80
4000K - 4340lm - CRI>80
5700K - 4051lm - CRI>80
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
Rond plafonnier aux multiples possibilités décoratives, parfait pour créer des effets de lumière en hôtellerie.
Corpo: en ABS; prêt pour un montage mural/ plafond
Diffuseur : en polycarbonate, antiéblouissement, incassable et auto-extinguible
LED : maintien du flux lumineux à 80%: 40.000h (L80B20).
Facteur de puissance >0,9.
Rond 415 - CCT MULTICOLOR
Rond 520 - CCT MULTICOLOR
La télécommande inclue permet de :
• allumer ou éteindre l’éclairage périphérique (seulement 3000K)
• passer de la lumière chaude (3000K) à la lumière neutre (4000K) ou froide (5700K)
• varier l’intensité lumineuse (éclairage périphérique non gradable)
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : la télécommande inclue permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
Mini Pastilla est un luminaire à LED haute performance, idéal pour remplacer les appareils traditionnels dans toutes les applications. Son étrier de fixation réglable permet de l’encastrer dans des trous de 66 mm à 166 mm de diamètre.
Mini Pastilla
Mini Pastilla est un luminaire à LED haute performance, idéal pour remplacer les appareils traditionnels dans toutes les applications. Son étrier de fixation réglable permet de l’encastrer dans des trous de 66 mm à 166 mm de diamètre.
Corps/dissipateur : en aluminium moulé sous pression
Diffuseur : en polycarbonate, antiéblouissement, incassable et auto-extinguible.
Équipement : étrier de fixation réglable pour encastrement.
LED : maintien du flux lumineux à 80%: 30.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
Corps/dissipateur : en aluminium moulé sous pression
Diffuseur : en polycarbonate, antiéblouissement, incassable et auto-extinguible.
Équipement : étrier de fixation réglable pour encastrement.
LED : maintien du flux lumineux à 80%: 30.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
Corps : en polycarbonate incassable et auto-extinguible.
Diffuseur : en polycarbonate, antiéblouissement, incassable et auto-extinguible.
Equipement : équipé de plaque pour la fixation au plafond/mur.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
Pastilla
Pastilla - version avec capteur de lumière / présence (stepDIM) CLD (sensor stepDIM)
DÉTECTEUR DE PRÉSENCE stepDIM intégré (sous-code -19) : dispositif électronique qui détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne détecte aucun mouvement, en fonction de la luminosité mesurée dans la pièce, après une temporisation d’attente il se produit une gradation de la lumière selon le niveau défini ou l’éclairage s’éteint après une temporisation définie.
Télécommande incluse de série pour contrôler ou modifier facilement et rapidement les paramètres une fois l’installation effectuée, sans avoir à accéder directement au luminaire.
ON OFF
M/R
Appuyer sur le bouton « ON/OFF » pour allumer ou éteindre la lumière, en désactivant le détecteur. Appuyer brièvement sur le bouton « M/R » pour activer le détecteur.
DIM+ DIM-
Appuyer brièvement sur le bouton « M/R » pour restaurer tous les paramètres aux dernières configurations enregistrées. Appuyer longuement sur le bouton « M/R » pour réinitialiser tous les paramètres aux réglages d’usine. 30m ∞ 0s 1m
Appuyer brièvement sur le bouton « DIM+/DIM- » pour régler la luminosité. La luminosité se modifie par palier de 5 %, de 50 % à 100 %.
Période de stand-by (veille) : régler la temporisation de veille sur 0s/1min/30min/+∞ 10% 30% Niveau de luminosité en veille : régler le niveau de luminosité en veille sur 10 %/30 %
50lux disable 5lux 15lux
100% 25% 50% Zone de détection : régler la zone de détection sur 25 %/ 50 %/100 % 5m 10m 5s 1m
EXEMPLE DE FONCTIONNEMENT EN MODE SÉCURITÉ (NIVEAU DE LUMINOSITE ÉTEINT)
Quand aucun mouvement n’est détecté, la lumière reste éteinte.
Quand un mouvement est détecté, le détecteur allume la lumière à 100 % de luminosité.
La lumière reste allumée à 100 % pendant le temps de temporisation prédéfini (5sec/1min/5min/10min).
EXEMPLE DE FONCTIONNEMENT EN MODE ÉCONOMIE D’ÉNERGIE (NIVEAU DE LUMINOSITE ÉTEINT)
Détecteur de luminosité diurne : régler le seuil de luminosité diurne sur 5lux/15lux/50lux/désactivé.
Temps de temporisation : régler le temps de maintien de la lumière sur 5s/1min/5min/10min.
Après une temporisation d’attente définie, le détecteur éteint la lumière.
Quand aucun mouvement n’est détecté, la lumière reste éteinte.
Quand un mouvement est détecté, le détecteur allume la lumière à 100 % de luminosité.
La lumière reste allumée à 100 % pendant le temps de temporisation prédéfini (5sec/1min/5min/10min).
Quand aucun mouvement n’est détecté et une fois écoulée la temporisation d’attente, le détecteur active la gradation de la lumière selon le niveau de luminosité prédéfini (10 % ou 30 % de luminosité).
Après une temporisation d’attente définie, le détecteur éteint la lumière.
Pastilla CCT / POWER SWITCH : vous obtenez, en un seul corps, un luminaire complet pour toutes les exigences de projet, parce que la température de couleur (3000K-4000K-5700K) peut être réglée sur 2 formats de puissance afin de maintenir la continuité esthétique, tout en diversifiant l’intensité lumineuse.
POWER SWITCH = la version standard inclut un commutateur pour sélectionner la puissance totale de l’appareil : 10W/15W - 13W/18W - 17W/24W.
CCT SWITCH = la version standard inclut un commutateur pour sélectionner la température de couleur : 3 000K - 4 000K - 5 700K.
CAPTEUR DE LUMIÈRE / PRÉSENCE ON-OFF (sous-code - 19) : Il s’agit d’un détecteur qui Il détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne capte aucun mouvement, la lumière s’éteint après un délai défini.
DIP 2 3 TIME I ON ON 5sec
II ON - 1min
III - ON 3min IV - - 10min
TEMPS DE TEMPORISATION : nous entendons la période de temps pendant laquelle la lumière restera ALLUMÉE (ON) après la dernière détection.
4 LUX I ON 25lux II - *Disable
SEUIL DE LUMINOSITÉ DIURNE : le détecteur de luminosité diurne précède le détecteur de mouvement. Définir la valeur-seuil selon les exigences spécifiques. En cas de désactivation (*Disable), seul le détecteur de mouvement fonctionne.
LED : maintien du flux lumineux à 80%: 30.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
LED : maintien du flux lumineux à 80%: 30.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
- 1359lm - CRI>80
- 1482lm - CRI>80
- 1420lm - CRI>80
- 1881lm - CRI>80
- 2052lm - CRI>80
- 1967lm - CRI>80
La caractéristique principale de ce luminaire est la technologie de « changement de température de couleur » : intégré à son corps, le sélecteur permet de choisir la température de couleur préférée (3000K-4000K-5700K) pour s’adapter à la plupart des installations.
Pastilla Q - CCT/POWER SWITCH
Pastilla - CCT/POWER SWITCH
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
Pastilla Screen
Pastilla Screen 1
(1)
blanc 1,10 330
42812-39 24 3000K - 258lm - CRI>80
42812-00
- 271lm - CRI>80
Pastilla avec diffuseur antiéblouissement qui permet de réduire l’éblouissement direct et de créer de beaux jeux de lumière.
Pastilla Screen 2
(1) LED blanc 0.60 220
Pastilla avec diffuseur antiéblouissement qui permet de réduire l’éblouissement direct et de créer de beaux jeux de lumière.
292 Pastilla J 2.0
Pastilla J 2.0 plafonnier facile à installer sur le mur/au plafond, avec corps en polycarbonate autoextinguible à haute résistance (IK07) et degré de protection élevé (IP65), en classe II. Le luminaire est équipé de LED haute efficacité pour une très grande économie d’énergie
Equipement : équipé de plaque pour la fixation au plafond/mur.
Corps : en polycarbonate incassable et auto-extinguible.
Diffuseur : en polycarbonate, antiéblouissement, incassable et auto-extinguible.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20).
Facteur de puissance >0,9. Groupe de risque photobiologique: Groupe 0 (exempt de risque).
POUR
Disponibles versions avec gradation DIP-SWITCH DIPSWITCH (ON-OFF) et configurations SMART à contrôle Wi-Fi ou CASAMBI.
FAIRE
GRIMPER ENCORE PLUS L’ÉCONOMIE D’ÉNERGIE, VERSIONS DISPONIBLES
Son design sobre et compact convient à toutes les applications en extérieur, comme balcons, porches et terrasses, ainsi qu’à celles en intérieur, comme escaliers d’immeuble, rez-de-chaussée et parties communes.
Le plafonnier existe en températures de couleur 3 000K et 4 000K, avec un haut rendu des couleurs (CRI≥80) qui est le gage d’un éclairage efficace, agréable et sûr.
La souplesse d’emploi est garantie par la grande variété de versions disponibles : gradation DALI (CLD D-D) , ou système de secours centralisé (CLD EC) , secours 1/3h (CLD E) et secours 3h + détecteur de présence (CLD E).
L’utilisation rationnelle de la lumière est renforcée par le détecteur de présence qui fait fonctionner l’appareil uniquement si nécessaire, optimisant ainsi encore plus les très bonnes économies d’énergie.
22042711-19 4000K - 2898lm - CRI≥80 Télécommande code 81418618 à commander séparément avec supplément, pour modifier les paramètres après l’installation sans avoir à accéder directement au luminaire.
RADAR SENSOR intégré (sous-code -19) : dispositif électronique qui détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne détecte aucun mouvement, en fonction de la luminosité mesurée dans la pièce, l’éclairage s’éteint après une temporisation définie
Tortuga 2.0 - CCT/POWER SWITCH - EM - SENSOR
CLD E + sensor (ON-OFF)
LUMEN SORTANT (tq= 25 °C)
LED couleur peso Ø mm code W tot K - ølm - CRI
3000K - 1045lm - CRI>80
4000K - 1100lm - CRI>80
6000K - 1100lm - CRI>80
3000K - 1425lm - CRI>80
4000K - 1500lm - CRI>80
6000K - 1500lm - CRI>80
3000K - 1900lm - CRI>80
4000K - 1995lm - CRI>80
6000K - 1995lm - CRI>80
Corps : en polycarbonate incassable et auto-extinguible avec diffuseur en polycarbonate, antiéblouissement, incassable et auto-extinguible.
LED : maintien du flux lumineux à 80%: 80.000h (L80B20) Facteur de puissance >0,9.
Tortuga 2.0 est équipé d’un bornier pour alimentation électrique en classe II avec possibilité de connexion en loop-in.
Circuit SEC. 3h séparé : 3W (puissance du circuit de charge) – 120 lm à 6000K.
TORTUGA 2.0 CCT / POWER SWITCH - EM - SENSOR: dans un seul luminaire, vous disposez d’un appareil complet, parfaitement intégrable dans n’importe quel environnement architectural grâce à un switch qui permet de sélectionner la température de couleur souhaitée (3000K-4000K-6000K) parmi 3 formats de puissance. Cela permet de conserver une continuité esthétique tout en diversifiant l’intensité lumineuse. De plus, Tortuga 2.0 inclut en standard une cellule de présence/lumineuse capable d’allumer ou d’éteindre le plafonnier selon la détection de présence et la luminosité ambiante, ainsi qu’une fonction de SECours intégrée avec circuit séparé et LED dédiés (avec bouton test), garantissant une autonomie de 3h en cas de coupure d’alimentation, conforme aux normes de sécurité.
CAPTEUR DE LUMIÈRE / PRÉSENCE ON-OFF : Il s’agit d’un détecteur qui Il détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne capte aucun mouvement, la lumière s’éteint après un délai défini.
PLAGE DE DÉTECTION : nous entendons la zone de détection pouvant être réglée en configurant les interrupteurs DIP pour une application spécifique.
TEMPS DE TEMPORISATION : nous entendons la période de temps pendant laquelle la lumière restera ALLUMÉE (ON) après la dernière détection.
CAPTEUR DE LUMINOSITÉ DIURNE : le détecteur de luminosité diurne précède le détecteur de mouvement. Définir la valeur-seuil selon les exigences spécifiques. En cas de désactivation (Disable), seul le détecteur de mouvement fonctionne.
CCT SWITCH = la version standard inclut un commutateur pour sélectionner la température de couleur: 3000K - 4000K - 6000K.
EM TEST BUTTON : fournit des informations en temps réel sur l’état de l’appareil en réalisant tous les tests mentionnés. Une façon simple de réduire les coûts et de simplifier l’inspection et la maintenance du système.
Circuit de secours S.E. (Seulement Urgence): en cas de coupure de courant, la lampe reliée au circuit de secours reste allumée et permet d’éviter ainsi les désagréments dus à une interruption soudaine de l’alimentation. Le dispositif a une autonomie de 3h. Lorsque l’alimentation est rétablie, la batterie se recharge automatiquement
POWER SWITCH = la version standard inclut un commutateur pour sélectionner la puissance totale de l’appareil : 11W/15W/19W.
1) Une brève pression (>1s) sur le bouton lance un test fonctionnel d’une durée de 5 secondes (la capacité de la batterie doit être supérieure à 5 % = recharge 30 min).
2) Une pression prolongée sur le bouton (>10s) réinitialise le temporisateur (reset du système).
INDICATEUR LED ÉTAT DESCRIPTION
VERT FIXE Veille, système OK Fonctionnement sur tension secteur, batterie chargée
VERT (clignotement rapide 0,25s on/off) Test fonctionnel en cours Test fonctionnel en cours
VERT (clignotement lent 1s on/off) Test d'autonomie en cours Test d'autonomie en cours
ROUGE FIXE
Défaut plafonnier Circuit ouvert, court-circuit ou défaut LED
ROUGE (clignotement rapide 0,25s on/off) Défaut capacité batterie Test d'autonomie batterie échoué
ROUGE (clignotement lent 1s on/off)
VERT ET ROUGE éteint
Défaut batterie Tension batterie incorrecte, court-circuit ou circuit ouvert
Fonctionnement sur batterie Mode SEC. : réseau déconnecté ou panne de courant
WW = 3000K (blanc chaud)
NW = 4000K (blanc neutre)
CW = 6000K (blanc froid)
Tortuga - secours et capteur de lumière / présence
SENSOR
Corps : en polycarbonate incassable et auto-extinguible avec diffuseur en polycarbonate, antiéblouissement, incassable et auto-extinguible.
LED : maintien du flux lumineux à 70%: 40.000h (L70B50). Facteur de puissance >0,9.
Tortuga
couleur poids Ø mm code code W tot K - ølm - CRI
(1) LED blanc 0.70
(2) LED blanc 1,10
Sur demande : disponible en version DIMM-DALI.
42410-00
42411-00
42412-00
- 1436lm - CRI>80
- 1562lm - CRI>80
Version EM 3 heures.
Tortuga SENSOR - avec capteur de lumière / présence (ON-OFF) - 220/240V CLD sensor (ON-OFF) LUMEN SORTANT (tq= 25 °C)
Sur demande: câblage de sécurité à alimentation centralisée CLD-EC (sous-code -0050).
CAPTEUR DE LUMIÈRE / PRÉSENCE ON-OFF (sous-code -19) : dispositif électronique qui détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne détecte aucun mouvement, en fonction de la luminosité mesurée dans la pièce, l’éclairage s’éteint après une temporisation définie
Argon 3.6 en délicate version blanche pour intérieur; elles sont aussi indiquées pour l’éclairage des centres commerciaux, des salles d’exposition et pour zones alimentaires.
Corps : aluminium moulé sous pression.
Diffuseur : polycarbonate à disques concentriques.
Équipement : avec connectique rapide.
IP65 IK08
3500 Argon 3.6
LED : facteur de puissance : ≥0,9. Maintien du flux lumineux à 80%: 50.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Argon en couleur blanche : version eh aluminium moulé sous pression lisse, facile à entretenir/nettoyer, parfaite pour centres commerciaux, des salles d’exposition et pour zones alimentaires.
Corps : aluminium moulé sous pression avec ailettes de refroidissement incorporées dans le cache.
Diffuseur : polycarbonate à disques concentriques
Équipement : avec connectique rapide.
Lucente
LED : facteur de puissance : ≥0,9. Maintien du flux lumineux à 80%: 80.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Réflecteur UGR<25 22092772-00
En aluminium moulé sous pression, oxydé anodiquement avec épaisseur 3µ et brillanté, pour un rendement lumineux élevé.
3700 Lucente 3.1
Étrier en acier peint avec échelle graduée pour l’orientation ±90/180° de l’appareil.
IP65 IK08
Lucente - POWER SWITCH
POWERSWITCH
Corps : aluminium moulé sous pression avec ailettes de refroidissement incorporées dans le cache.
Diffuseur : polycarbonate à disques concentriques
Équipement : avec crochet pliable (version 2.9) de suspension et connectique rapide.
Étrier en acier peint avec échelle gra
duée pour l’orientation ±90/180° de l’appareil.
POWER SWITCH: le luminaire est équipé de série d’un driver avec interrupteur de sélection de la puissance totale (3 formats de puissance). Un seul corps forme un luminaire complet pour répondre à toutes les exigences de projet. La version standard inclut un commutateur pour sélectionner la puissance totale de l’appareil:
Low = 100W
Medium = 150W
High = 200W
LED : facteur de puissance : ≥0,9. Maintien du flux lumineux à 80%: 80.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Réflecteur UGR<25
22092772-00
En aluminium moulé sous pression, oxydé anodiquement avec épaisseur 3µ et brillanté, pour un rendement lumineux élevé.
LED : facteur de puissance : ≥0,9. Maintien du flux lumineux à 80%:
50.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Lucente Lucente 2.9 - CCT / POWER / BEAM ANGLE SWITCH - Vous obtenez, en un seul corps, un luminaire complet pour toutes les exigences de projet, parce que le faisceau lumineux peut être réglé sur 3 températures de couleur et sur 3 formats de puissance, afin de maintenir la continuité esthétique, tout en diversifiant l’intensité lumineuse. Ces qualités en font un appareil d’exception pour l’éclairage des centres commerciaux, des salles d’exposition
CCT SWITCH = la version standard inclut un commutateur pour sélectionner la température de couleur : 3 000K - 4 000K - 6 500K.
POWER SWITCH = la version standard inclut un commutateur pour sélectionner la puissance totale de l’appareil : 150W - 175W - 200W.
BEAM ANGLE SWITCH = la version standard inclut un commutateur pour sélectionner le type de faisceau lumineux: 60° - 90°.
Ce appareil se caractérise principalement par sa nouvelle technologie de « modification de température de couleur » situés sur le corps de l’appareil, les 3 sélecteurs intégrés permettent de :
• sélectionner le type de luminosité selon 3 plages de puissance en sortie : Low = 150W Medium = 175W High = 200W
• sélectionner le type de faisceau lumineux:
• sélectionner 3 différentes températures de couleur pour s’adapter à la plupart des installations :
300 LucenteLucente - SENSOR
SENSOR STAND-ALONE
Corps : aluminium moulé sous pression avec ailettes de refroidissement incorporées dans le cache.
Diffuseur : polycarbonate à disques concentriques
Équipement : avec connectique rapide.
Capteur de lumière / présence (sous-code - 1219) : Il s’agit d’un détecteur qui Il détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne capte aucun mouvement, la lumière s’éteint après un délai défini.
Détecteur de présence et de luminosité - STAND-ALONE
Lucente avec cellule de présence/lumineuse stand-alone en mode de fonctionnement 0/10V.
Tension secteur
CARACTÉRISTIQUES TECHNIQUES
220-240 Vac - 50/60 Hz
Fréquence 5,8 GHz±75 MHz
Angle de détection plafond : 360°
Plage de détection 8-16 m max. (réglable)
Hauteur d'installation plafond : 12 m (≤ 15 m max.)
Consommation électrique ≤ 0,6 W (standby)
Technologie Micro-ondes
Température de fonctionnement cellule -20 ... +70 °C
Télécommande (option code 22099031-00) pour modifier les paramètres après l’installation sans devoir accéder directement à l’appareil.
Si le détecteur ne détecte aucun mouvement, le luminaire garde un éclairement constant et prédéterminé pendant une durée prédéfinie.
Si le détecteur détecte un mouvement dans la zone contrôlée, le luminaire passe automatiquement à une puissance de 100 %.
DÉFINITION DES PARAMÈTRES
Technologie Dipswitch (version standard) Télécommande (option)
Luminosité ambiante (réglable) 4 100lux / OFF 2lux / 10lux /30lux / 50lux / 80lux / 120lux/ OFF
Niveau de gradation stand-by (réglable) 5-6 10% / 30% / OFF
Si le détecteur ne détecte aucun mouvement, après une temporisation définie, il repasse au niveau d’éclairement prédéterminé.
Télécommande
22099031-00
Télécommande pour modifier les paramètres après l’installation sans devoir accéder directement à l’appareil.
LED : facteur de puissance :
Maintien du
50.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Lucente - SENSOR
LED : facteur de puissance : ≥0,9. Maintien du flux lumineux à 80%:
50.000h (L80B20).
Groupe de risque photobiologique: groupe 0 (exempt de risque).
302 Sevilla
Corps : aluminium moulé sous pression.
Diffuseur : verre trempé transparent épaisseur 4 mm résistant aux chocs thermiques et aux chocs mécaniques.
Équipement : étrier galvanisé et peint, câble pour le raccordement au secteur.
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9. Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 1
IP65 IK08
ASYMÉTRIQUE
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 2
LED graphite
Sevilla 2 - asymétrique
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 3
Sevilla - SENSOR
CARACTÉRISTIQUES TECHNIQUES
Alimentation
220-240V AC Fréquence 50Hz
Luminosité ambiante <10-2000 Lux (réglable)
Temps de temporisation min: 10sec±3sec max: 7min±3min
Zone de détection 120°
Distance de détection 2-8m
Hauteur d’installation
1.8m~2.5m
Vitesse de détection 0,6-1-1,5 m/s
RÉGLAGE ET ESSAI DU DÉTECTEUR DE MOUVEMENT
Capteur de lumière / présence (souscode - 19) : Il s’agit d’un détecteur qui Il détecte immédiatement tous les déplacements dans son champ d’action. Si le détecteur capte un mouvement dans la zone contrôlée, la lumière reste allumée. Si le détecteur ne capte aucun mouvement, la lumière s’éteint après un délai défini.
SENS : sensibilité de détection du mouvement de 8 m à 2 m, de 0,6 m/s à 1,5 m/s. Tourner le bouton dans le sens des aiguilles d’une montre pour diminuer, dans le sens inverse des aiguilles d’une montre pour augmenter la distance de détection
EXEMPLE : la valeur minimale signifie que la zone de détection est comprise entre 0 et 2 mètres. La valeur maximale signifie que la zone de détection est comprise entre 8 et 10 mètres. nb. Hauteur d’installation : 1.8m~2.5m
LUX : niveau de luminosité ambiante de 30 lux (icône Lune) à 10 000 lux (icône Soleil). Tourner le bouton dans le sens des aiguilles d’une montre pour augmenter, dans le sens inverse des aiguilles d’une montre pour diminuer.
EXEMPLE : la valeur minimale (icône Lune) signifie que la lumière s’enclenche uniquement à partir du crépuscule jusqu’au lever du soleil après la détection d’un mouvement. La lumière ne s’active pas en présence de lumière diurne. La valeur maximale signifie que la lumière s’allume dès qu’un mouvement est détecté, de jour comme de nuit
TIME : durée de l’éclairage après la détection du mouvement, de 10 s ± 3 s à 8 minutes. Tourner le bouton dans le sens des aiguilles d’une montre pour diminuer, dans le sens inverse des aiguilles d’une montre pour augmenter.
EXEMPLE : la valeur minimale signifie que la lumière s’allume pendant 10 secondes après la détection du mouvement. La valeur maximale signifie que la lumière s’allume pendant 8 minutes après la détection du mouvement. Le réglage de la TEMPORISATION permet de contrôler automatiquement la lumière en définissant une durée appropriée et de réduire directement la consommation électrique.
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla - SENSOR
Sevilla 1 - avec capteur de lumière / présence (ON-OFF)
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 2 - avec capteur de lumière / présence (ON-OFF)
Sevilla 4
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9. Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 5
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9. Groupe de risque photobiologique: groupe 0 (exempt de risque).
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 6 - asymétrique
Dotations : avec câble pour le raccordement au secteur L = 0,5 m.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance ≥0,9.
Groupe de risque photobiologique: groupe 0 (exempt de risque).
Sevilla 7 - asymétrique
308 Roda BASIC
Équipement : étriers en acier inox pour pose en plafonnier/suspension; connecteur étanche pour une installation rapide.
Corps/diffuseur : polycarbonate extrudé
LED: maintien du flux lumineux à 70%: 60.000h (L70B50) Facteur de puissance : ≥0,9.
1784 Roda BASIC
1784 Roda BASIC - ligne continue
0,40
0,90 1566
Installation avec câble Raccordement électrique en ligne continue avec câble utilisant le connecteur standard.
Corps : moule à injection, en polycarbonate gris, RAL 7035, incassable, protection aux rayons UV
LED : maintien du flux lumineux à 80%: 80.000h (L80B20).
Facteur de puissance : ≥0,9.
Roda - crochets inox
1782 Roda - crochets en inox
Équipement: étrier en acier inox, une fois placé sur la surface d’installation, plafond ou mur, il permet l’installation immédiate du luminaire Verrou à ressort de série, permet l’accrochage rapide de tous les systèmes de suspension à chaînette; connecteur étanche pour une installation rapide
IP65IK08
Corps : moule à injection, en polycarbonate gris, RAL 7035, incassable, protection aux rayons UV LED : maintien du flux lumineux à 80%: 80.000h (L80B20).
Facteur de puissance : ≥0,9.
1783 Roda - crochets en
Équipement: étrier en acier inox, une fois placé sur la surface d’installation, plafond ou mur, il permet l’installation immédiate du luminaire Verrou à ressort de série, permet l’accrochage rapide de tous les systèmes de suspension à chaînette; connecteur étanche pour une installation rapide
Projecteurs - Rails
Installés sur le rail rail MICRO basse tension, les nouveaux spots de la gamme Fosnova 48V DC peuvent composer le système lumière dans tous les projets exigeant un éclairage d’accentuation à basse consommation d’énergie, ainsi que des accessoires lumineux de grand impact esthétique.
Corps : en aluminium moulé sous pression, avec adaptateur.
LED : sources lumineuses haute efficacité (CRI 92).
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Disponible prochainement, CASAMBI VOICE :
Une interface révolutionnaire pour contrôler les appareils DALI aussi bien depuis l’appli CASAMBI en mode Bluetooth qu’avec les commandes vocales transmises aux assistants, AMAZON ALEXA/GOOGLE HOME/ MATTER, en mode Wifi. Les deux systèmes, CASAMBI et AMAZON ALEXA/GOOGLE HOME/MATTER, sont indépendants, communiquent entre eux et s’actualisent réciproquement.
Assist ant
Adaptateur wireless CASAMBI
DALI-master pour contrôler jusqu’à max. 8 groupes/max. 64 projecteurs
DALI, pour les rails basse tension 48V DC. Contrôlé par Bluetooth, ce dispositif master DALI sert à surveiller des lampes DALI depuis des dispositifs mobiles et applications CASAMBI.
Sur
Focus SLIM 5.0 -
Sur
LED : maintien du flux lumineux à 80%:
Sur
Focus SLIM 7.0 - 48V
48V
couleur poids
COB blanc 0,40 22108813-1241
COB
COB blanc
noir 22108835-6841
Sur demande : faisceau elliptique 21°x50°.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
LED couleur poids
COB blanc 0,40 22109510-1241
noir 22109530-1241
COB blanc 0,40 22109510-6841
noir 22109530-6841
COB blanc 0,40 22109511-1241
noir 22109531-1241
COB blanc 0,40 22109511-6841
noir 22109531-6841
COB blanc 0,40 22109512-1241
noir 22109532-1241
COB blanc 0,40 22109512-6841
noir 22109532-6841
Sur demande : faisceau elliptique 21°x50°.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Asso “A” mini T - 48V DC - installable aussi sur les courbes rail MICRO P CLD D-DIG (DALI) LUMEN SORTANT (tq= 25 °C)
LED couleur poids code W tot K - ølm - CRI - degrés
DALI-master pour contrôler jusqu’à max. 8 groupes/max. 64 projecteurs DALI, pour les rails basse tension 48V DC. Contrôlé par Bluetooth, ce dispositif master DALI sert à surveiller des lampes DALI depuis des dispositifs mobiles et applications CASAMBI.
Boîtier d’alimentation 100W pour rail MICRO P blanc 22962010-00 noir 22962030-00
Fourni avec alimentation 220–240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
Fourni avec alimentation 220–240 V~ 50/60 Hz – Tension de sortie 48 V DC, avec bus DALI traversant, à compléter avec l’optocoupleur DALI 22092100-00.
Optcoupleur DALI
Optcoupleur DALI
Avec sa forme spéciale et son design simple et sobre, cette version à LED haut rendu des couleurs satisfait aux exigences de l’éclairage de mise en valeur. Finalement, un nouveau spot totalement orientable pour créer un éclairage extrêmement efficace, en mesure de faire ressortir les espaces et les objets éclairés.
Corps : en aluminium moulé sous pression.
Groupe optique : face en polycarbonate noir (sur demande en couleur blanche).
Lentille : en PMMA, haute performance avec facteur d’éblouissement très faible.
Equipement : avec adaptateur universel pour les versions pour rail
LED : sources lumineuses haute efficacité (CRI>90).
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Matrix
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Matrix Q5 DARK - DIP SWITCH - CRI>90
Matrix Q5 Dark “C” - adaptateur universel
LED couleur poids code I out W tot K - ølm - CRI - dégres
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95. GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm -
Matrix Q4 DARK “D” - patère
GRADATION PAR DIP SWITCH
LED blanc 0,90
-00
Sur demande : version gradable 1-10V DALI -1241 et -3941
GRADATION PAR DIP SWITCH
ølm - CRI - degrés
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
337 Matrix Q9 DARK - DIP SWITCH
-00
Sur demande : version gradable DALI -1241 pour une utilisation avec le rail OMNITRACK PLUS
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Matrix Q9 DARK “D” - patère
Sur demande : version
Focus - DIP SWITCH - CRI
Corps : en aluminium moulé sous pression.Groupe optique aluminium moulé sous pression avec dissipateur anodisé.
Version avec lentille : PMMA, haute performance avec facteur d’éblouissement très faible.
Version avec reflecteur : en aluminium moulé sous pression de haute rendement et anti-reflets.
Equipement : avec adaptateur universel pour les versions pour rail. Driver électronique séparé par les LED.
LED : sources lumineuses haute efficacité (CRI 92).
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
couleur poids
Les optiques de FOCUS 5.0 ZOOM sont le meilleur choix pour l’éclairage d’accentuation dans les lieux exigeant une lumière de très grande qualité et une variété de faisceaux lumineux. Leur objectif principal est d’attirer l’attention sur le design ou sur les détails de l’objet exposé, et les optiques peuvent aussi apporter profondeur, ainsi que varier et valoriser l’aspect général de l’endroit. FOCUS 5.0 ZOOM permet de gérer l’ouverture de faisceau via le réglage mécanique situé sur l’optique. En tournant simplement la bague, il est possible de choisir de manière intuitive le faisceau lumineux approprié à l’élément à éclairer. Un seul spot met à disposition un système optique en mesure de modifier l’angle d’ouverture du faisceau lumineux, en passant d’une émission intensive de type SPOT (environ 15°) à une émission EXTENSIVE (environ 45°) de manière fluide et progressive pour offrir un confort visuel maximal.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Focus 5.0 ZOOM - DIP SWITCH - CRI 92
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
K
ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
GRADATION PAR DIP
LUMEN SORTANT (tq= 25 °C)
K - ølm - CRI - degrés
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95. Focus 5.0 ZOOM -
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Focus 7.0 L - DIP SWITCH - patère
GRADATION
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Le secteur de l’éclairage professionnel, dont architecturel et design, commercial et industriel, bénéficie de systèmes de gestion intelligente parmi les plus modernes : ajuster et contrôler la lumière dans sa direction, sa dimension et sa couleur, pour composer des scénographies lumineuses uniques, aussi à distance et par Smartphone. Le tout en faveur d’économies significatives et d’une plus petite consommation. Équipées de la technologie Dynamic Beam Shaping™, les lentilles de Focus LENS VECTOR autorisent la gestion et le contrôle numériques de l’éclairage. L’extraordinaire technologie à cristaux liquides, appliquée à la lentille LED, peut façonner le faisceau lumineux.
Focus avec technologie LENS VECTOR permet de gérer le faisceau lumineux. Grâce au contrôle numérique des cristaux liquides, plus besoin de changer d’optiques ou de réflecteurs pour créer des scénarios de lumière.
Les spots de la gamme comportent une optique variable, soit en mesure de gérer l’ouverture de faisceau au moyen d’un input numérique, sans aucun système mécanique. Le système optique est capable de modifier l’angle d’ouverture du faisceau de manière dynamique. Le passage d’une émission intensive de type SPOT (environ 10°) à une émission EXTENSIVE WIDE FLOOD (environ 50°) se fait de manière fluide et progressive pour offrir un confort visuel maximal.
Focus LENS VECTOR exploite la nature des cristaux liquides : les molécules de cristaux liquides sont allongées et naturellement alignées dans la même direction. La lentille se compose de deux substrats de verre séparés par des entretoises et soudés pour contenir le matériau à cristaux liquides dans une sorte de « sandwich ».
Quand un champ électrique est appliqué à la lentille, les molécules de cristaux liquides changent d’orientation pour refocaliser la lumière traversant la lentille. La technologie LENS VECTOR consiste à employer des lentilles plates contenant des molécules à cristaux liquides, dont l’orientation est commandée par un champ électrique en mesure d’activer un processus de diffusion de la lumière jusqu’à 50° maximum.
La technologie de Focus avec LENS VECTOR fonctionne avec la plupart des sources lumineuses directionnelles et est compatible avec les systèmes de gradation les plus répandus :
• 0-10V
• DALI
• DMX
• Bluetooth
L’application Casambi, disponible pour iOS et Android, permet de dimmer la source lumineuse, de configurer l’ouverture de faisceau, de créer des scénographies dynamiques et de modifier la température de couleur.
Focus 5.0 R - DIP SWITCH - CRI 92
Focus 5.0 R - DIP SWITCH - adaptateur universel
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail
Focus 5.0 R - DIP SWITCH - patère
-00
COB blanc 0,80 22208610-68 350 14
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
Corps : en aluminium moulé sous pression.
Equipement : avec adaptateur universel pour les versions pour rail.
LED : sources lumineuses haute efficacité (CRI 92).
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Focus SLIM “Q” 5.0 - DIP SWITCH
noir 22109032-68
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS Sur demande : version ELLIPTIQUE 21° x 50°.
noir 22109232-68 Version avec adaptateur escamotable (sur demande version gradable DALI -1241 et -6841 max. 500mA) compatible uniquement avec le rail OMNITRACK PLUS
Focus SLIM “Q” 111 - DIP SWITCH - CRI 92 -
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Focus SLIM “Drone” 5.0 - DIP SWITCH - CRI 92
Sur demande : version gradable
-1241 et -6841
Avec dispositif de réglage millimétrique; commander à part suspensions.
Suspension électrifique avec câble blanc 22003190-00 noir 22003130-00
Avec câble en acier (L = 150 cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension simple nikelèe 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm) Charge max.: 20 Kg. (2pcs).
COB
Focus SLIM “Drone” 111 - DIP
noir
COB blanc 3,50
72212-00
72232-00
noir 22072232-68
Sur demande : version gradable DALI -1241 et -6841
Avec dispositif de réglage millimétrique; commander à part suspensions.
Suspension simple nikelèe 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150cm) Charge max.: 20 Kg. (2pcs).
Suspension électrifique avec câble blanc 22003190-00 noir 22003130-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
362 Focus SLIM “T”
Corps : en aluminium moulé sous pression.
Equipement : avec adaptateur universel pour les versions pour rail.
LED : sources lumineuses haute efficacité (CRI 92).
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Focus SLIM “T” 5.0 - DIP SWITCH - CRI 92
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
Focus SLIM “T” 5.0 - DIP SWITCH - CRI 92 -
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
couleur
Focus SLIM “T” 5.0 - DIP SWITCH -
Focus SLIM “T” 5.0 - DIP SWITCH - encastré
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
GRADATION PAR
109632-68 Sur demande : version gradable DALI -1241 et -6841
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Sur demande : version gradable DALI -1241 et -6841
L’éclairage d’intérieur met de plus en plus l’accent sur le bien-être visuel, sur la qualité esthétique et sur l’économie d’énergie. Les nouvelles sources lumineuses à led assurent un excellent degré d’éclairement et un très bon rendu des couleurs. Les tout nouveaux projecteurs Asso sont tout simplement parfaits pour toutes les applications où jouent un rôle fondamental les reflets, les transparences, la qualité du blanc et des couleurs.
Corps : en aluminium moulé sous pression.
Reflecteur : en aluminium poli, de haute rendement et anti-reflets.
Equipement : avec adaptateur universel.
Peinture : par pulvérisation avec peinture époxy en polyester résistant aux rayons UV.
LED : sources lumineuses haute efficacité (CRI>90).
Maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Sur demande : version avec ouverture faisceau 28° et 36 °.
Asso “B” avec tiges représente le choix idéal pour l’éclairage d’accentuation dans des installations particulières. Avec un design moderne et une structure réglable, il est possible de mettre en lumière les détails architecturaux ou en valeur les œuvres d’art pour mettre en scène des atmosphères uniques. Sa souplesse d’emploi en fait un luminaire parfait pour des projets d’éclairage distinctifs.
Lentille : PMMA, haute performance avec facteur d’éblouissement très faible.
Equipement : complet avec tiges réglables et support de fixation.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,9.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Asso “B” small - DIP SWITCH
noir
40814-68
40834-68
COB blanc 0,30
40816-00
noir 22040836-00
COB blanc 0,30 22040816-68
noir 22040836-68
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq=
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C)
- ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
Asso B - DIP SWITCH - CRI>90 - avec adaptateur universel
Asso “B” medium - DIP SWITCH
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
-
COB blanc 0,60
noir
COB blanc 0,60
43314-00
43334-00
43314-68 600 22
- 2801lm - CRI>90 - 51° noir 22043334-68
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
PAR DIP SWITCH LUMEN SORTANT (tq=
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Asso “B” big - DIP SWITCH
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C)
- ølm - CRI - degrés
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
noir
COB blanc 0,70
43432-00
43412-68
noir 22043432-68
COB blanc 0,70
43414-00
noir 22043434-00
COB blanc 0,70 22043414-68
26 4000K - 3311lm - CRI>90 - 40° noir
22043434-68
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C)
- ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
GRADATION PAR DIP SWITCH
LUMEN SORTANT (tq= 25 °C) K - ølm - CRI - degrés
Asso B ZOOM MULTICOLOR - DIP SWITCH
ASSO « B » ZOOM - MULTICOLOR : vous obtenez, en un seul corps, un luminaire complet pour toutes les exigences de projet, parce que le faisceau lumineux peut être réglé sur 3 températures de couleur et sur 3 formats de puissance, afin de maintenir la continuité esthétique, tout en diversifiant l’intensité lumineuse. Ces qualités en font un appareil d’exception pour le commerce de détail, l’éclairage architectural et les musées.
La principale caractéristique de ce spot est sa nouvelle technologie de « changement de température de couleur/ puissance » situés sur l’adaptateur, les deux sélecteurs intégrés permettent de :
• sélectionner 3 différentes températures de couleur pour s’adapter à la plupart des installations :
= 2700K
= 4000K
• sélectionner le type de luminosité selon 3 plages de puissance en sortie :
Asso “B” mini 6W 8W 10W
Asso “B” small 8W 10W 12W
Asso “B” medium 10W 15W 20W
Asso “B” big 20W 25W 30W
Ce spot permet aussi de choisir l’ouverture du faisceau au moyen du réglage mécanique (bague) situé sur le corps. Il est ainsi possible d’ajuster, de manière très simple et intuitive, le faisceau lumineux dans une plage allant de 24° à 60° avec créneaux intermédiaires. Fluide et progressif, le passage conserve le confort visuel maximal.
WW
(blanc chaud)
NW
(blanc neutre)
CW = 6000K (blanc froid)
Système de réglage de l’angle d’ouverture du faisceau lumineux de 18° à 60° : liberté absolue de choisir le faisceau pour mettre en valeur l’objet éclairé.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Système de réglage de l’angle d’ouverture du faisceau lumineux de 17° à 45° : liberté absolue de choisir le faisceau pour mettre en valeur l’objet éclairé.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Système de réglage de l’angle d’ouverture du faisceau lumineux de 24° à 60° : liberté absolue de choisir le faisceau pour mettre en valeur l’objet éclairé.
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Système de réglage de l’angle d’ouverture du faisceau lumineux de 24° à 60° : liberté absolue de choisir le faisceau pour mettre en valeur l’objet éclairé.
ZOOM - MULTICOLOR : vous obtenez, en un seul corps, un luminaire complet pour toutes les exigences de projet, parce que le faisceau lumineux peut être réglé sur 5 températures de couleur et sur 2 formats de puissance, afin de maintenir la continuité esthétique, tout en diversifiant l’intensité lumineuse. Ces qualités en font un appareil d’exception pour le commerce de détail, l’éclairage architectural et les musées.
Ce spot permet aussi de choisir l’ouverture du faisceau au moyen du réglage mécanique (bague) situé sur le corps. Il est ainsi possible d’ajuster, de manière très simple et intuitive, le faisceau lumineux dans une plage allant de 20° à 50° avec créneaux intermédiaires. Fluide et progressif, le passage conserve le confort visuel maximal.
Acc. patère pour adaptateursuniversel blanc 22092610-00 noir 22092630-00
Acc. encastré
blanc 22091610-00
noir 22091630-00
A utiliser avec patère pour adaptateurs universel
La principale caractéristique de ce spot est sa nouvelle technologie de « changement de température de couleur/puissance » : le deux sélecteur intégré au corps de l’appareil permet de :
• sélectionner 5 différentes températures de couleur pour s’adapter à la plupart des installations :
• sélectionner le type de luminosité selon 2 plages de puissance en sortie :
Disponible en version Zoom sur base, à compléter avec l’accessoire 22092610/30-00.
(blanc chaud)
(blanc chaud)
(blanc neutre) (blanc neutre)
(blanc froid)
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Zoom medium - MULTICOLOR
COB noir 0,80 22044031-00
LED : maintien du flux lumineux à 80%: 50.000h (L80B20). Facteur de puissance >0,95.
Système de réglage de l’angle d’ouverture du faisceau lumineux de 20° à 50° : liberté absolue de choisir le faisceau pour mettre en valeur l’objet éclairé.
Système de réglage de l’angle d’ouverture du faisceau lumineux de 20° à 50° : liberté absolue de choisir le faisceau pour mettre en valeur l’objet éclairé.
Une famille de projecteurs couvrant la gamme de sources et de besoins en éclairage la plus complète en vue d'un parfait contrôle optique de la lumière émise. Une gamme d'appareils conçu e pour répondre aux différentes exigences de l'éclairage architectural et d’ accentuation: caractérisé par les performances et le vaste choix de sources lumineuses les plus innovantes afin d'offrir un confort visuel optimal.
Corps : en aluminium moulé sous pression avec trous de refroidissement.
Reflecteur : en aluminium satiné, de haute rendement et anti-reflets.
Peinture : par pulvérisation avec peinture époxy en polyester résistant aux rayons UV.
Normes : produits conformes aux normes EN 60598-1 CEI 34-21. Indice de protection conforme aux normes EN 60529.
LED : sources lumineuses haute efficacité (CRI>90).
Maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Groupe de risque photobiologique : groupe 0 (exempt de risque).
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
La lumière et le luminaire sont désormais des éléments essentiels de la vente. D’ailleurs, la clientèle exige maintenant des luminaires à led avec un CRI>90. Aujourd’hui, la tendance s’oriente vers des produits de plus en plus flexibles, en mesure d’optimiser la qualité de la lumière, de garantir l’économie d’énergie et de réduire les frais de maintenance.
L’indice de rendu des couleurs ou Couleur Rendering Index (CRI) détermine la capacité de la source lumineuse artificielle à restituer fidèlement la couleur de l’objet qu’elle éclaire. Son échelle de mesure va de 0 à 100, où 0 est le minimum et 100 le maximum. La lumière naturelle est la meilleure du point de vue physiologique, car elle possède un spectre complet des couleurs. Par conséquent, les luminaires avec un rendu élevé des couleurs sont essentiels pour garantir le bien-être et le confort des personnes. De plus, ils sont inévitables pour les activités qui exigent une bonne visibilité des couleurs.
Vision 2.0 avec adaptateur universel - DIP SWITCH
Diffuseur alvéolaire x small 22005130-00 x big 22005131-00
Pour diminuer l’éblouissement éventuel.
faisceau
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 avec TIGES - DIP SWITCH
Vision 2.0 small - DIP SWITCH - sur rail avec TIGES COURTE CLD
LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI - degrés
COB blanc 1,00
Sur demande: faisceau
26° et 38°
22703810-00
750 28 3000K - 3073lm - CRI>90 - 48° noir
22703830-00
arg. mét. 22703870-00
COB blanc 1,00
22703810-68
750 28 4000K - 3235lm - CRI>90 - 48° noir
arg. mét.
22703830-68
22703870-68
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 small - DIP SWITCH - sur rail avec TIGES CLD LUMEN SORTANT (tq= 25 °C)
LED couleur poids code I out W tot K - ølm - CRI - degrés
COB blanc 1,00
Sur demande: faisceau
26° et 38°
22703610-00
750 28 3000K - 3073lm - CRI>90 - 48° noir
arg. mét.
COB blanc 1,00
22703630-00
22703670-00
22703610-68
750 28 4000K - 3235lm - CRI>90 - 48° noir
arg. mét.
22703630-68
22703670-68
Sur demande : version gradable DALI -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
A utiliser avec patère pour adaptateurs universel et DIMM 1/10V-DALI
Acc. patère pour adaptateurs universel et DIMM DIMM 1/10V-DALI blanc 22092610-00 noir
22092670-00
22092630-00 gris
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Version gradable -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
Vision 2.0 avec adaptateur universel
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95. Vision 2.0
big C
COB
mét.
-00
COB blanc 1,80 22703013-68 22703013-6841
Version gradable -1241 et -6841 pour une utilisation avec le rail OMNITRACK PLUS
Diffuseur alvéolaire x small 22005130-00 x big 22005131-00
Pour diminuer l’éblouissement éventuel.
Sur demande: faisceau 23° et 38°.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 big L - adaptateur universel - tige LONGUE
Sur demande: faisceau 23° et 38°.
Vision 2.0 - patère
Sur
Diffuseur alvéolaire x small 22005130-00 x big 22005131-00
Pour diminuer l’éblouissement éventuel.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 - patère
Vision 2.0 big C - patère - tige LONGUE
COB blanc
COB
Diffuseur alvéolaire x small 22005130-00 x big 22005131-00
Pour diminuer l’éblouissement éventuel.
Sur demande: faisceau 23° et 38°.
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Vision 2.0 big L - patère - tige LONGUE
Sur demande: faisceau 23° et 38°.
Kripton B - DIP SWITCH
CHOISISSEZ LE JUSTE COURANT POUR OPTIMISER LE FLUX LUMINEUX
GRADATION PAR DIP SWITCH : le luminaire est équipé d’un driver avec DIP SWITCH intégré pour RÉGLER LE COURANT de sortie. Il est ainsi possible de CHOISIR LE FLUX LUMINEUX idéal pour chaque projet d’éclairage.
La possibilité de choisir le courant de pilotage des LED permet de disposer toujours de la puissance adaptée à une condition conceptuelle spécifique. Le choix d’un courant plus faible augmentera l’efficacité, en améliorant donc l’économie d’énergie, tandis qu’un courant plus fort permettra d’obtenir davantage de lumière et de réduire le nombre des appareils
Corps : en aluminium moulé sous pression.
Reflecteur : en aluminium poli, moulé sous pression, de haute rendement et anti-reflets.
Equipement : avec adaptateur universel.
Peinture : par pulvérisation avec peinture époxy en polyester résistant aux rayons UV.
Sources lumineuses LED CRI>90 haute efficacité. Les LED comportent une nouvelle technologie qui agit de façon homogène sur la saturation des couleurs. Pour cette raison, elles sont particulièrement indiquées dans toutes les applications où jouent un rôle fondamental les reflets, les transparences, la qualité du blanc et des couleurs.
Sur demande: ouverture du faisceau 26° et 60°
Sur demande, version avec visière, l’idéal pour l’éclairage fonctionnel et pour celui de mise en valeur, très grande qualité et stabilité des couleurs (CRI>90).
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,95.
Kripton 1B - DIP SWITCH
COB blanc 0,60 22104310-00
noir 22104330-00
COB blanc 0,60 22104311-00
- CRI>90 - 52° noir 22104331-00
-
Sur demande : version gradable DALI -1241 pour une utilisation avec le rail OMNITRACK PLUS Disponible version avec LED HAUTE EFFICACITÉ
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Facteur de puissance >0,95.
Kripton 2B - DIP SWITCH
couleur
COB blanc 0,80
COB blanc 0,80 22104411-00
30 4000K - 3532lm - CRI>90 - 42° noir 22104431-00
Sur demande : version gradable DALI -1241 pour une utilisation avec le rail OMNITRACK PLUS
Disponible version avec LED HAUTE EFFICACITÉ
LED : maintien du flux lumineux à 80%: 70.000h (L80B10).
Sur demande : version gradable DALI -1241 pour une utilisation avec le rail OMNITRACK PLUS
Disponible version avec LED HAUTE EFFICACITÉ
Sur demande: ouverture du faisceau 27° et 52°
GRADATION PAR DIP SWITCH
SORTANT (tq= 25 °C)
- ølm - CRI - degrés
Techno Track 2.0 - POWER SWITCH
Techno Track 2.0 est un nouveau système modulaire installable directement sur rail de manière simple, mais surtout sûre, parce que la fixation est garantie par un blocage mécanique de sécurité. Techno Track 2.0 englobe une grande variété d’optiques à LED de dernière génération qui en font le produit parfait pour remplir les différents critères d’éclairage dans les boutiques et les commerce de détail.
Le système se compose de versions simples, doubles et triples, proposées en deux formats de 600 mm et 1493 mm, qui se caractérisent par leur capacité d’orientation et par leur inclinaison à 30° grâce à l’articulation mécanique intégrée directement sur l’adaptateur.
Une autre grande caractéristique est la possibilité de sélectionner, par interrupteur de série, la puissance totale du luminaire, en conservant la continuité esthétique tout en différenciant la quantité de lumière.
Cette grande flexibilité contribue à faire de Techno Track 2.0 un système qui s’intègre parfaitement dans tous les contextes architecturaux, soit un luminaire d’excellence.
Sur demande : version avec solution de pointe pour le contrôle de l’éclairage CASAMBI. Pour de plus amples informations, veuillez consulter le chapitre Composants techniques.
Classement des valeurs UGR en fonction de l’application
L’UGR (unified glare rating) est une valeur internationale établie suivant la méthode unifiée d’évaluation de l’éblouissement direct des luminaires, normalisée par la CIE (Commission internationale de l’éclairage). La norme européenne pour l’éclairage des lieux de travail intérieurs NF EN 12464-1 définit une valeur UGR spécifique pour chaque application, comprise entre 10 et 30 Plus cette valeur est basse, plus l’éblouissement est négligeable. La valeur UGR exacte se calcule d’après le projet, car elle prend en compte la disposition des luminaires, les caractéristiques du local (dimensions, réflexions) et la position de l’observateur.
UGR
≤ 16 Activités très précises (dessins industriels)
≤ 19 Bureaux et bâtiments scolaires (lecture, écriture, réunions, travail sur écran)
≤ 22 Activités industrielles, artisanat
> 28 Éblouissement élevé
Techno Track 2.0 - POWER SWITCH -
FLEXIBLE :
Techno Track 2.0, dans certaines versions, possède des optiques de précision qui en font le produit le plus complet pour répondre à toutes les exigences d’éclairage, qu’il s’agisse d’une nouvelle installation d’éclairage ou d’une rénovation.
ÉCONOMIQUE
:
Techno Track 2.0 utilise une technologie LED de dernière génération, avec une efficacité lumineuse particulièrement élevée qui fait dégringoler significativement les frais de gestion et qui, en conséquence, garantit un amortissement rapide de l’investissement.
RAPIDE ET SIMPLE : quelques secondes suffisent pour installer Techno Track 2.0. En effet, le système de blocage externe permet d’accrocher le luminaire sans outillage, facilement et directement, sur le rail électrifiés.
MODULABLE :
Techno Track 2.0 est le produit le plus complet pour répondre à toutes les exigences d’éclairage dans les espaces commerciaux. La compacité extrême de son corps permet de créer des lignes continues facilement adaptables à tous les contextes pratiques.
RÉDUCTION DE LA MAINTENANCE : les LED à longue durée de vie, les optiques fermées et la sobriété du design réduisent le travail de maintenance et de nettoyage au minimum, de sorte à baisser le plus possible les frais de gestion, tout en bénéficiant d’un éclairage efficace.
Corps : aluminium extrudé, avec adaptateur universel pour rail électrifié et driver intégré de série avec interrupteur de sélection de la puissance totale.
QUALITÉ : le nouveau Techno Track 2.0 est un produit leader du secteur en raison de ses matériaux et composants électroniques sélectionnés avec soin, de ses LED de dernière génération générant un excellent flux lumineux, de ses optiques de précision et de sa grande modularité.
Possibilité de monter sur le rail les plafonniers Techno Track 2.0 avec les spots Fosnova.
Optiques : à lentilles en PMMA haute performance Techno Track 2.0 comporte version siple avec optiques à distribution extensives de 30° - 60° - 90°, version double avec optique de 30°x90°, et version triple avec optiques de 30°x30° et 30°x90°. Ces différentes versions en font le produit le plus complet pour répondre à toutes les exigences d’éclairage.
Hauteur d’installation recommandée : 6-16m
Hauteur d’installation recommandée : 3-5m
Hauteur d’installation recommandée : 6-16m
Techno Track 2.0 - POWER SWITCH - pour rails électrifiés
Le luminaire se clipse directement et simplement sur le rail. L’installation est sûre, parce que la fixation est garantie par un blocage mécanique de sécurité.
L’adaptateur est fait pour assurer non seulement la fixation, mais aussi le raccordement électrique. Il permet d’installer Techno Track 2.0 sur des rails électrifiés.
Possibilité de choisir manuellement la ligne d’allumage avec le « sélec-teur » intégré dans le corps du luminaire.
POWER SWITCH : le luminaire est équipé de série d’un driver avec interrupteur de sélection de la puissance totale (4 formats de puissance).
Un seul corps forme un luminaire complet pour répondre à toutes les exigences de projet.
version de 600mm = 18W-20W-22W-24W
version de 1493mm = 35W-40W-45W-50W
La construction particulière de l’adaptateur permet d’installer les modules parfaitement l’un à côté de l’autre, parce qu’il ne présente aucune irrégularité latérale. Cette configuration permet d’intervenir individuellement sur chaque module et elle garantit un effet final de « lumière continue ».
Une autre fonction importante est l’articulation mécanique sur le corps du luminaire qui permet à chaque module de s’incliner indépendamment de 30°. Il est ainsi possible d’orienter le faisceau lumineux pour éclairer à son gré.
version simple - plage d’inclinaison 30°
version double - les modules latéraux peuvent s’incliner individuellement ou simultanément de 30°
version triple - les modules latéraux peuvent s’incliner individuellement ou simultanément de 30°, alors que le module linéaire central est fixe
Techno
Techno
Techno
Techno Track 2.0 -
POWERSWITCH
Techno Track 2.0 - POWER SWITCH - pour rails électrifiés
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
LED noir 0,60
Version avec adaptateur universel compatible avec le rail OMNITRACK, version gradable DALI compatible avec le rail OMNITRACK PLUS (rail à commander séparément).
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Version avec adaptateur universel compatible avec le rail OMNITRACK, version gradable DALI compatible avec le rail OMNITRACK PLUS (rail à commander séparément).
Techno Track 2.0 - POWER SWITCH - pour rails électrifiés
Tecno Track 2.0 : dans certaines versions, possède des optiques de précision qui en font le produit le plus complet pour répondre à toutes les exigences d’éclairage, qu’il s’agisse d’une nouvelle installation d’éclairage ou d’une rénovation.
Techno Track 2.0 - 2M: équipé de modules avec lentilles 30°x90°, qui dirigent parfaitement la lumière sur les étagères de grande taille, en garantissant ainsi l’absence de zones sombres, y compris en cas de distances entre les luminaires de 3m max.
Techno Track 2.0 - 3M: équipé de modules latéraux 30°x30°, qui dirigent parfaitement la lumière sur les étagères proches les unes des autres ou de petite taille, en garantissant ainsi l’absence de zones sombres. Le module central éclaire parfaitement et uniformément la zone de passage.
Techno Track 2.0 - 3M: équipé de modules latéraux avec lentilles 30°x90°, qui dirigent parfaitement la lumière sur les étagères de grande taille, en garantissant ainsi l’absence de zones sombres, y compris en cas de distances entre les luminaires de 3m max. Le module central éclaire parfaitement et uniformément la zone de passage.
POWERSWITCH
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Version avec adaptateur universel compatible avec le rail OMNITRACK, version gradable DALI compatible avec le rail OMNITRACK PLUS (rail à commander séparément).
LED : maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Version avec adaptateur universel compatible avec le rail OMNITRACK, version gradable DALI compatible avec le rail OMNITRACK PLUS (rail à commander séparément).
: maintien du flux lumineux à 80%: 70.000h (L80B10). Facteur de puissance >0,9.
Omnitrack PLUS - 6 conducteurs (DIMM DALI - DMX - EM)
Pour installer directement en plafonnier ou sur mur, utiliser les rainures du rail spécialement prévues à cet effet (fig. 1). Pour l’installation en suspension avec les accessoires, ne pas dépasser les charges maximales précisées (fig. 2).
Pour le branchement au secteur, respecter les schémas électriques ci-après :
Le luminaire d’éclairage de secours et la batterie DOIVENT être branchés sur la même phase L3 :
Omnitrack PLUS 6 conducteurs : le rail Omnitrack PLUS est un système mixte triphasé avec deux conducteurs supplémentaires pour la gestion d’un signal (par exemple, DALI, DMX, etc.).
Omnitrack PLUS - 6 conducteurs (DIMM DALI - DMX - EM)
ATTENTION : pour installer le rail en suspension, utiliser acc. 22023032-00 + 22026571-00
Avec câble en acier (L = 150cm) et câble d’alimentation. Pour la gestion WIRELESS des versions DIMM DALI (Out DALI : Max 7mA). Charge max.: 20 Kg.
Attache suspension 22023032-00
Avec dispositif de réglage millimétrique. Pour installer le rail en suspension, utiliser avec acc. 22026571-00
Etriers de fixation au plafond acier 22026571-00
Dispositif de fixation au plafond ou au mur, pouvant coulisser le long de l'axe du rail.
Etrier
aluminium 22026619-00
Permet la connexion mécanique du rail. Utiliser avec acc. 22026218-00.
Fixation en suspension pour Tiges Ø 10 acier 22025611-00
Permet l'installation en suspension à l'aide de tiges Ø10 mm. Charge max: 30 kg. Utiliser avec acc. 22003119-00
Rosace pour tiges blanc 22003119-00 noir 22003139-00
Enjoliveur de finition à utiliser avec les tiges Ø 10 mm. Utiliser avec acc. 22025611-00
Tiges Ø 10
L=500 blanc 22023316-00
L=500 noir 22023336-00
L=1000 blanc 22023317-00
L=1000 noir 22023337-00
Câble pour suspension acier 22005226-00
Bobine de 100 mètres.
Permet l’installation en suspension en association avec l’acc. 22025611-00 ou avec l’acc. 22023032-00.
Omnitrack PLUS - 6 conducteurs (DIMM DALI - DMX - EM)
Kit EM avec sous-code -09: standard avec pièces de sécurité à commander pour configurer Omnitrack PLUS en version secours.
Le KIT EM et le recul des conducteurs centraux font du rail Omnitrack PLUS l’élément idéal pour une application 250V/10A sur une ligne ordinaire de recharge batterie pour luminaires de secours autonomes.
blanc
Alimentation - sx
26710-00
26730-00
Permet l’alimentation du rail.
Permet l’alimentation du rail.
Jonction en ligne
blanc
22026612-00
noir 22026632-00
Permet la connexion électrique et mécanique.
Jonction en ligne EM
blanc
noir
22026612-09
22026632-09
Permet la connexion électrique et mécanique.
Jonction en “L” externe
blanc
26610-00
noir 22026630-00
Permet la connexion électrique “externe” et mécanique.
Jonction en “L” externe EM
blanc 22026610-09
noir 22026630-09
Permet la connexion électrique “externe” et mécanique.
Raccord en ligne
blanc 22026218-00 noir 22026238-00
Branchement rapide avec ergot de guidage. Utiliser avec acc. 22026619-00.
Raccord en ligne EM
blanc
noir
22026218-09
22026238-09
Branchement rapide avec ergot de guidage. Utiliser avec acc. 22026619-00.
Jonction en “L” interne
blanc 22026611-00
noir 22026631-00
Permet la connexion électrique “interne” et mécanique.
blanc
noir
Jonction en “L” interne EM
22026611-09
22026631-09
Permet la connexion électrique “interne” et mécanique.
Ligne rouge : polarité - vue de dessus
22026613-00
22026614-00
22026615-00
22026616-00
22026610-00
22026611-00
22026630-00
22026631-00
22026633-00
22026634-00
22026635-00
22026636-00
Embout
blanc 22026810-00 noir 22026830-00
Embout pour rail avec vis de blocage.
Embout EM
blanc 22026810-09 noir 22026830-09
Embout pour rail avec vis de blocage.
Jonction externe en “T” - dx blanc 22026613-00 noir 22026633-00
Permet la connexion électrique externe “à droit” et mécanique.
Jonction externe en “T” EM - dx blanc 22026613-09 noir 22026633-09
Permet la connexion électrique externe “à droit” et mécanique.
Jonction externe en “T” - sx
blanc 22026616-00 noir 22026636-00
Permet la connexion électrique externe “à gauche” et mécanique.
Jonction externe en “T” EM - sx
blanc 22026616-09 noir 22026636-09
Permet la connexion électrique externe “à gauche” et mécanique.
Jonction en “X”
blanc 22026617-00 noir 22026637-00
Permet la connexion électrique “en croix” et mécanique.
Jonction en “X” EM
blanc 22026617-09 noir 22026637-09
Permet la connexion électrique “en croix” et mécanique.
26612-00
22026610-00
22026611-00
22026630-00
22026631-00 22026632-00
Interface CASAMBI/ DALI blanc 22090701-00 noir 22090731-00
Interface master CASAMBI pour contrôler les spots DALI (max. 64 spots/8 groupes) sur rail. Sur demande, version VOICE avec intégration vocale pour Alexa, Google Home (WiFi).
Cache profil
blanc 22026290-00 noir 22026291-00
À installer sur rail comme cache profil.
Jonction interne en “T” - dx blanc 22026614-00 noir 22026634-00
Permet la connexion électrique interne “à droit” et mécanique.
Jonction interne en “T” EM - dx blanc 22026614-09 noir 22026634-09
Permet la connexion électrique interne “à droit” et mécanique.
Jonction interne en “T” - sx
blanc 22026615-00 noir 22026635-00
Permet la connexion électrique interne “à gauche” et mécanique.
Jonction interne en “T” EM - sx
blanc 22026615-09 noir 22026635-09
Permet la connexion électrique interne “à gauche” et mécanique.
Jonction flexible
blanc
22026618-00 noir
22026638-00
Permet la connexion électrique et mécanique.
Jonction flexible EM
blanc 22026618-09 noir 22026638-09
Permet la connexion électrique et mécanique.
Omnitrack PLUS 6 conducteurs à encastrement : le rail Ominitrack PLUS est un système mixte triphasé avec deux conducteurs supplémentaires pour la gestion d’un signal (par exemple, DALI et DMX).
ATTENTION : pour la version en plafonnier, remplacer le capot standard par le capot pour fauxplafonds (pas inclus dans la boîte, acheter à part).
Omnitrack PLUS encastré - DIMM - 6 conducteurs
couleur
Capot faux-plafond pour embout blanc 22020510-00
Capot faux-plafond pour jonction directe blanc 22020511-00
Capot faux-plafond pour jonction en L blanc 22020512-00
Capot faux-plafond pour jonction en T blanc 22020513-00
Système de fixation avec etrier de suspension
Etrier de suspension aluminium 22026572-00
Permet le susension et le montage et joindre deux rails.
Capot faux-plafond pour jonction en X blanc 22020514-00
Pour l’installation à encastrement, ne pas dépasser les charges max. précisées
Cache profil blanc 22026290-00
À installer sur rail comme cache profil.
Embout blanc 22026811-00
Embout pour rail avec vis de blocage.
Omnitrack - accessoires
Omnitrack 3 allumages S m couleur poids code
Permet l'introduction du câble électriques aussi bien par l'extrémité que par la partie supérieure.
1,20 Al. lac. blanc 1,30 22015011-00 2,00 2,00
15112-00
-00
-00
-00 3,00 3,00
15071-00
15172-00
15233-00 1,20 Al. mat
15273-00
22015374-00
Corps: Rail triphasé pour 3 circuits électriques séparés. En aluminium extrudé, contient un profil en PVC isolant équipé de 4 conducteurs en cuivre, tandis que le profil même assure la mise à la terre du système. Intensité max 16 A par conducteur. Equipement: Avec embout de fermeture. Dans la partie supérieure du profile, il est prévu des percements pour la fixation ou des gorges pour l’installation d’accessoires. Sur Omnitrack, il est possible d’installer la plupart des adaptateurs présents dans le commerce.
Avec embout.
Omnitrack avec cache profil pour IP40 S
m couleur poids code 1,20
Al. mat 0,60 22015072-00 2,00 2,40
15173-00 3,00 3,60
15274-00 4,00 4,80
L'alimentation est équipée d'accessoire pour la sélection séparée du contact des phases et de terre.
15375-00
Entraxes de fixation pour n'importe quel rail.
Alimentation d’extremité
Permet l'alimentation du rail. Branchement rapide avec cran de guidage et accessoire pour la sélection de la position phase-neutre.
Raccord en ligne
-00
-00 noir 22025435-00
Branchement rapide avec ergot de guidage.
Circuit monophasé 230V~
Circuit triphasé 440V~
Omnitrack - accessoires
blanc
Le rail est équipé d'un percement pour une fixation directement au plafond sans accessoires ou bien en suspension.
Le percement permet la fixation en suspension avec: - des tiges de Ø13mm - un câble en acier
- ou bien l'installation directe au plafond à l'aide de vis.
Rosace pour tiges
blanc 22003119-00 noir 22003139-00
Enjoliveur de finition à utiliser avec les tiges Ø 10 mm.
Tiges Ø 10 - blanc
L=500 22023316-00
L=1000 22023317-00
Tiges Ø 10 - noir
L=500 22023336-00
L=1000 22023337-00
Permet l’installation en suspension en association avec l’acc. 22025611-00 ou avec l’acc. 22023032-00.
Fixation en suspension
acier 22025611-00
Permet l'installation en suspension à l'aide de tiges Ø10 mm, d'un câble en acier acc. 22003106/86-00 ou 22003187/0700. Possibilité de faire coulisser le long de l'axe du rail. Charge max: 20 kg avec câble en acier et 30 kg avec tiges.
Etriers de fixation au plafond acier 22025610-00
Dispositif de fixation au plafond ou au mur, pouvant coulisser le long de l'axe du rail. Charge max: 20kg tous les 35cm.
Embout de fermeture
22025505-00 gris
22025510-00 noir
22025536-00
En polycarbonate. Pour la fermeture de l'extrémité du rail si celle-ci est découpée en plusieurs morceaux.
Cache profil pour IP40
Al.lac. blanc
Al.lac. noir
Al.oxydé nat.
22025515-00
22025533-00
22025572-00
À installer sur rail Omnitrack comme cache profil, dans ce cas le rail devient IP40, en référence à la norme EN 60529.
Suspension pour tiges ø 13 mm acier
22023031-00
Pour des tiges Ø13. Charge max: 20 kg tous les 35 cm
Attache suspension
22023032-00
Avec dispositif de réglage millimétrique. A utiliser avec acc. 22003106/86/07/87/66-00.
Suspension simple blanc
22003186-00 noir
22003106-00
Avec câble en acier (l = 1,5 m) et dispositif de réglage. Charge max: 20 kg.
Suspension éléctrifiée 3 p. blanc
22003107-00
22003187-00 noir
Livrée avec câble en acier (l=1,5m) et dispositif de réglage millimétrique. Charge max 20 Kg.
Suspension simple nichelée 22003166-00
Avec câble en acier et dispositif de réglage millimétrique (L=150 cm). Charge max.: 20 Kg. (2pcs).
Suspension simple avec câble argent
22003176-00 blanc
22003138-00
22003118-00 noir
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique. Charge max.: 20 Kg.
Suspension électrifique avec câble 3P
argent
22003174-00 blanc
22003190-00 noir
22003130-00
Avec câble en acier (L = 150cm) avec dispositif de réglage millimétrique, câble d’alimentation. Charge max.: 20 Kg.
Suspension simple avec tiges
argent
22003177-00 blanc
22003137-00
22003117-00 noir
Equipée de tiges. Charge max.: 30Kg. Longueur 50cm - ø10 mm.
Suspension électrique avec tiges argent
22003175-00 blanc
22003116-00 noir
22003136-00
Equipée de câble d’alimentation et de tiges. Charge max.: 30Kg. Longueur 50cm - ø10 mm.
Omnitrack - accessoires précâblés
En polycarbonate. Elément préassemblé prêt à l'usage. Permet la connexion électrique et mécanique. Equipé de trois embouts de fermeture et de câble électrique.
Jonction en ligne
couleur poids code
blanc
gris
noir
0.20
22025104-00
22025111-00
22025132-00
En polycarbonate. Elément préassemblé prêt à l'usage. Permet la connexion électrique “interne” et mécanique, pour la jonction en L. Equipé de trois embouts de fermeture et de câble électrique.
Jonction en “L” interne
couleur poids code
blanc
gris
noir
0.20
22025106-00
22025113-00
22025134-00
En polycarbonate. Elément préassemblé prêt à l'usage. Permet la connexion électrique “interne” et mécanique, pour la jonction en L. Possibilité de 3 accès differents pour l’ alimentation.
Jonction en “T” externe
couleur poids code
blanc
gris
noir
0.20
22025105-00
22025112-00
22025133-00
En polycarbonate. Elément préassemblé prêt à l'usage. Permet la connexion électrique “en croix” et mécanique. Possibilité de 2 accès differents pour l’ alimentation.
Jonction en “X”
couleur poids code
blanc
gris
noir
0.40
22025109-00
22025116-00
22025137-00
Omnitrack - accessoires précâblés
En polycarbonate. Elément préassemblé prêt à l'usage. Permet la connexion électrique “à gauche” et mécanique pour la jonction en T. Possibilité de 2 accès differents pour l’ alimentation.
Jonction en “T” SX
couleur poids code
blanc
gris
noir
0.30
22025108-00
22025115-00
22025136-00
Elément préassemblé prêt à l'usage assurant le branchement électrique "droite" et mécanique pour la jonction en "T". Possibilité de 3 accès differents pour l’ alimentation.
Jonction en “T” DX
couleur poids code
blanc
gris
noir
0.30
22025107-00
22025114-00
22025135-00
Permet la connexion électrique et la jonction avec des angles variables.
Jonction orientable à 2 connections
couleur poids code
blanc
gris
noir
0.20
22025117-00
22025171-00
22025138-00
Permet la connexion électrique et la jonction avec des angles fixes á 120°.
Jonction orientable à 3 connections
couleur poids code
blanc
gris
noir
0.30
22025118-00
22025173-00
22025139-00
Appareils avec éclairage de secours
Le logement compact avec driver intégré permet d’installer aussi une version d’urgence dans les petits espaces avec un bon résultat esthétique.
Module LED pour éclairage de secours, installation directe en plafonnier
• Kit avec électronique, module LED, dissipateur, optique et accumulateur
• Optique multi-lentilles clipsable pour éclairage antipanique, des issues de secours et des zones d’observation à haut risque
• Fonction lumière d’urgence pour test manuel
CLD-E
L’éclairage de secours est un outil indispensable pour garantir la sécurité en cas de danger. Quand une coupure de courant plonge une pièce dans l’obscurité, les personnes se sentent mal à l’aise, et notamment quand cette coupure se manifeste dans des lieux de forte affluence ou au cours d’événements catastrophiques. Par conséquent, le danger et le risque augmentent pour les personnes, dont la gêne se transforme rapidement en peur. Un éclairage de secours efficace est un système indispensable pour garantir la sécurité des personnes et un éloignement ordonné et rapide des locaux. Dans la mesure où cet éclairage est conforme aux lois et aux normes en vigueur, il assure une illumination auxiliaire qui, avec une bonne signalisation des issues de secours, facilite l’évacuation.
Emergency 1 B - Faux-plafonds
LED couleur poids code Input Voltage Temps de décharge Batterie W tot K - CRI
Solution parfaite pour une grande variété de plafonds à faible hauteur libre (jusqu’à 80 mm).
CLD-E
Emergency 2 B
LED couleur poids code Input Voltage Temps de décharge
LED blanc
Version standard incluant trois optiques facilement interchangeables, équipant le spot pour :
A) éclairage antipanique
B) éclairage des issues de secours
C) éclairage des zones d’observation à haut risque
Version standard incluant trois optiques facilement interchangeables, équipant le spot pour :
S) spot
E) éclairage des issues de secours
A) éclairage antipanique
En intérieur, dans les bureaux publics ou privés, dans les espaces commerciaux ou industriels, Fosnova propose une LARGE VARIÉTÉ DE SOLUTIONS POUR GÉRER L’ÉCLAIRAGE et pour augmenter les économies d’énergie, le confort visuel et la sécurité.
SOLUTIONS LIGHTING INDOOR
• Solution avec capteurs incorporés ;
• Capteurs solidement fixés au corps éclairant et visibles ;
SOLUTION ELEMENTARY
Appareils PLUG&PLAY avec capteurs embarqués :
• Programmation par le biais de l’APPLI ou télécommande des capteurs ou trimmer à bord.
• “PLUG&PLAY” aucune différence d’installation avec un produit non gradable ;
• Aucune compétence particulière n’est requise de la part de l’installateur et de l’utilisateur final car la configuration des corps éclairants modifie de manière autonome les niveaux d’éclairage ;
• Un câblage supplémentaire n’est pas nécessaire ;
• Les contrôles centralisés ne sont pas prévus ;
• Aucune programmation et mise en service par un personnel technique dédié ;
• Aucune communication à distance ;
SOLUTION MEDIUM
Solutions CÂBLÉES pour appareils gradables DALI :
DÉTECTEUR DE PRÉSENCE
• Le corps éclairant est doté d’un conducteur Led DALI PUSH DIM ;
• Câblage supplémentaire simple et possibilité d’utilisation d’un contact F (à fermeture) standard civil.
SOLUTION ADVANCED
Solutions WIRELESS ultra technologiques gérables par APP :
• Système doté d’un ensemble de capteurs intelligents à haut niveau d’automatisation ;
DÉTECTEUR DE PRÉSENCE
HAUTEURS IMPORTANTES
• La gestion des APPLI et des logiciels est simple et ne requiert aucune compétence professionnelle spécialisée (par ex. ingénieurs pour la mise en service de DALI ou de logiciels en général) ;
• Capteurs incorporés ou externes et, si besoin est, câblage supplémentaire sans circuits complexes.
SOLUTION SMART (IoT)
Solutions COMPLEXES exigeant matériel et logiciel pour la gestion :
Solution SMART :
• Solutions avec et sans fil ;
• Gestion de l’installation avec tous les appareils et capteurs sur BUS (ou Ondes) avec possibilité de gestion limitée et extrêmement simple ;
• Possibilité de configuration par appli/portable/tablette ;
• Apte aux installations de taille moyenne-petite : complexité variable, voire de situations qui requièrent l’intervention d’un personnel spécialisé ;
• Évolutif.
Solution IoT :
• Appareil muni d’intelligence à bord et d’infrastructure hardware avec logiciel de télégestion.
DIMM
Boîtier étanche pour LED - systemes DMX / Contrôleur DMX
Grâce à cette nouvelle technologie, tous les produits Fosnova FULLCOLOR peuvent utiliser l’interface DMX qui est en mesure de transformer les signaux du protocole standard DMX en signaux PWM. De cette façon, il est possible de connecter jusqu’à 20 INTERFACE DMX/FULLCOLOR à un boîtier de contrôle DMX. Pour chaque interface du système, il est possible d’attribuer une adresse spécifique grâce à un simple SWITCH et chaque unité est en mesure de contrôler jusqu’à 99 SLAVE. (voir schéma de câblage)
KIT 3 bis - Boîtier étanche avec alimentation LED FULLCOLOR et interface DMX
puissance/W h couleur code 60 1 noir
22092051-00
Boîtier IP65 avec alimentation 48V 60W pour FULLCOLOR Power LED – max. 12 LED. Avec carte électronique munie de contrôleur / interface DMX. Équipé de quatre serre-câbles diam. ext. 9/12 mm. Après vingt acc. 22092051-00, utiliser l’acc. code 22092052-00.
Amplificateur / Démodulateur de signal DMX
puissance/W h couleur code
20 1 noir
22092052-00
Régénérateur de signaux DMX dans un boîtier étanche avec alimentation 20W à 24V. Avec borne DMX en entrée et quatre en sortie. Utiliser après vingt acc. 22092051-00 et après dix KIT3.
Boîtier étanche avec alimentation LED FULLCOLOR et interface DMX
puissance/W h couleur code
100 1 noir
22092054-00
Boîtier IP65 avec alimentation 24 V 100 W pour LED FULLCOLOR. Avec carte électronique munie de contrôleur / interface DMX. Équipé de six serre-câbles diam. ext. 9/12 mm. Après vingt acc. 2292054-00, utiliser l’acc. code 2209205200.
Pour le contrôle DMX, utiliser le DOP Controller cod. 22090867-00 ou:
- cod. 22090863-00 LOGICIEL DMX
- cod. 22090862-00 BOÎTIER ÉTANCHE IP65 POUR DMX
Contrôleur DMX 24V dc
puissance/W code
150W
DMX 24V DC max 48W/canal.
22090780-00
Contrôleur DMX avec alimentation
puisance/W code
36W
22090781-00
350mA/canal DMX avec alimentation intégrée pour max 10 modules FULLCOLOR. Respecter la connexion en série.
Interface DMX code
Pour l’utilisation avec modules SLAVE 22090871-00.
22090782-00
Pour max 12 spots FULLCOLOR avec interface DMX
puissance/W
220-240V 50-60Hz/24VDC 75W
Driver et driver gradable pour LED
alimentateur
- Conformité avec EN61347-2-13 EN61347-1, EN62384, EN55015, EN61000-3-2, EN61547 Série alimentateur
Driver IP67 per LED 24V
code
92030-00
220-240V 50-60Hz/24VDC 100W 22092036-00
220-240V 50-60Hz/24VDC 150W 22092038-00
Boîtier étanche avec alim. LED 24V gradable 1-10V / DALI
Vin/Vout 24VDC 120W 1-10V interface DIM 1-10V 22090841-00
Vin/Vout 24VDC 120W DALI interface DIM DALI 22090841-1241
Transformateur électronique avec gradateur
Modèle
ALD 8 15W (IDC: 0.350 A) 1-10V /
16.8W (IDC: 0.350 A)
16.8W (IDC: 0.500 A)
ALD 1
ALD 2
ALD 3
ALD 4
16.8W (IDC: 0.700 A)
16.8W (VDC: 24V)
8.4W (VDC: 12V)
15.0W (IDC: 0.350 A)
25.0W (IDC: 0.700 A)
22.0W (IDC: 0.500 A)
20.0W (VDC: 24V)
25.0W (IDC: 0.350 A)
35.0W (IDC: 0.500 A)
50.0W (IDC: 0.700 A) 50.0W (IDC: 1.050 A)
25.0W (IDC: 0.350 A)
35.0W (IDC: 0.500 A)
50.0W (IDC: 0.700 A)
50.0W (IDC: 1.050 A)
- Version à courant constant pour Power LED
- bornes à vis 1,5 mm ²
- Protection court-circuit, surcharge, circuit ouvert et thermique
- Haute performance avec une perte minimum de chaleur et une fiabilité absolue
- Conformité avec EN61347-2-13 EN61347-1, EN62384, EN55015, EN61000-3-2, EN61547
* Valeurs indicatives
- Version à courant constant pour Power LED
- bornes à vis 1,5 mm ²
- Protection court-circuit, surcharge, circuit ouvert et thermique
- Haute performance avec une perte minimum de chaleur et une fiabilité absolue
Sortie en tension pour connecter MASTER/ SLAVE à l’alimentation version 24V.
Boîtier IP65 avec driver 24V - 100W pour LED 24V. Fournie avec son interface gradable 1-10V / DALI et avec 4 presseétoupes diam. extérieur de 9/12mm. Elle permet d’alimenter et dimmer 2 canaux 50W max pour un total de 100W.
- Bornes à vis 1,5 mm ² - Protection court-circuit, surcharge, circuit ouvert et thermique - Haute performance avec une perte minimum de chaleur et une fiabilité absolue
- Conformité avec EN61347-2-13 EN61347-1, EN62384, EN55015, EN61000-3-2, EN61547
Info - Pictogrammes spécifiques
NEW PRODUITS
PERFORMANCE
Techniques - Éclairage - Photométrique
La lampe à Led peut fontionner à une tension d'entrée avec un range de ± 10% de la valeur indiquée.
EXEMPLE: LED GU10 SMD 6W Tension d'entrée
AC100-240 V ±10% ↔ AC90-265 V
Débit maximum conducteurs voie 32A
Débit maximum conducteurs voie 16A
Appareils avec alimentation électronique gradable.
Appareils avec alimentation électronique à gradation numérique (DALI).
Appareils câblés avec ballast électronique avec gradateur d'intensité digital PUSH DALI
Appareils câblés avec circuit en urgence permanent (éclairage + urgence).
Appareils câblés avec circuit en urgence non permanent (seulement urgence).
Luminaire de type permanent avec driver AC/DC alimenté par une source centralisée, autrement dit non incorporée au luminaire
Appareil sans alimentation avec douille
Appareil sans alimentation + LED.
Alimentation électronique 230/240V - 50/60Hz + LED
Alimentation électronique gradable
230/240V-50/60Hz + LED
Alimentation électronique à gradation numérique 230/240V-50/60Hz (DALI) + LED
Alimentation électronique à gradation wireless - HCL
Alimentation électronique 230/240V - 50/60Hz + éclairage de secours + LED
Dans tout le catalogue il est possible de trouver des articles, généralement les plus récents, présentant un numéro double (sous-code) à la suite du code habituel à six chiffres. Ces sous-codes indiquent l’équipement du produit. Au moment de la commande, reporter le code complet (sous-code compris) indiquant ce qui suit:
Orientabilité sur l'axe horizontal en 0°.
Orientabilité sur l'axe vertical en 0°.
U.V.
Alimentation électronique gradable
230/240V-50/60Hz + éclairage de secours + LED.
Appareil avec câblage de sécurité à alimentation centralisée.
Peinture stabilisée aux rayons UV, antijaunissement. Appareil fabriqué avec des matériaux stabilisés.
Dimension du trou d'encastrement rond
Dimensions du trou de l'encastrement
L'appareil ne doit en aucun cas etre reuvert avec du materiau isolant.
Faisceau étroit
Faisceau moyen
Faisceau large
Faisceau extra-large
Faisceau asymétrique
Lumière directe et indirecte simultanément
Appareils à installer au mur ou au plafond avec base
Appareils à installer sur voie au mur, au plafond ou en suspension
Appareils à installer au mur, au plafond ou en suspension
Température de fonctionnement minimale et maximale. Les températures spécifiques de chaque produit sont fournies sur demande. Superficie d’exposition au vent d’un appareil.
Produit avec des matériaux incassables.
MILIEUX MEDICAUX: chambres d’hôpital, salles opératoires, dispensaires, secours d’urgence, couloirs, chambres aseptiques UNI EN 12464
ECOLES: classes, salles d’enseignement, laboratoires, salles de réunions UNI EN 12464
ESPACES OUVERTS: bureaux ouverts, grands espaces, milieux publics, salles d’attente UNI EN 12464 ESPACES EN COMMUN: couloirs, escaliers, ascenseursi UNI EN 12464
ART ET CULTURE: cinémas, théâtres, musées, galeries, églises, bibliothèques, auditoriums, monuments UNI EN 12464
CENTRES COMMERCIAUX: magasins en général, salons d’exposition, vitrines, supermarchés, aéroports, façades de magasins UNI EN 12464
LOCAUX SECONDAIRES: salles des machines, caves, garde-robe, dépôts, garages, vestiaires, cuisines, toilettes UNI EN 12464
LOCAUX PRIMAIRES: maison, hôtels, chambres, bars, restaurants, cantines UNI EN 12464
GRANDE DISTRIBUTION
Centres commerciaux, supermarchés, hypermarchés.
GYMNASES, ZONES FITNESS
LIEUX RELIGIEUX
BATEAUX YACHT et BUSINESS BATEAU
HOTEL
PISCINES
FAÇADES
ÉCLAIRAGE DE STYLE : Idéal pour les applications en centre-ville
ENTREPOTS : hangars, magasins, dépôts, production, hangars. UNI EN 12464.
BUREAUX SPECIFIQUES : bureau individuel, salles de conférences, standards, bureaux avec terminaux informatiques. UNI EN 12464
BUREAUX AVEC TERMINAUX INFORMATIQUES : centres de calcul, bureaux de projet et dessin, salles de réunions, banques, locaux où l’activité à l’ordinateur. UNI EN 12464
BUREAUX AVEC TERMINAUX INFORMATIQUES : activité continue. UNI EN 12464.
-00= appareil de base
-08= appareil avec alimentation électronique (EL)
Info - Pictogrammes spécifiques
-09= appareil avec alimentation électronique (EL) + groupe d’urgence (EM) (1h)
-12= appareil avec gradateur DIMM 1-10V
-15= appareil avec allumages séparés
-19= appareil avec capteur de lumière / présence
-31= appareil avec groupe d’urgence (EM 3h)
-39= appareil avec LED 3000K
-68= appareil avec LED 4000K
-88= articles avec châssis pour l’encastrement en faux-plafonds de plâtre
-89= version avec technologie HCL
-0024= version avec technologie Tunable White
-0050= appareil avec câblage de sécurité à alimentation centralisée
-0072= version spécial en ligne continue
-0092= articles avec multidétecteur intégré
-0928= appareil avec LED 3000K + groupe d’urgence (EM 1h)
-1213= appareil avec LED 4000K + avec gradateur DIMM 1-10V
-1228= appareil avec LED 3000K + avec gradateur DIMM 1-10V
International Protection
Le préfixe IP suivi de deux chiffres significatifs indique la résistance de l’appareil contre la pénétration des solides et liquides. Indice de protection (publication IEC 529)
1er chiffre: protection contre la pénétration de corps solides et le contact avec les éléments sous tension.
2e chiffre: protection contre l’infiltration des liquides.
3e chiffre: résistance mécanique IK.
Protection contre la pénétration de corps solides et l’infiltration de la pluie
Protection contre la pénétration de corps solides et l’infiltration de la pluie
Protection contre la pénétration de corps solides Ø >1 mm, mais pas contre l’infiltration des liquides
Protection contre la pénétration de corps solides Ø >1 mm et l’infiltration de la pluie
Protection contre la pénétration de corps solides Ø >1 mm et les éclaboussures
Protection contre la pénétration de la poussière et les éclaboussures
Protection contre la pénétration de la poussière et les jets d’eau
Etanche à la poussière et protégé contre les jets d’eau
Etanche à la poussière et protégé contre les effets des lames d’eau
Protégés contre l’énergie d’impact.
DEGRÉ DE PROTECTION CONTRE LES IMPACTS MÉCANIQUES
classement second règle: EN 50102 o NF C 20-015
Énergie de coup NF C 20-010 3° chiffre nos cat IK J IP
0 0
-1241= appareil avec gradateur DIG numérique DALI
-1245= appareil avec gradateur DIG numérique PUSH-DALI
-1928= appareil avec LED 3000K + capteur de lumière / présence
-1957= appareil avec capteur de lumière / présence + groupe d’urgence (EM 3h)
-3113= appareil avec LED 4000K + groupe d’urgence (EM 3h)
-3128= appareil avec LED 3000K + groupe d’urgence (EM 3h)
-3941= appareil avec LED 3000K + gradateur DIG numérique DALI
-3945= appareil avec LED 3000K + gradateur PUSH DALI
-3957= appareil avec LED 3000K + groupe d’urgence (EM 3h)
-6809= appareil avec LED 4000K + groupe d’urgence (EM 1h)
-6841= appareil avec LED 4000K + gradateur DIG numérique DALI
Versions avec LED spéciales pour le secteur FOOD (Red Meat, Marbled Meat, Fish, Bread & Pastries e Produce).
LES ARMATURES IP65 en polycarbonate sont un indice de protection IP65/66 si elles sont installées dans des ambiances où la température ne dépasse pas 45°C. L'exposition directe aux rayons du soleil fait facilement franchir 45°C et compromet ainsi l'indice de protection.Il est conseillé de les utiliser de façon appropriée, sans altérer leurs qualités mécaniques et de protection (IP65/66) et de ne pas les installer sur des surfaces sujettes à de fortes vibrations, à l'extérieur sur des câbles ou sur des mâts fins. Pour ces conditions-ci, utiliser les armatures étanches en acier.
Dans de nombreux cas, on entend parler de sécurité photobiologique. Il s’agit d’un facteur très important car il indique la quantité de radiations émises par toutes les sources ayant une longueur d’onde comprise entre 200nm et 3000nm. Si l’exposition est excessive, les radiations peuvent être dangereuses pour l’homme. La norme EN 62471 fixe le classement des sources en groupes de risque.
RG0: le luminaire ne présente aucun risque photobiologique aux termes de la norme NF EN 62471.
RG0 Ethr: le luminaire ne présente aucun risque photobiologique aux termes de la norme NF EN 62471 - IEC/TR 62778. Le cas échéant, nous consulter pour connaître la distance à partir de la position de l’observateur.
Ethr
RG1 (risque faible) : le luminaire ne présente pas un risque lié aux limites d’exposition en condition d’utilisation normale.
Pour Fosnova le certificat du système de qualité (CSQ-IQNET) selon les normes UNI EN ISO 9001:2015 est une étape importante dans son parcours évolutif pour l’amélioration de ses process industriels afin de satisfaire totalement sa clientèle.
Indique qu’un produit peut circuler librement au sein de l’Union Européenne. Certifie que le produit répond aux normes fondamentales de sécurité. Tous les produits Fosnova respectent les directives de "compatibilité électromagnétique" (2014/30/EU) et “matériel électrique à basse tension”(2014/35/EU).
Certificat de conformité européenne ENEC qui substitue toutes les normes d’homologation nationales de la CEE, sur la base de la norme européenne EN60598.
UGR<19 LOWDALIPOWER
CASAMBI
L’UGR (unified glare rating) est une valeur internationale établie suivant la méthode unifiée d’évaluation de l’éblouissement direct des luminaires. La norme européenne pour l’éclairage des lieux de travail intérieurs NF EN 12464-1 définit une valeur UGR spécifique pour chaque application, comprise entre 10 et 30 Plus cette valeur est basse, plus l’éblouissement est négligeable
Low Flicker : luminaire avec flicker très limité; uniformité lumineuse pour une plus grande sécurité visuelle.
L’indice de rendu des couleurs ou Couleur Rendering Index (CRI) détermine la capacité de la source lumineuse artificielle à restituer fidèlement la couleur de l’objet qu’elle éclaire. Son échelle de mesure va de 0 à 100, où 0 est le minimum et 100 le maximum
Differents systèmes de gestion de l’éclairage au point lumineux ou centralisés avec capteurs de présence/luminositè externes (voir chapitre composants techniques).
RADAR SENSOR intégré (sous-code -19) : lI s’agit d’un détecteur qui Il détecte immédiatement tous les déplacements dans son champ d’action.
Systèmes de gestion de l’éclairage (pour appareils DALI avec sous-code -1241) utilisant la technologie Casambi, solution de pointe pour le contrôle de l’éclairage basé sur la technologie Bluetooth à basse consommation (BLE).
ENEC certificat de conformité européen: EN COURS D’APPROBATION
Certificat de conformité européenne ENEC qui substitue toutes les normes d’homologation nationales de la CEE, sur la base de la norme européenne EN60598.
Appareil de classe Il (double isolation). Mise à la terre non nécessaire.
Le symbole « L » indique la durée de vie de la LED (par exemple L70 où 70 représente le pourcentage de l’intensité du flux lumineux).
La valeur « B », suivie d’une valeur comprise entre 10 et 50, indique la qualité du composant utilisé, en définissant le pourcentage de la LED qui ne garde pas les caractéristiques déclarées après heures d’utilisation.
Le luminaire est équipé d’un driver avec DIP SWITCH intégré pour régler le courant de sortie.
Appareils avec CCT switch : la version standard inclut un commutateur pour sélectionner la température de couleur.
Appareils avec CCT/POWER : la version standard inclut un commutateur pour sélectionner la température de couleur et la puissance totale de l’appareil.
Appareil disponible en version Tunable White et HCL
Appareils avec POWER : la version standard inclut un commutateur pour sélectionner la la puissance totale de l’appareil.
