Bienvenido a
voilàp es una empresa multinacional que diseña y crea sistemas inteligentes para la industria y las ciudades, basados en elementos de hardware y software conectados entre sí para la adquisición y gestión de datos.
Líder mundial en el diseño y la producción de maquinaria para la transformación de materiales utilizados en la construcción inteligente y sostenible, ofrece, a través de soluciones IoT (Internet de las Cosas), el know-how desarrollado en la industria inteligente para reconfigurar negocios tradicionales como el retail, la construcción, el DOOH (Digital Out of Home) y la logística.
100 años de historia y más de 300 años de experiencia
Personas 1600+
Facturación 2023 390M+ 8
Presencia global en más de 60 países 50+
Empresas, incluye 5 empresas de software
Plantas de producción en Italia, Alemania, Bosnia y China
Subsidiarias de ventas 44 60+
El proyecto (someco) nace de la fusión de dos experiencias consolidadas, la del equipo alemán elumatec sobre centros de mecanizado y la del equipo italiano emmegi sobre soldadura y limpieza tradicionales, que se habían vuelto espontáneas para sumar y mezclar. Dos equipos trabajan hoy en un material único, el PVC, que merece nuestro cuidado, atención y capacidad de innovación, ya que da vida a un producto noble que ha logrado excelentes resultados a lo largo del tiempo en cuanto a prestaciones y diseño.
SBZ 625/26
LÍNEA AUTOMATIZADA DE CORTE Y MECANIZADO
• Línea automatizada de corte y mecanizado CNC de barras de paso continuo, diseñada para corte, fresado, taladrado, contorneado, atornillado y fijación a pared
• Dos líneas independientes compuestas por hasta once submódulos
• Producción de alta capacidad con hasta 62 ejes
• Interfaz de usuario integrada: se maneja de forma sencilla e intuitiva
• Capacidad de producción: 1 pieza cada 15 segundos
• Grupo de fresado: hasta 8 útiles en 4 husillos porta fresa refrigerados por aire y un ángulo de rotación de 270°
• Unidad de corte vertical: 3 discos con un diámetro de corte de 550 mm (opcionalmente 650 mm) y una potencia motriz de 2,2 kW. Son posibles secciones y ángulos de corte de 45°, 90° y 135°. Transferencia dinámica con una longitud de hasta 10 metros
• Estación de atornillado equipada con hasta 8 atornilladores automáticos
Fresado y taladrado: cambiador de utillaje automático con hasta 8 útiles y un husillo de 5 kW para un diámetro máximo útil de 200 mm
Preparación de contornos para el proceso de soldadura Seamless
Unidad de fresado para PVC y acero: equipada con hasta 16 husillos de 1,2 kW refrigerados por aire y una unidad de taladro (1,6 kW)
SBZ SL3
LÍNEA DE TRABAJO AUTOMÁTICA
• Línea de trabajo automática CNC de 25 ejes de barra de paso
• Diseñada para corte, fresado, taladrado y atornillado de refuerzos, especializada para la producción de cerramientos de PVC
• La unidad puede estar dotada de módulo de contorneado integrado para la preparación del perfil de PVC a la soldadura con tecnología
Seamless
• Almacén automático con sistema de alimentación por pinza
• Sistema de control de identificación de perfiles
• La línea consta de tres unidades: SBZ SM, SBZ AS 2/2, SBZ SF2
• Unidad SBZ SM: módulo de fresado, módulo de corte y de contorneado. 11 electromandriles y disco de Ø 500 mm con movimiento horizontal sobre 3 ejes CNC
• Unidad SBZ AS 2/2: módulo de atornillado automático de 4 atornilladores
• Unidad SBZ SF2: módulo de taladrado de perfiles con refuerzo
Unidad de mecanizado

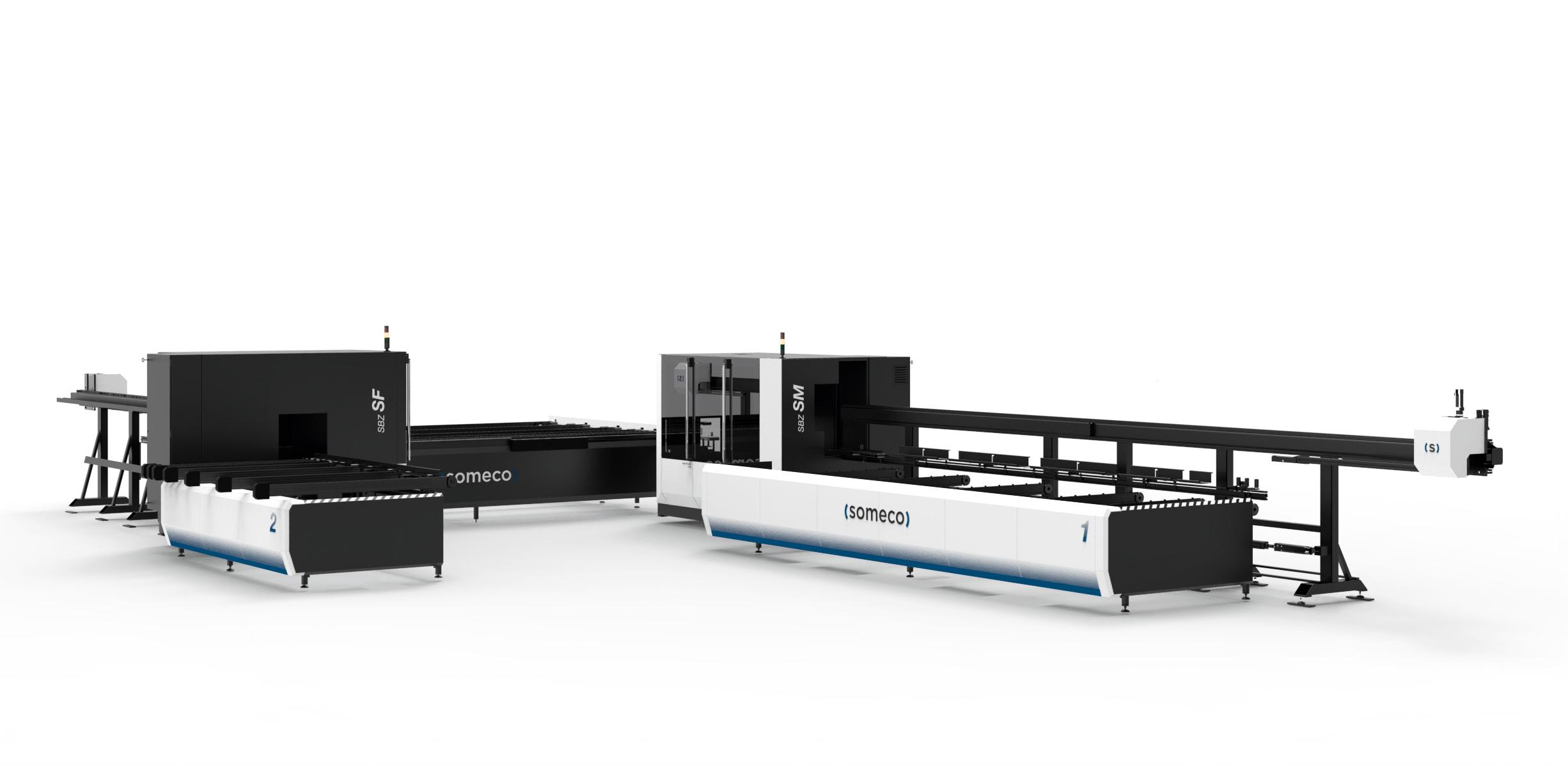

SBZ SL2
LÍNEA DE TRABAJO AUTOMÁTICA
• Línea automática de mecanizado CNC de barras pasantes de 18 ejes diseñada para fresado, taladrado, corte, contorneado y atornillado de refuerzo, especializada en cerramientos de PVC
• La línea está formada para dos módulos: SBZ SM y SBZ SF2
• El centro de corte y mecanizado CNC de 13 ejes equipado en SBZ SM monta: 9 elecromandriles; el cabezal de corte tiene un movimiento descendente con disco Ø 500 mm. El cabezal, accionado por control numérico, permite efectuar cortes con inclinación de -45° a +45° en eje vertical
• Las unidades de taladrado en SBZ SF2 efectúan los orificios para el montaje de las bisagras, para la fijación a la pared y la elaboración para la cremona. El módulo SBZ SF2 está compuesto por: 2 unidades de atornillado neumáticas de alimentación automática; 2 unidades de taladrado colocadas de forma paralela a las unidades de atornillado, 1 unidad triple taladrado para cremona
• Puede procesar perfiles de PVC con refuerzo de acero (grosor máximo 3 mm)
Cabezal de corte

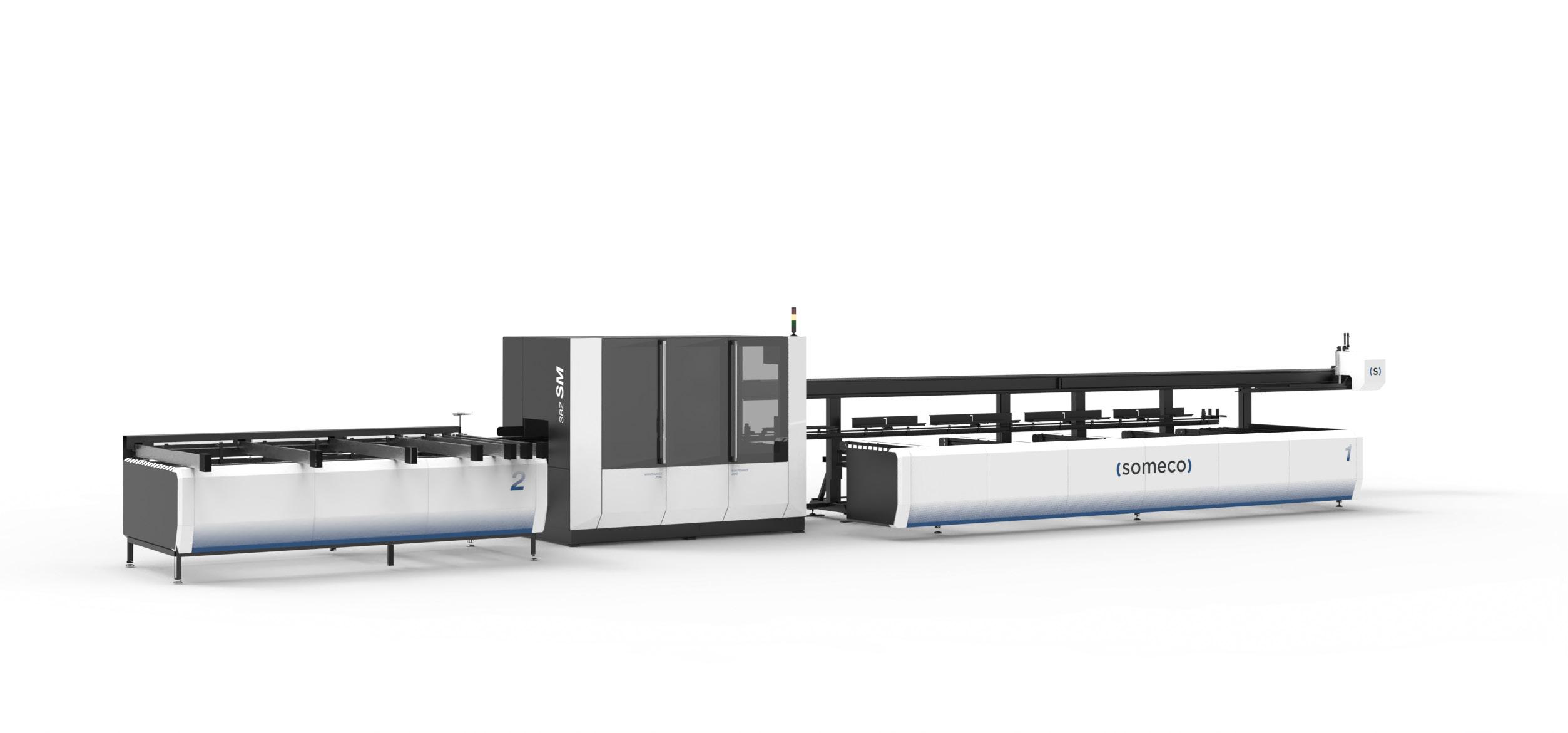

SBZ SM
CENTRO DE MECANIZADO
• Centro de mecanizado CNC de 13 ejes de barra de paso, diseñado para corte, fresado y taladrado, especializada para la producción de cerramientos de PVC
• La unidad puede estar dotada de módulo de contorneado integrado para la preparación del perfil de PVC a la soldadura con tecnología Seamless
• SBZ SM está compuesta por almacén automático, sistema de alimentación por pinza, módulo de fresado, módulo de corte y módulo de contorneado
• En el módulo de fresado CNC están instalados 7, 9 u 11 electromandriles
• Módulo de corte con disco de Ø 500 mm con movimiento horizontal sobre 3 ejes CNC
• El módulo de contorneado opcional interviene en 3 ejes CNC mediante un electromandril que permite fresar los extremos de los perfiles cortados a 45°
• SBZ SM incluye un extractor automático de piezas
Carga y descarga automáticas

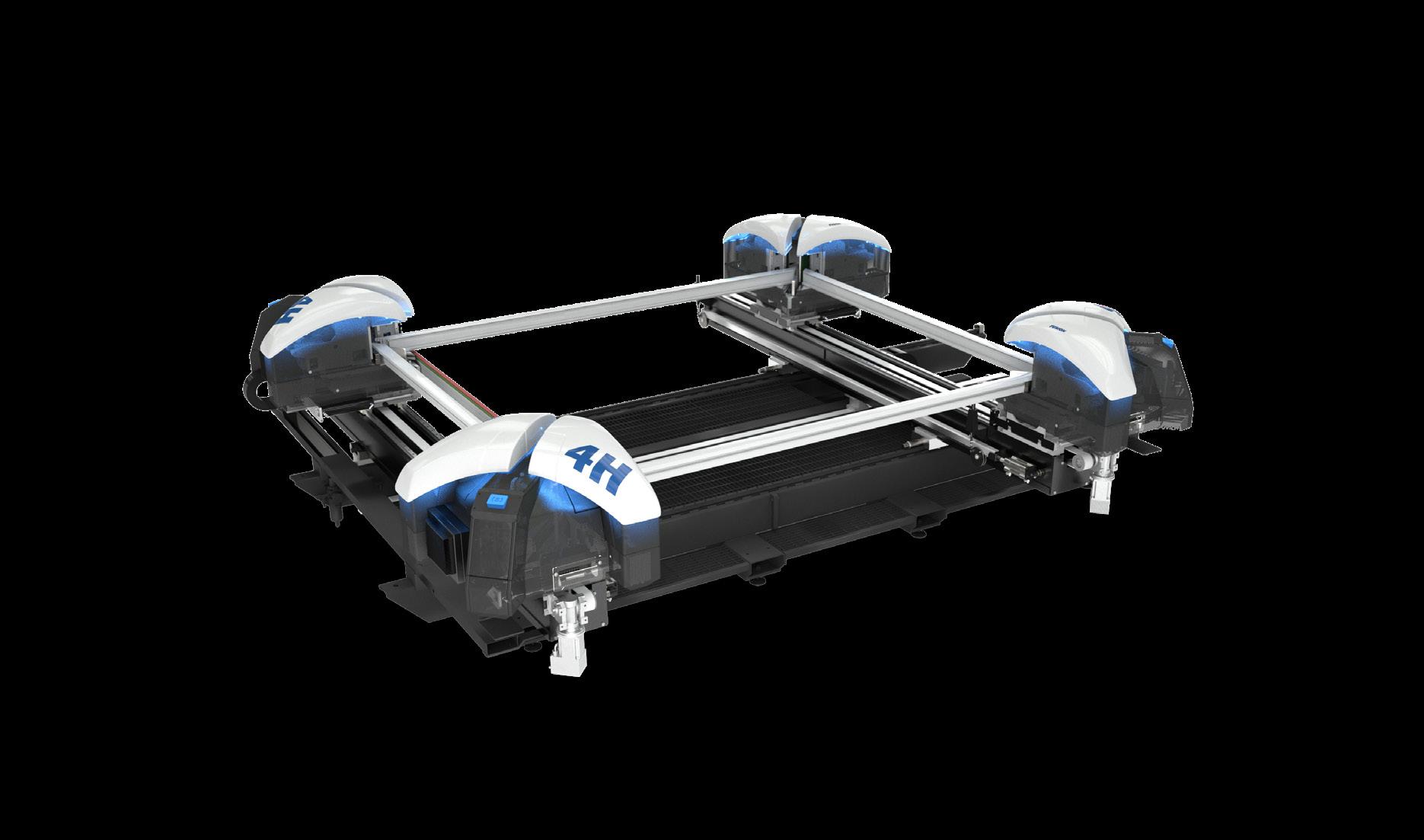

SM 4H
SOLDADORA HORIZONTAL
• SM 4H es una soldadora horizontal con control numérico para perfiles de PVC
• Fabricada en dos dimensiones diferentes 3.500 x 2.700 o 2.500 x 2.700
• Permite producir cuadros mediante la soldadura simultánea de los cuatro ángulos a 90°
• Sistema de regulación digital que asegura precisión, calidad y repetitividad de las soldaduras
• Cordón cero con contraformas con tecnología Seamless
• El movimiento de los segmentos de PVC mediante ejes controlados CNC garantiza la precisión de desplazamiento y la posibilidad de asistencia a distancia
• Este sistema permite reducir y simplificar el ciclo de trabajo sucesivo, asegurando beneficios en la productividad y en la calidad del resultado
Sistema de regulación digital
SM 2LV
SOLDADORA EN LÍNEA
• Soldadora automática con cabezal fijo para esquinas en ángulo recto y cabezal móvil para esquinas de 30° a a 180°
• Disponible en 2 versiones y 2 longitudes: con o sin cuchillas con resistencia y con longitud máxima de 3.440 mm (versión larga) o 2.440 mm (versión corta)
• Provisto de limitadores de cordón de soldadura y dispone de mordazas verticales que se desplazan sobre guías lineales
• La profundidad de fusión puede ajustarse a 2,5 o 3 mm y los brazos de soporte de apoyo son ajustables en altura
• Puede realizar soldaduras tradicionales y Seamless
• Provista de un sistema de cambio rápido y de fácil limpieza
• Ciclo de trabajo controlado por un PLC
• Sistema de diagnosis a través de la pantalla LCD
• Placa de calentamiento y cuchillas con controlador de temperatura digital

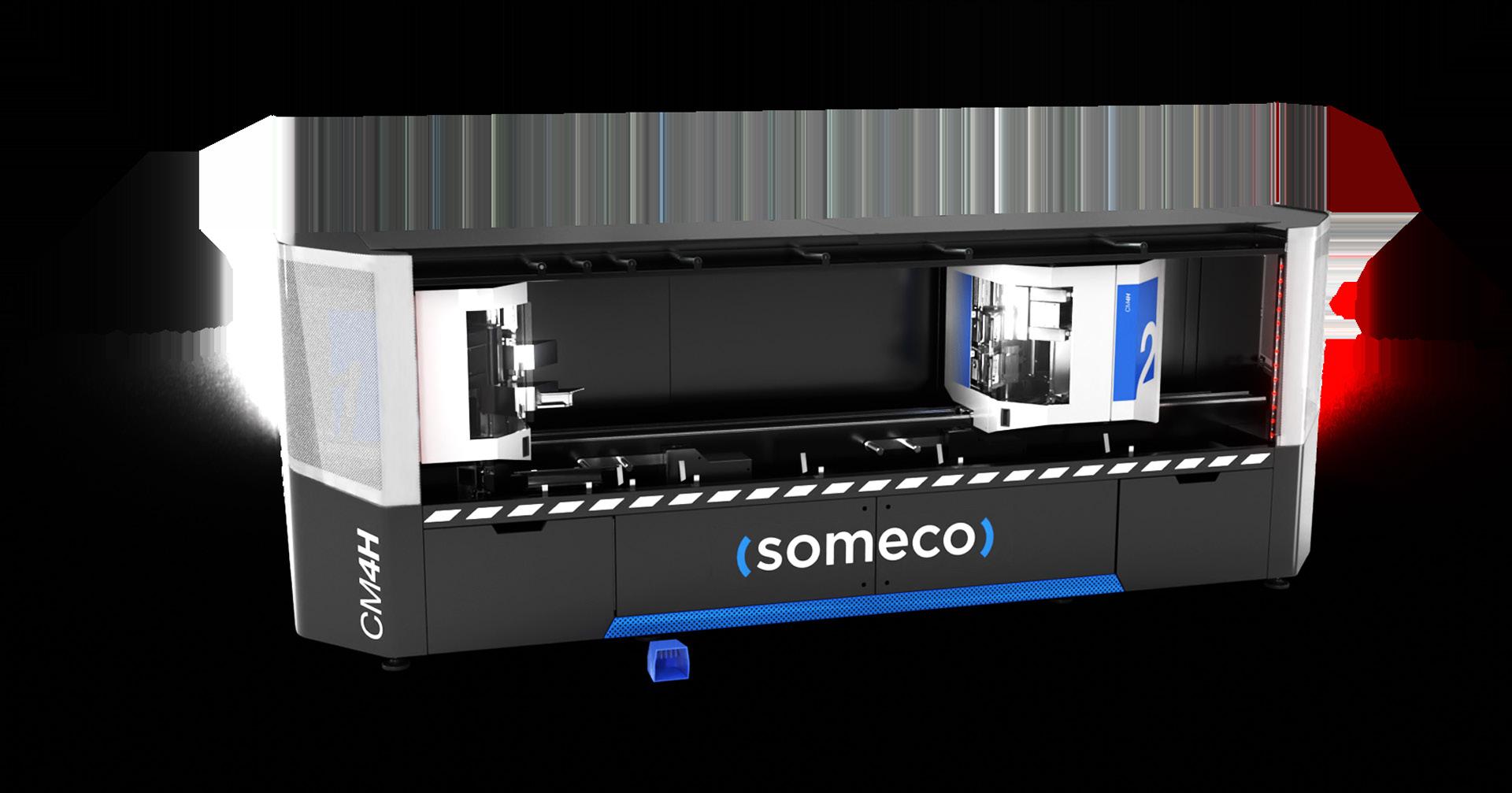

FRESADORA
• Fresadora para la elaboración del contorno de perfiles de PVC y PVC-aluminio precortados a 45°
• CM 4H nace para combinarse a una SM 4H y permitir a un único operador trabajar en paralelo con la soldadora y la fresadora, optimizando procesos de producción
• Asegura la correcta medida y rectificación de corte para su soldado
• (PVC-alu) con alta capacidad de producción
• Par de discos de Ø 150 mm para recortar la longitud del perfil
• 4 electromandriles con potencia motor de 2 kW y tiempo de ciclo medio para 4 piezas de 75 seg
• Preparada para la conexión al sistema de aspiración de virutas
• Pantalla táctil de 15,6”
• HMI intuitiva y fácil de programar con posibilidad de teleasistencia
• de virutas

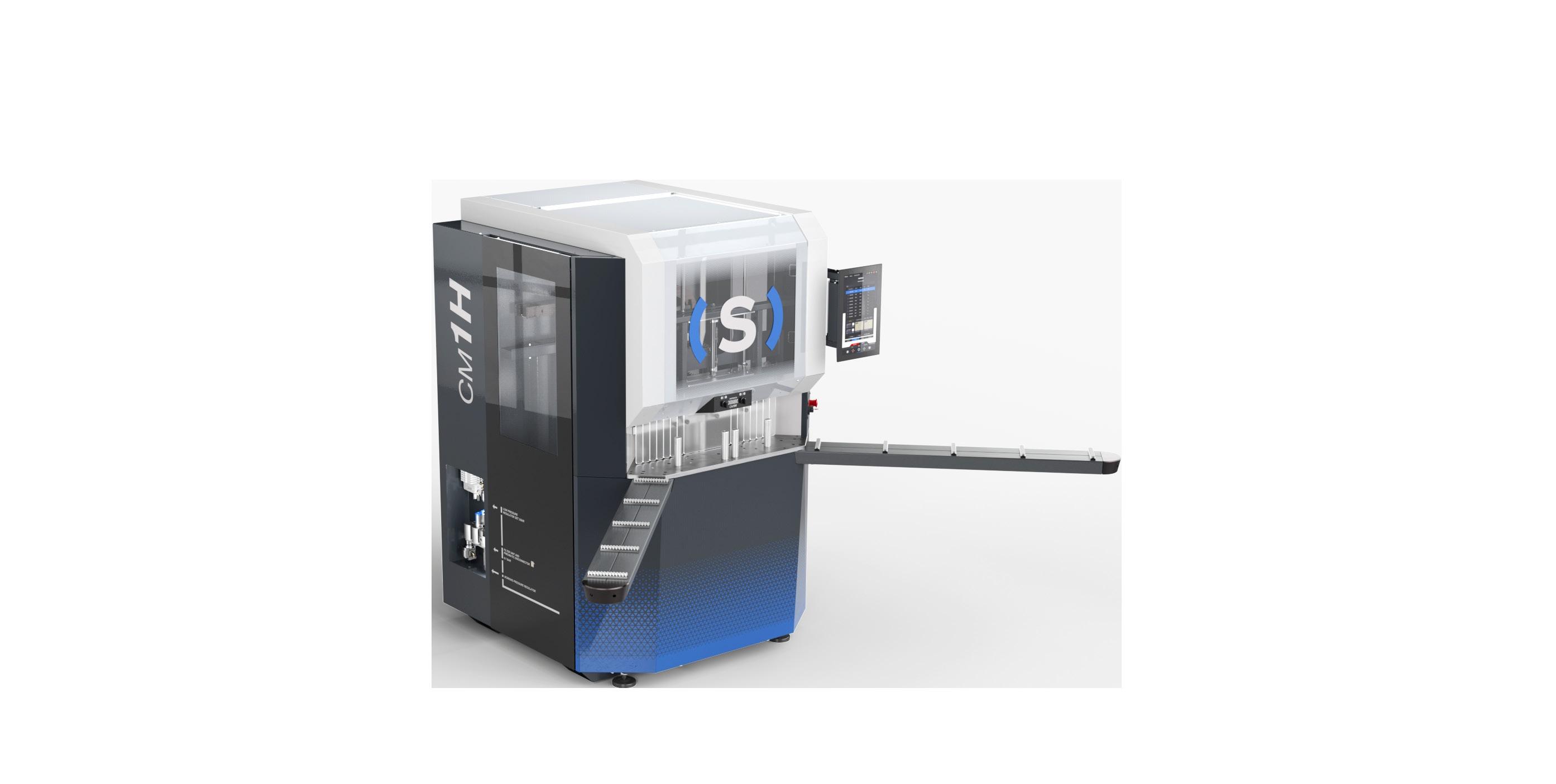

CM 1H
FRESADORA
• Fresadora dedicada al contorneado de perfiles de PVC precortados a 45°
• Integrada en el proceso de producción de ventanas con máquinas de la serie SM de Someco equipada con contraformas de tecnología Seamless
• Dispone de tres electrohusillos, uno utilizado para disco de corte y dos que pueden equiparse con diferentes herramientas para un contorneado eficaz de perfiles de PVC o PVC-Alu
• Preparada para la conexión al sistema de aspiración de virutas
• Pantalla táctil de 15,6”
• HMI intuitiva y fácil de programar con posibilidad de teleasistencia
• dad de teleasistencia
Unidad de retestado y fresado

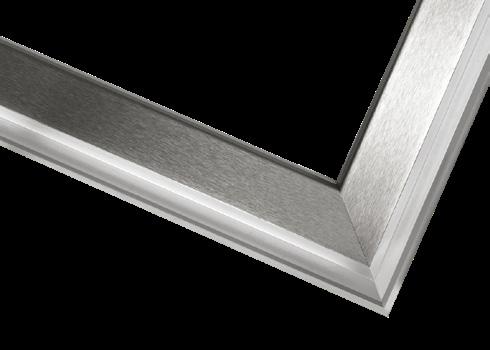

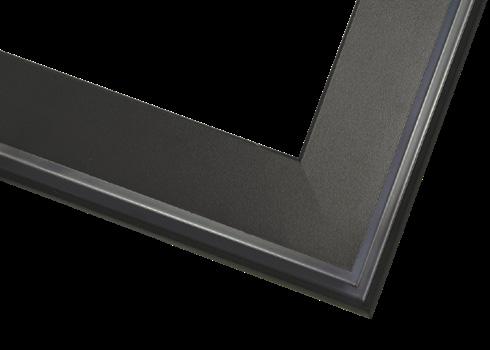

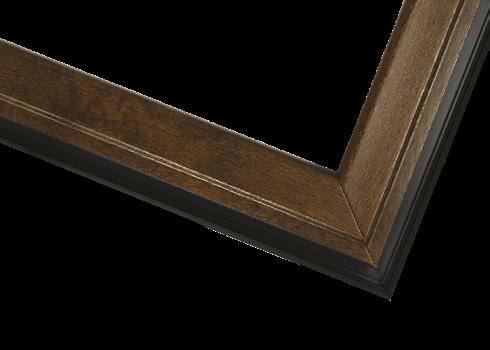

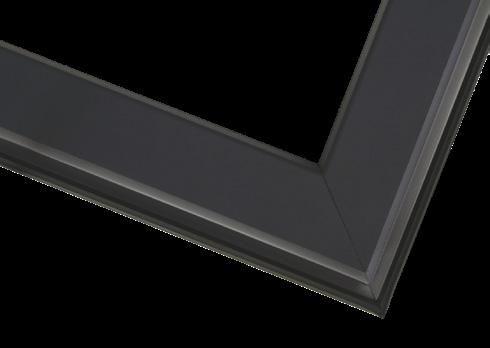

SEAMLESS
LA SOLUCIÓN TECNOLÓGICA PARA UNA VENTANA DE DECORACIÓN
El nuevo estándar europeo de la calidad de acabado del ángulo de las ventanas de PVC ha impulsado a (someco) a desarrollar tecnologías para obtener resultados estéticos acordes a las exigencias del mercado, que pueden ser aprovechadas tanto para los productores de carpintería exterior a nivel industrial como para pequeñas y medianas empresas.
La tecnología (someco) se adapta a las necesidades de todo tipo de cliente/productor con atención a las inversiones, para obtener acabados del ángulo sin cordón.
La flexibilidad y a la adaptabilidad de la solución (someco) permite que prácticamente cualquier productor de carpintería exterior obtenga el ángulo Seamless
