C L A S E 29
2 0 2 5
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
R E V I T
CONFIGURACÍÓN EJES NIVELES
MUROS FORMATO FAMILIAS
Mgtr.Arq. Luis Fernando Ruano Paz

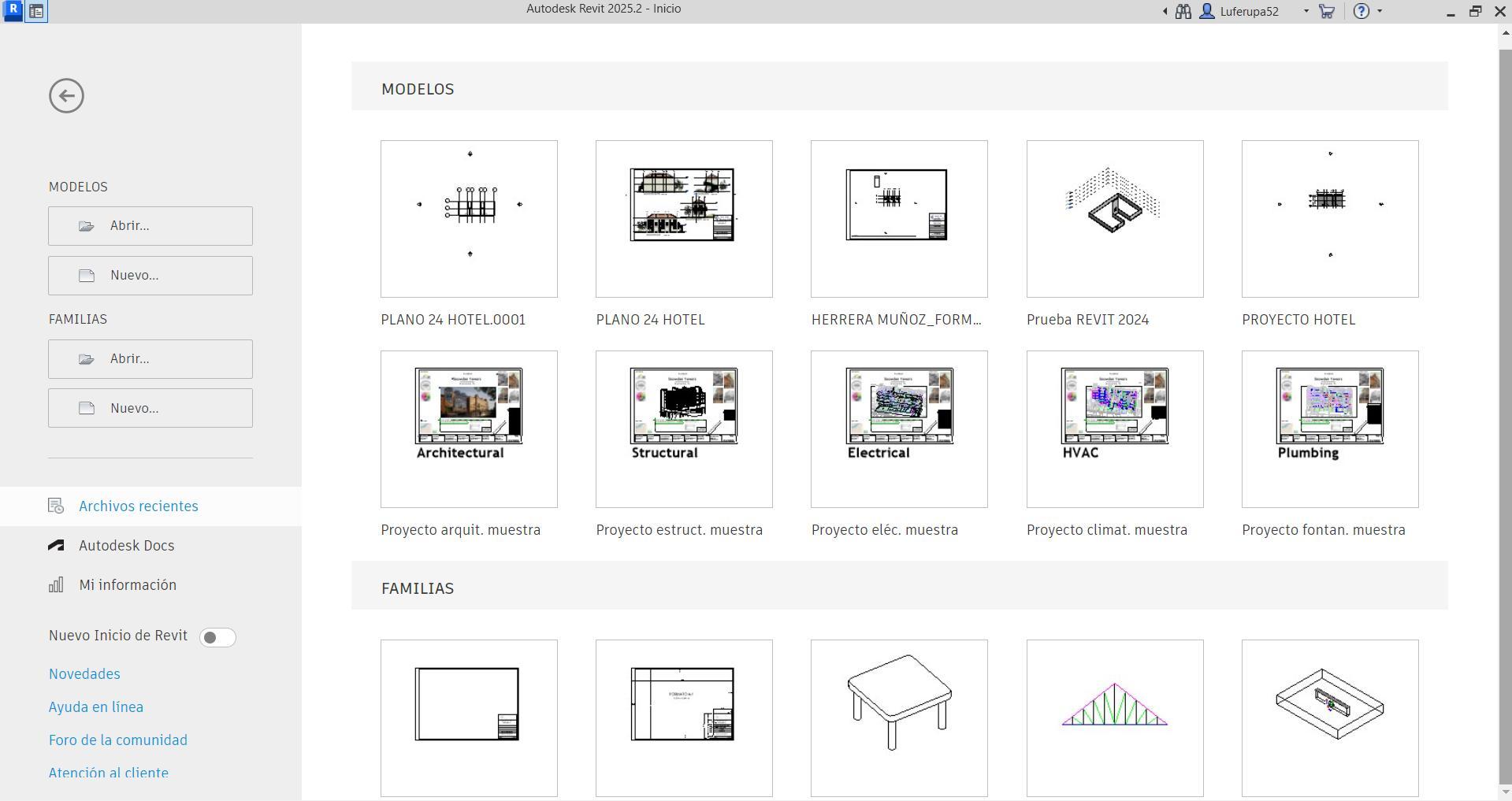

Configuración
Configuración

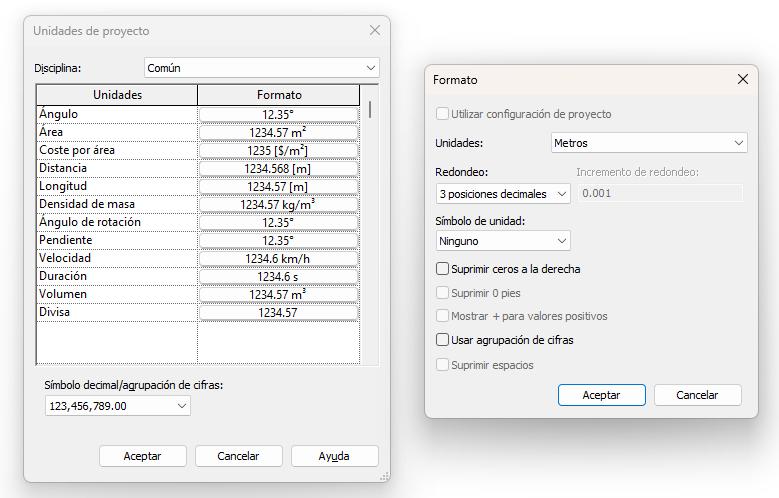

ESCRIBIR UN (UNIDADES)
Configuración
BARRA DE ACCESOS RÁPIDOS
PROPIEDADES
FICHAS
BARRA DE ESTILO DE VISUALIZACIÓN
ÁREA DE TRABAJO
NAVEGADOR DE PROYECTOS
Configuración

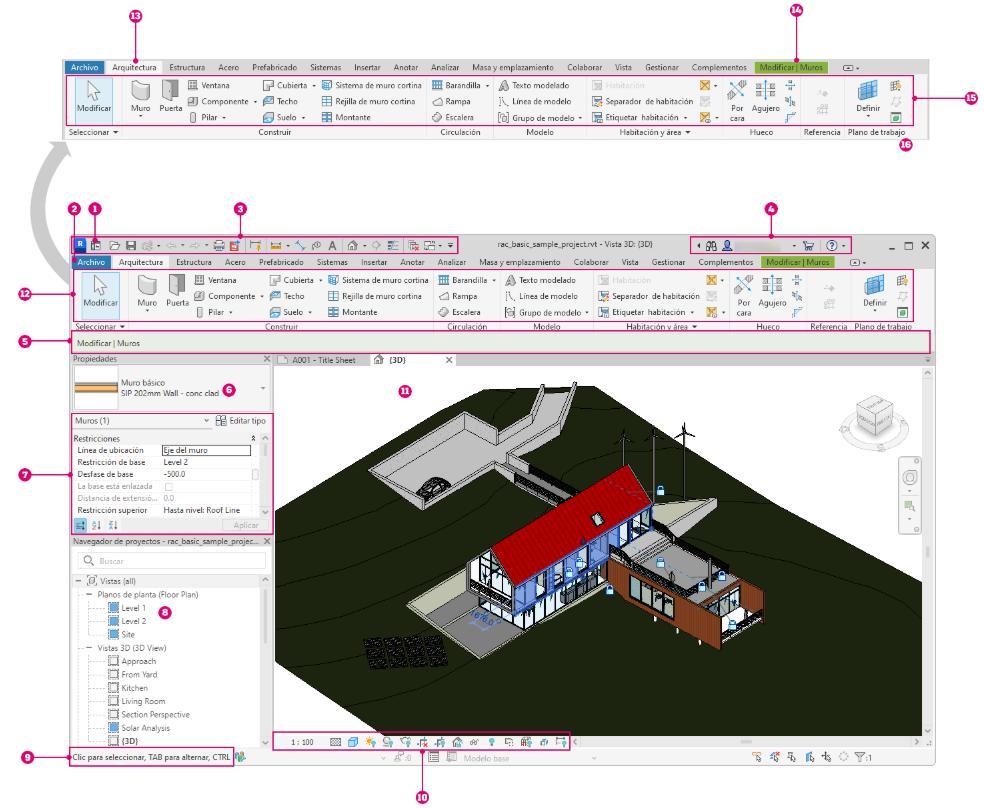

5. BARRA DE OPCIONES
6. SELECTOR DE TIPO
7. PALETA PROPIEDADES
8. NAVEGADOR DE PROYECTOS
14. MODIFICAR ELEMENTO 15. HERRAMIENTAS DE LA CINTA DE OPCIONES
16. GRUPOS DE LA CINTA DE OPCIONES

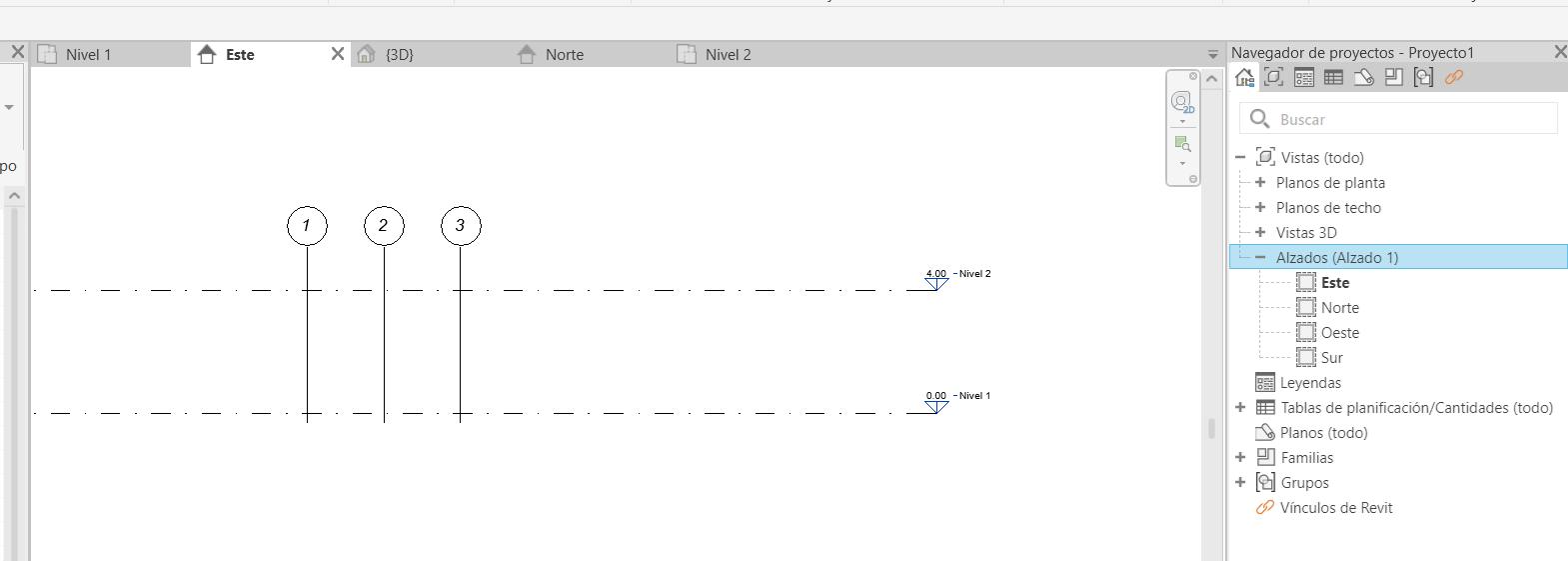

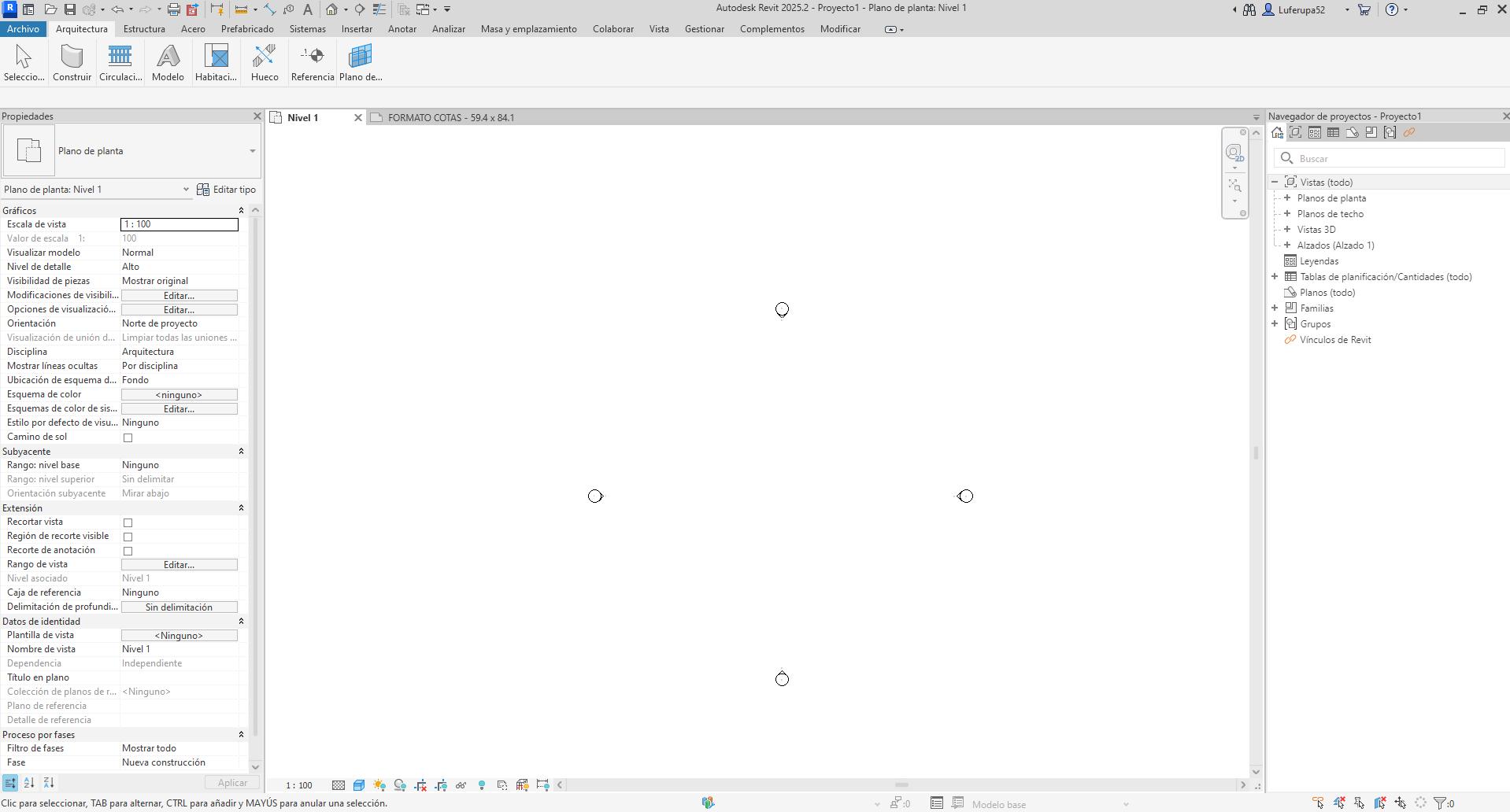

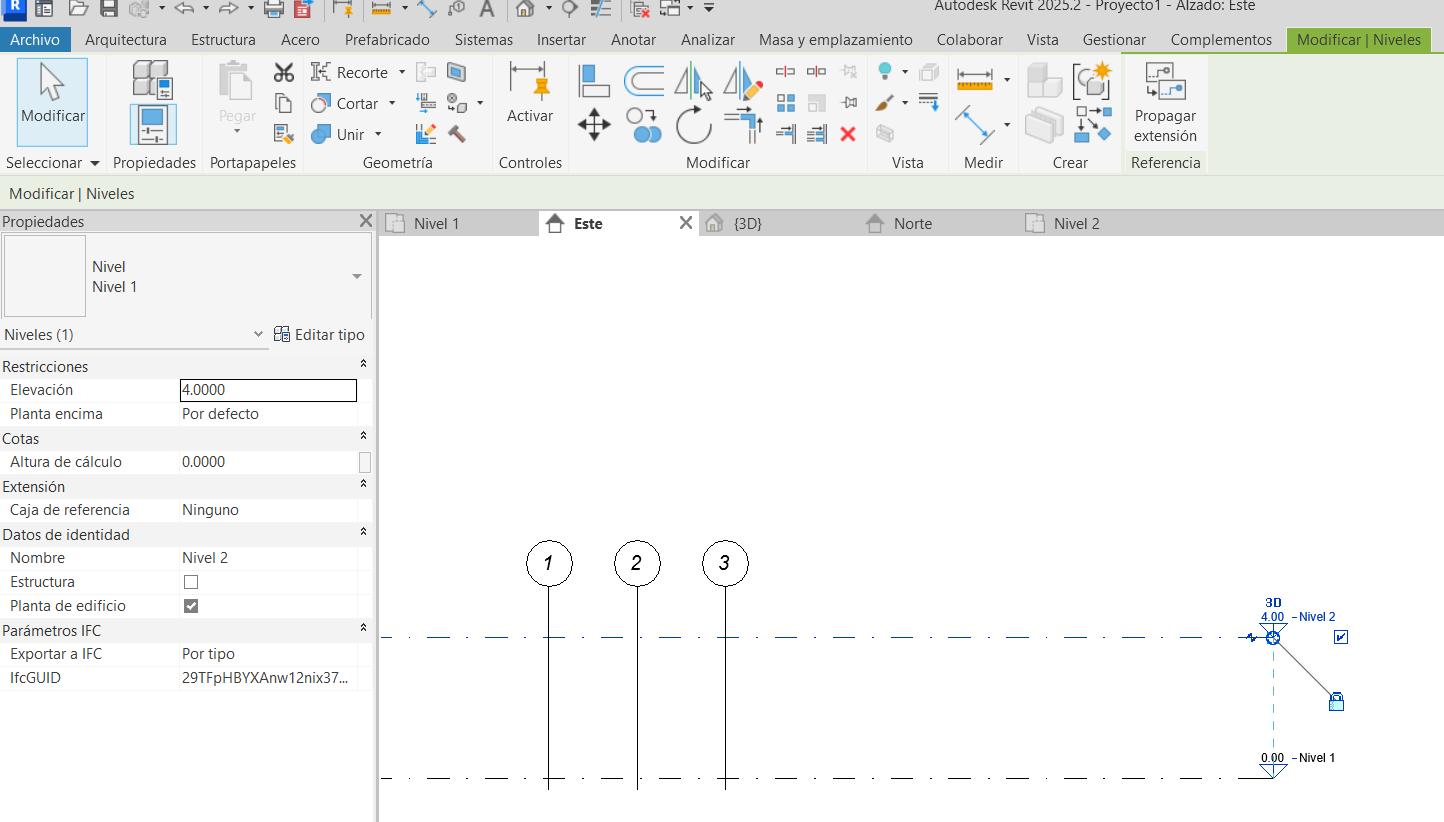

de ejes

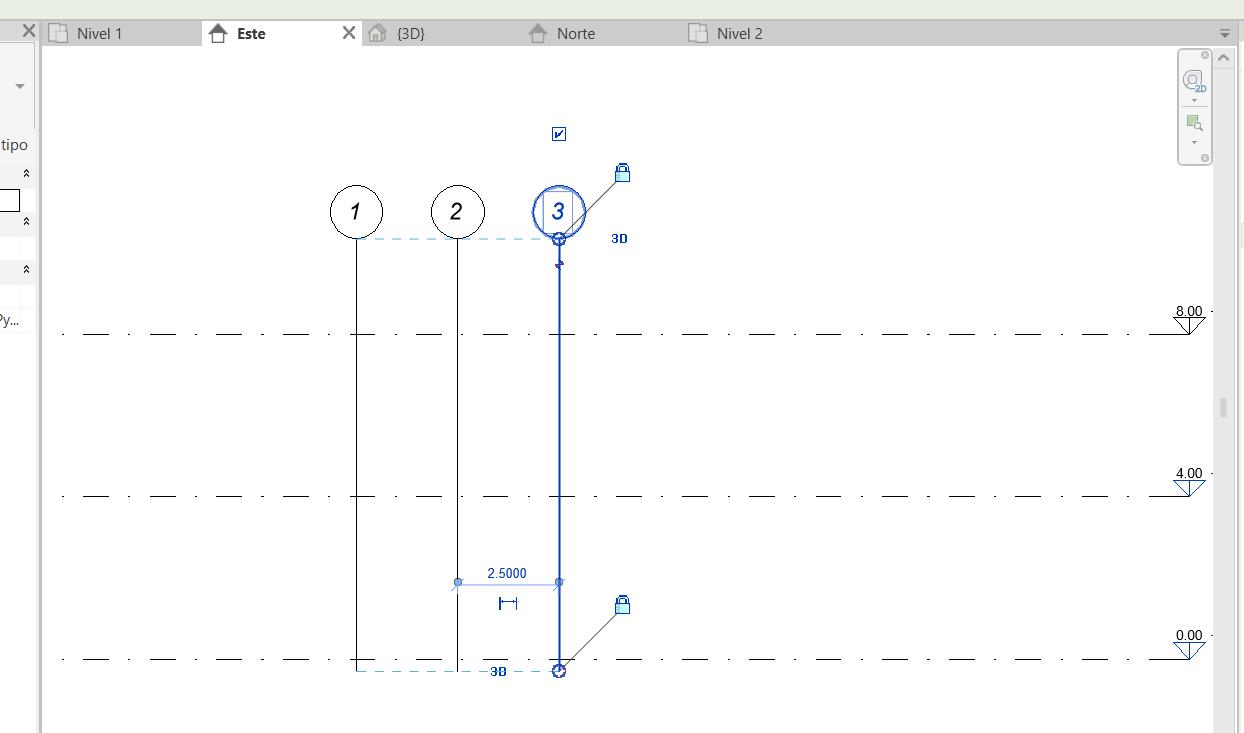

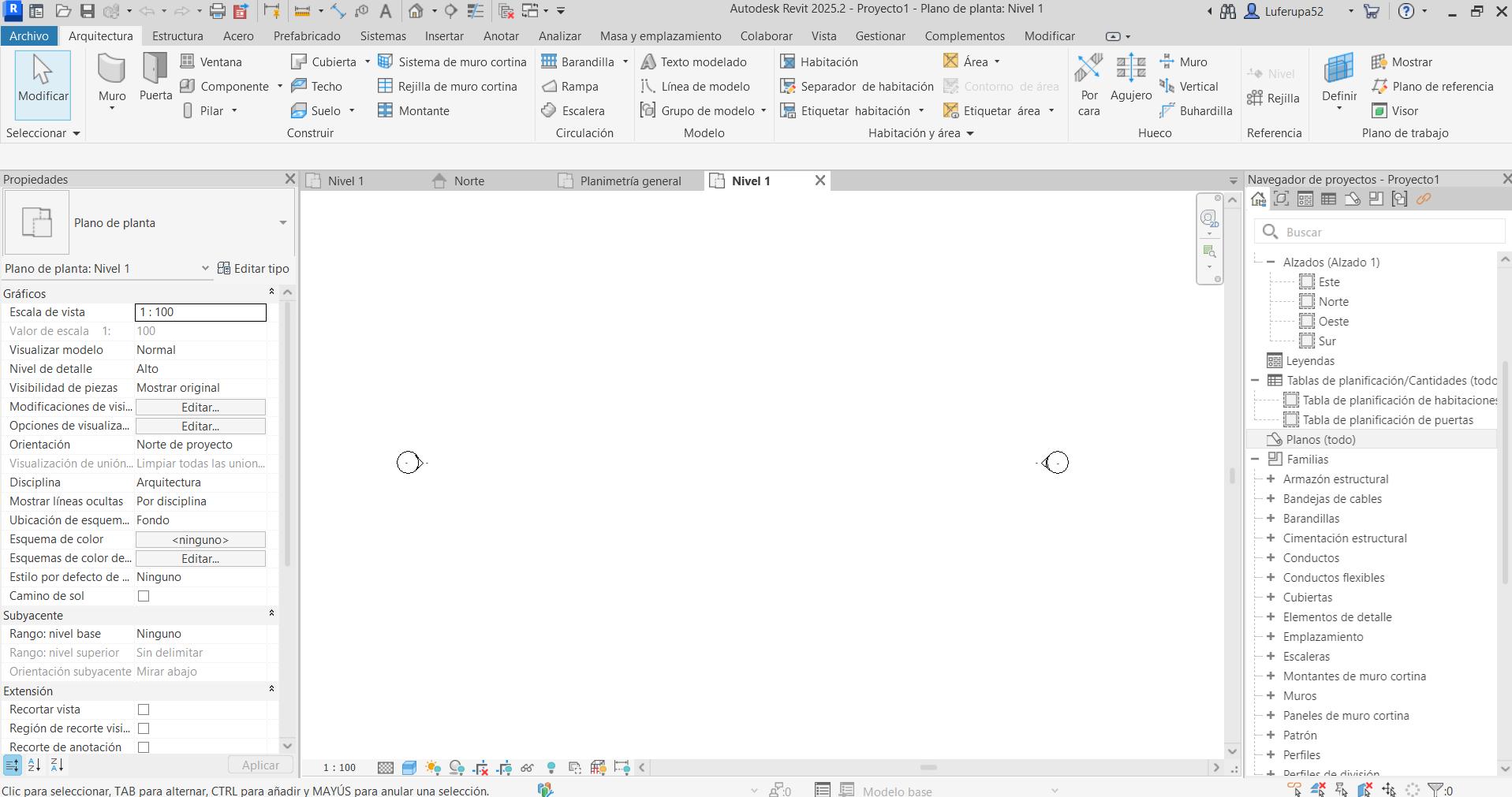

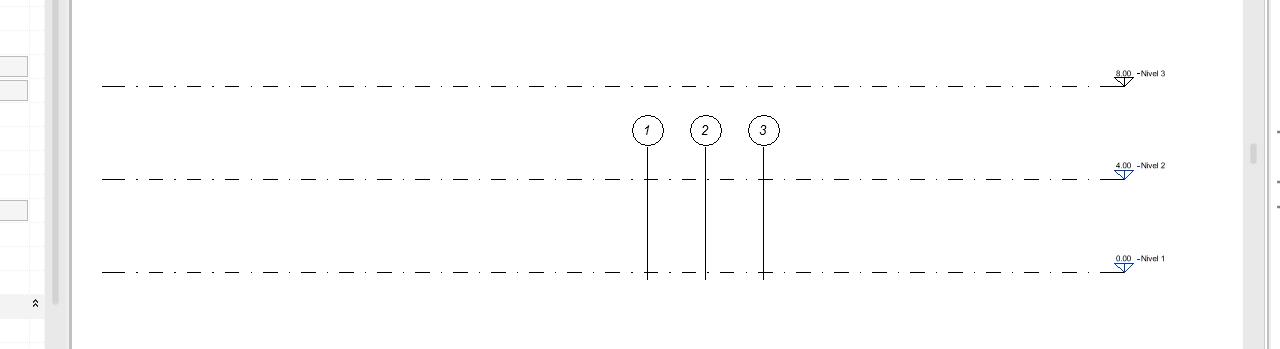

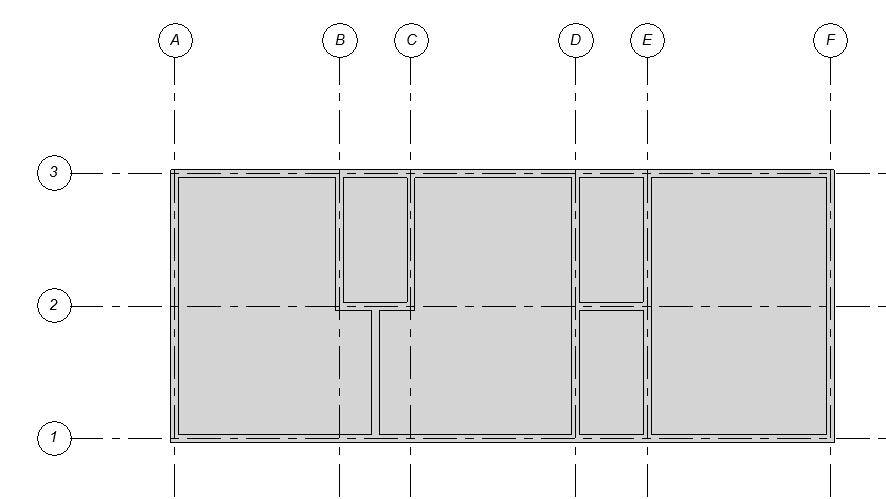

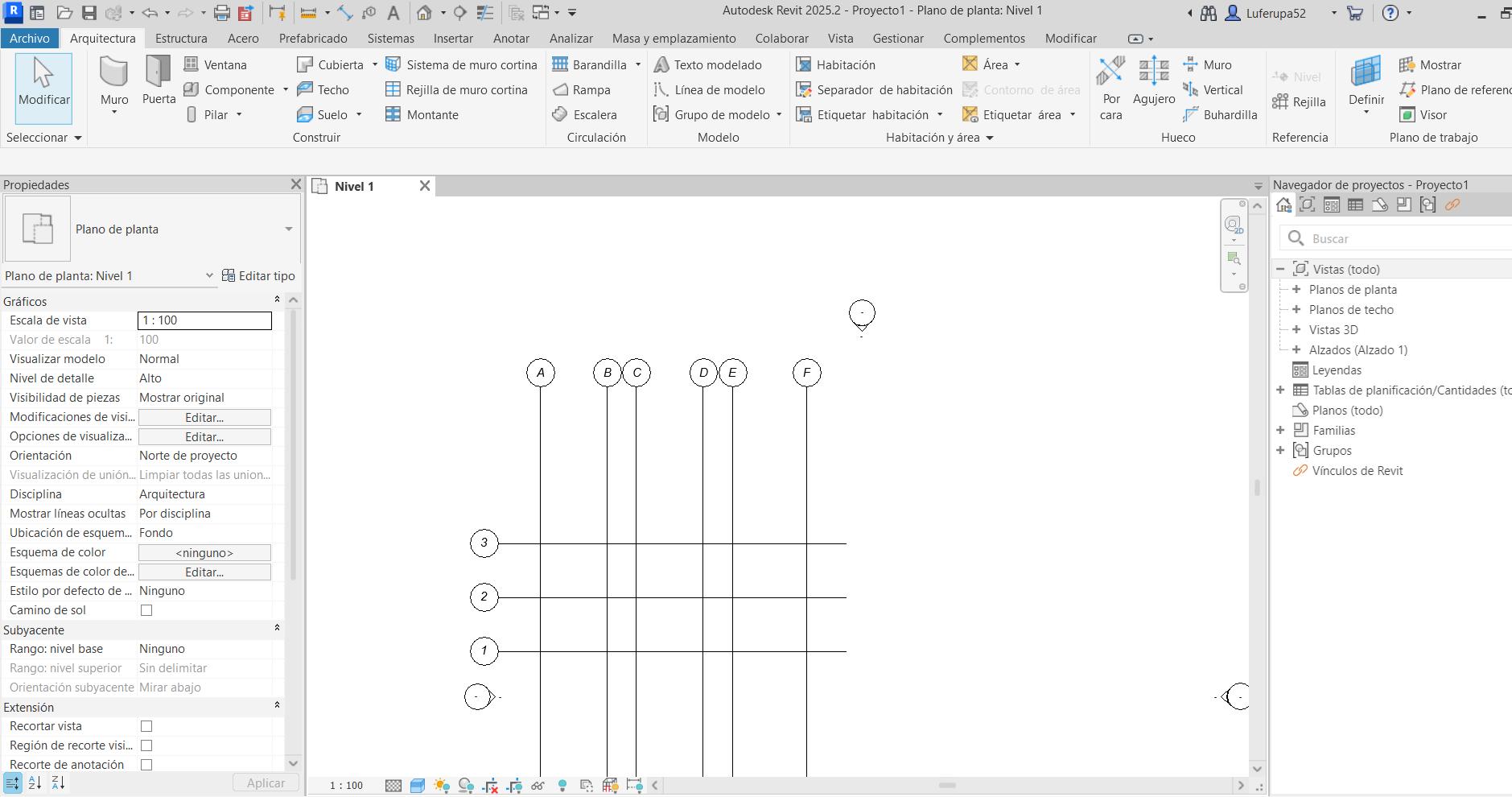

Trazo de ejes

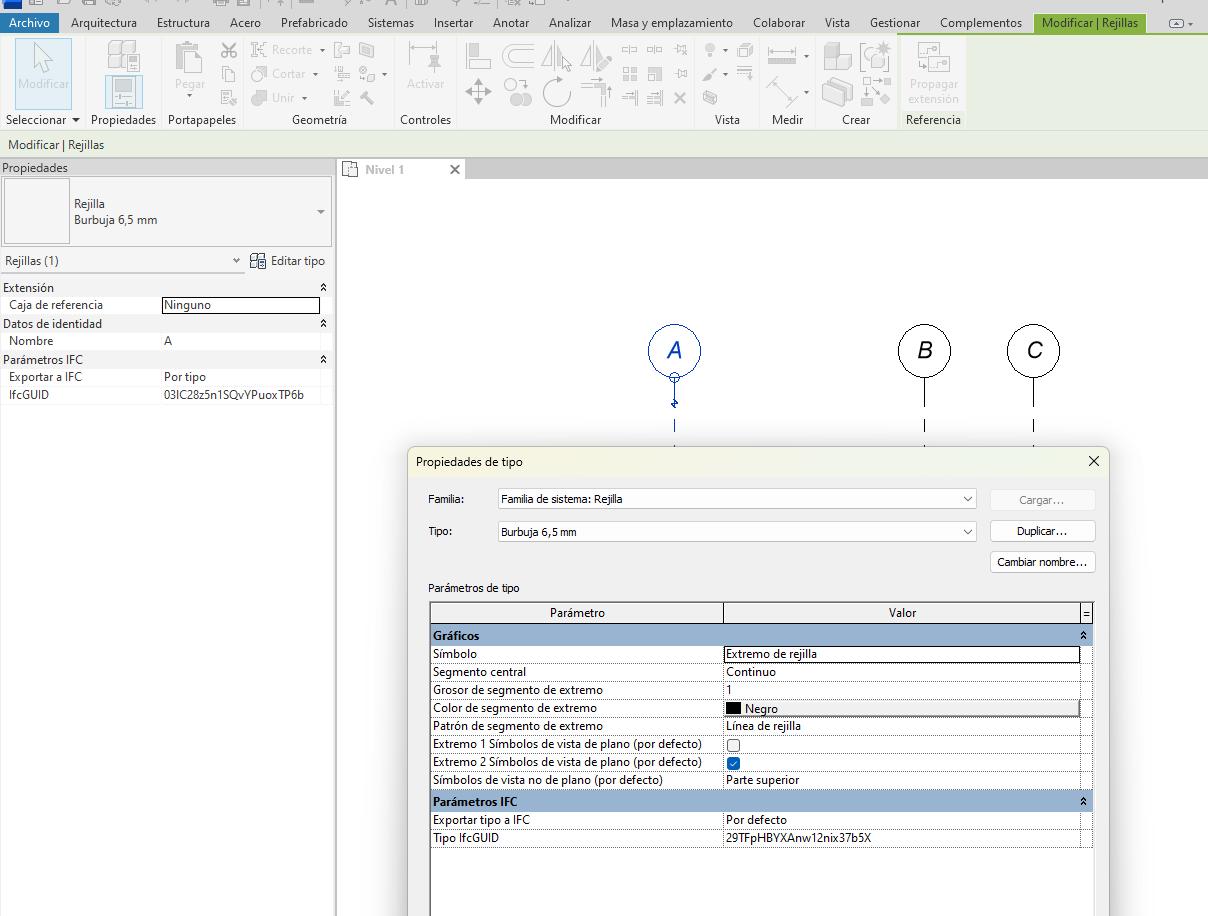

DOBLE CLICK PARA CAMBIAR LETRA
SELECCIONAR Y COPIAR

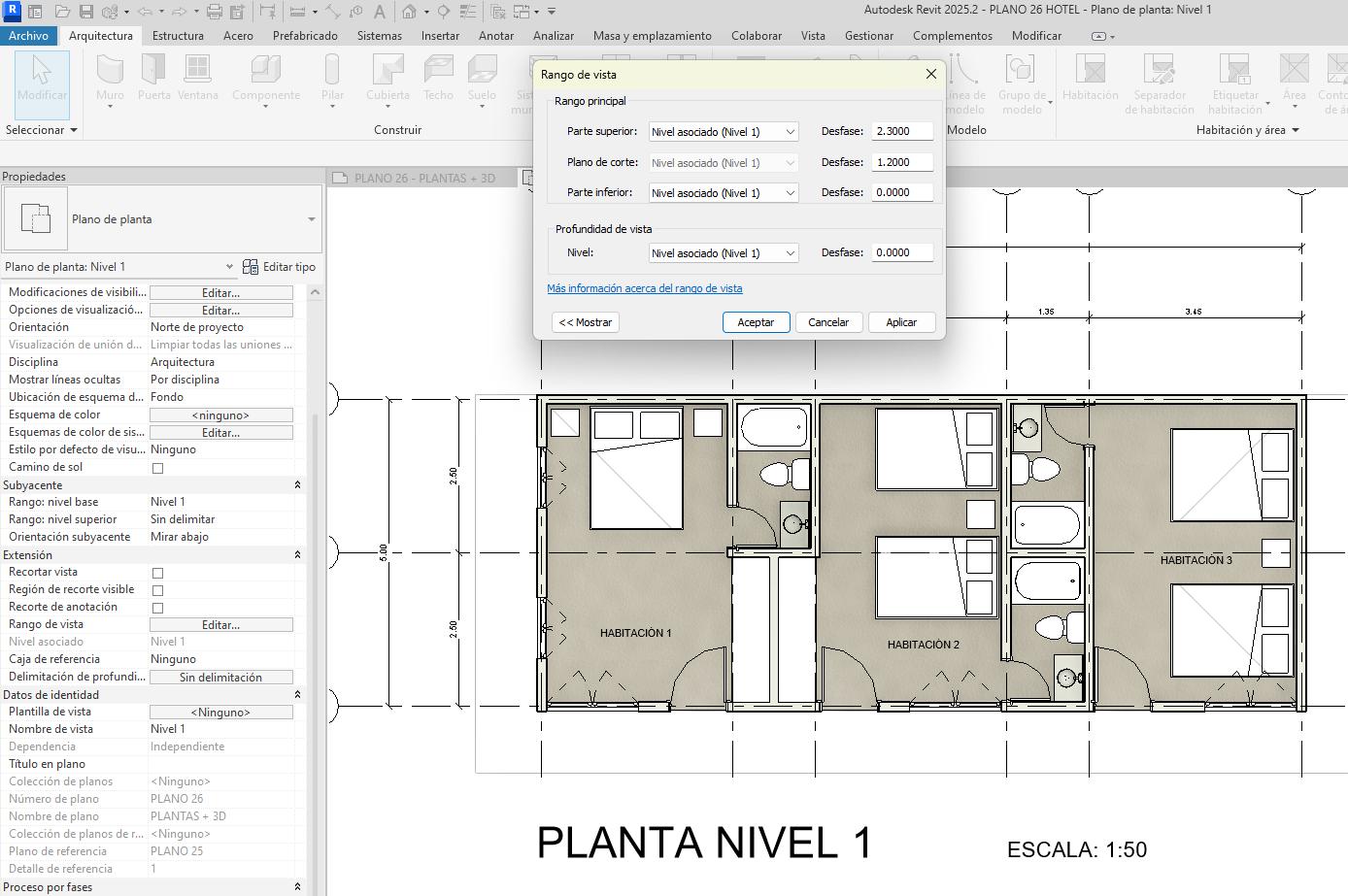

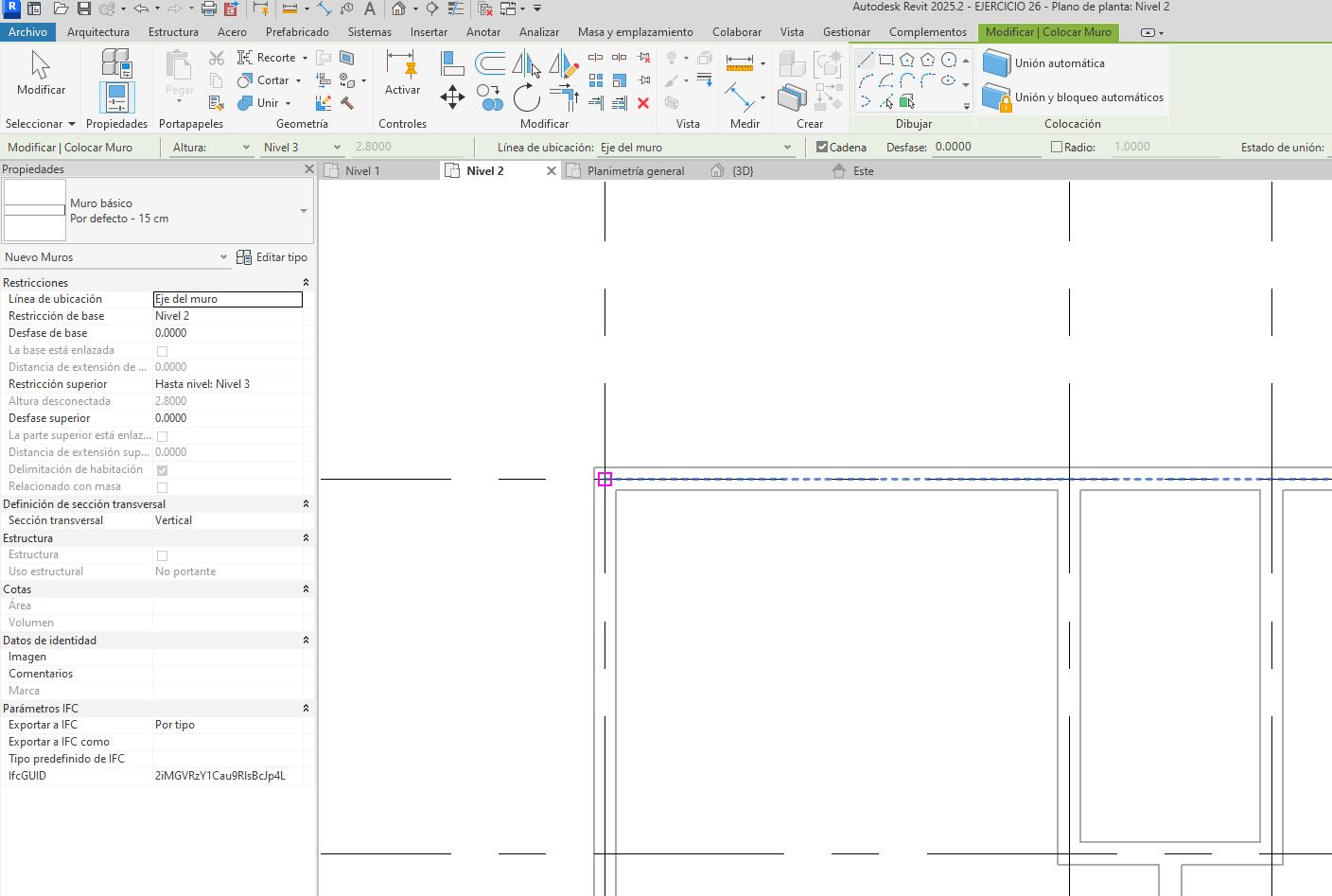

Muros > Rango de vista
VENTANA SE VISUALIZA (1.20 m)

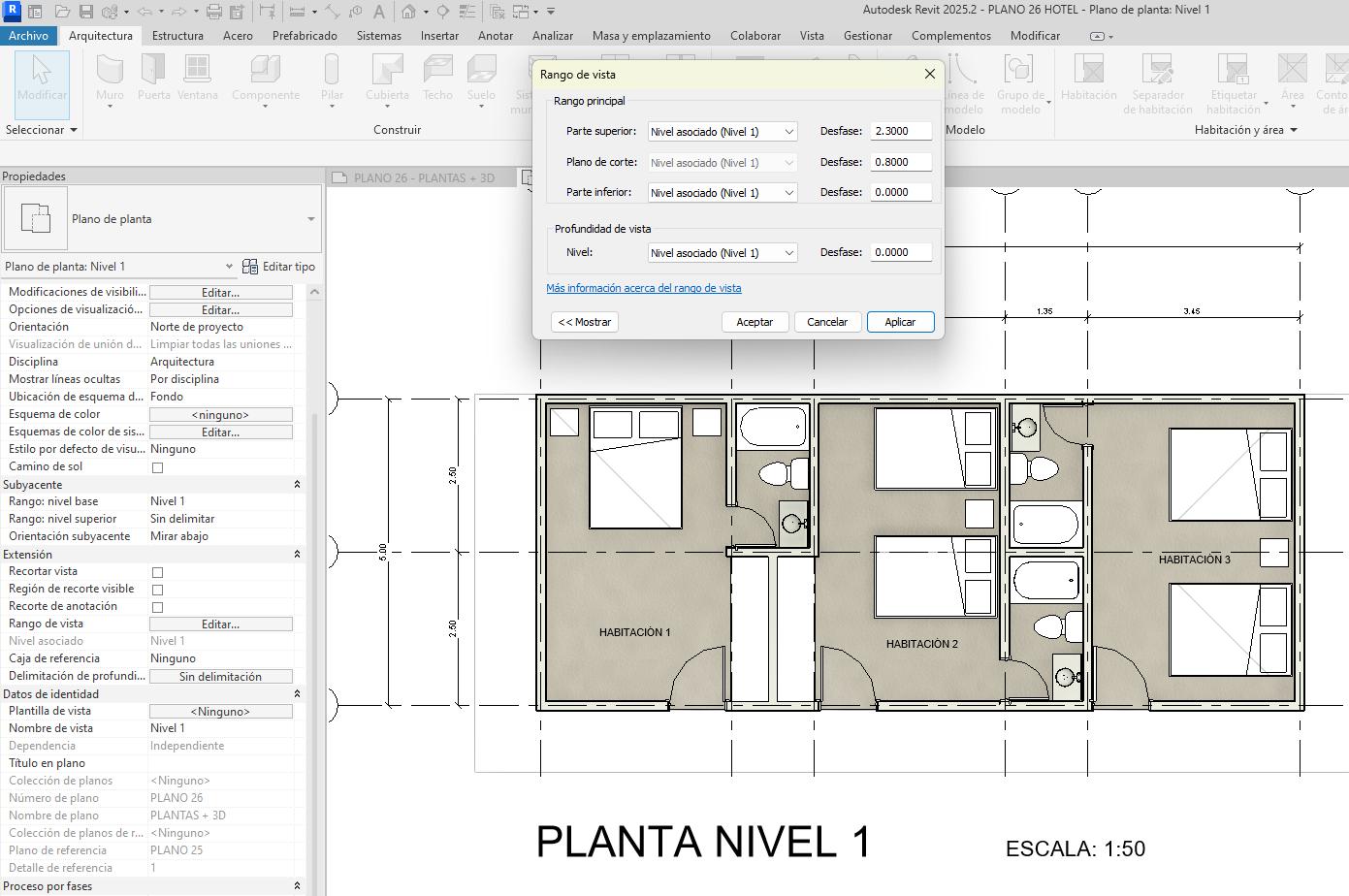

Muros > Rango de vista
VENTANA “NO SE VISUALIZA” SE CAMBIÓ ALTURA DEL PLANO DE CORTE (0.80 m)
S T I D O

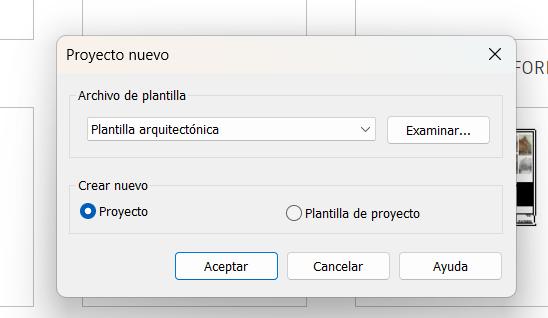

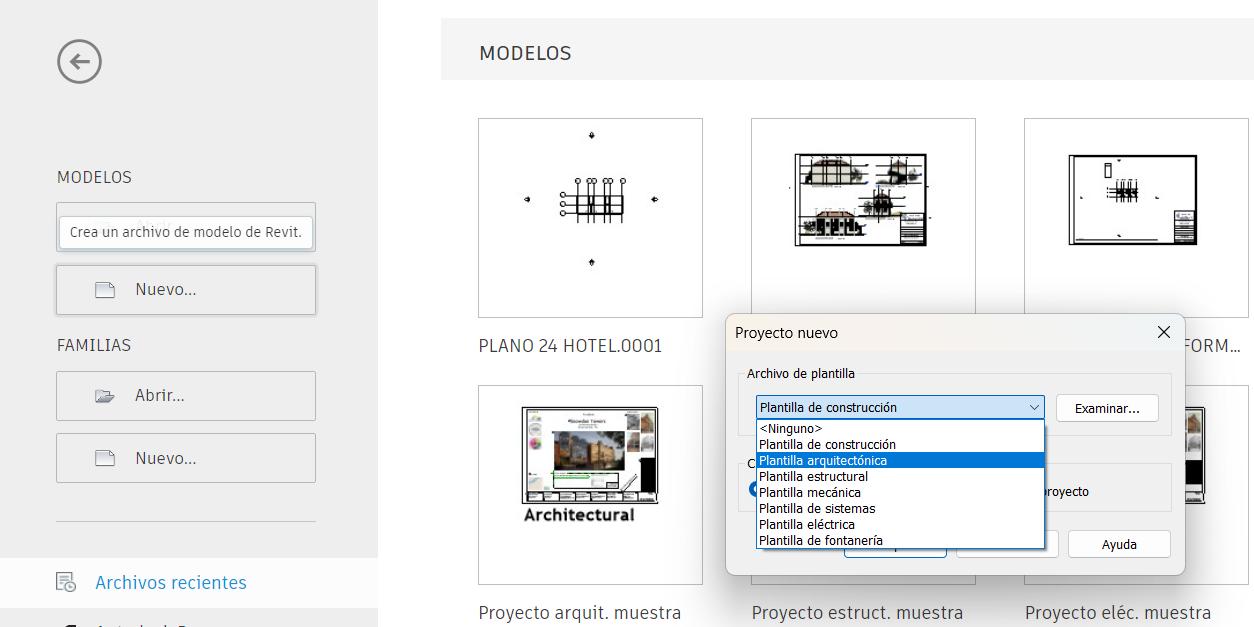

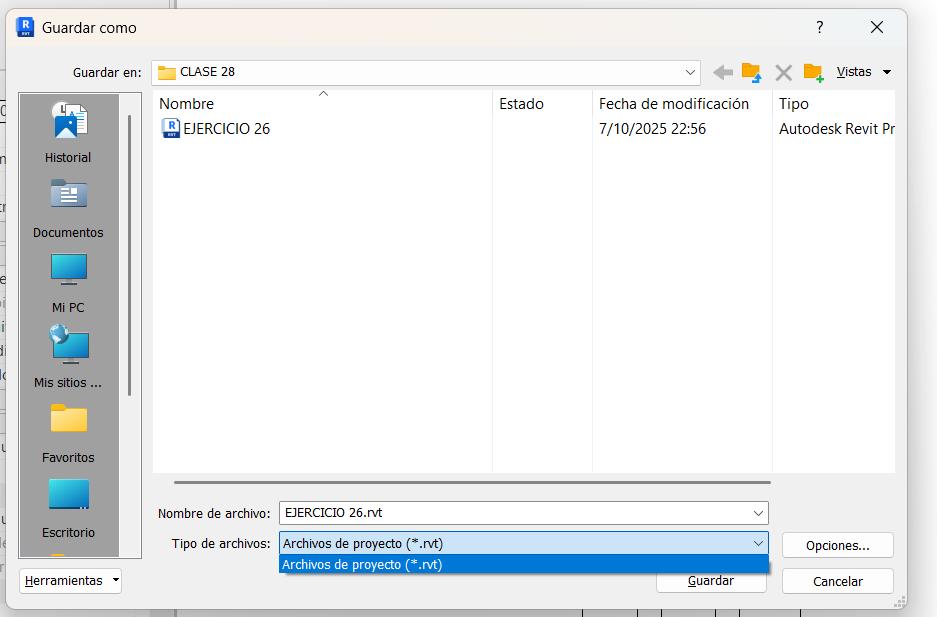

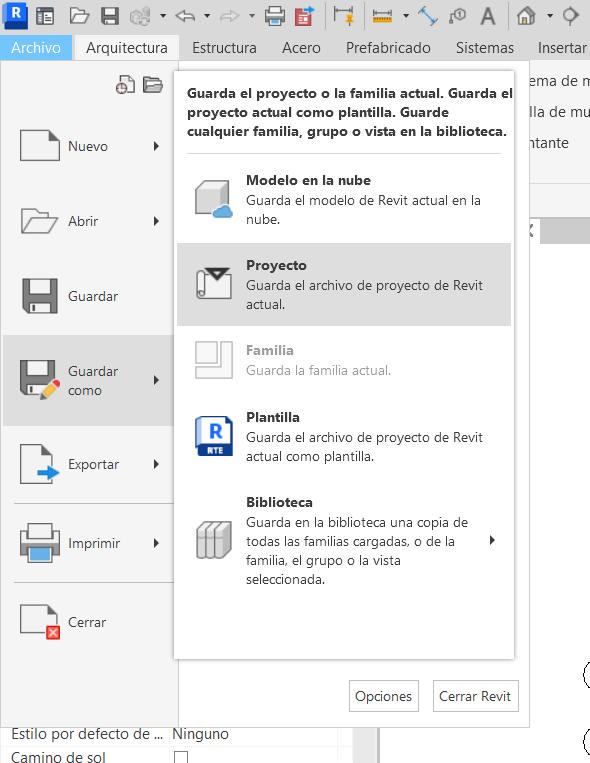

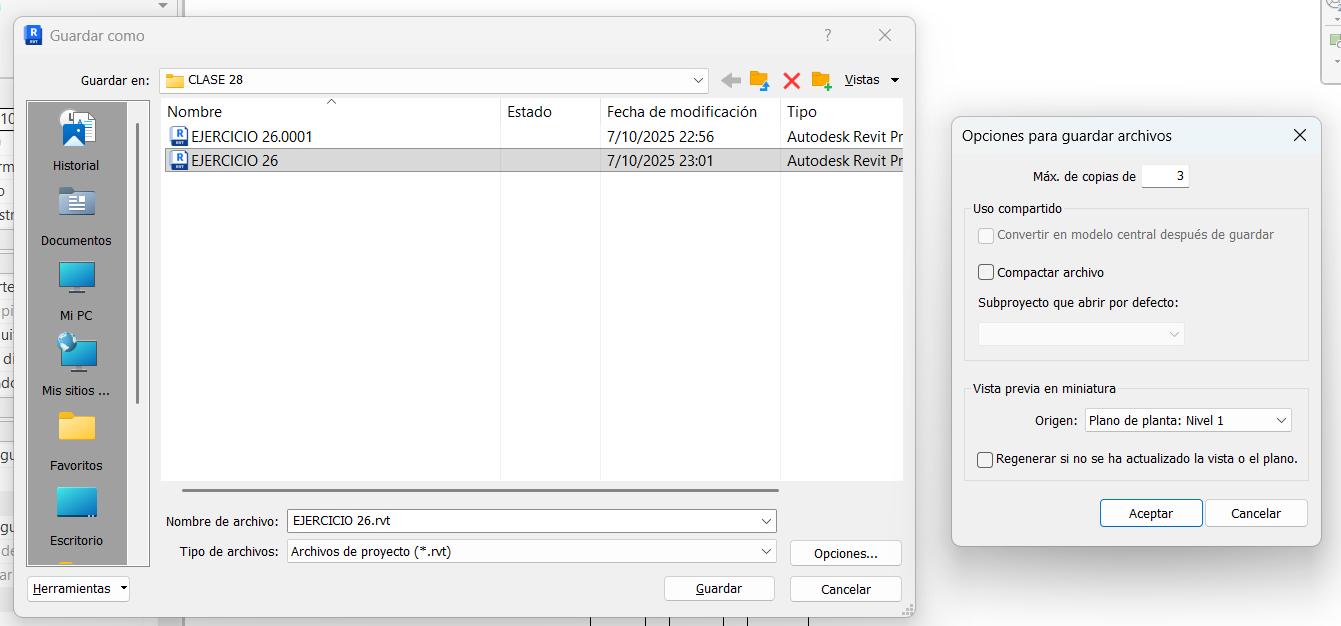

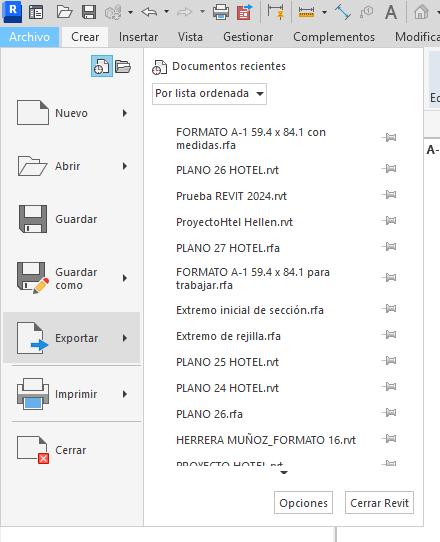

Configuración Proyecto

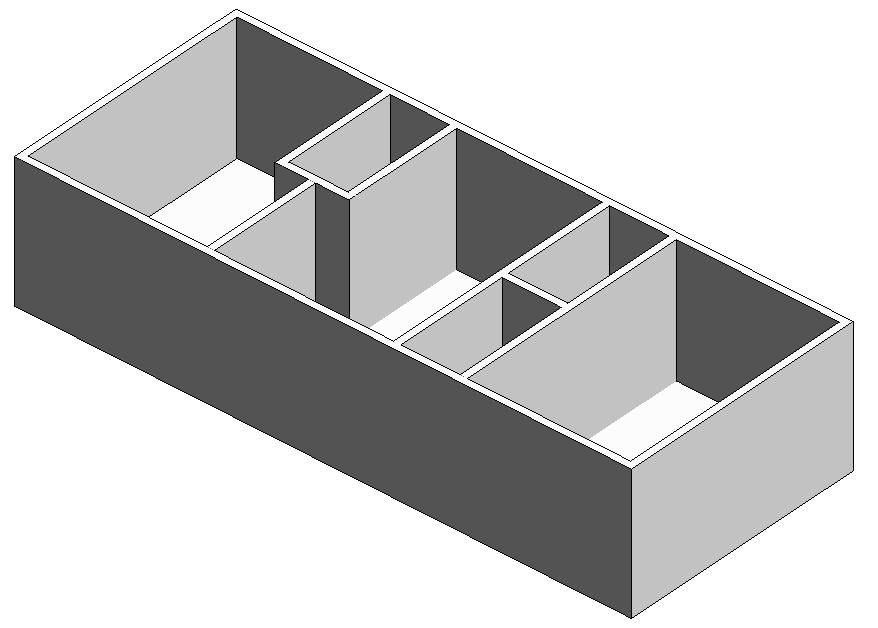

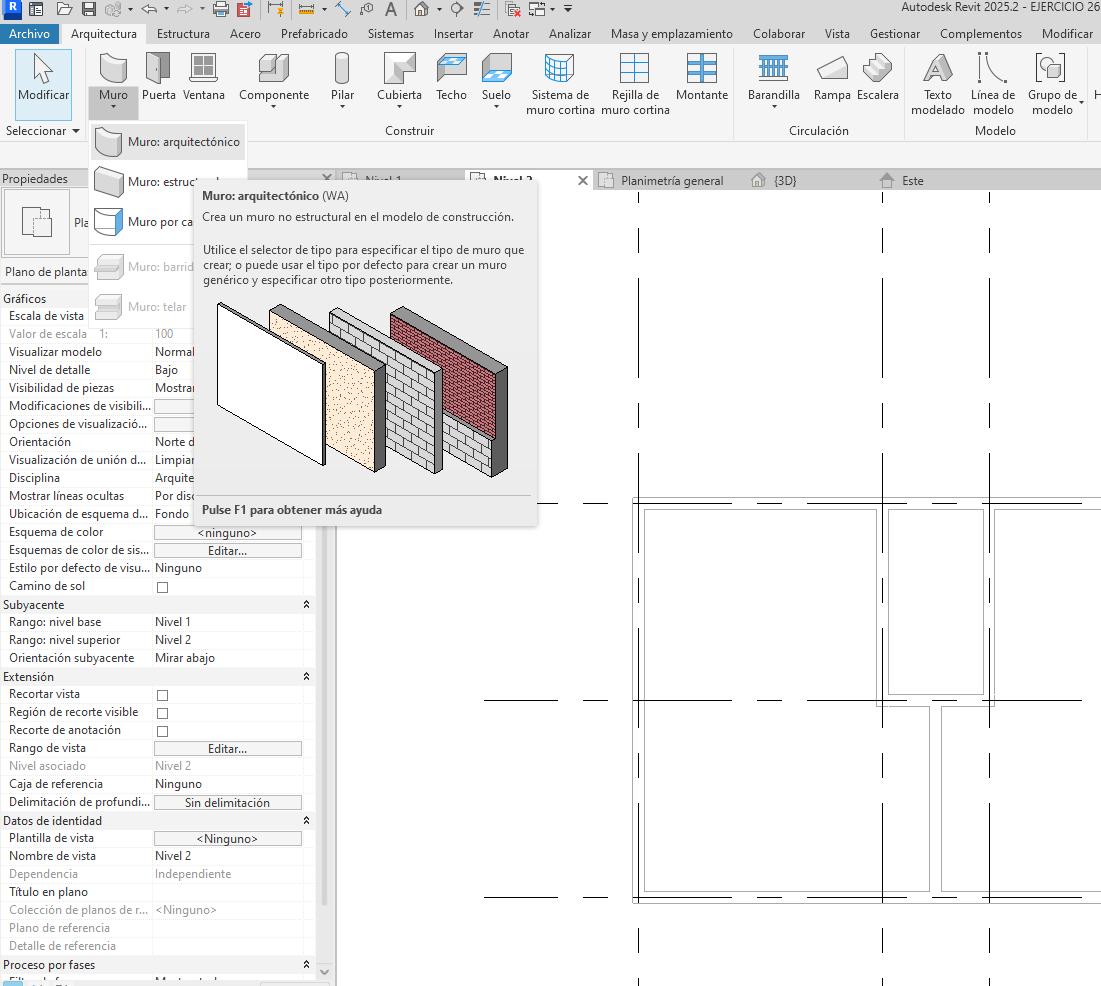

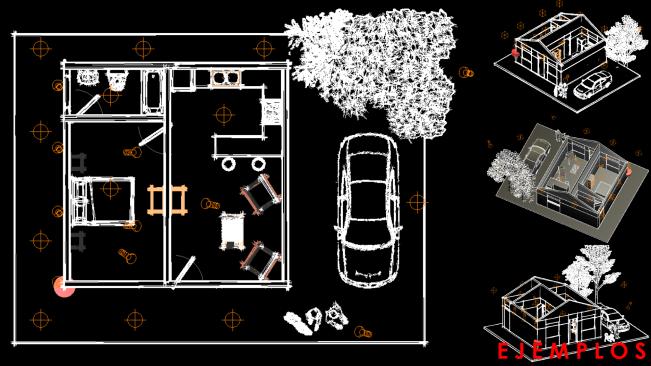

1 MURO ARQUITECTURA >MURO>MUROARQUITECTÓNICO MUROBÁSICOPORDEFECTO-15CM
MATERIAL:MUROPORDEFECTO>GROSOR:0.15>GRÁFICOS:COLOR>RGB 212212212
ANCHURA BRUTA:0.70>ALTURA BRUTA:2.10PUERTA BAÑO
ANCHURA BRUTA:0.95>ALTURA BRUTA:2.10PUERTA HABITACIÓN
ANCHURA BRUTA:1.50>ALTURA BRUTA:1.00
ANCHURA BRUTA:1.00>ALTURA BRUTA:1.00
ALTURA DEANTEPECHO:1.10
MATERIAL:HORMIGÓN -HORMIGÓN MOLDEADOIN SITU>GROSOR:0.15>GRÁFICOS:COLOR
IGUALESCARACTERÍSTICASPARA PISO2DO.NIVEL
5 TECHOPLANO ARQUITECTURA >CUBIERTA >CUBIERTA:CIELORASO>EN NIVEL3 CIELOFALSODECUBIERTA
MATERIAL:HORMIGÓN -HORMIGÓN MOLDEADOIN SITU>
6 TECHO4AGUAS ARQUITECTURA >CUBIERTA >CUBIERTA PORPERÍMETRO>EN NIVEL3 CUBIERTA BÁSICA >CUBIERTA 4AGUAS-20CM MATERIAL:TEJA PLANA >GROSOR:0.20>GRÁFICOS:COLOR>
M_BED-BOX 1525x2000mm -QUEEN
M_BED-BOX 1346x2000mm -DOUBLE
BOWL/BASIN MATERIAL:PORCELAIN,LINEN >GRÁFICOS:COLOR>
SEAT/MATERIAL:LAMINATE,LINEN,MATTE>GRÁFICOS:COLOR>
9 LAVAMANOS US>PLUMBING >MEP >FIXTURES> LAVATORIES M_LAVATORY -VANITY EN LOS4MATERIALESY ACABADOS:LINEN.WHITE>GRÁFICOS:COLOR>
10 ARTESA US>
0.7620>
0.38>WIDTH:1.20>TUB MATERIAL:PORCELAIN,IVORY >GRÁFICOS:COLOR>
CENTERWIDTH:0.8130>DEPTH:0.61>HEIGHT:2.10 >WIDTH:2.35 MATERIAL:LINEN,WHITE>GRÁFICOS:COLOR>RGB 255255255
>GRÁFICOS:COLOR>RGB 000128000

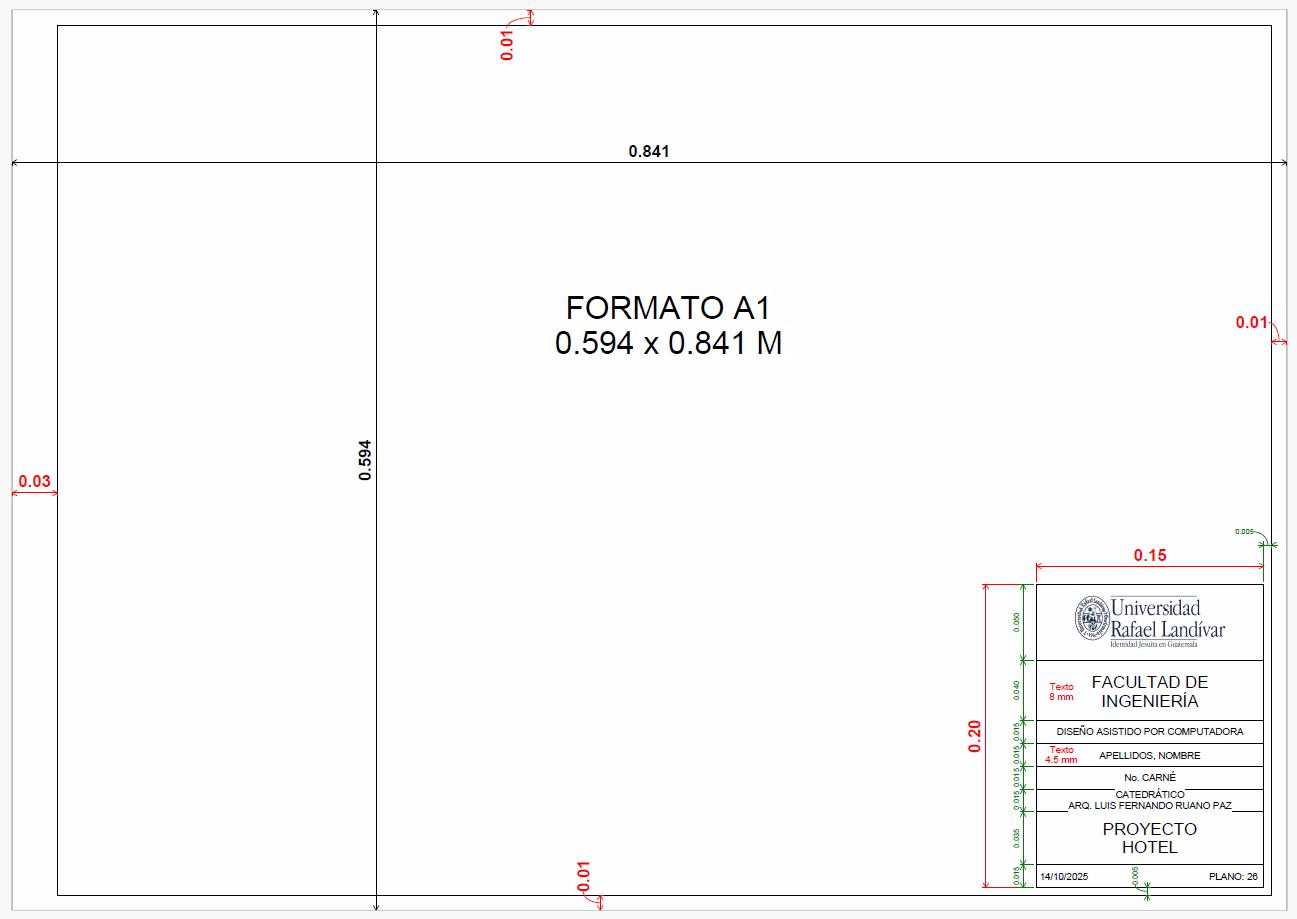

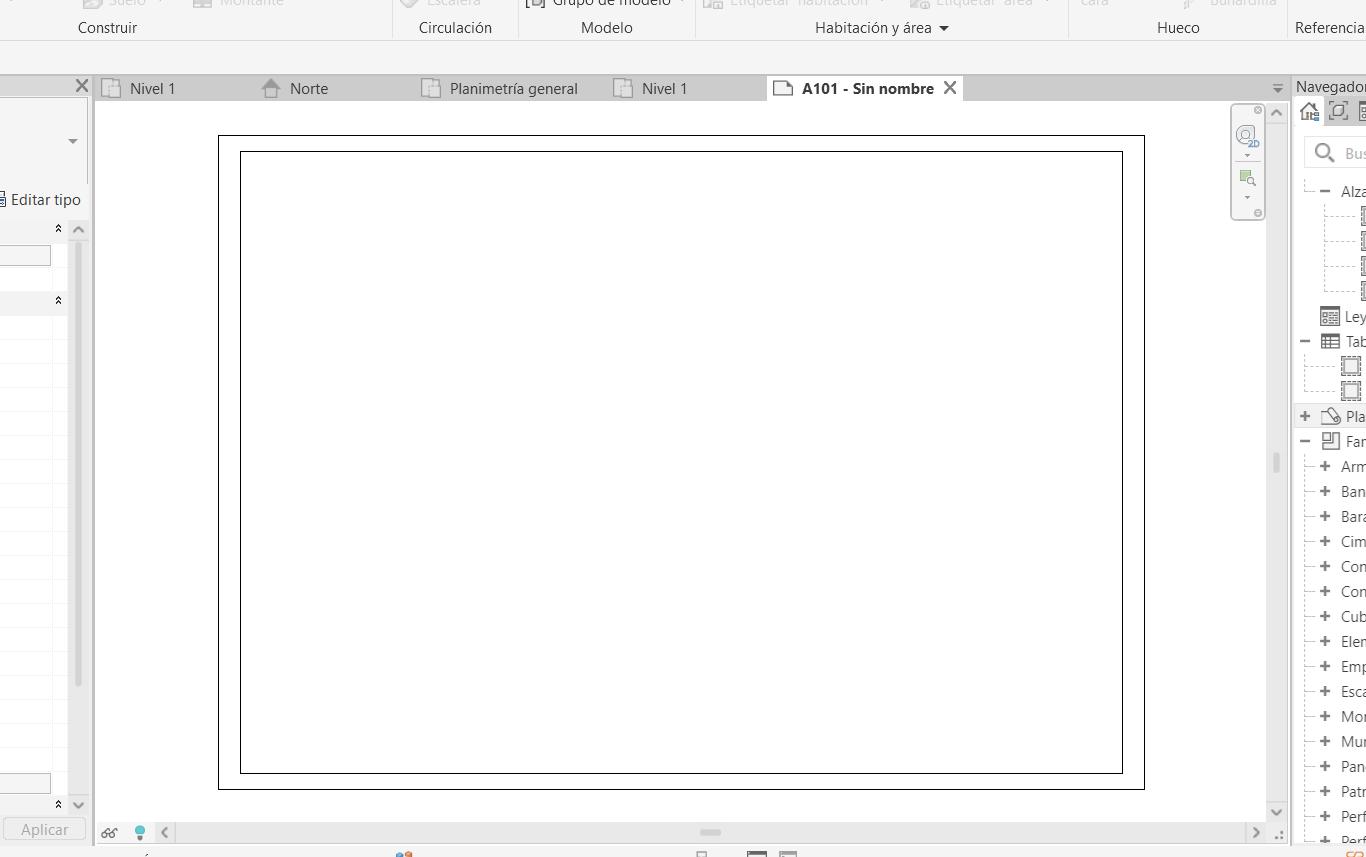

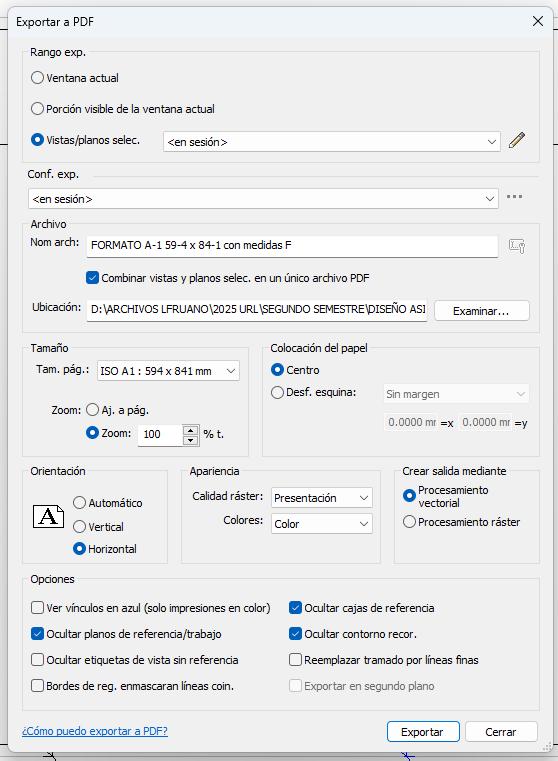

CONFIRMAR DIMENSIONES FORMATO (59.4 x 84.1)
MEDIDAS POR DEFAULT
BORRAR MÁRGENES DESCONOCIDOS
HACER MÁRGENES: 3-1-1-1 (CON OFFSET)

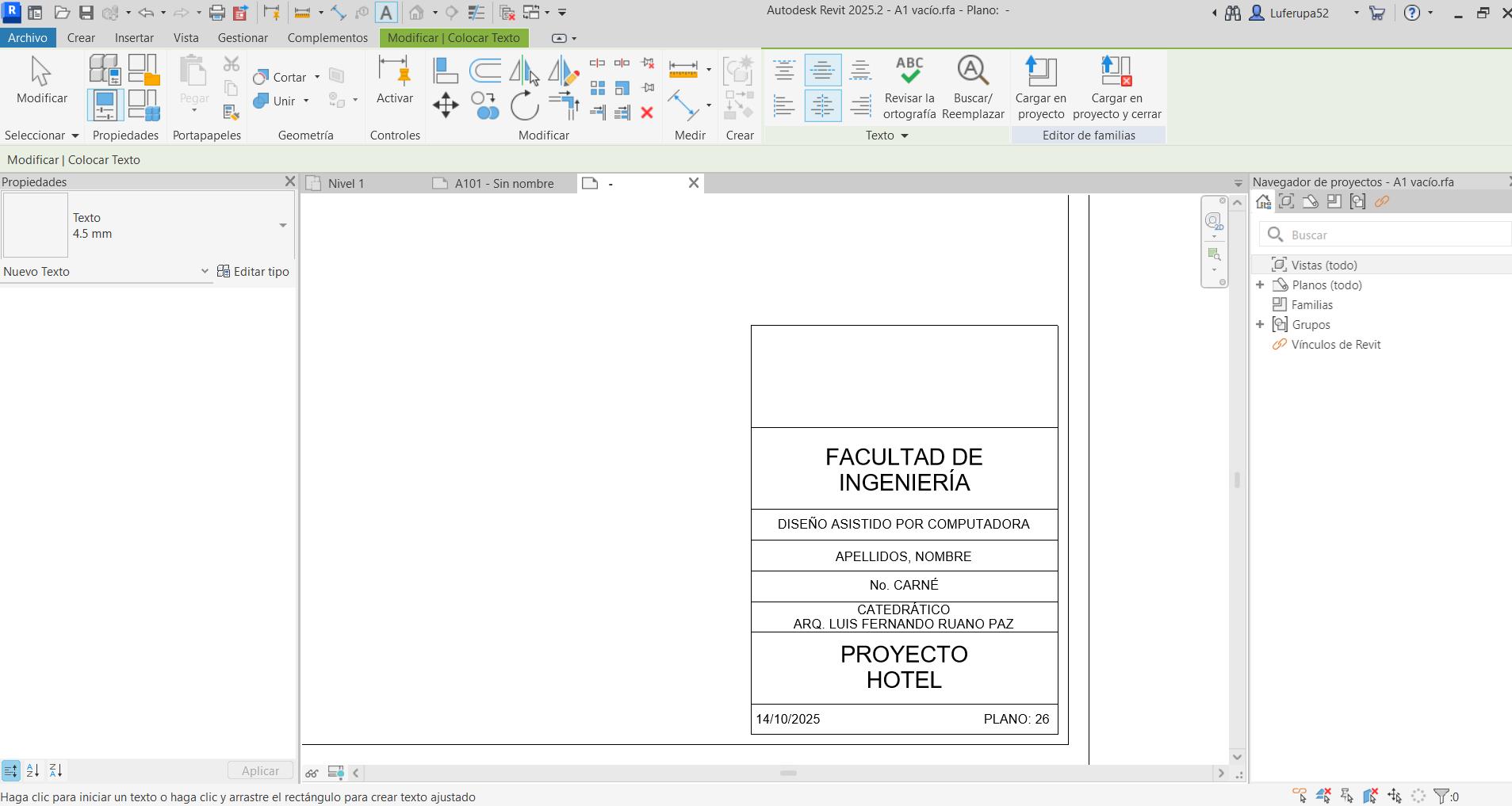

TEXTO
EDICIÓN

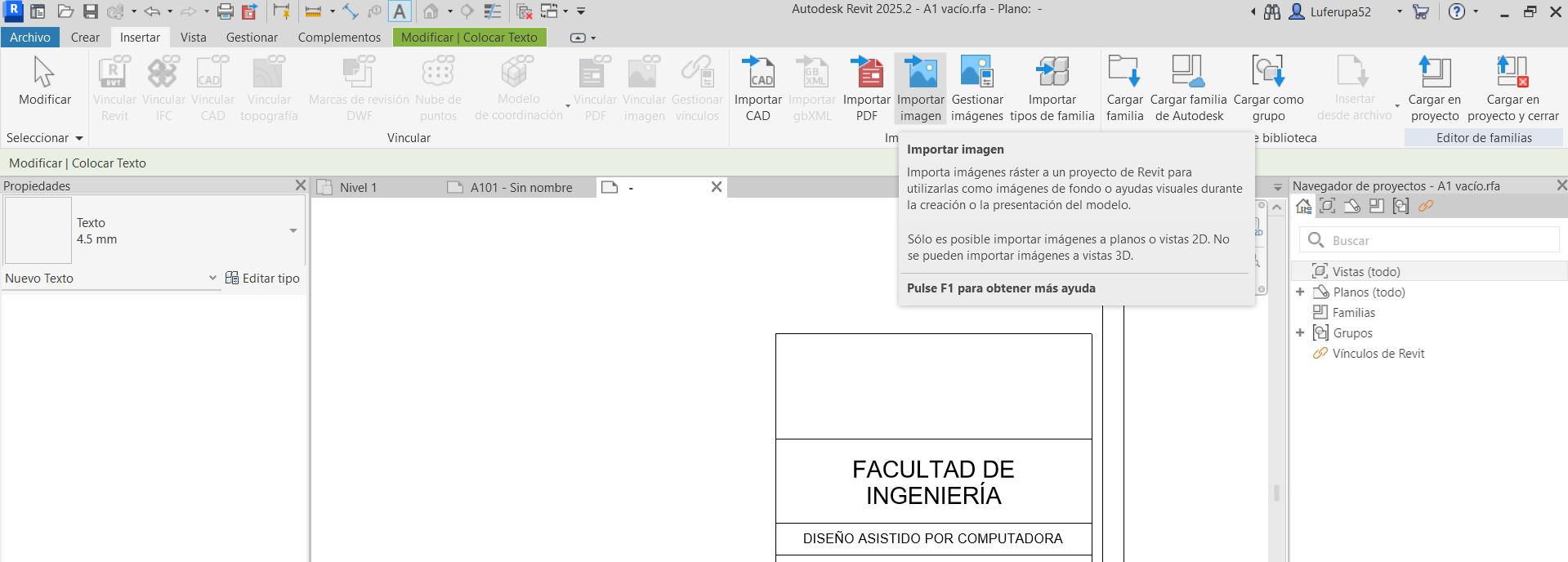

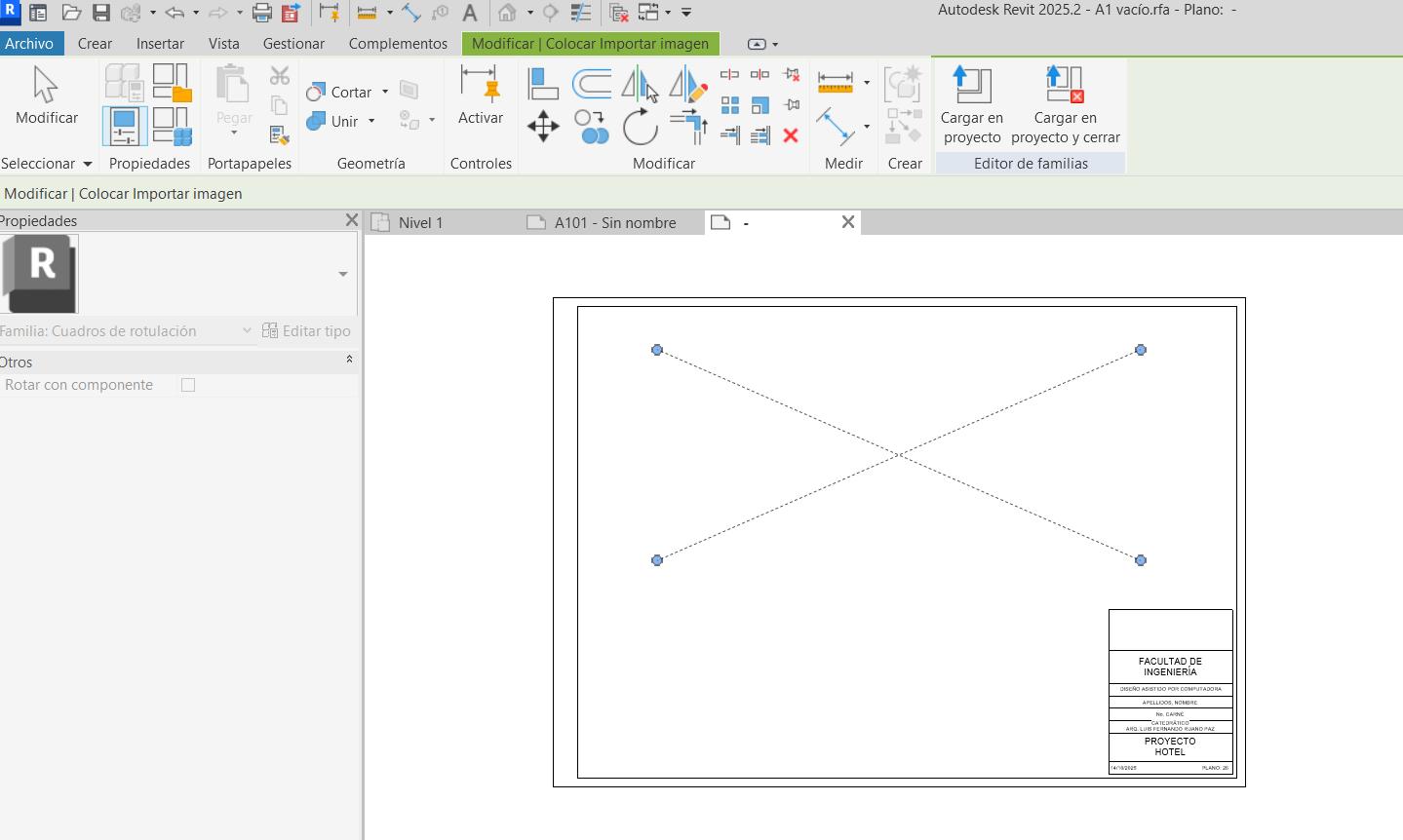

INSERTAR IMÁGENES

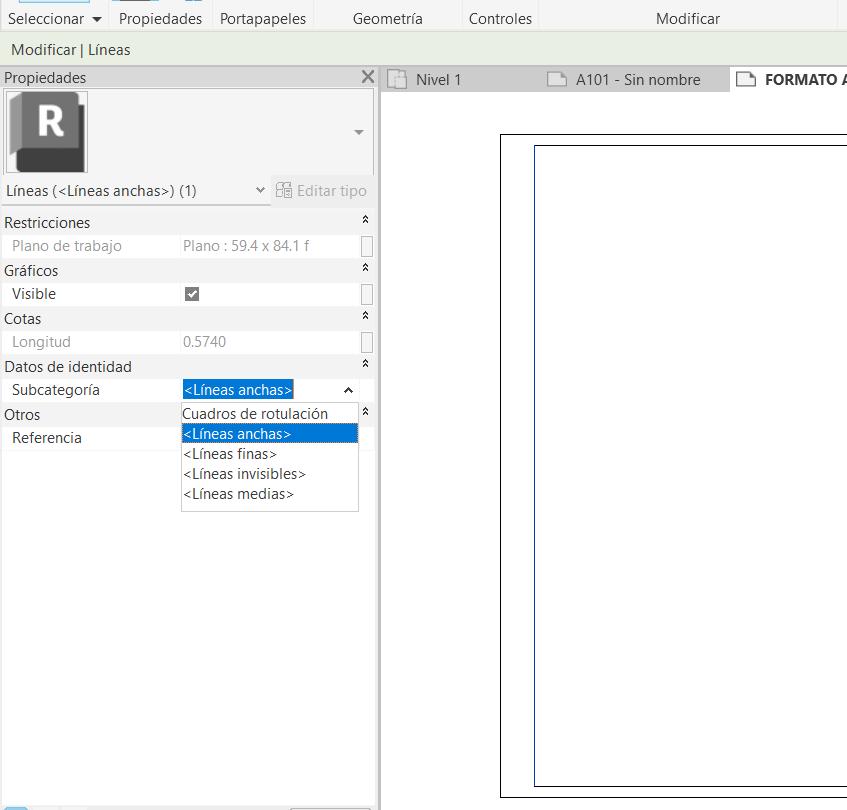

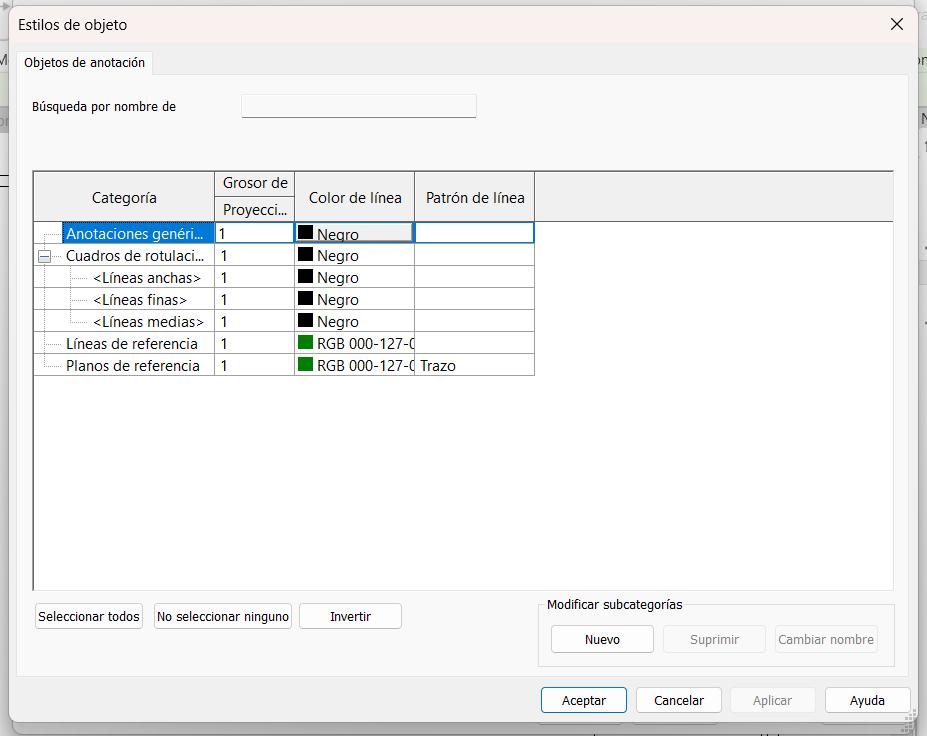

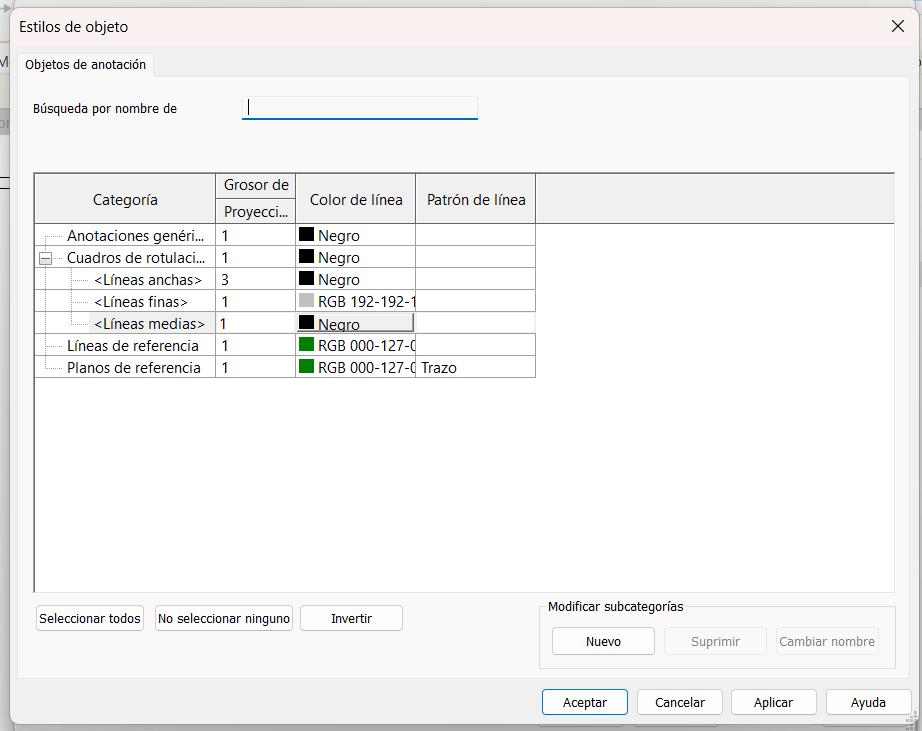

MODIFICAR GROSORES Y COLOR DE LÍNEAS
1. SELECCIONAR LÍNEA
2. CAMBIAR A “LÍNEAS ANCHAS”
3. CAMBIA DE GROSOR

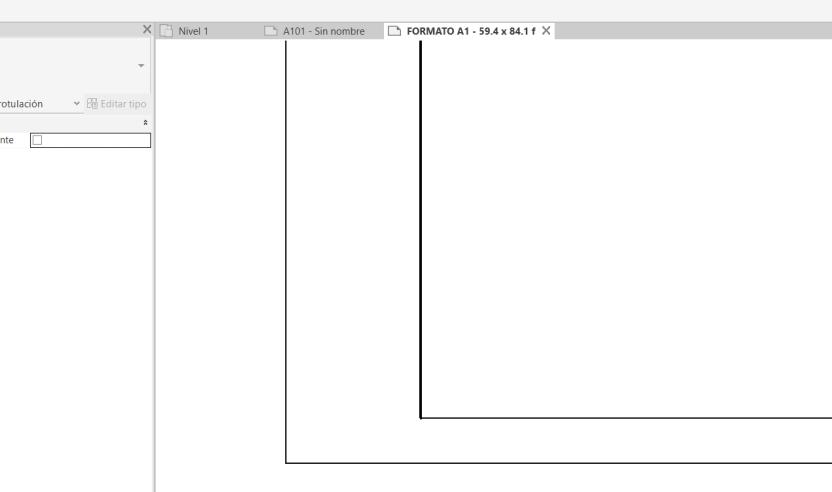

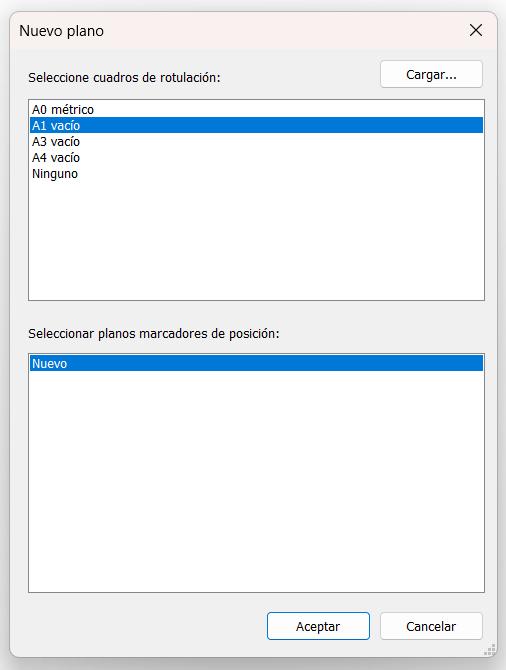

Formato

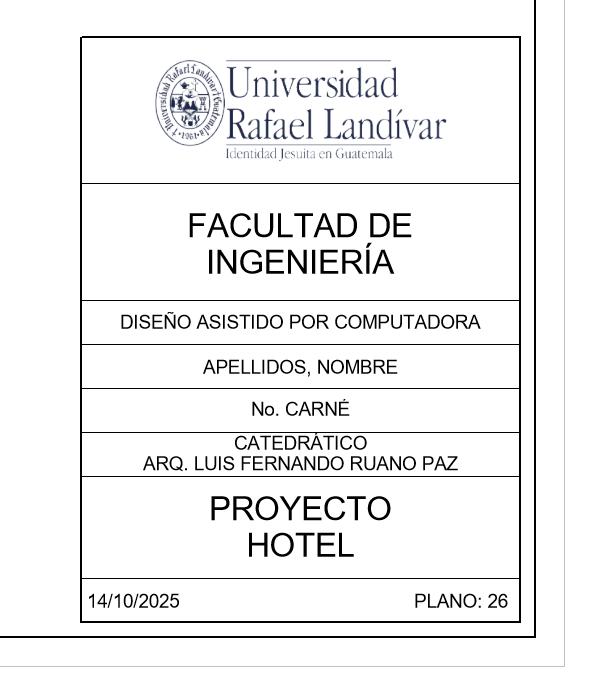

FORMATO Y CAJETÍN CONFIGURADO CON GROSORES DE LÍNEAS
Formato

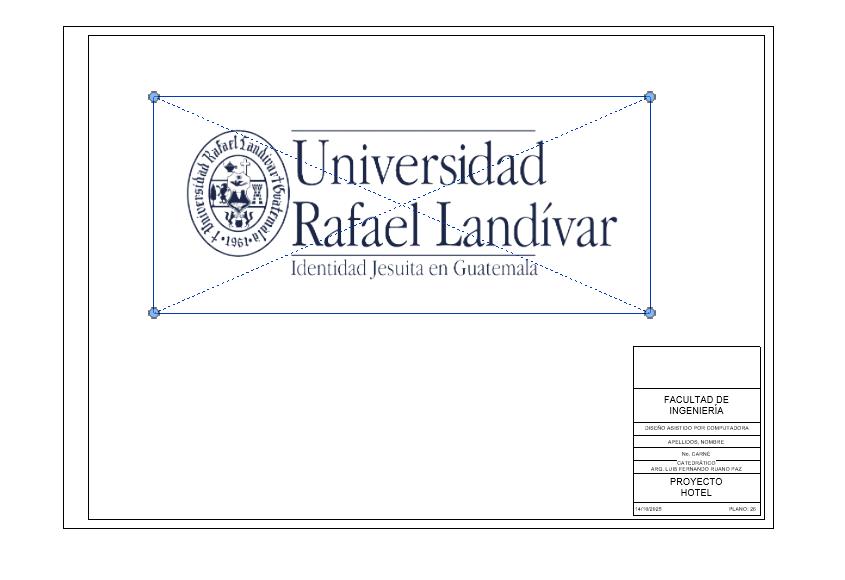

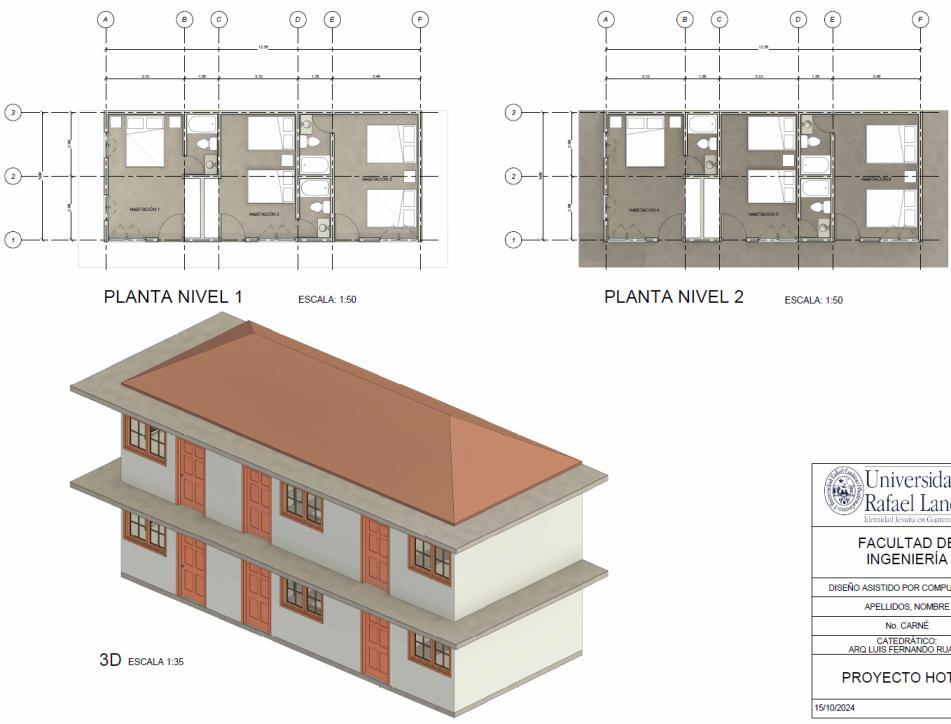

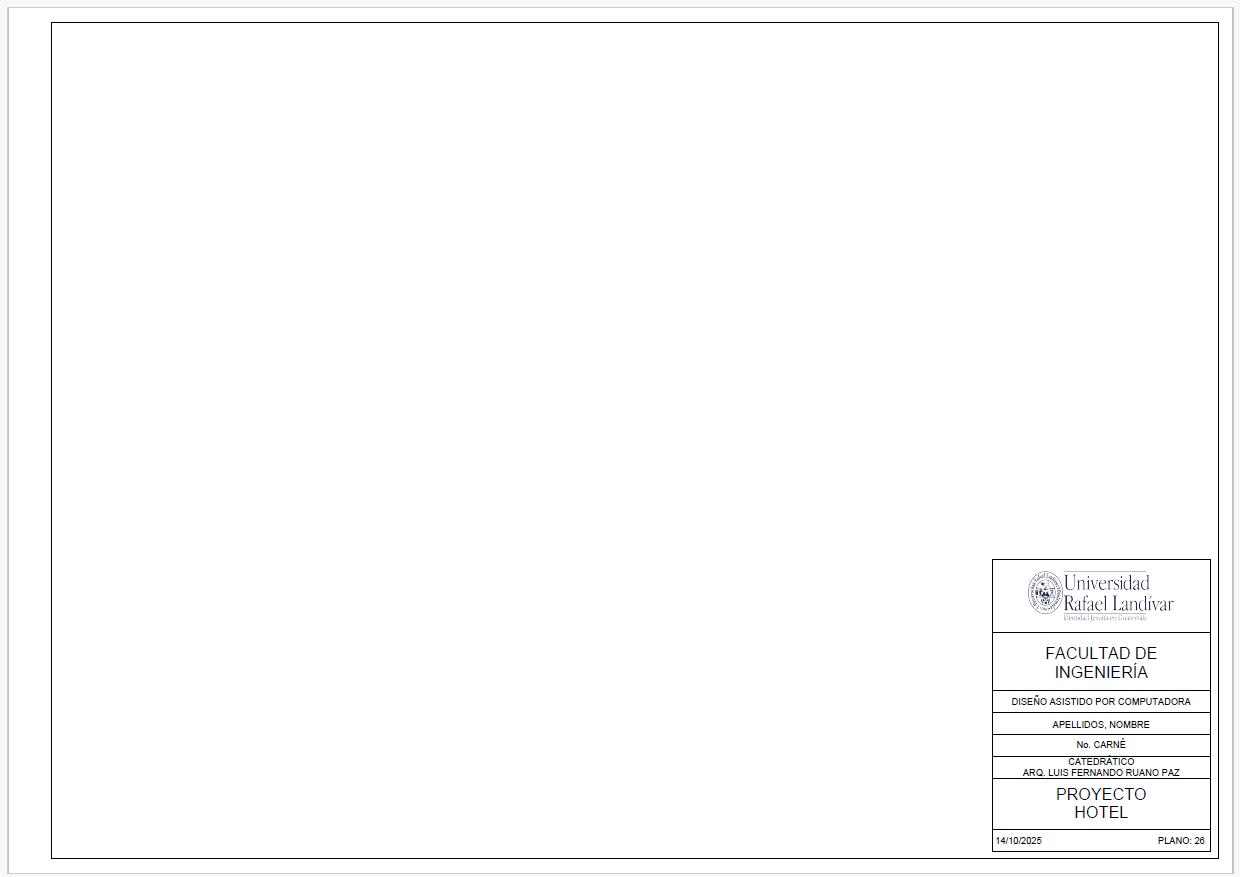

FORMATO Y CAJETÍN TERMINADOS

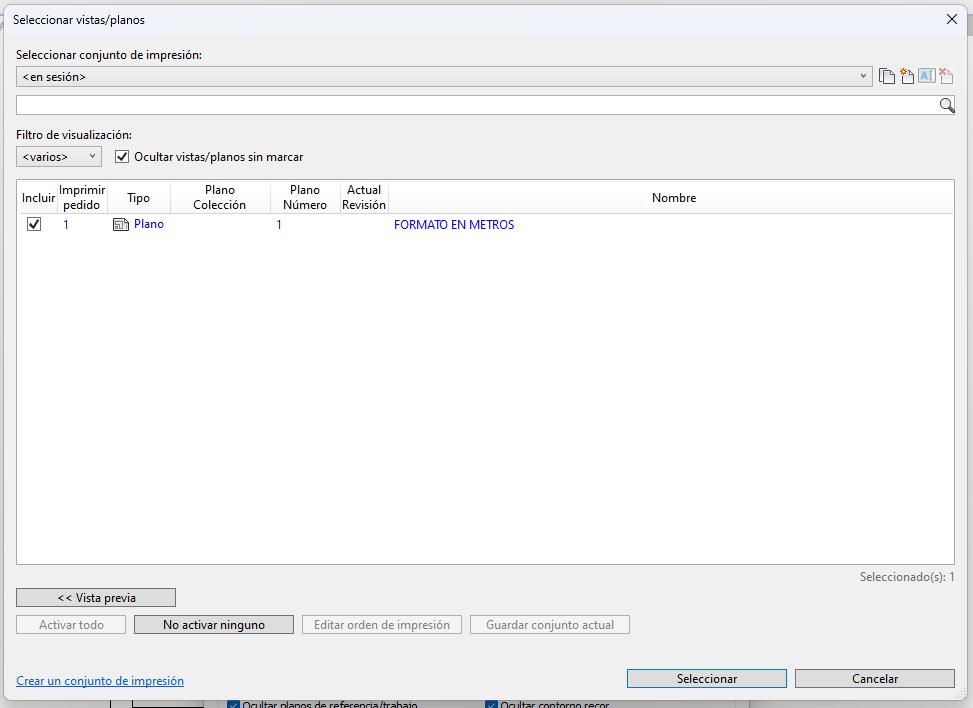

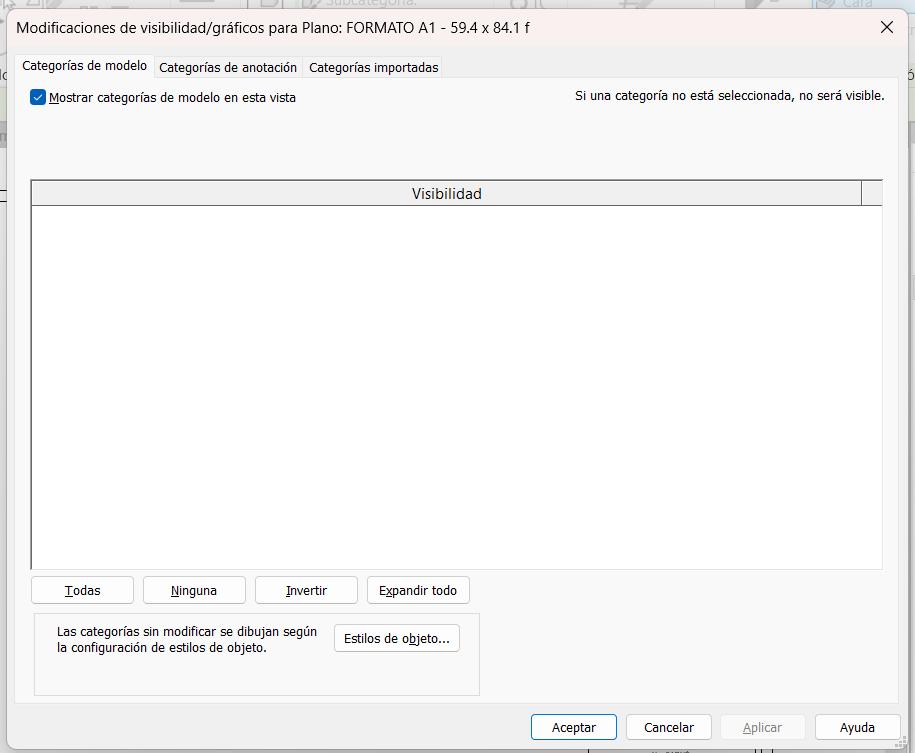

Formato Impresión
Formato Impresión
RESPETAR CONFIGURACIÓN
DAC Formato Impresión
FORMATO Y CAJETÍN CON DIMENSIONES

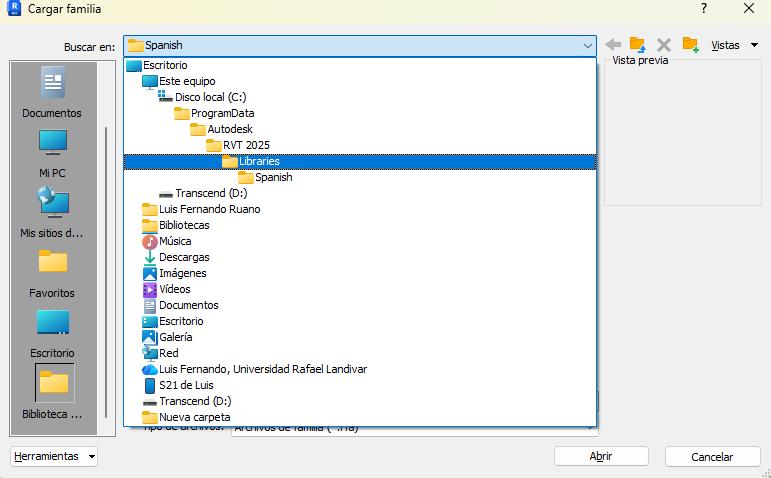

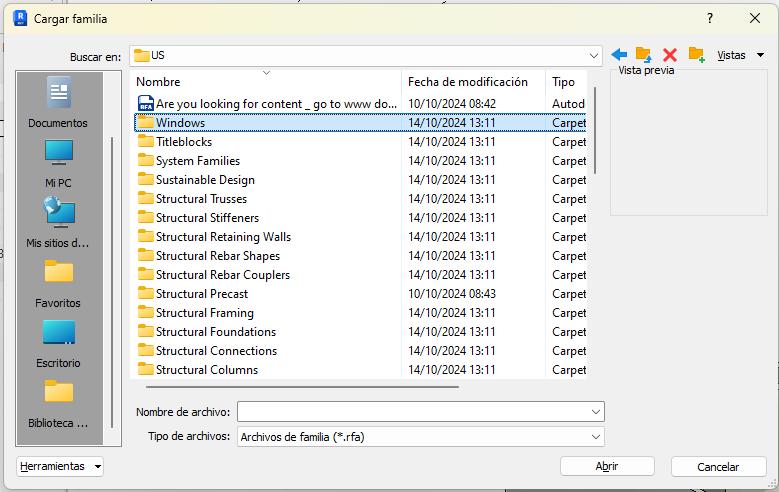

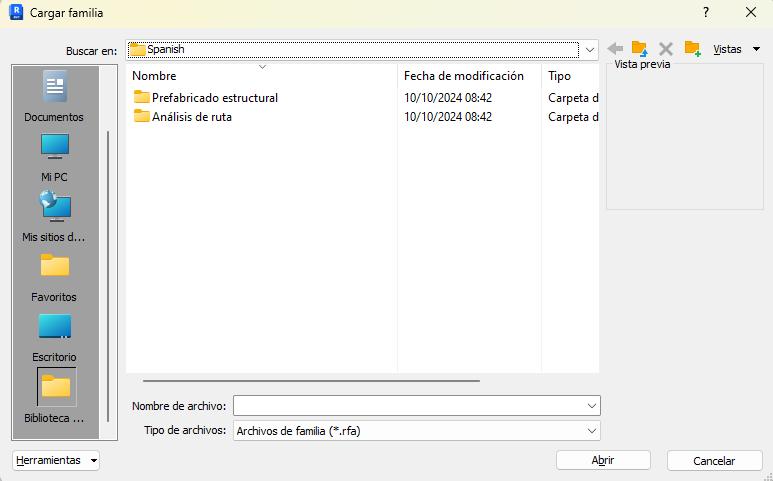

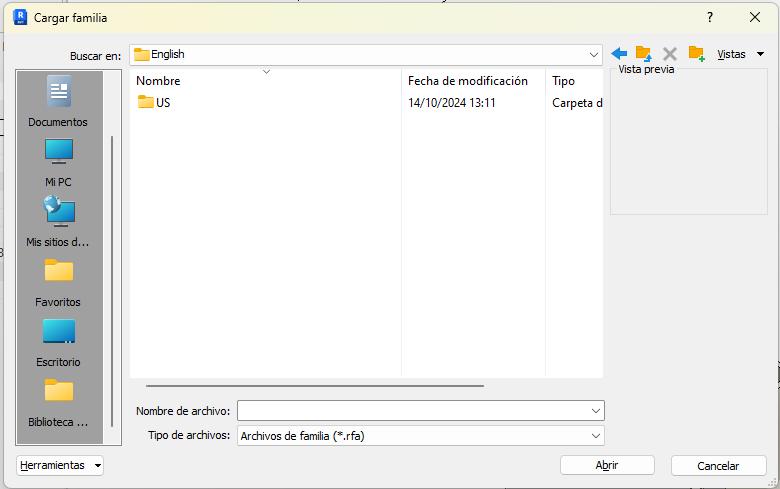

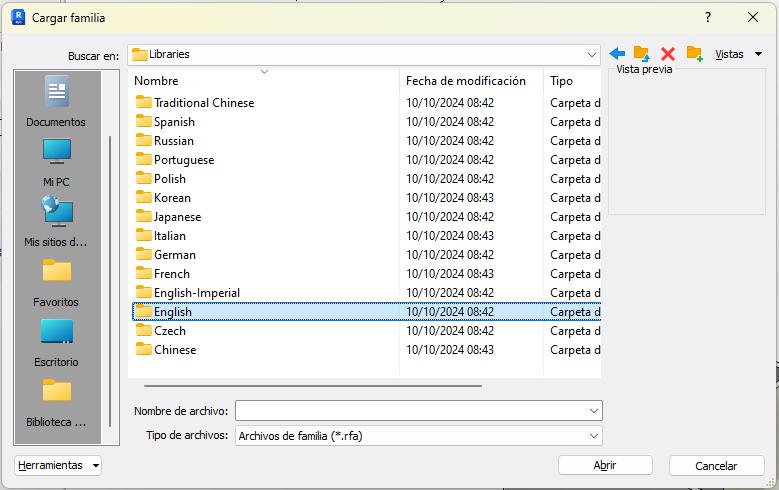

DAC Cargar Familias

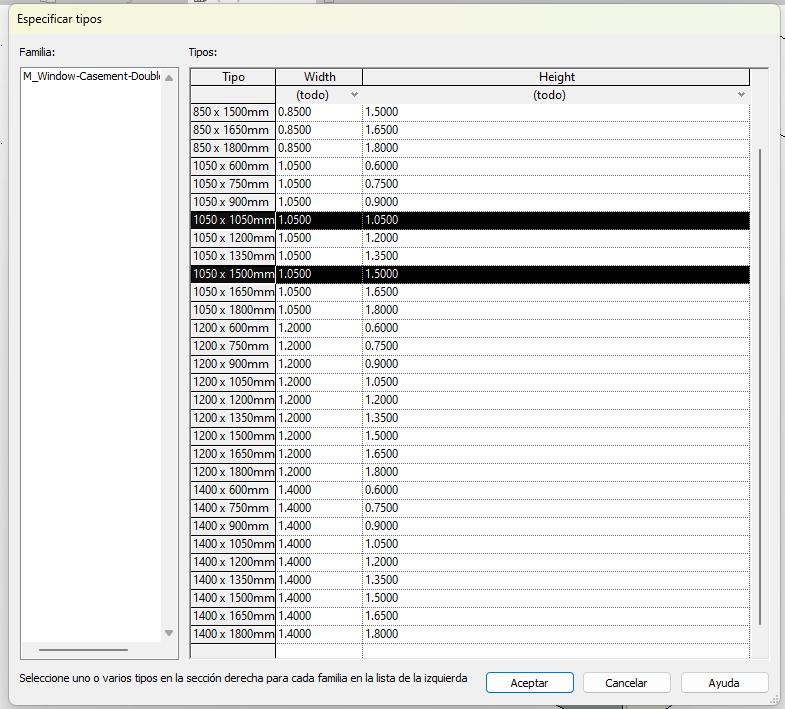

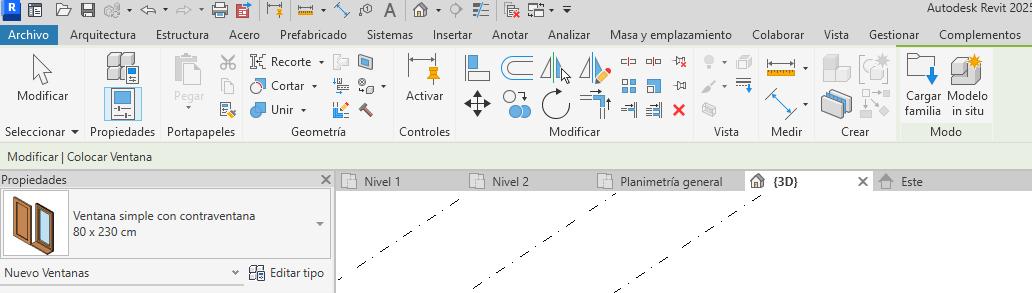

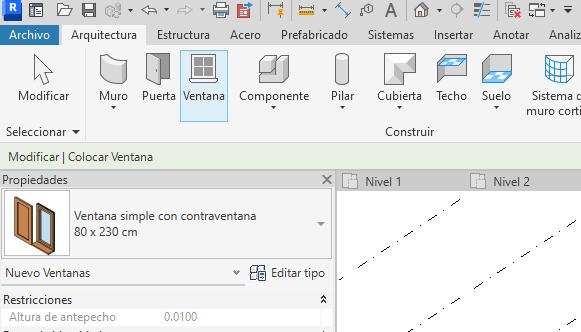

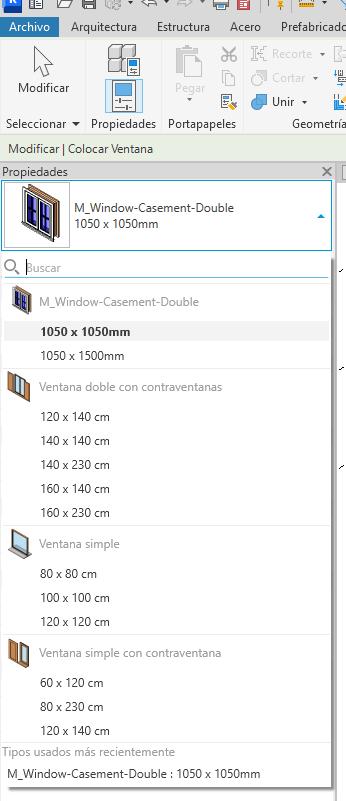

EJEMPLO: FAMILIA DE VENTANAS: 3 1 2
DUPLICAR Y EDITAR
