CLASE 30 > CONFIGURACIÓN REVIT 2 > DISEÑO ASISTIDO POR COMPUTADORA 2025

EDICIÓN DE BARANDILLA

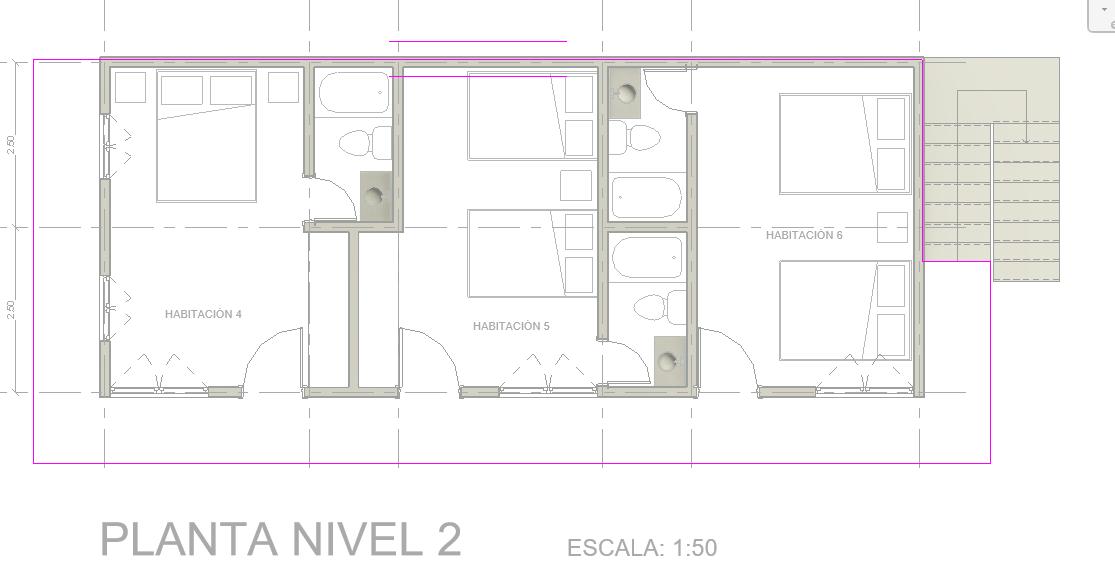

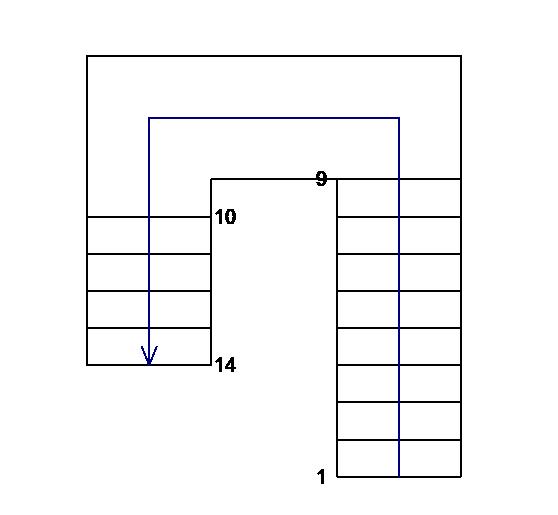

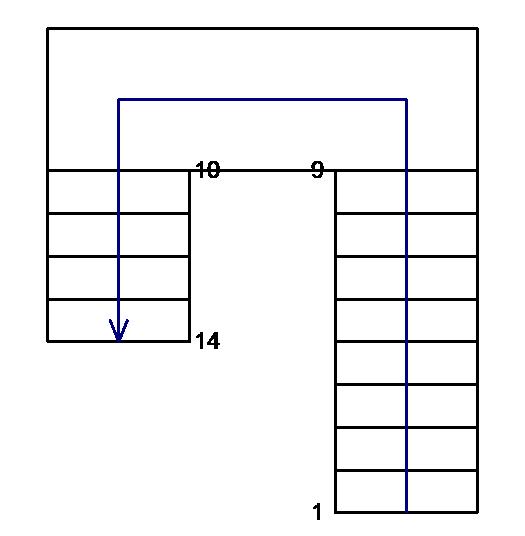

EDICIÓN DE PISO CON RELACIÓN A GRADAS

1.00 m

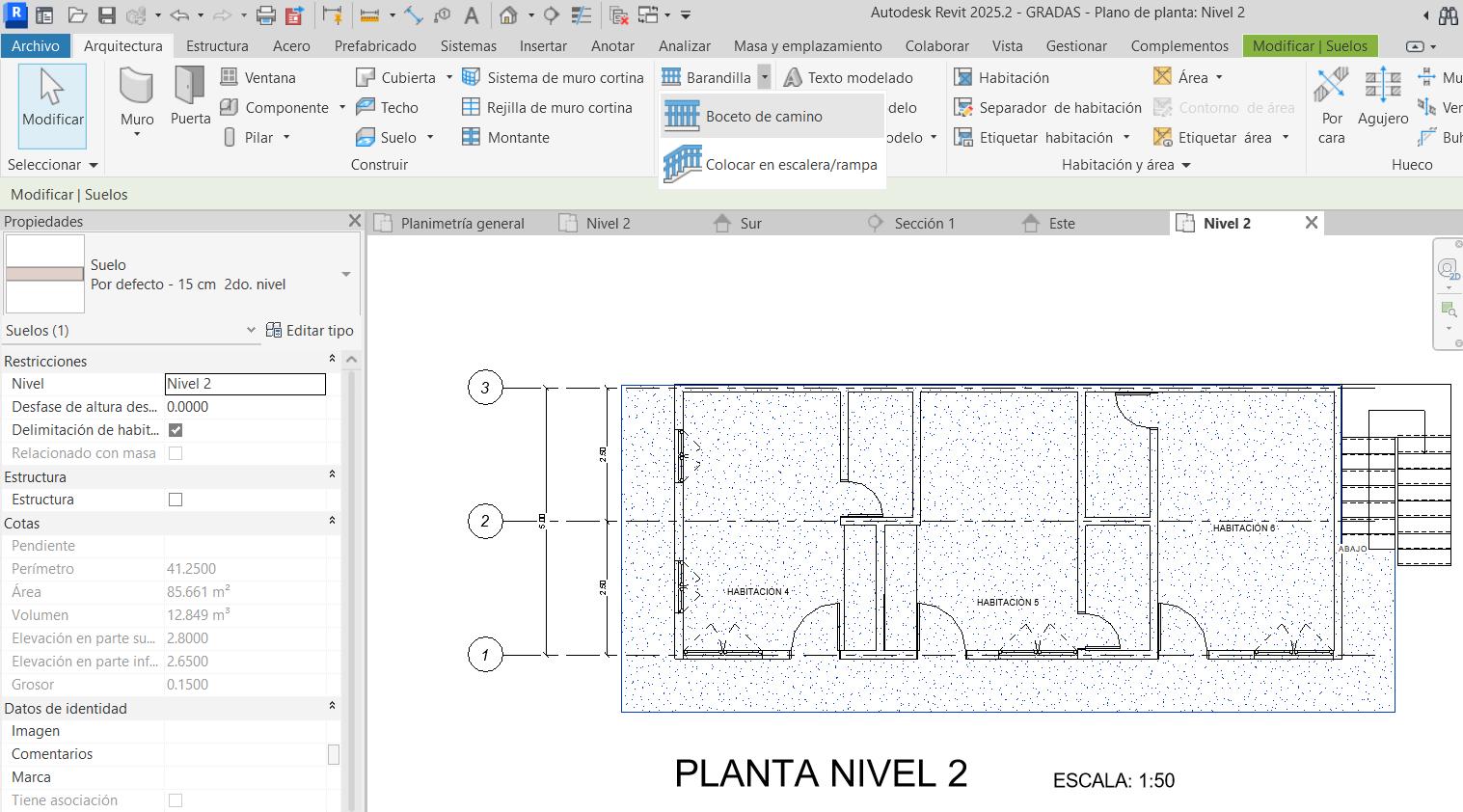

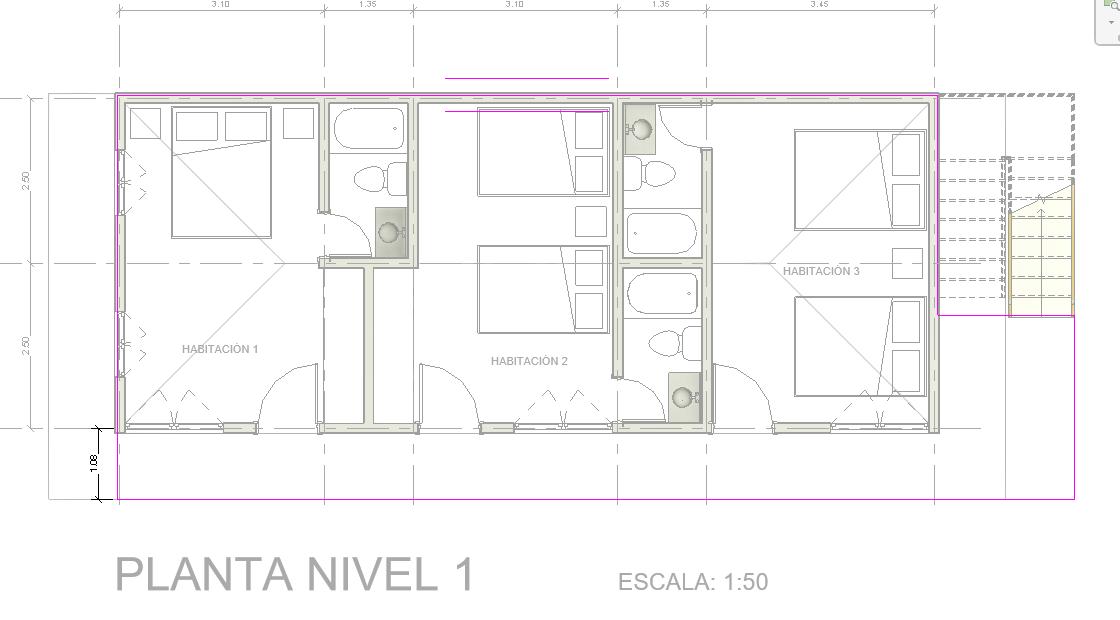

AJUSTAR PISO DE NIVEL 1:

1. DOBLE CLICK EN PISO

EDICIÓN DE PISO CON RELACIÓN A GRADAS

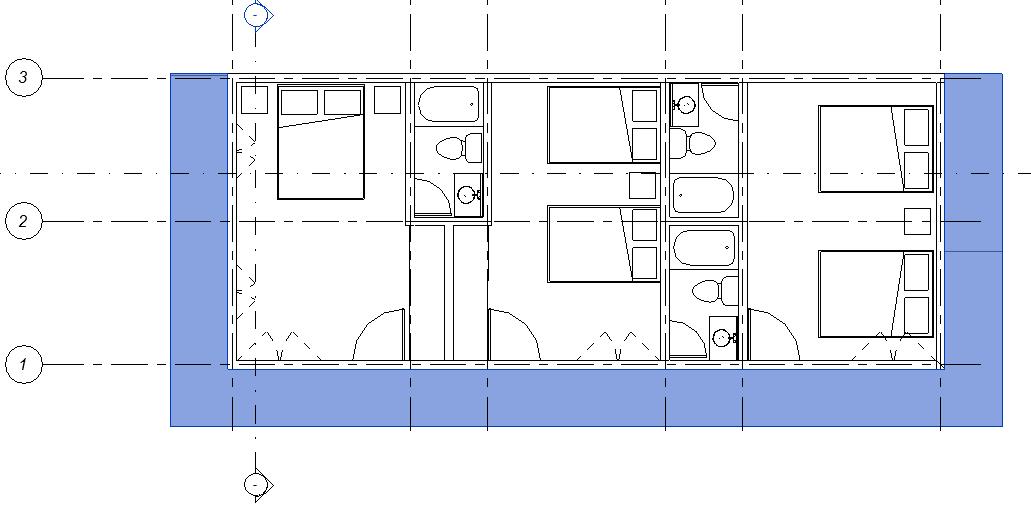

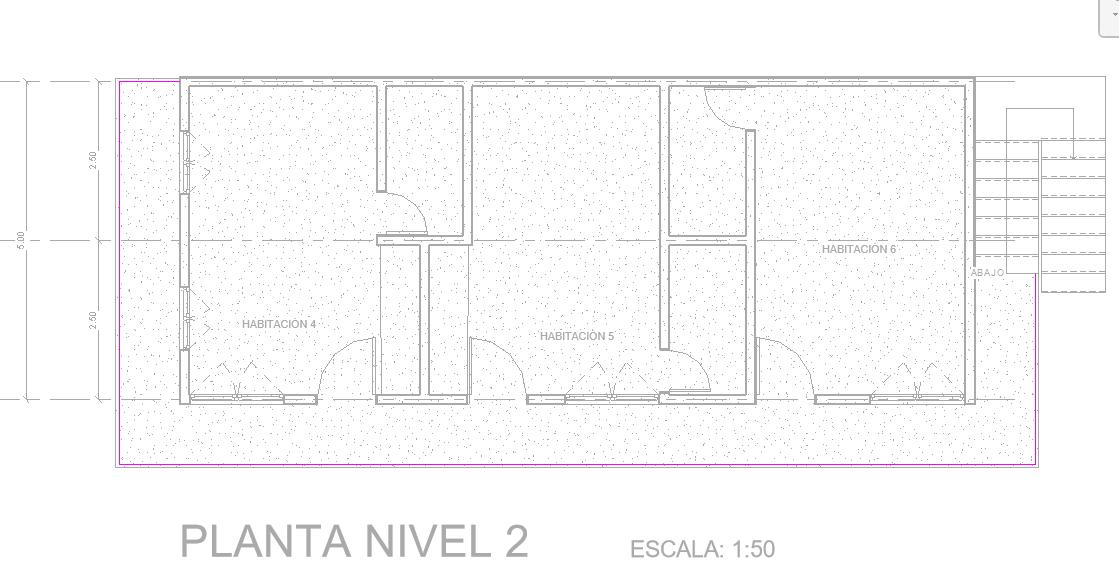

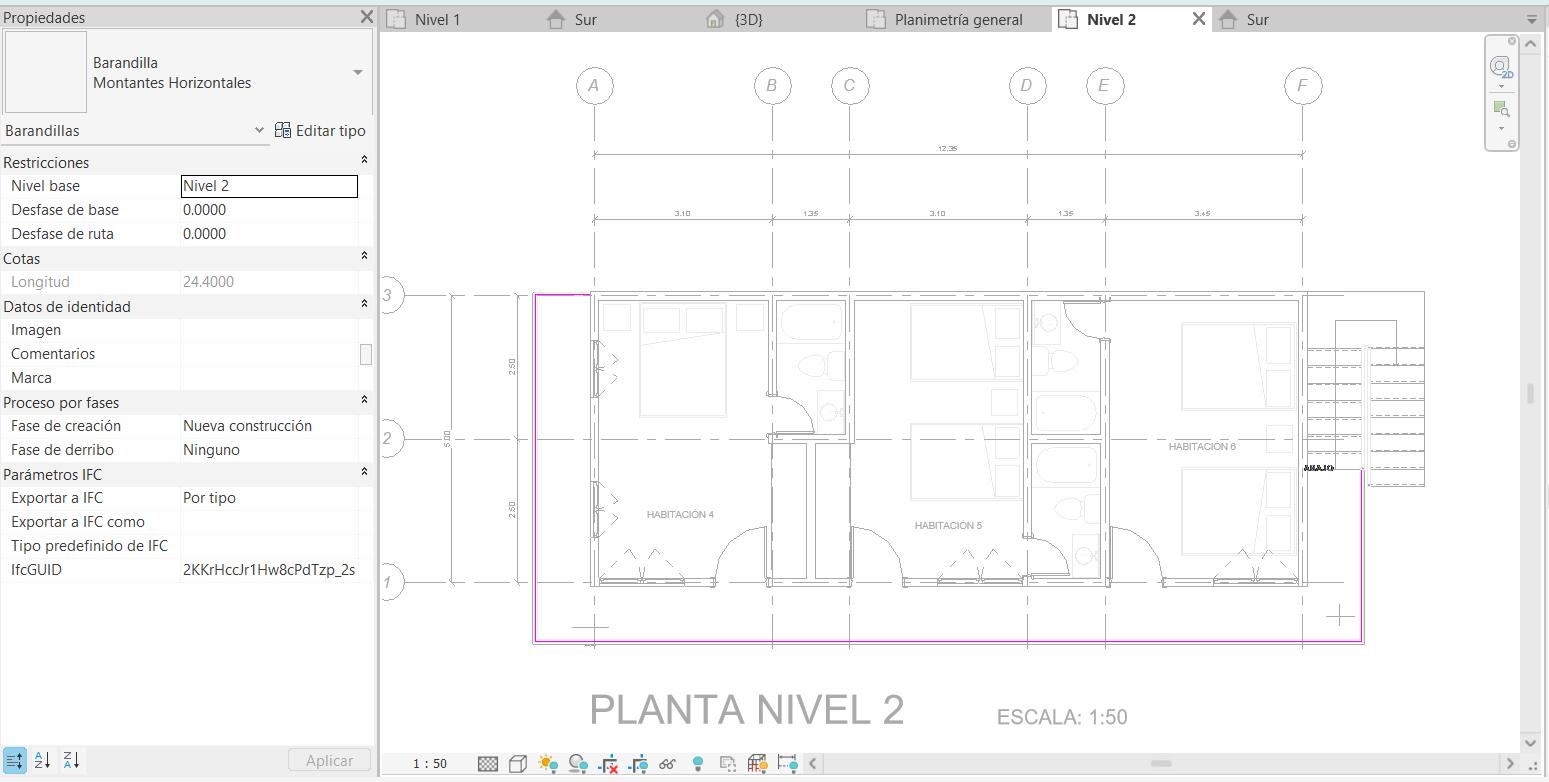

AJUSTAR PISO DE NIVEL 2:

1. DOBLE CLICK EN PISO

2. RECORTAR PISO AL LÍMITE DE ÚLTIMA GRADA

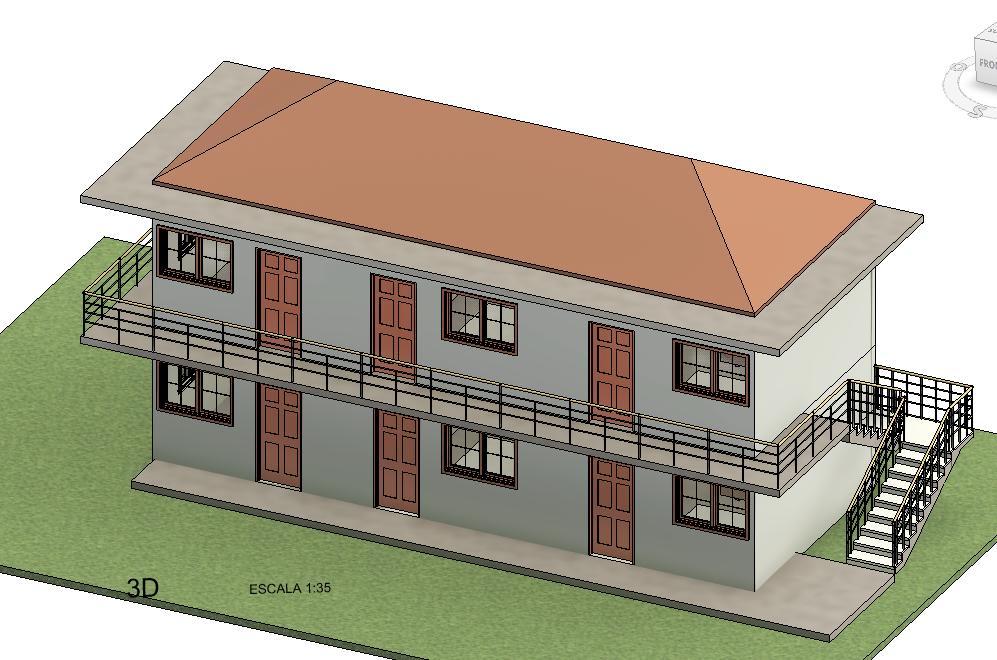

EDICIÓN DE BARANDILLA

EDICIÓN DE BARANDILLA

TRAZAR LÍNEAS CON BASE A

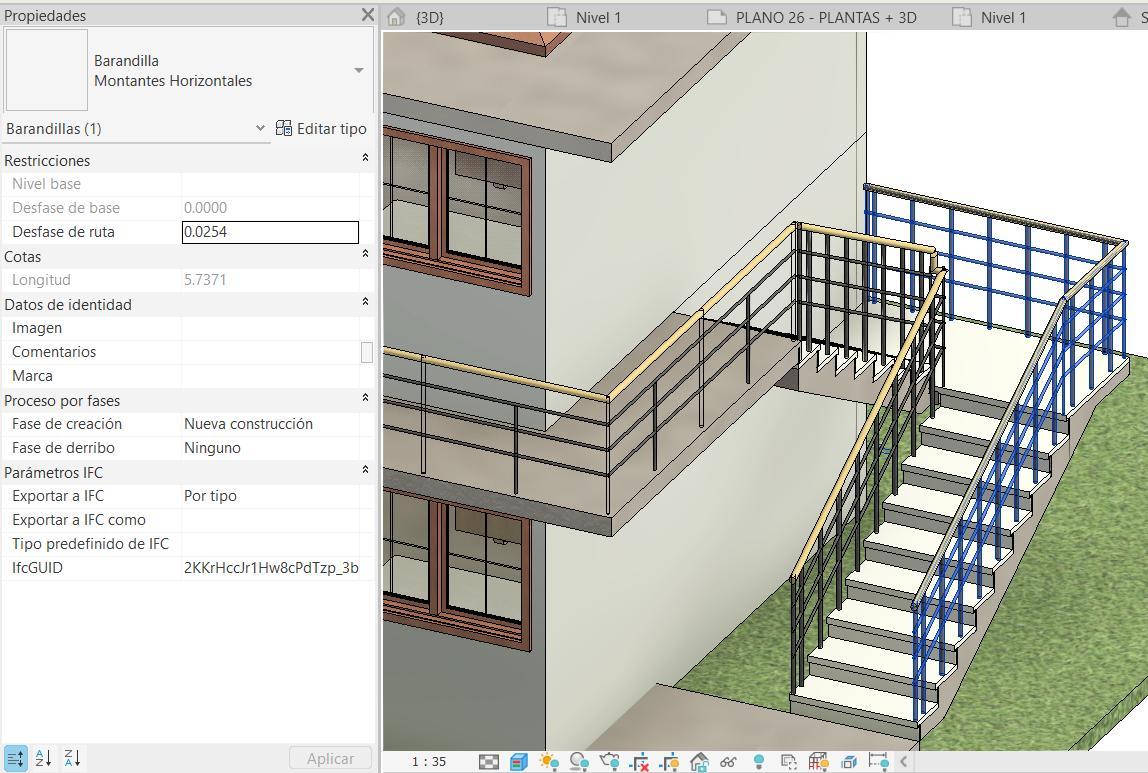

LA ORILLA DEL PISO Y DESFASAR 5 cms.

EDICIÓN DE BARANDILLA

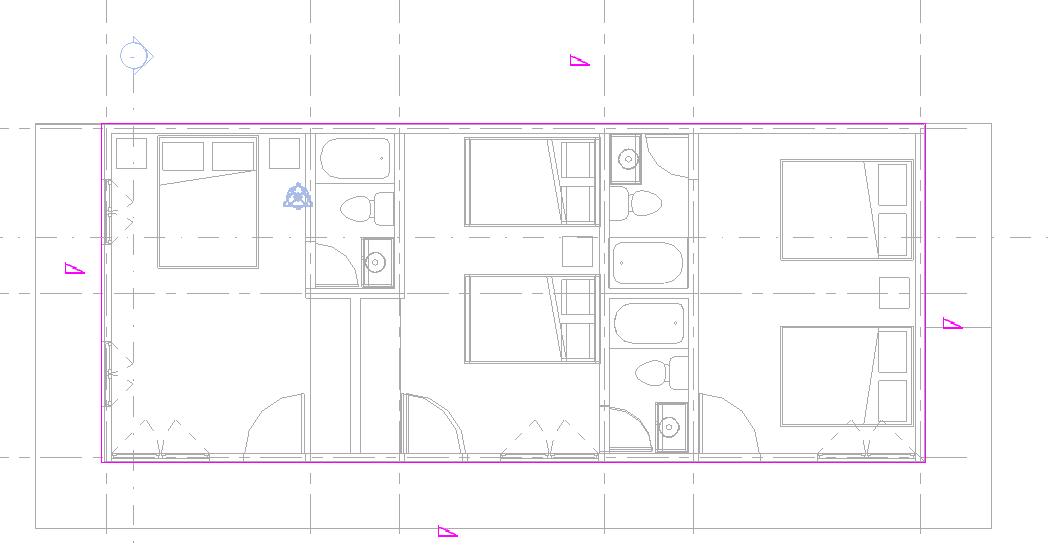

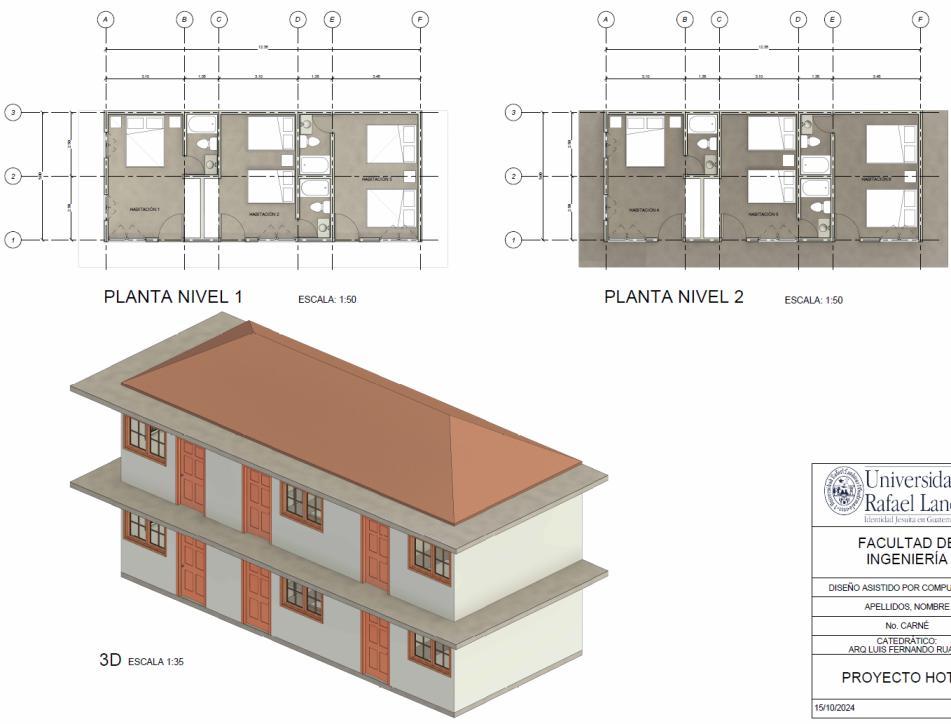

DAC Techo Plano

A ROSTRO EXTERIOR DE MURO

1.00 m 1.00 m

DAC Techo Plano

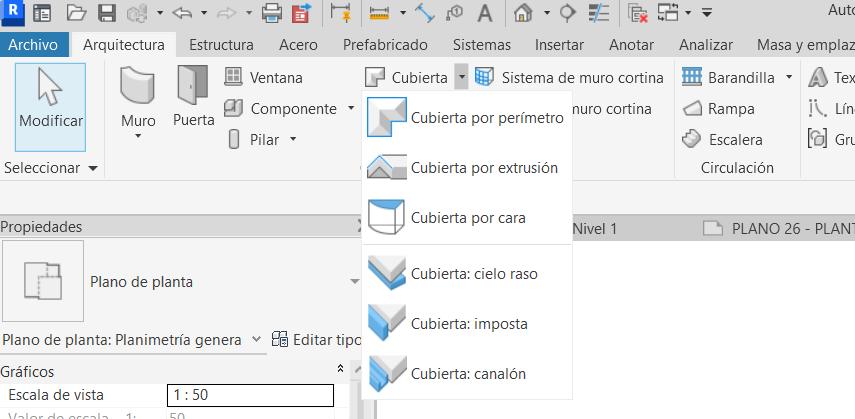

4 aguas

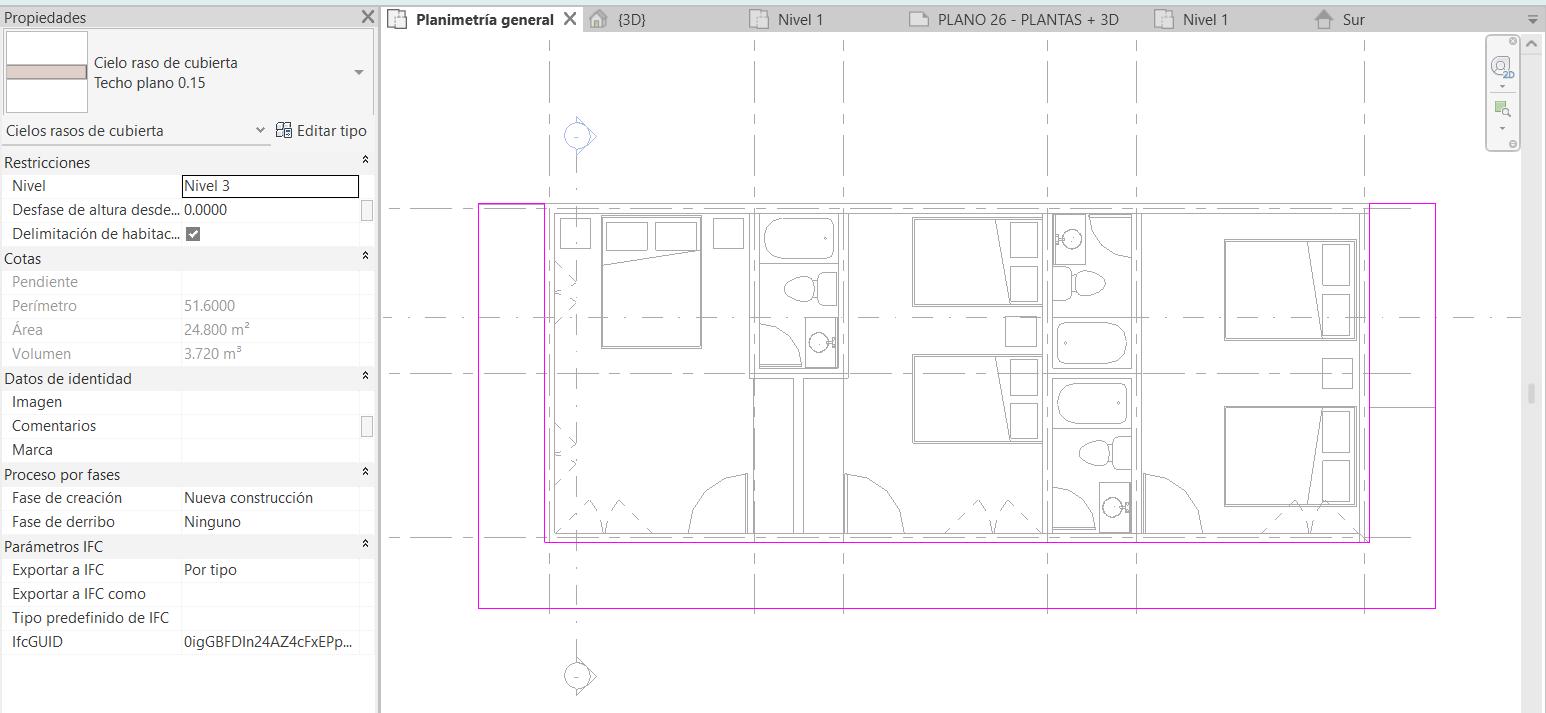

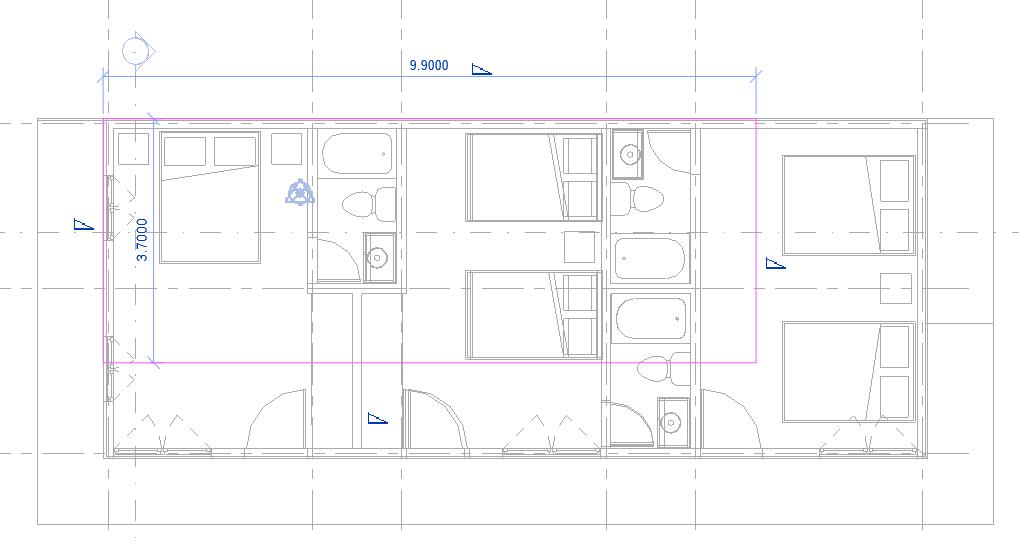

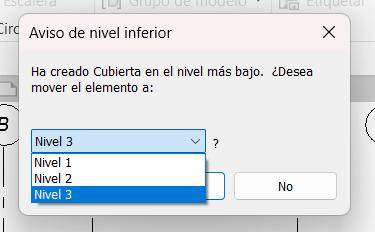

SELECCIONAR RECTÁNGULO Y CUBRIR TODA EL ÁREA

4 aguas

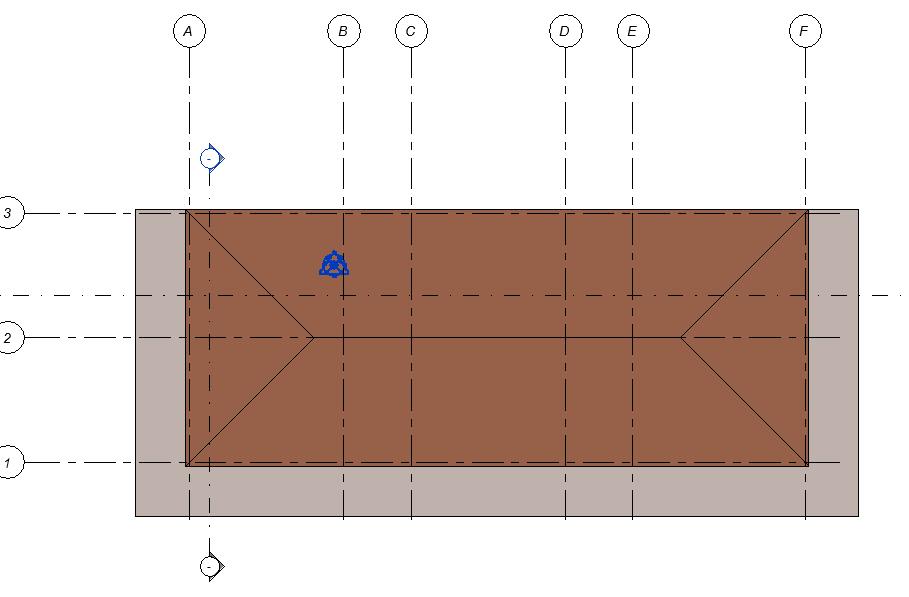

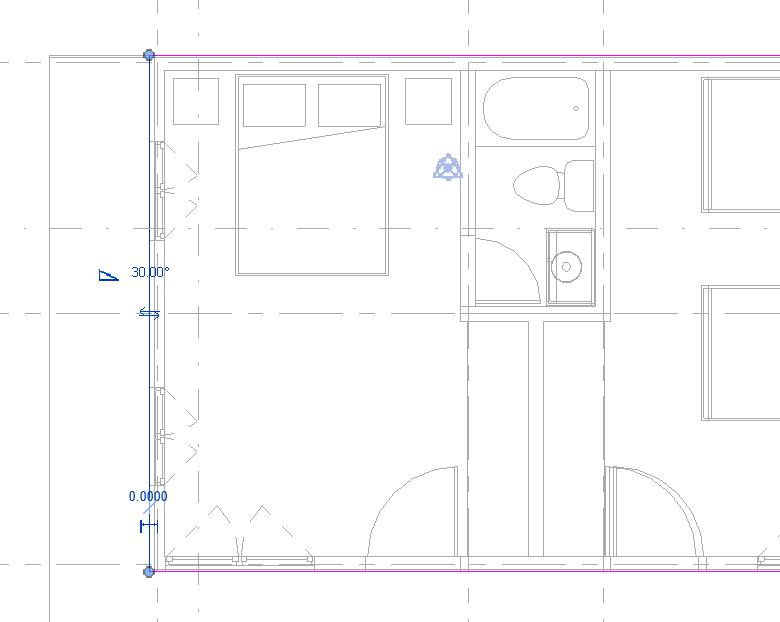

SELECCIONAR LÍNEA Y MUESTRA EL ÁNGULO DE INCLINACIÓN: 30°

ESE ÁNGULO TIENE QUE

TENER CADAARISTA

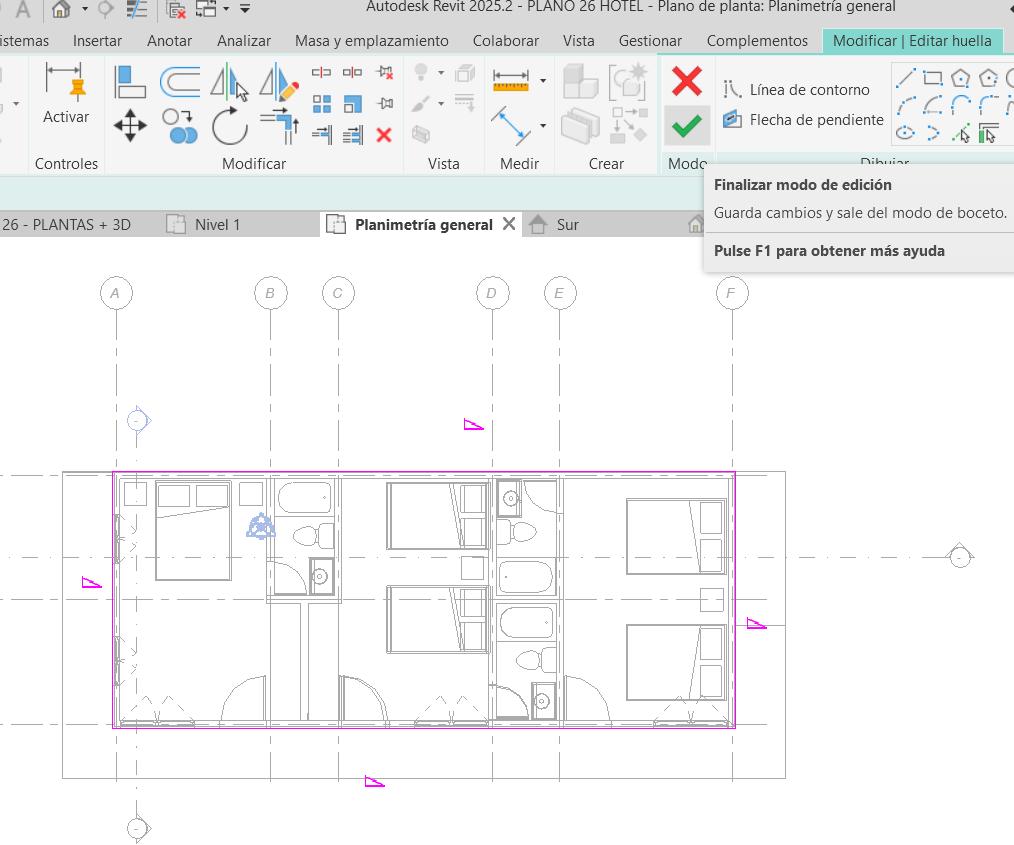

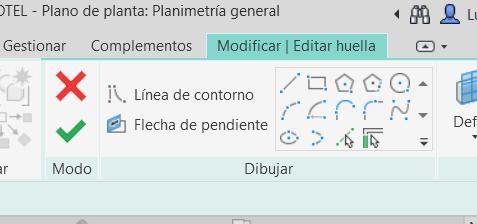

CLICK EN CHECK VERDE

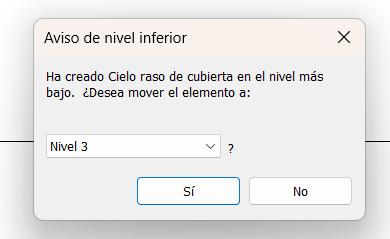

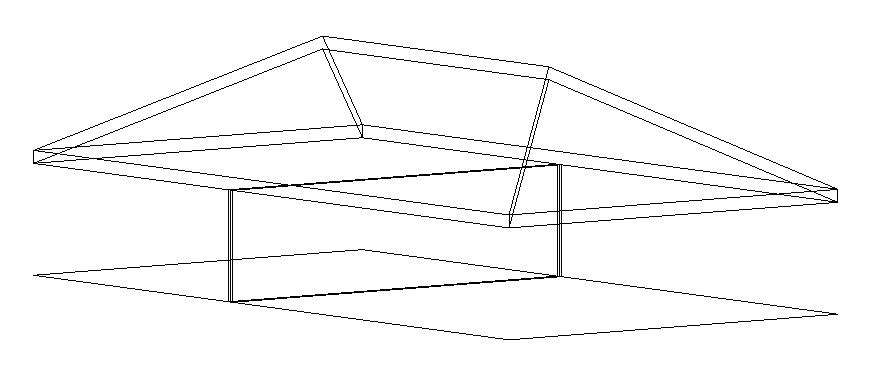

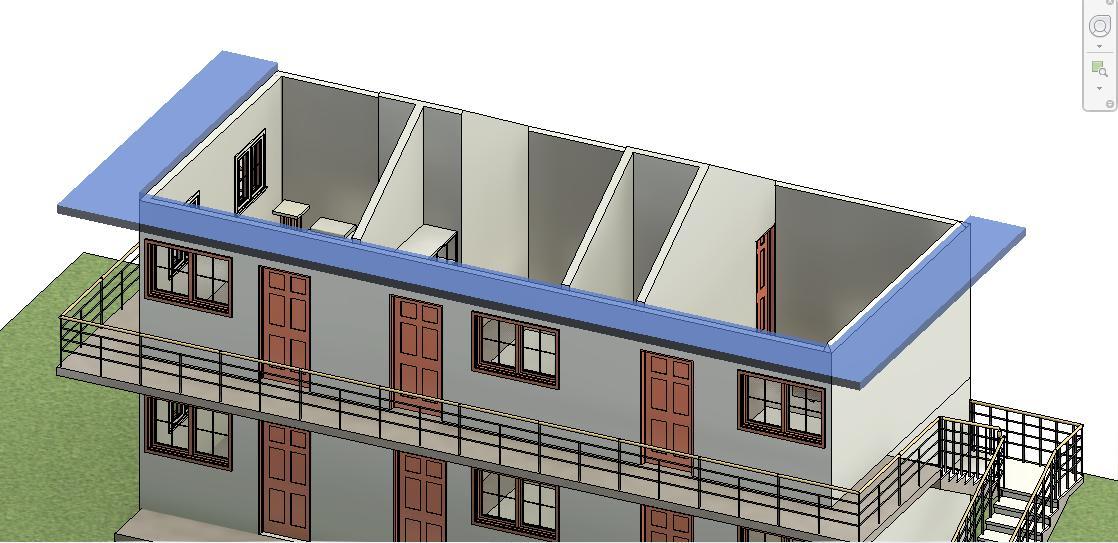

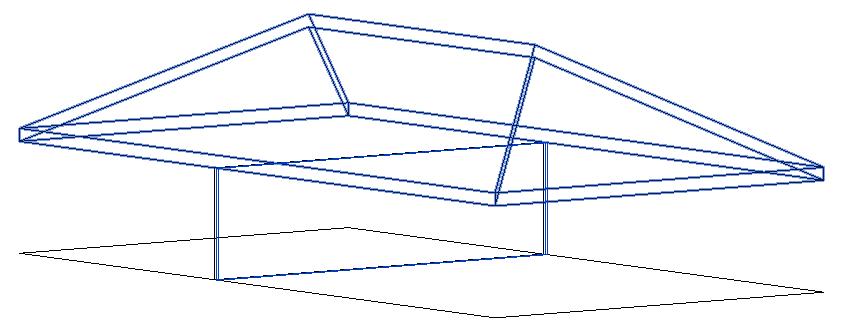

Techo 4 aguas

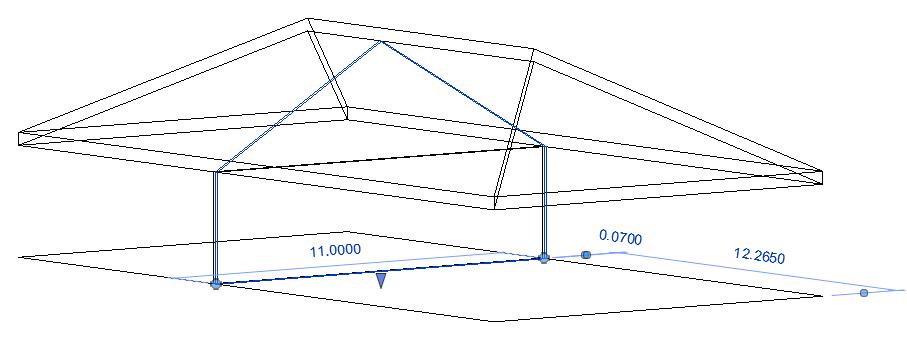

AJUSTAR MUROS INTERIORES A TECHO INCLINADO

4 aguas

AJUSTAR MUROS INTERIORES A TECHO INCLINADO

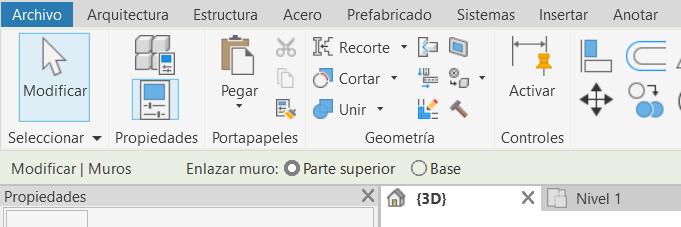

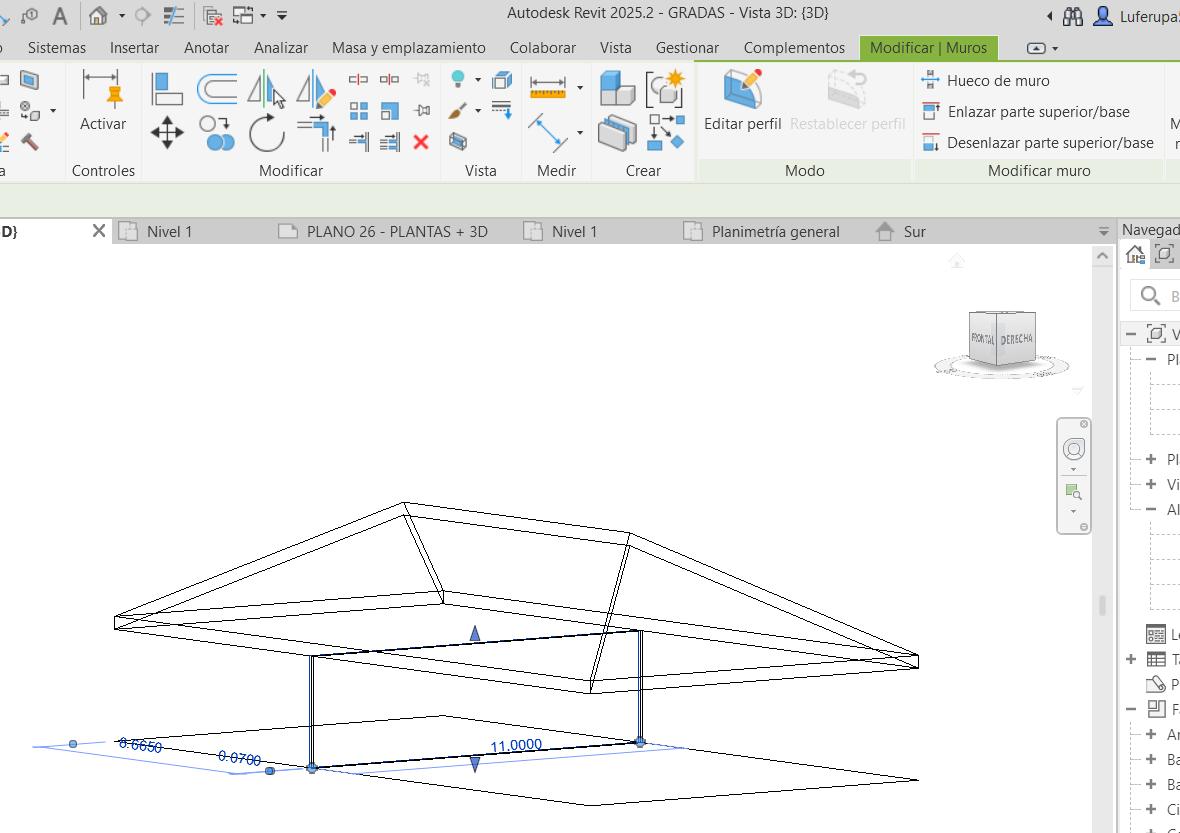

SELECCIONAR MURO 1

AJUSTAR MUROS INTERIORES A TECHO INCLINADO

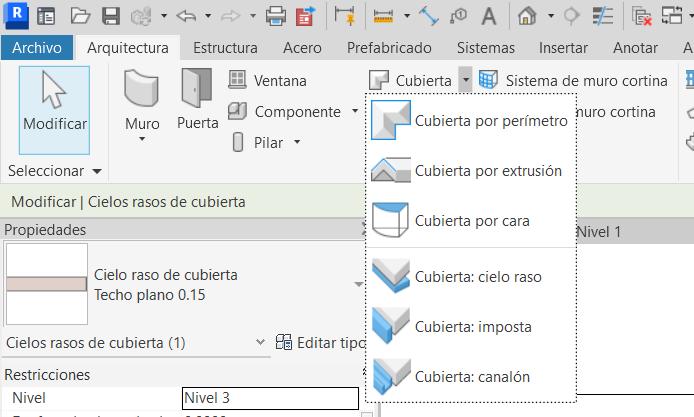

CLICK EN CUBIERTA

5 MURO SE ADAPTAA INCLINACIÓN DE CUBIERTA

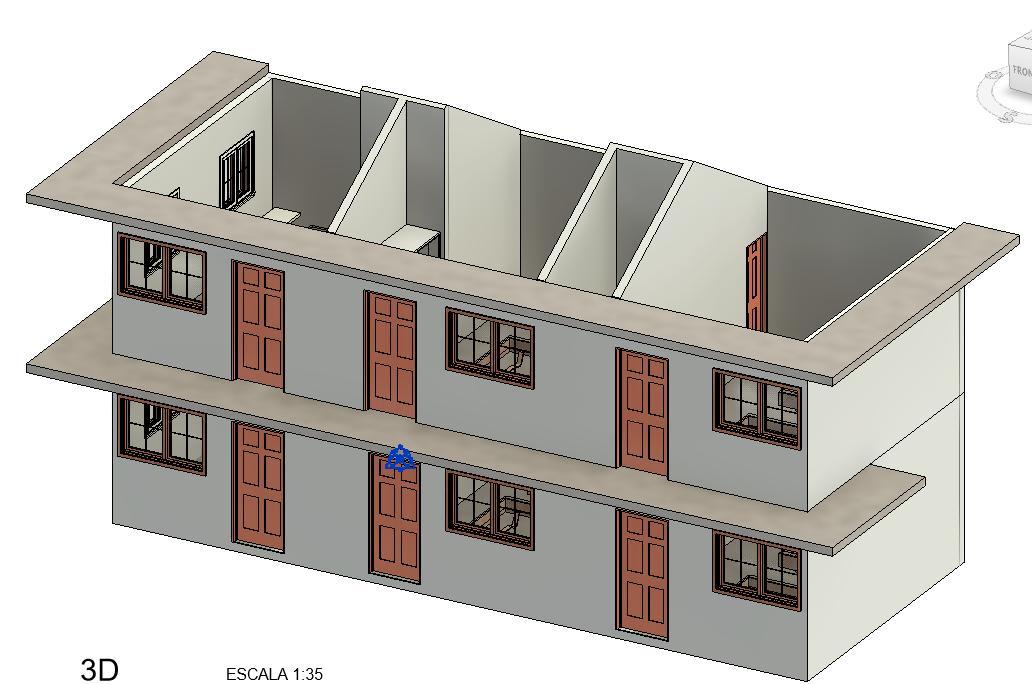

Techo 4 aguas

AJUSTAR MUROS INTERIORES A TECHO INCLINADO

MUROS AJUSTADOS A INCLINACIÓN DE CUBIRTA
