E J E R C I C I O
23 D I S E Ñ O A S I S T I D O P O R C O M P U T A D O R A MGTR. ARQ. LUIS FERNANDO RUANO PAZ
B L O Q U E S 3 D

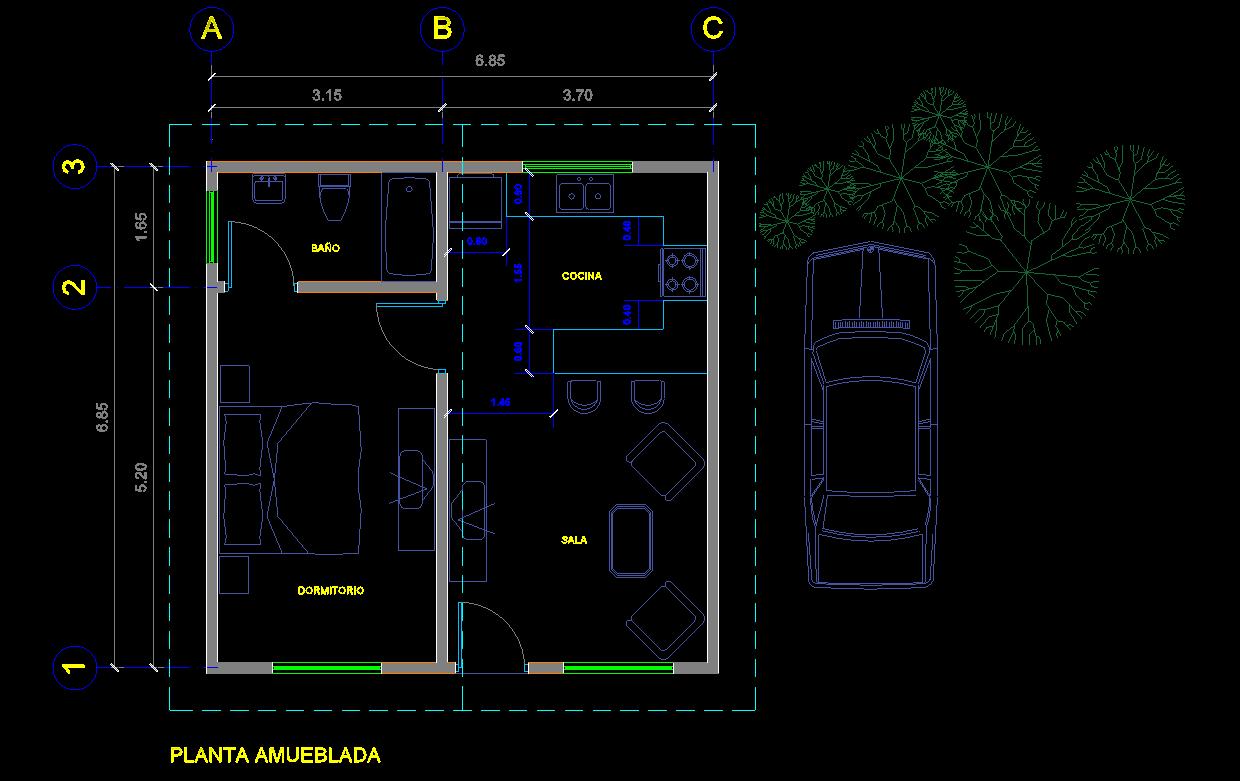

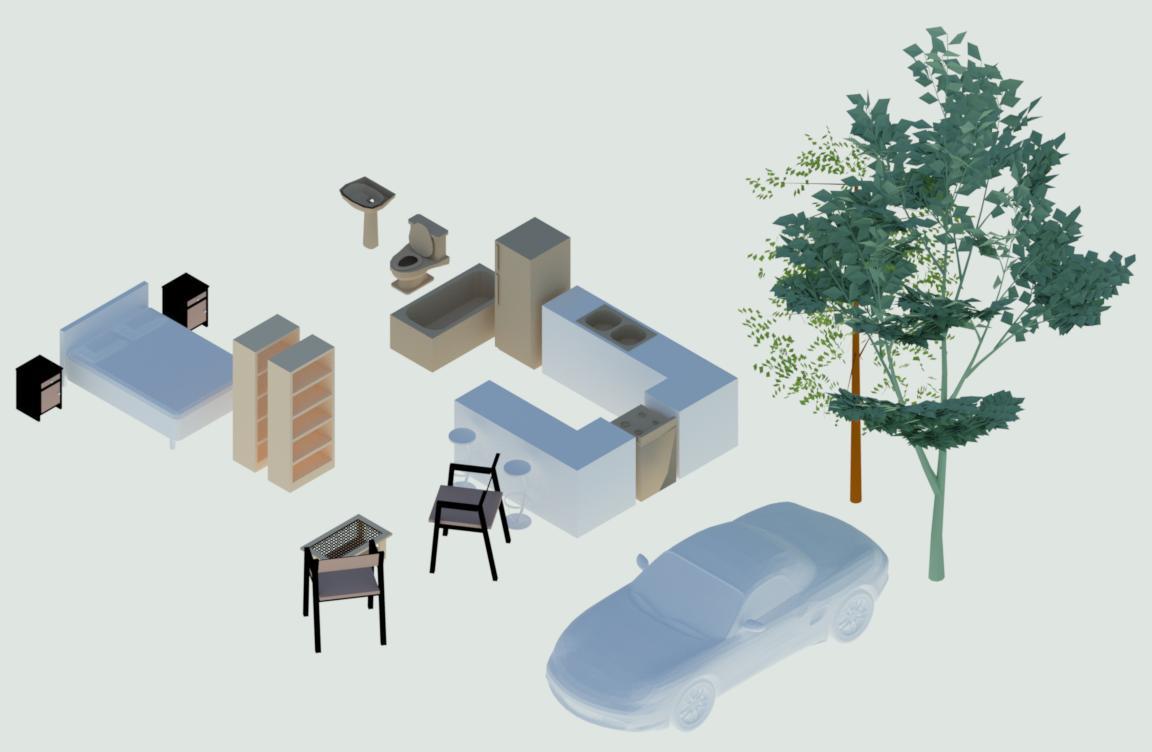

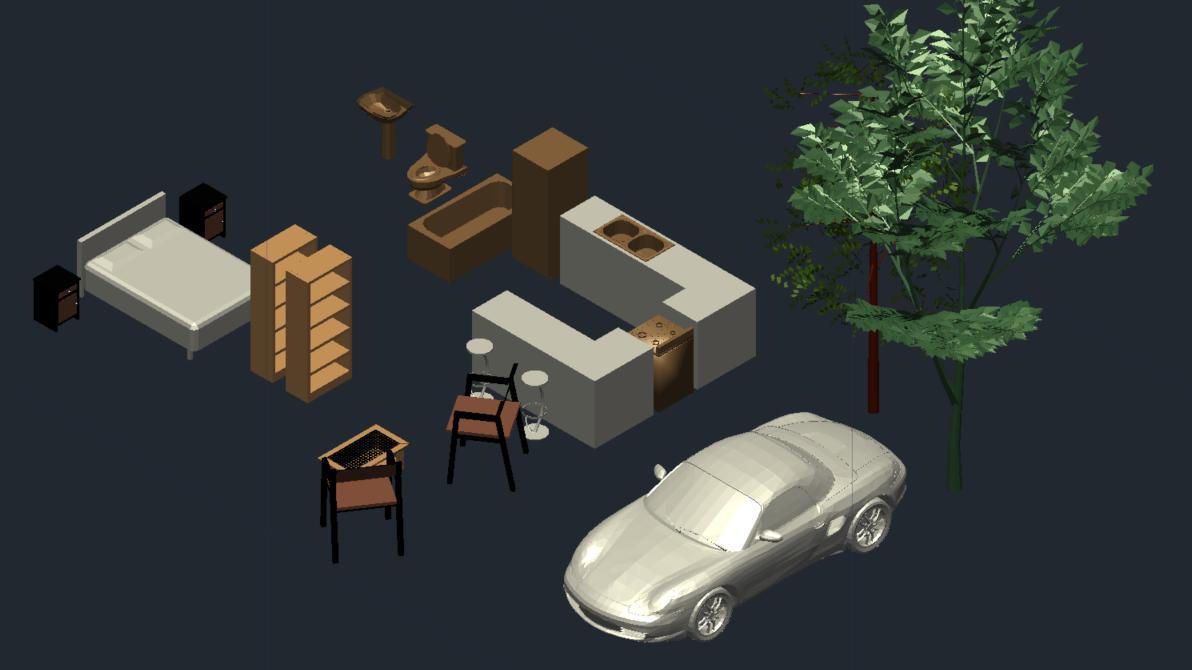

2. Utilizar los siguientes bloques 3D compartidos:
HABITACIÓN:
▪ Cama tamaño king size
▪ Mesita de noche
▪ Librera o mueble para TV
BAÑO:
▪ Lavamanos de pedestal
▪ Inodoro
▪ Artesa (bañera)
COCINA:
▪ Refrigeradora
▪ Estufa
▪ Lavatrastos
▪ Gabinetes modelarlos
▪ Banco para desayunador
SALA:
▪ Sillón individual
▪ Mesa de centro
▪ Librera
EXTERIOR:
▪ Automóvil
▪ Árboles
3. De acuerdo a documento: Configuración de Sky - Sun - Shadows - MaterialsRenders –
▪ Asignarle materiales a los objetos.

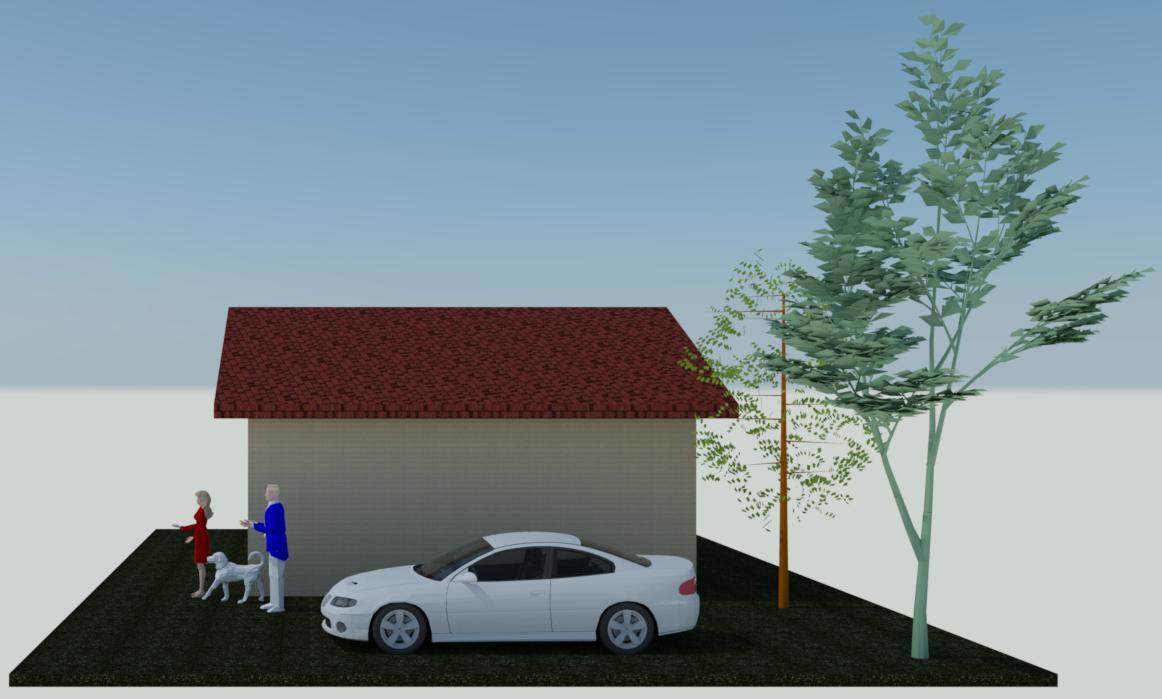

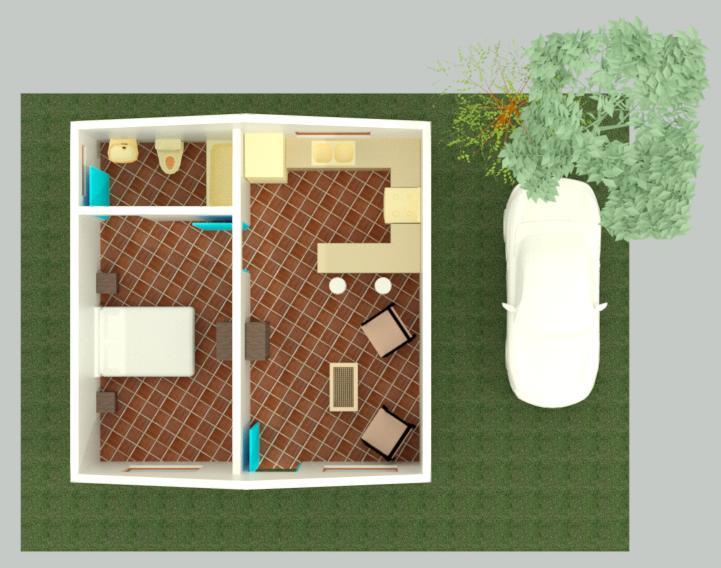

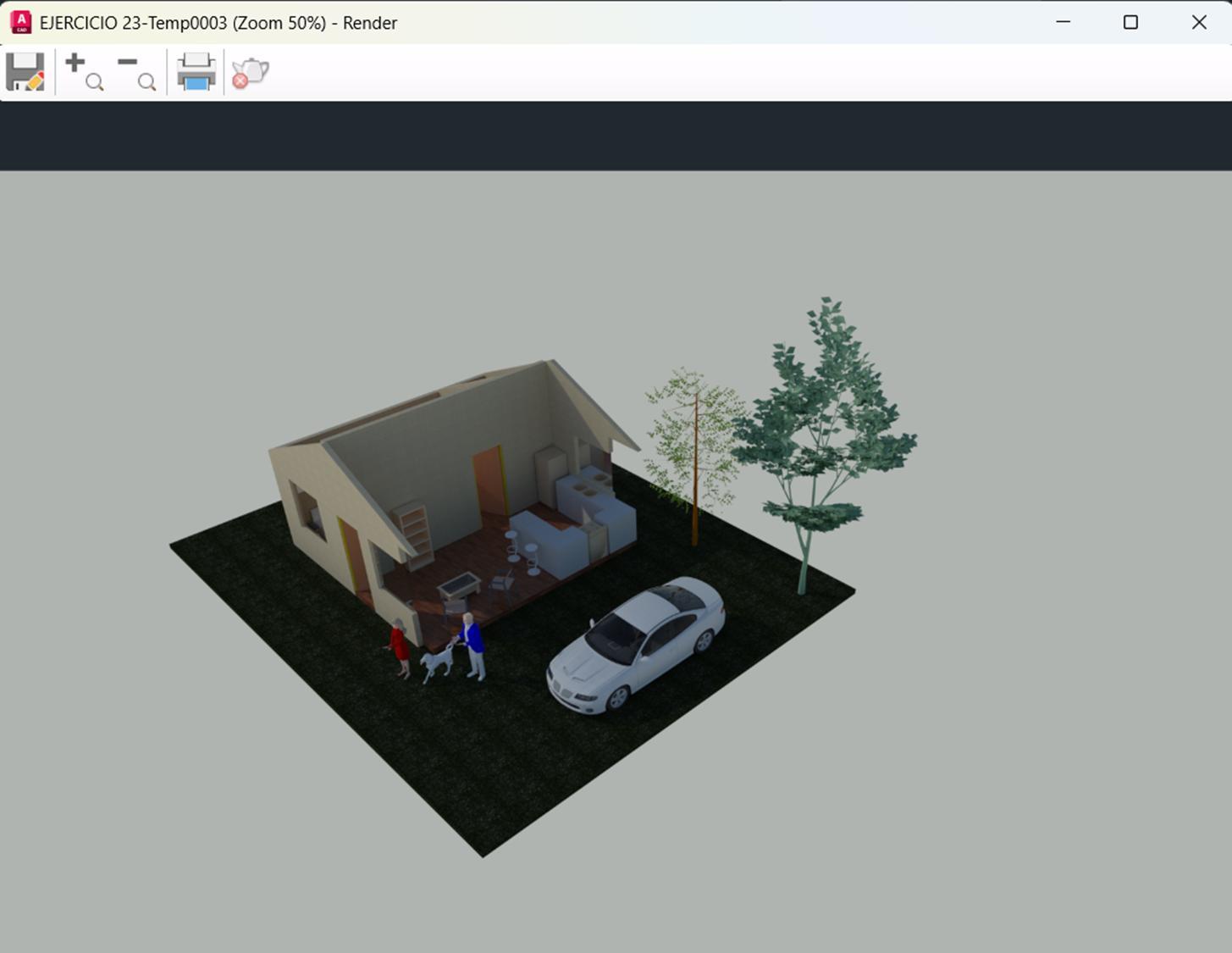

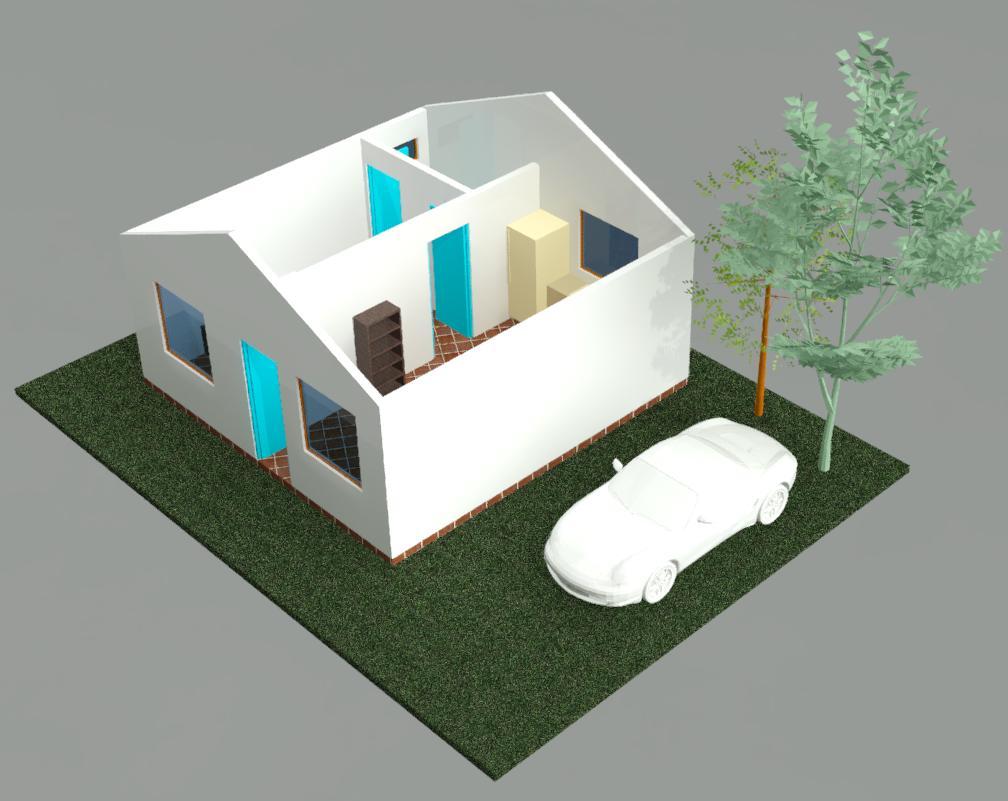

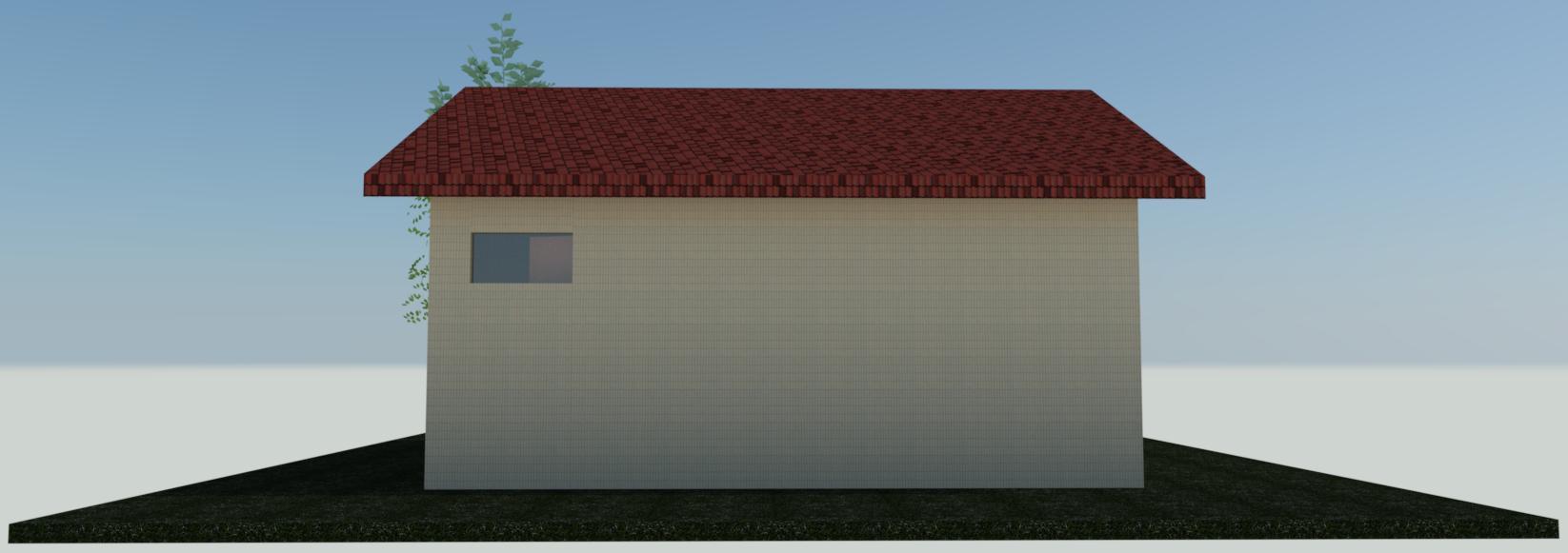

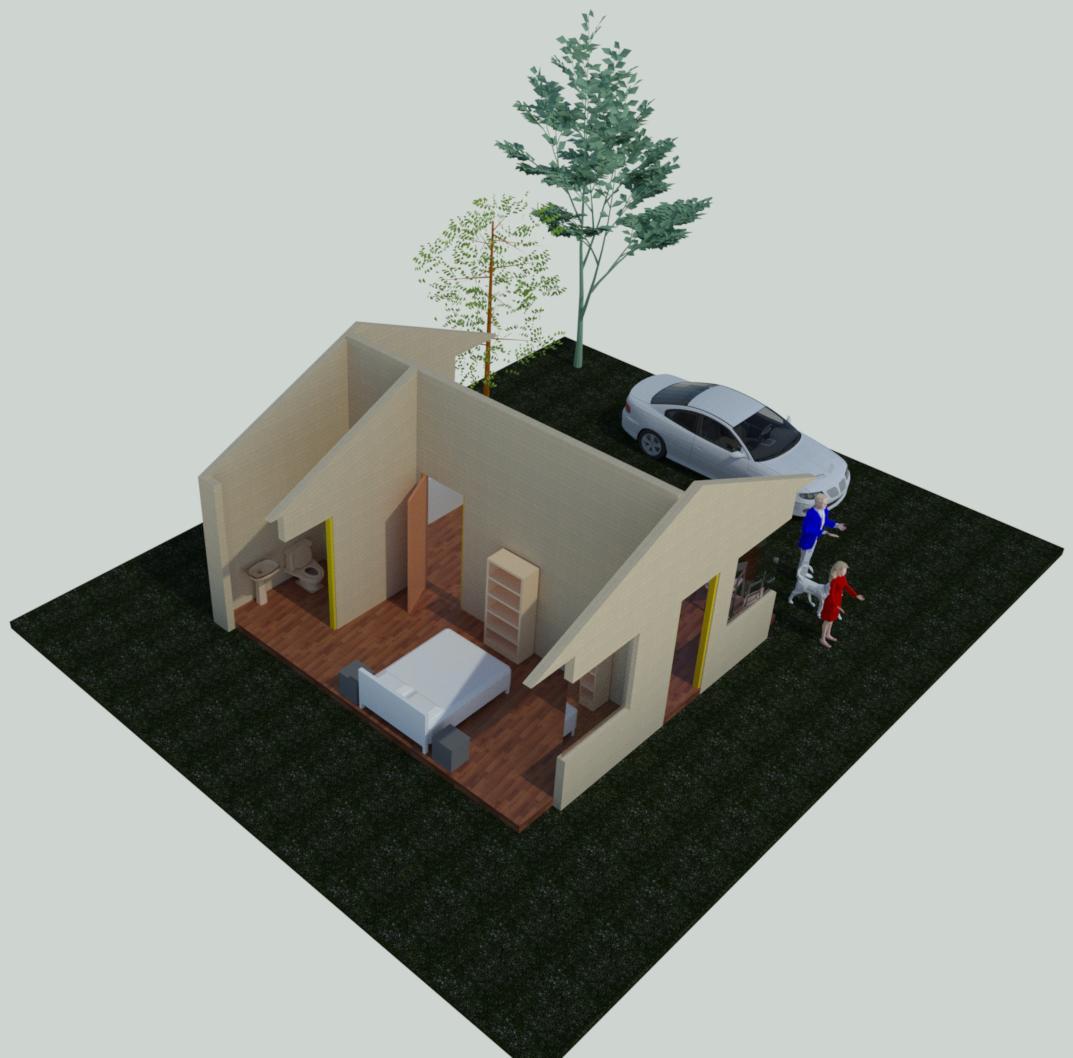

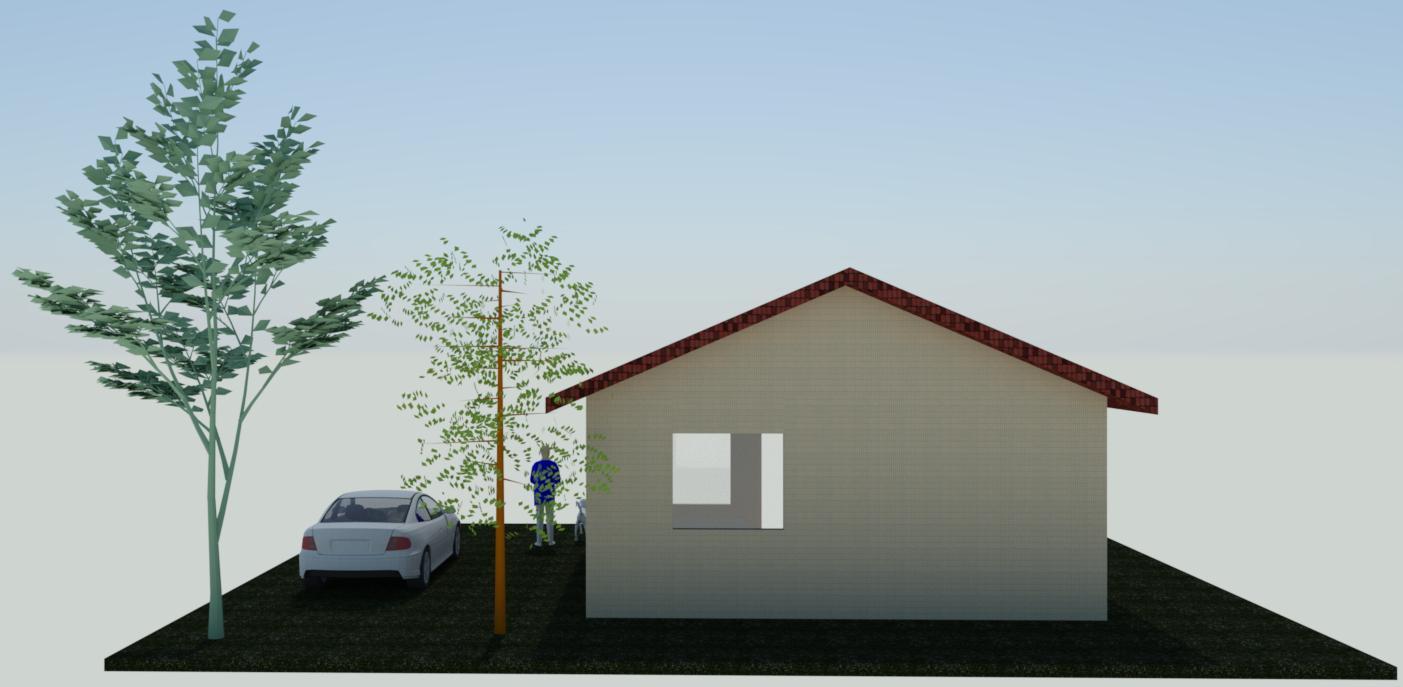

▪ Sacar 8 renders de las siguientes vistas:

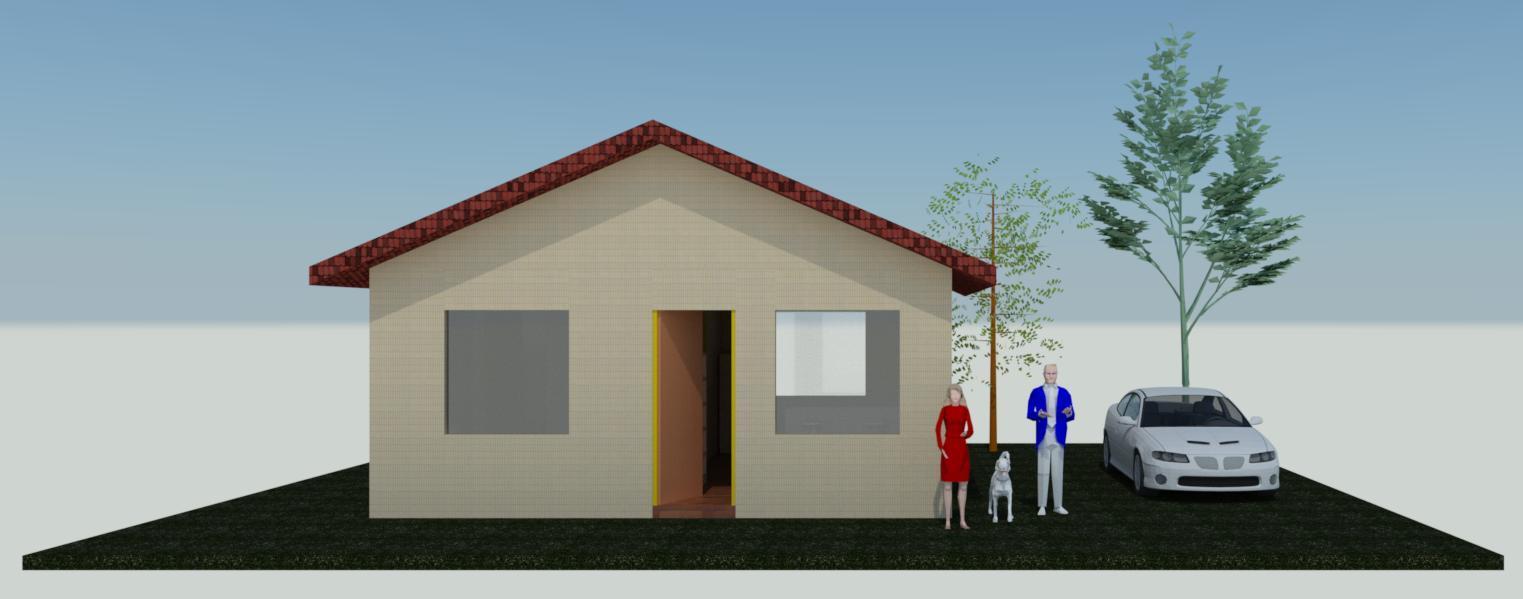

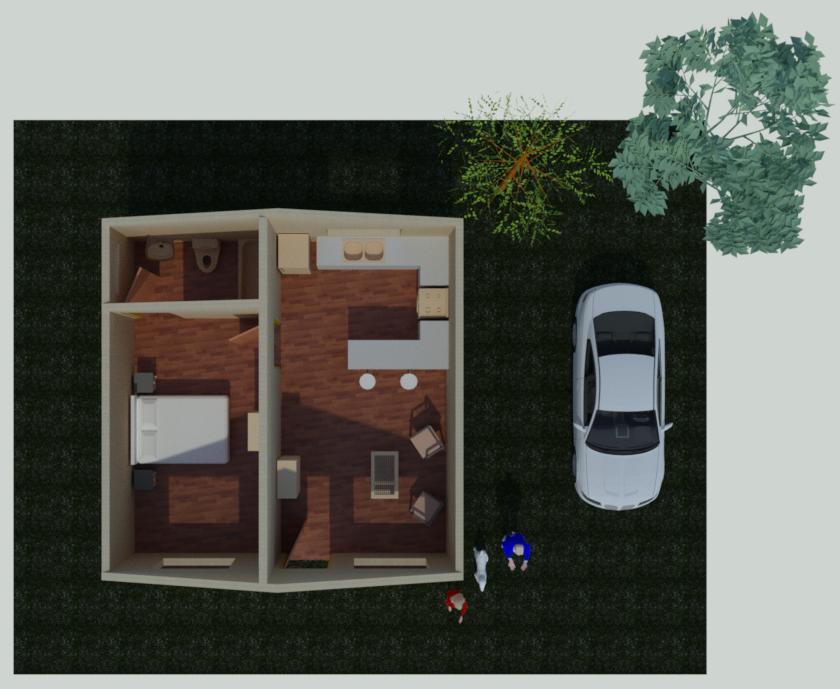

1. Vista TOP

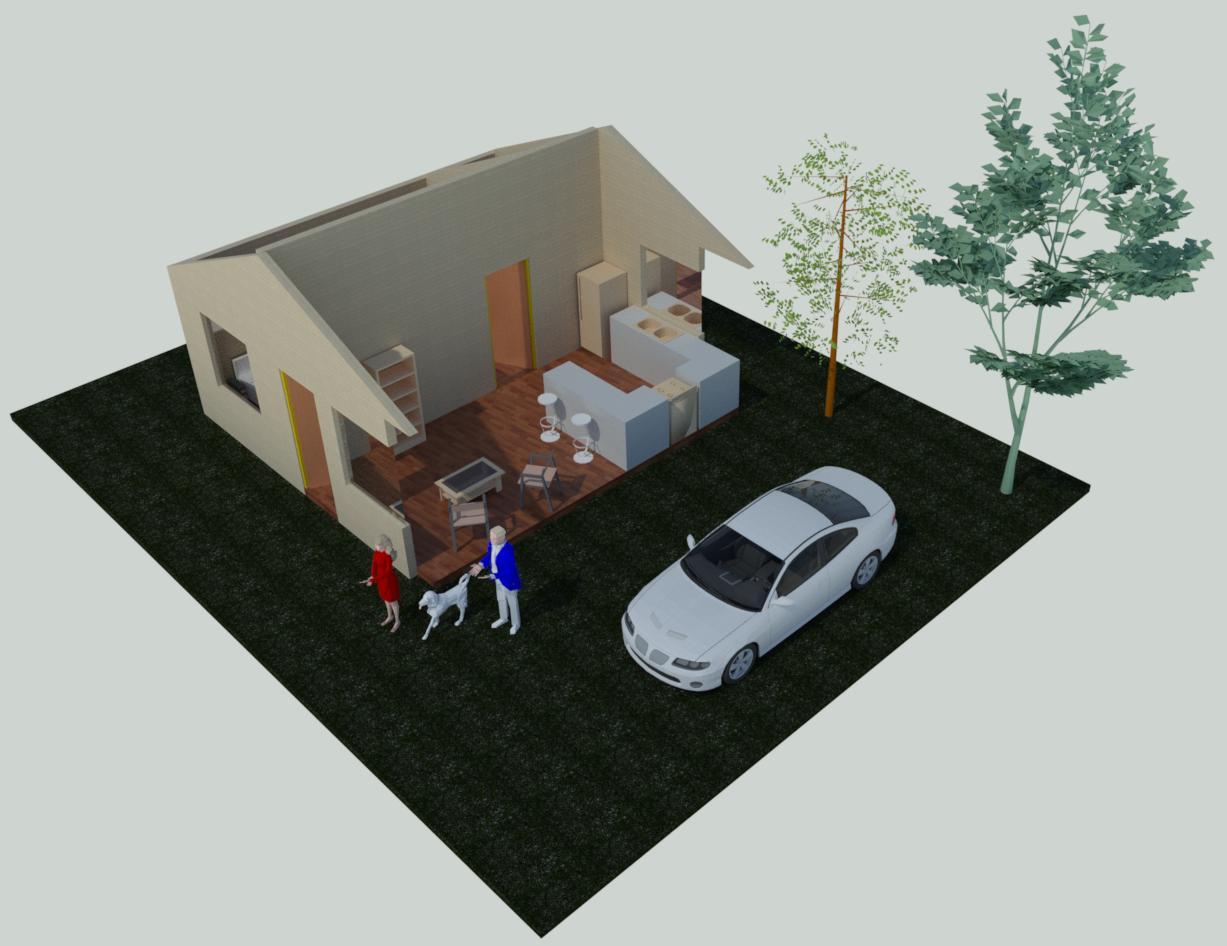

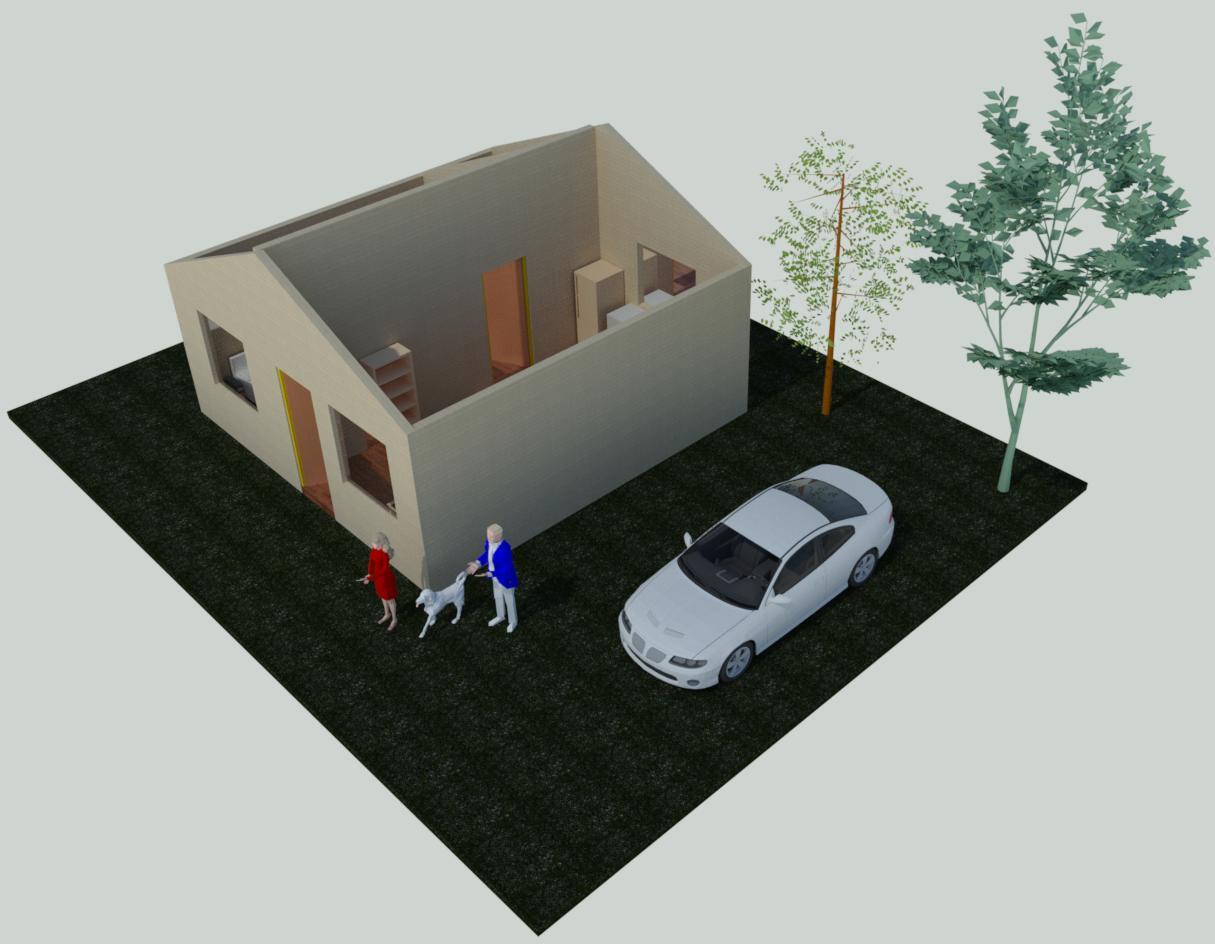

2. Vista SE ISOMETRIC

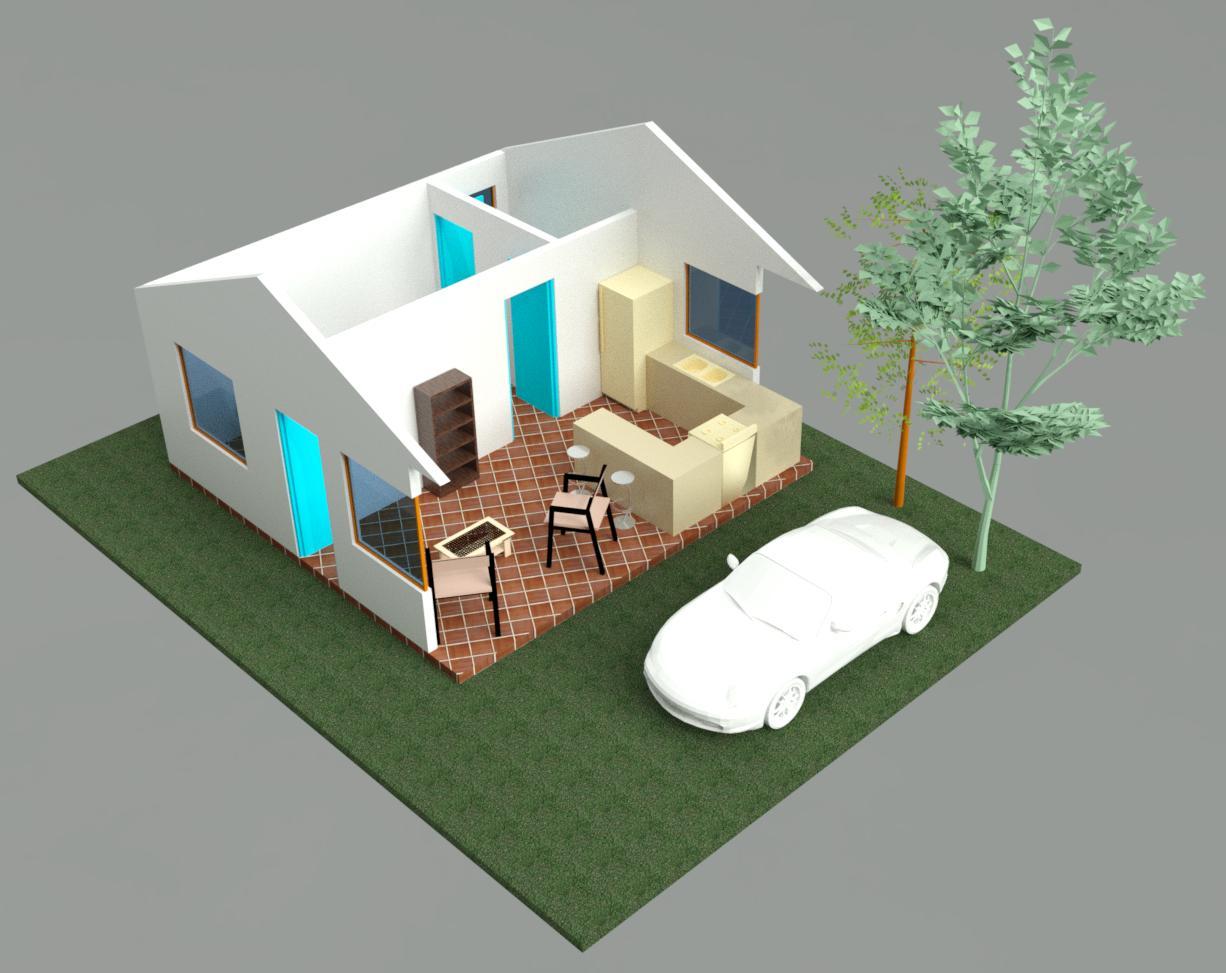

3. Vista SE ISOMETRIC (sin muro)

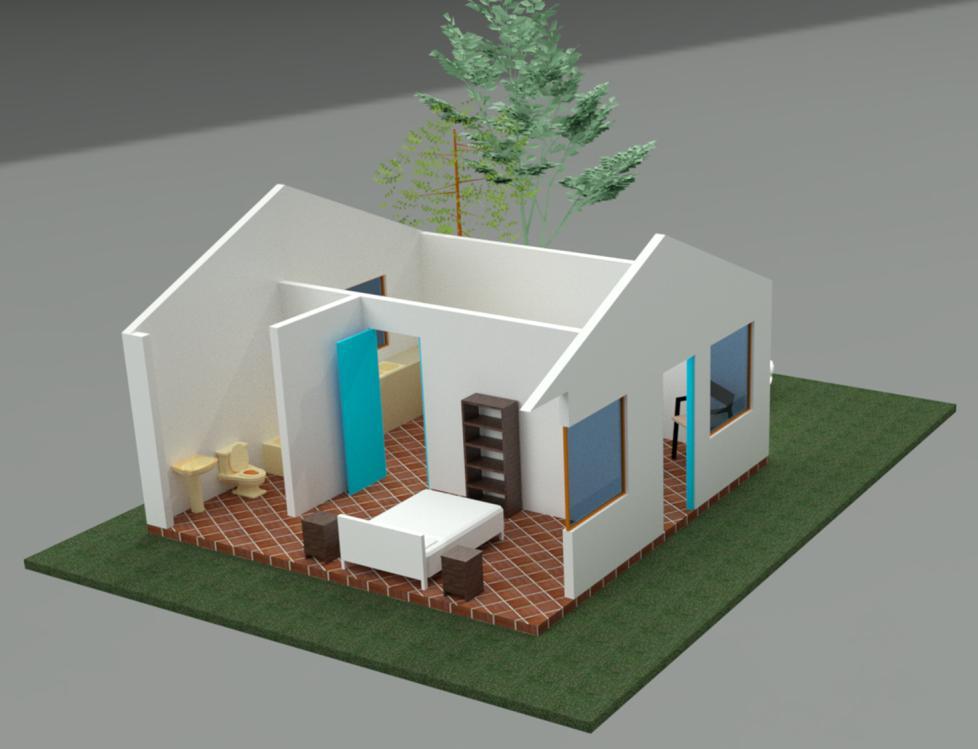

4. Vista SW ISOMETRIC (sin muro)
5. Vista FRONT
6. Vista RIGHT
7. VISTA BACK
8. VISTA LEFT
4. Configuración
▪ Render:
•Full HDTV (1920x1080 px)
•High
▪ Activar shadows, sun, sky

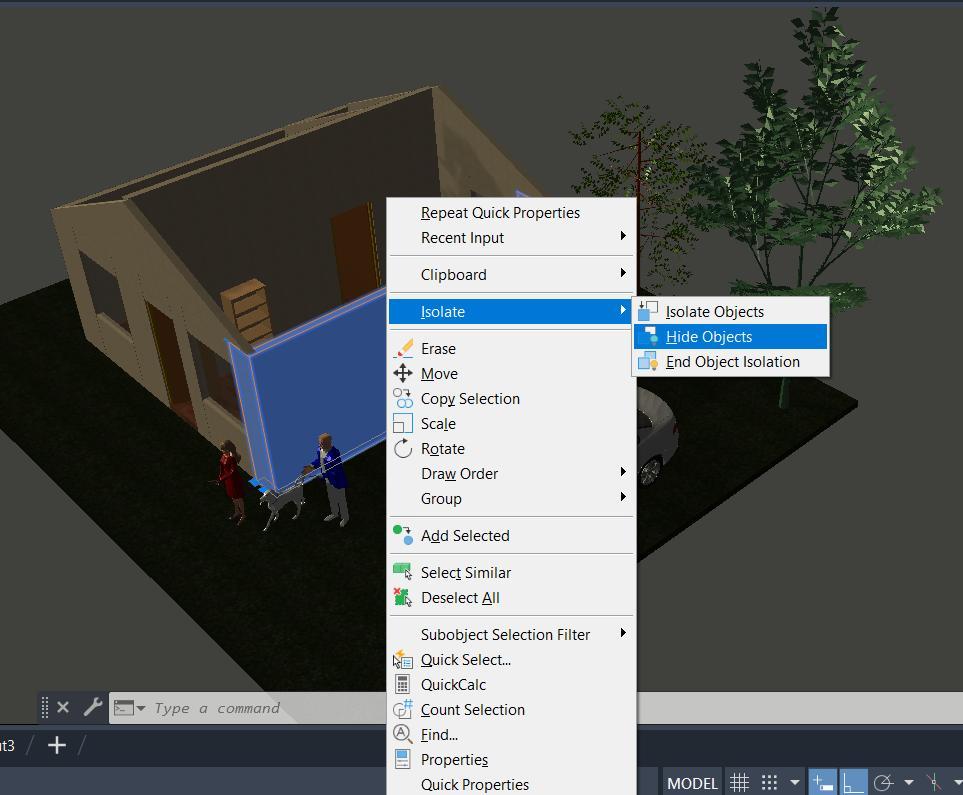

7. Quitarle muros para que se mire el interior
▪ Seleccionar objeto
▪ Click derecho
▪ Seleccionar Isolate
▪ Hide objects
8. Finalizar invisibilidad
▪ Seleccionar objeto
▪ Click derecho
▪ Seleccionar Isolate
▪ End object isolation
ENTREGABLE

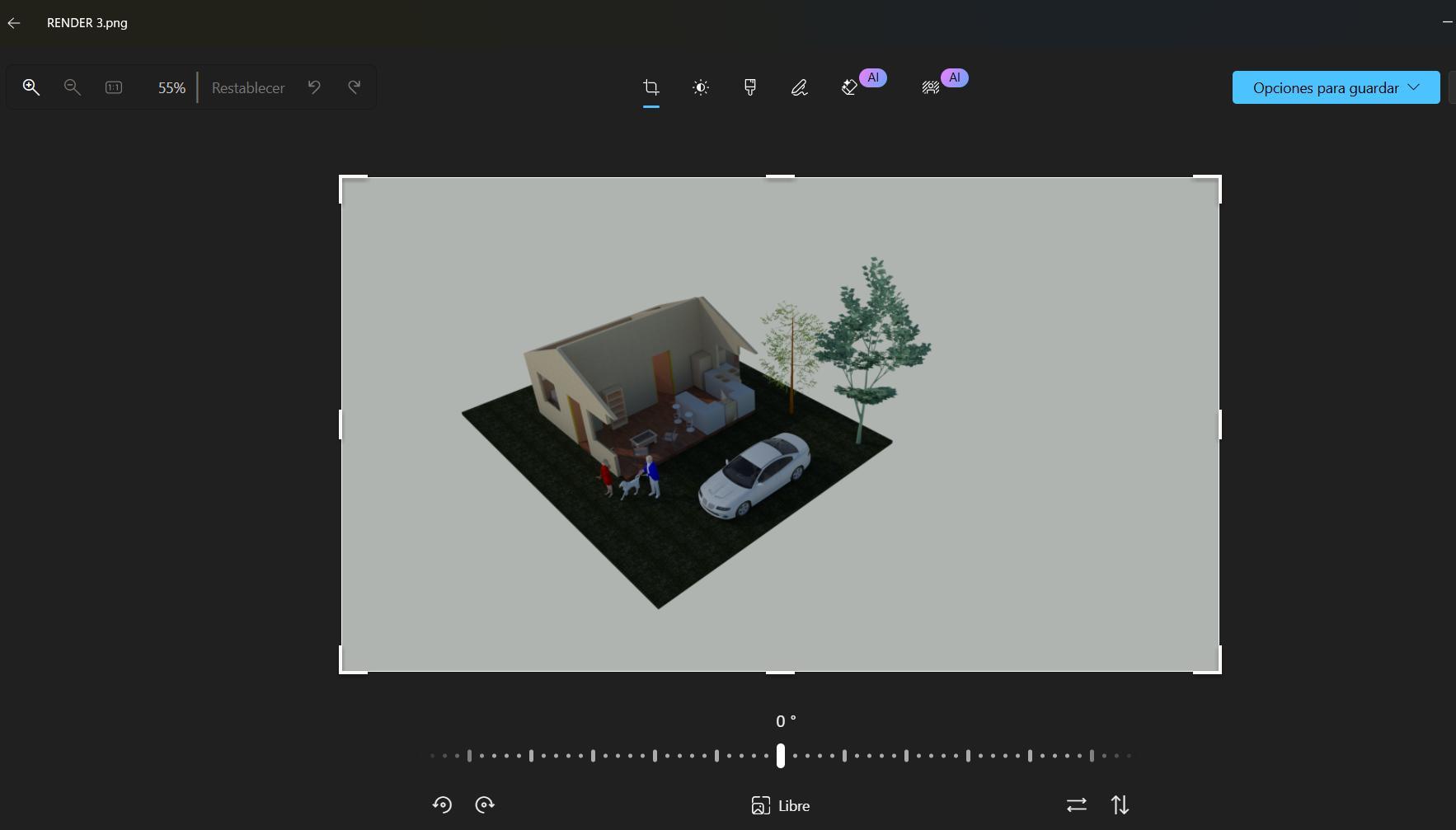

▪ Archivo PDF con las 8 vistas solicitadas.
▪ Agregar carátula con imagen alusiva al tema.

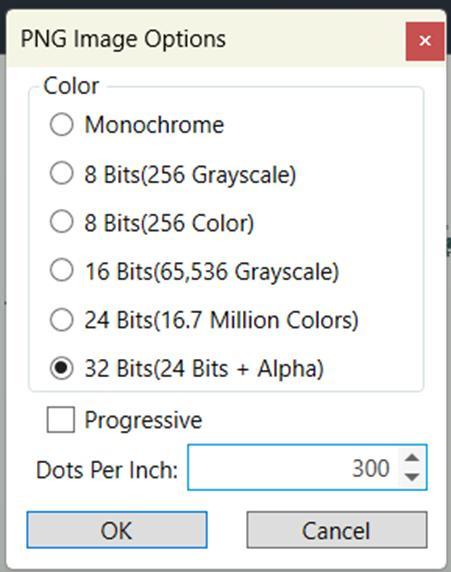

▪ Se pueden insertar las imágenes PNG en un archivo PowerPoint o similar.
▪ No se usará formato.
7. Entrega martes 30/9 hasta las 11:30 horas
