T E M A 6
2 0 2 5
E N M A D E R A
E N T R E P I S O S
Mgtr.Arq. Luis Fernando Ruano Paz
C O N S T R U C C Ó N
Tema 6:
Entrepisos
Requisitos Entrega No. 5
Asignación Maqueta 3 septiembre

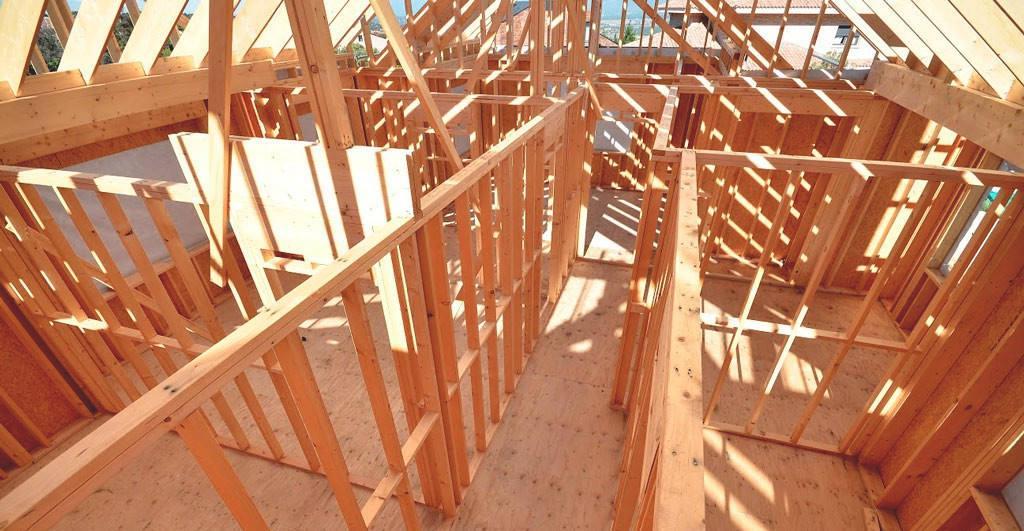

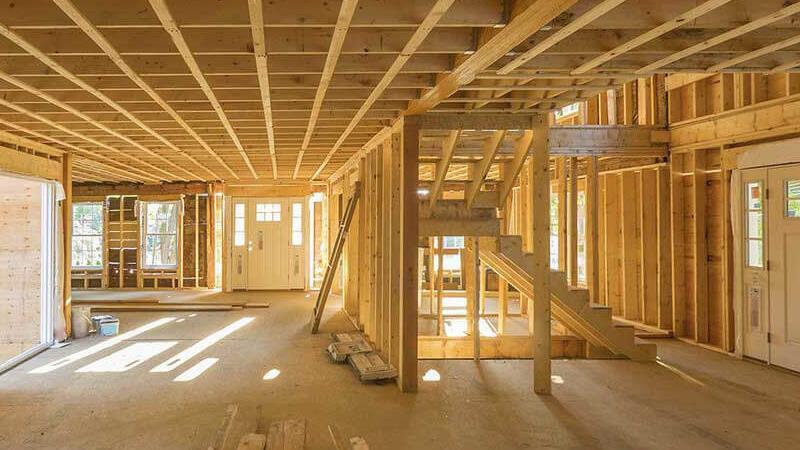

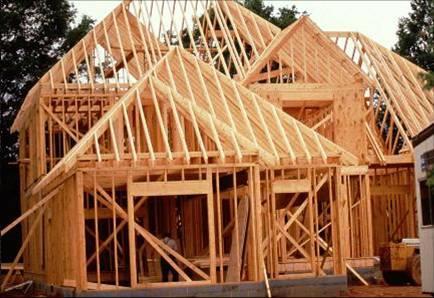

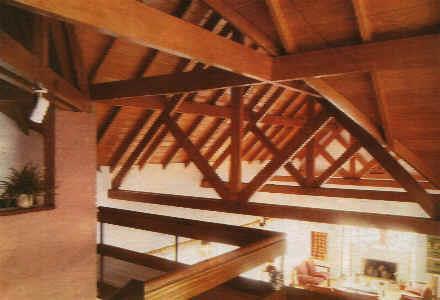

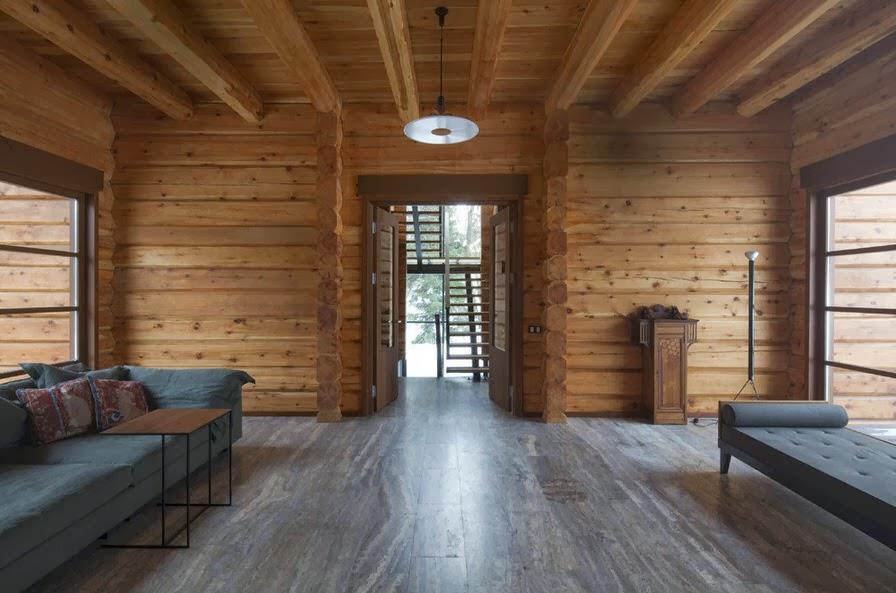

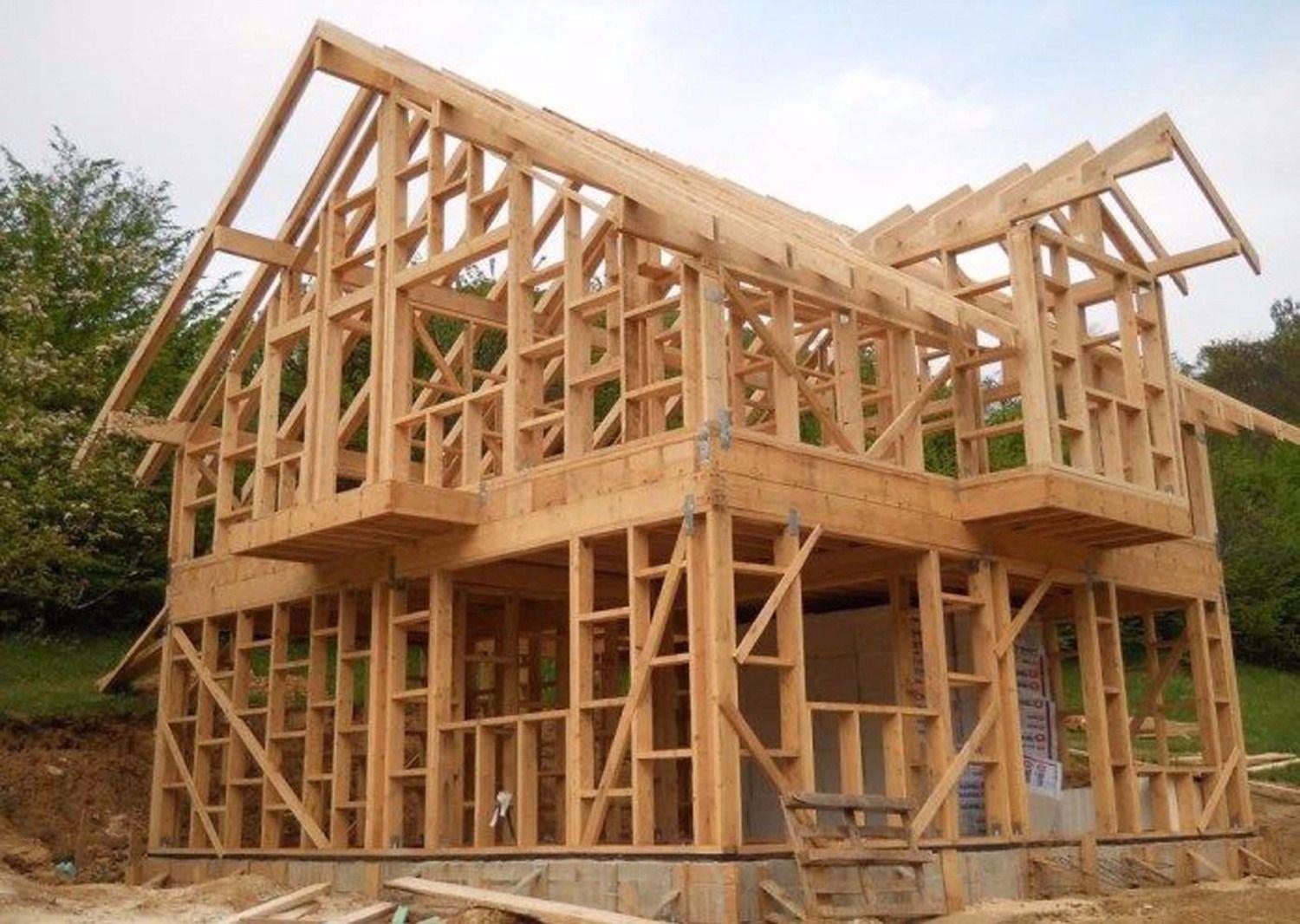

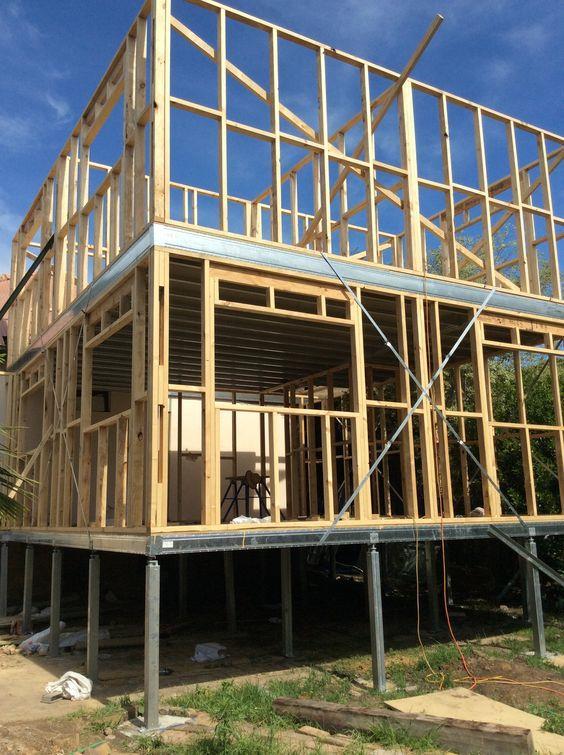

ENTREPISOS

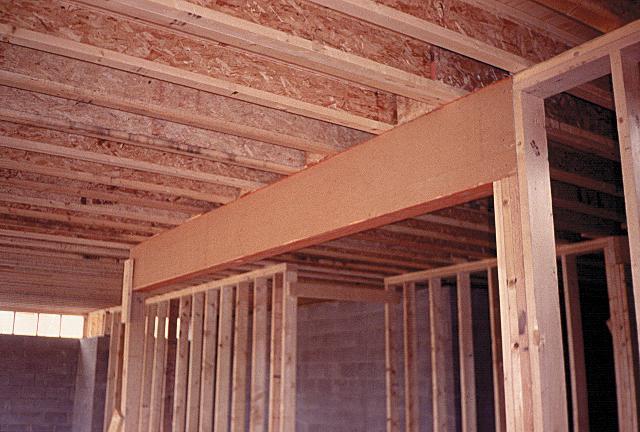

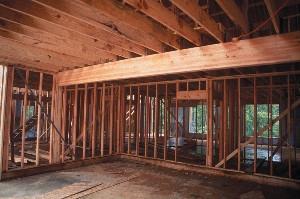

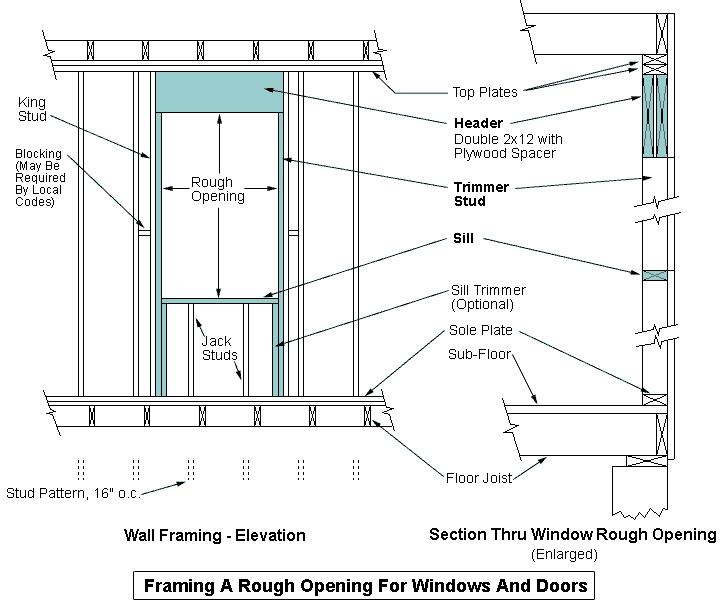

Estructura dinteles
Estructura dinteles
Estructura dinteles
Tamaño de dintel para un nivel Luz en pies
4" x 4" Hasta 4' 4" x 6" De 4' a 6' 4" x 8" De 6' a 8'
Para dos niveles utilizar 1 de 4” x 12” o 2 de 2” x 12”

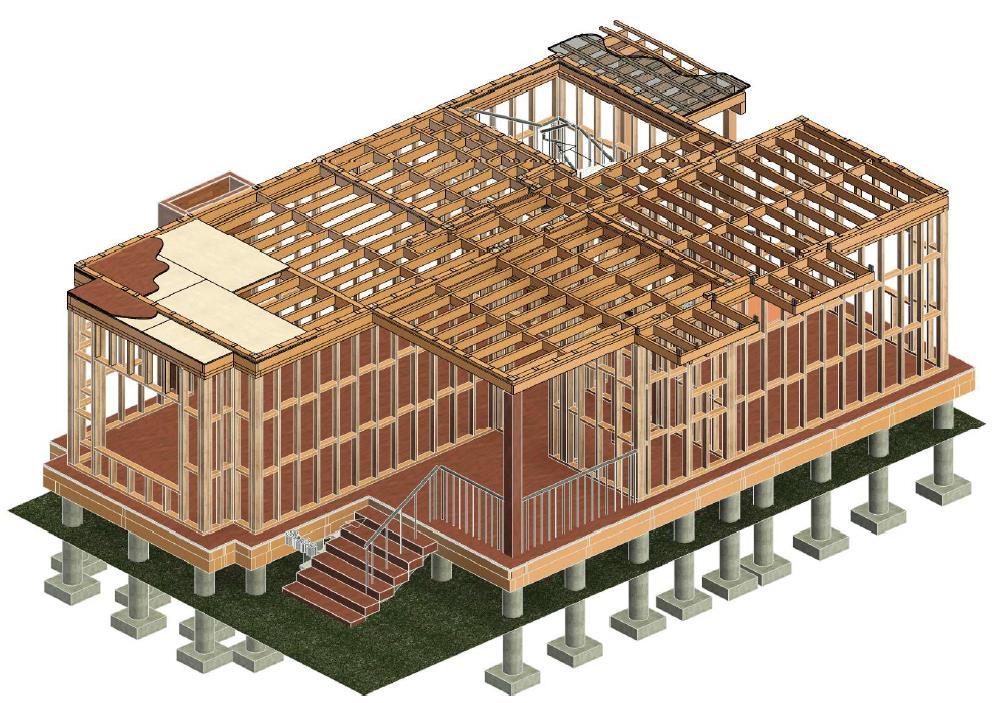

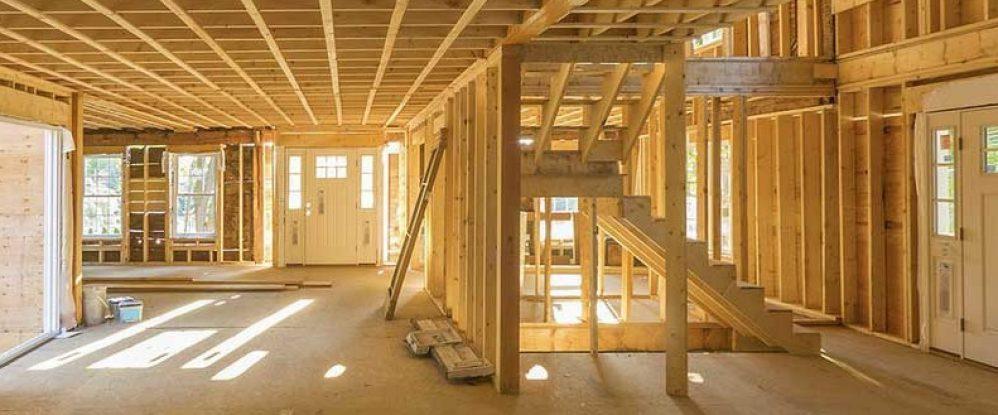

Entrepisos

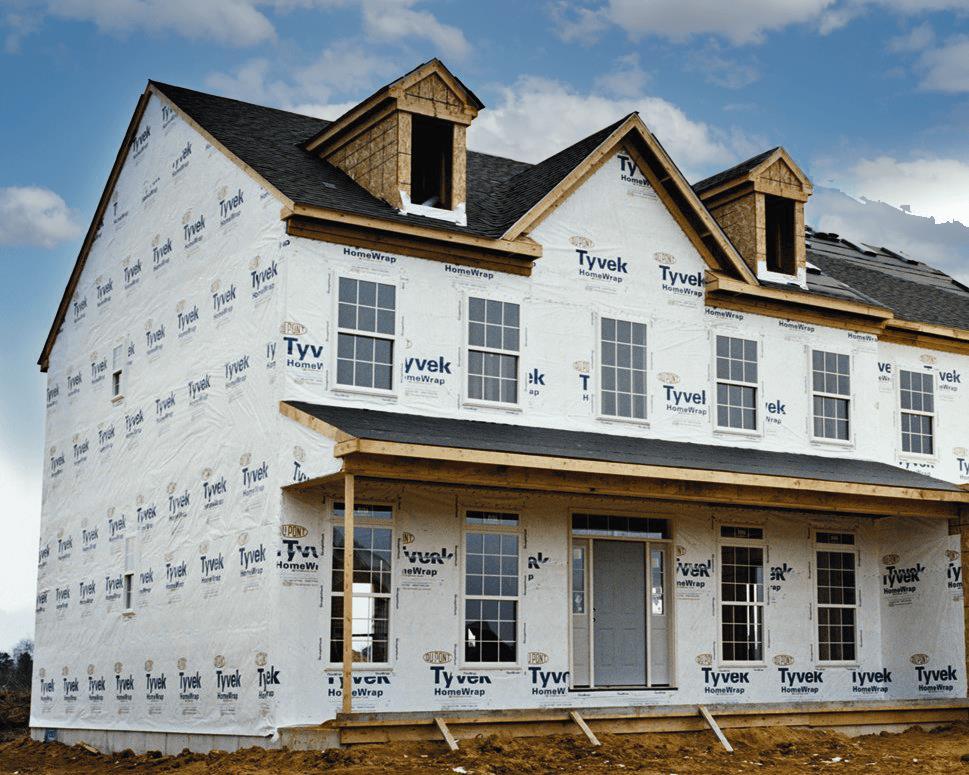

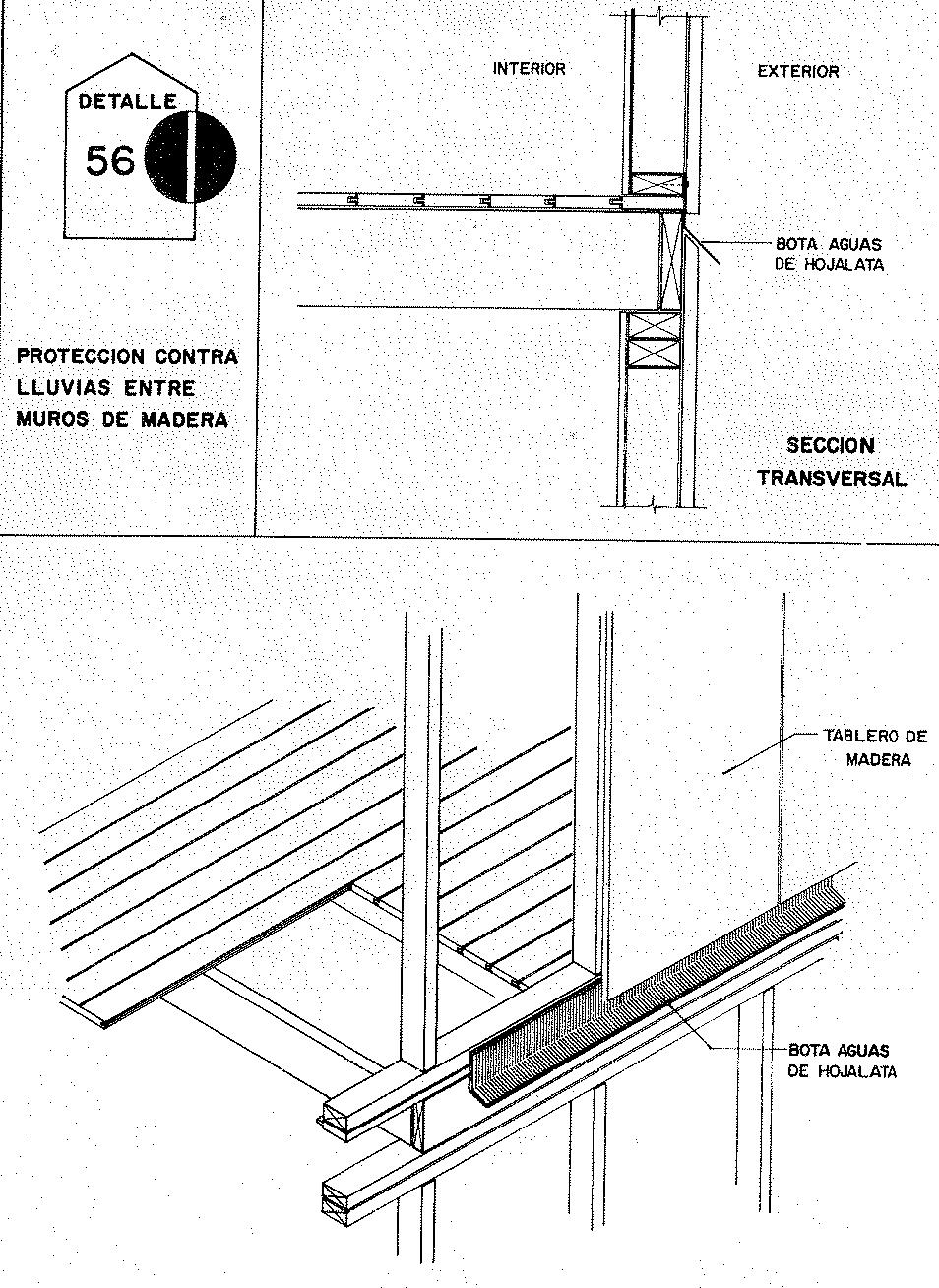

Barrera
Contra humedad (agua y/o vapor de agua)
Entrepisos

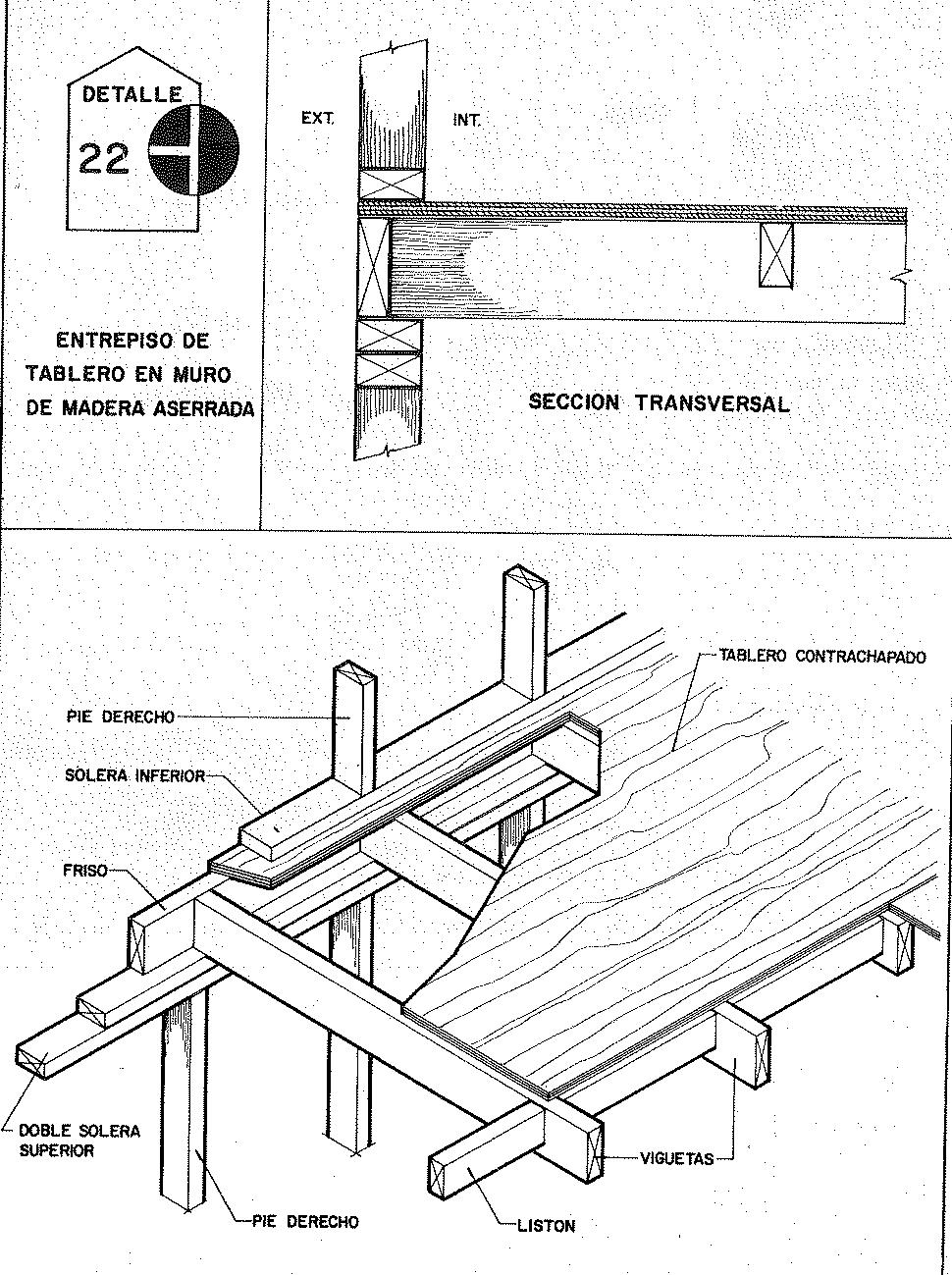

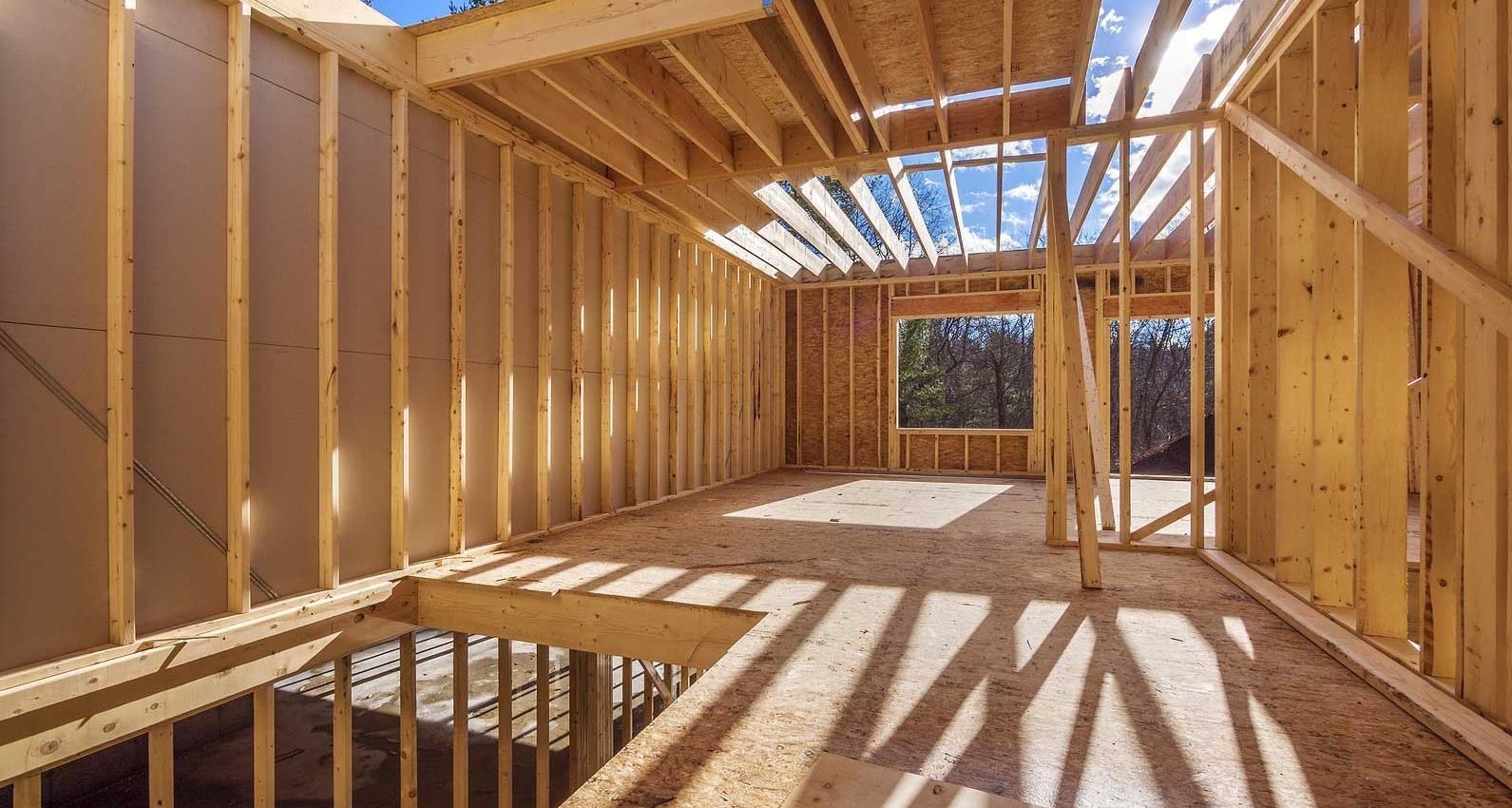

Panel
estructural

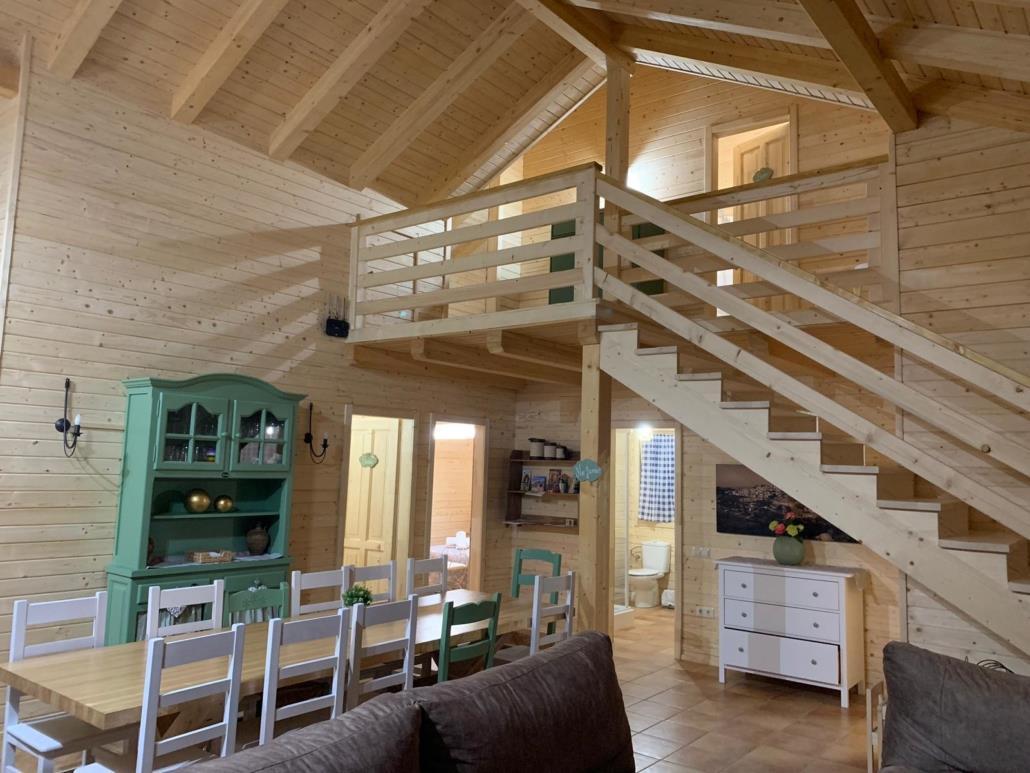

Entrepisos

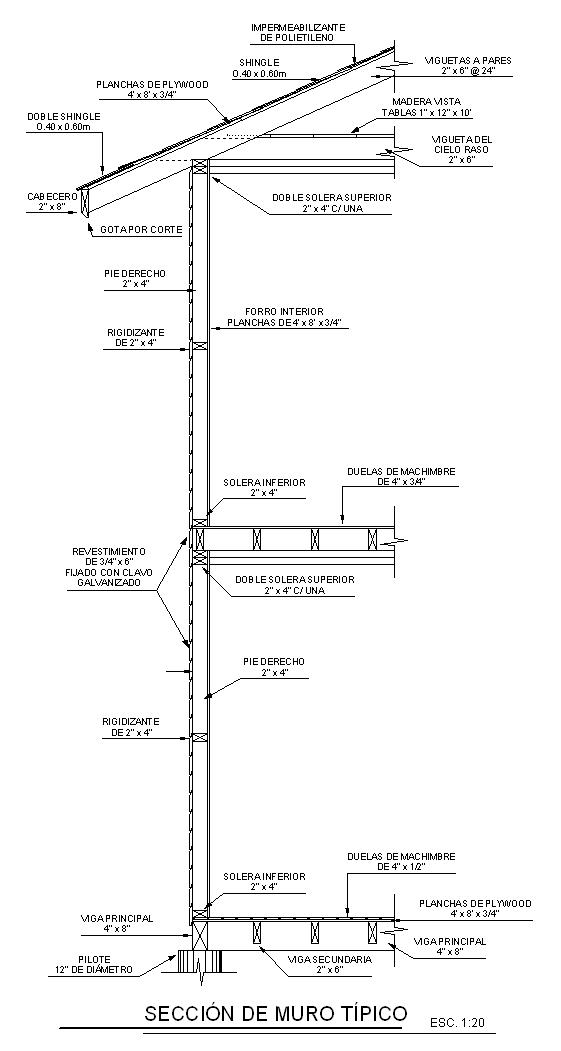

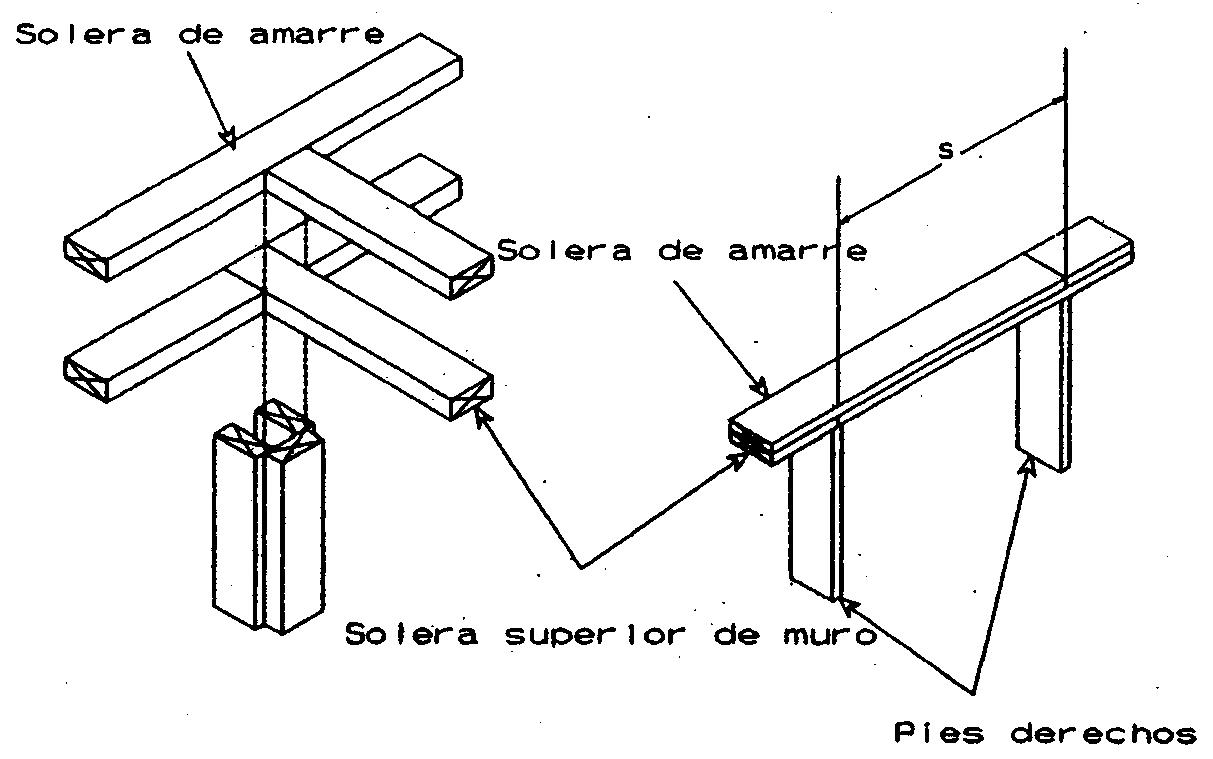

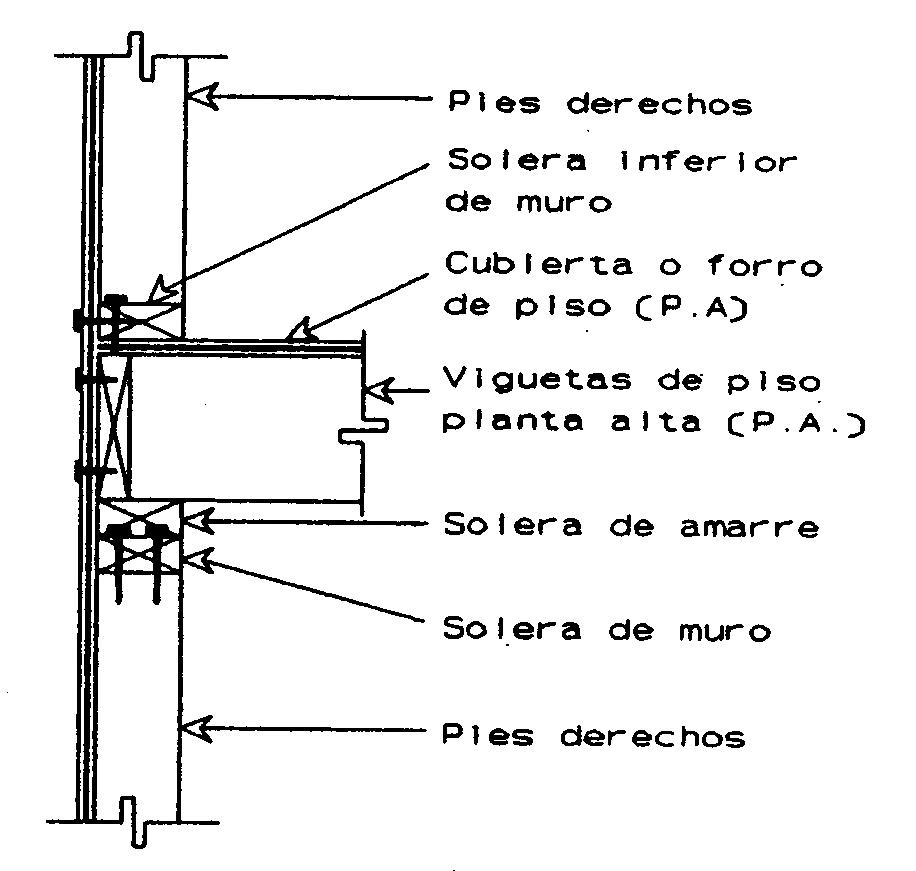

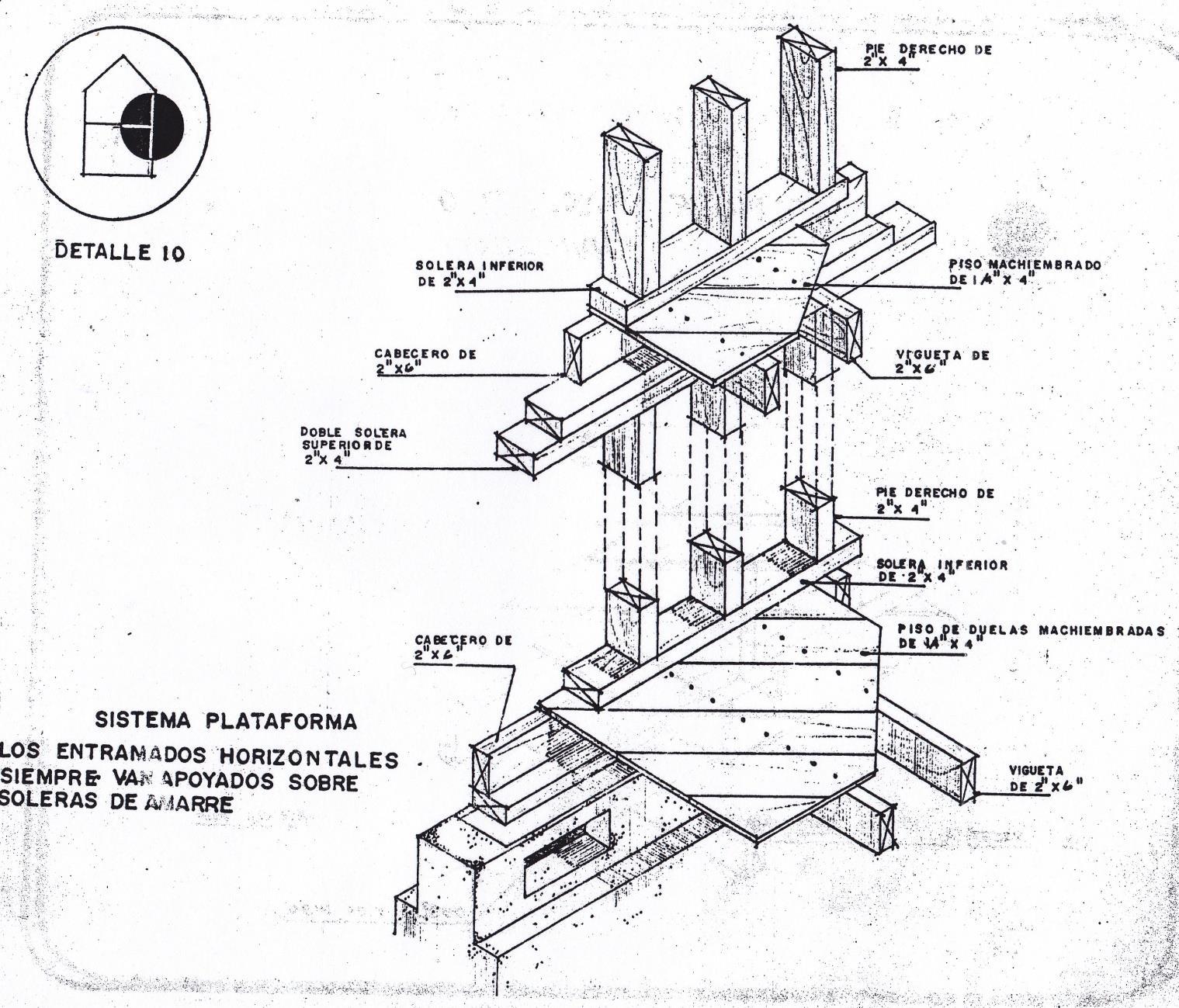

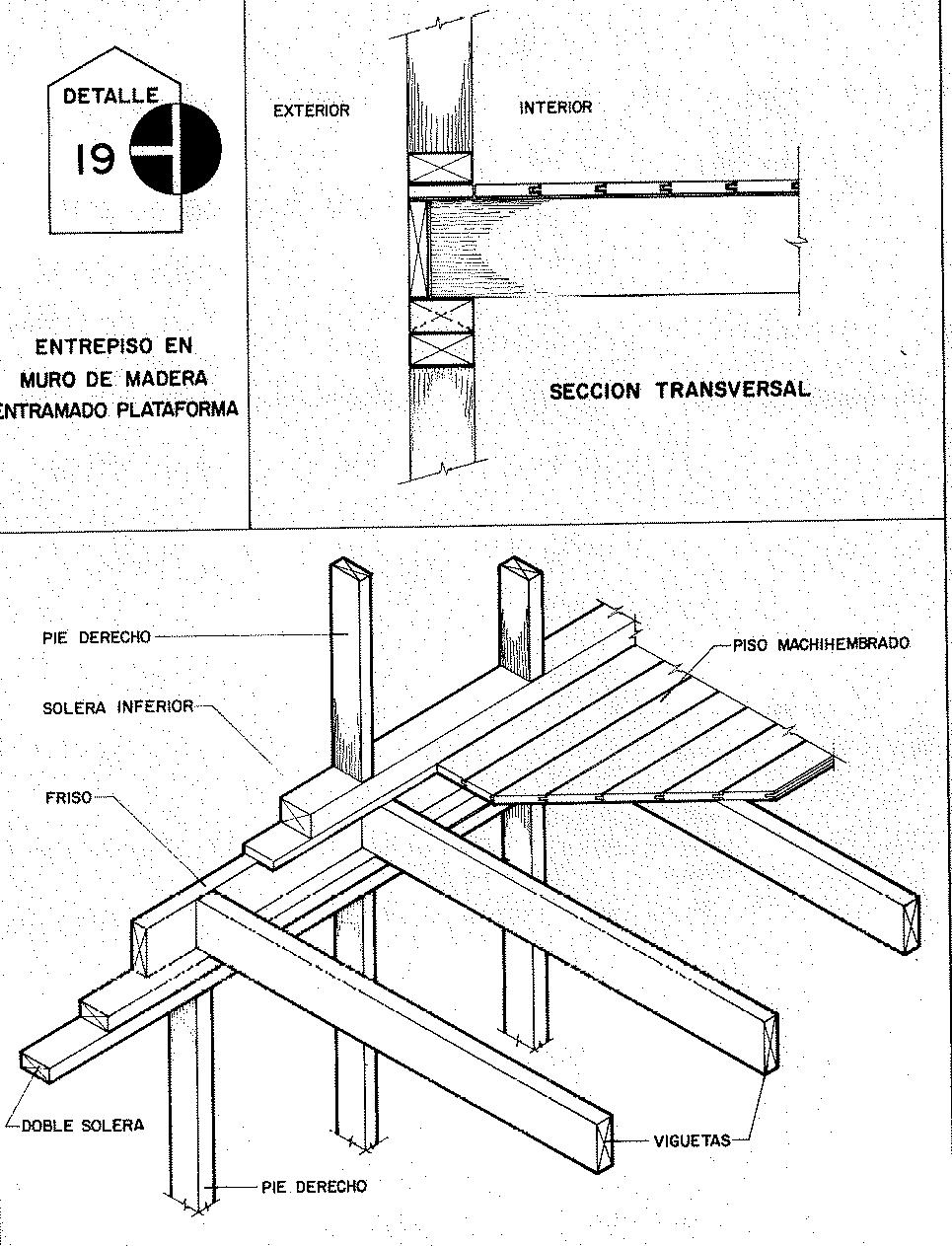

Doble solera
Entrepisos

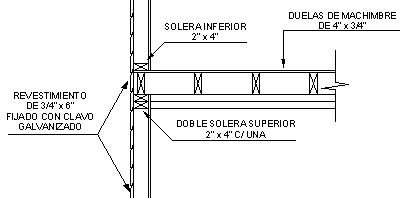

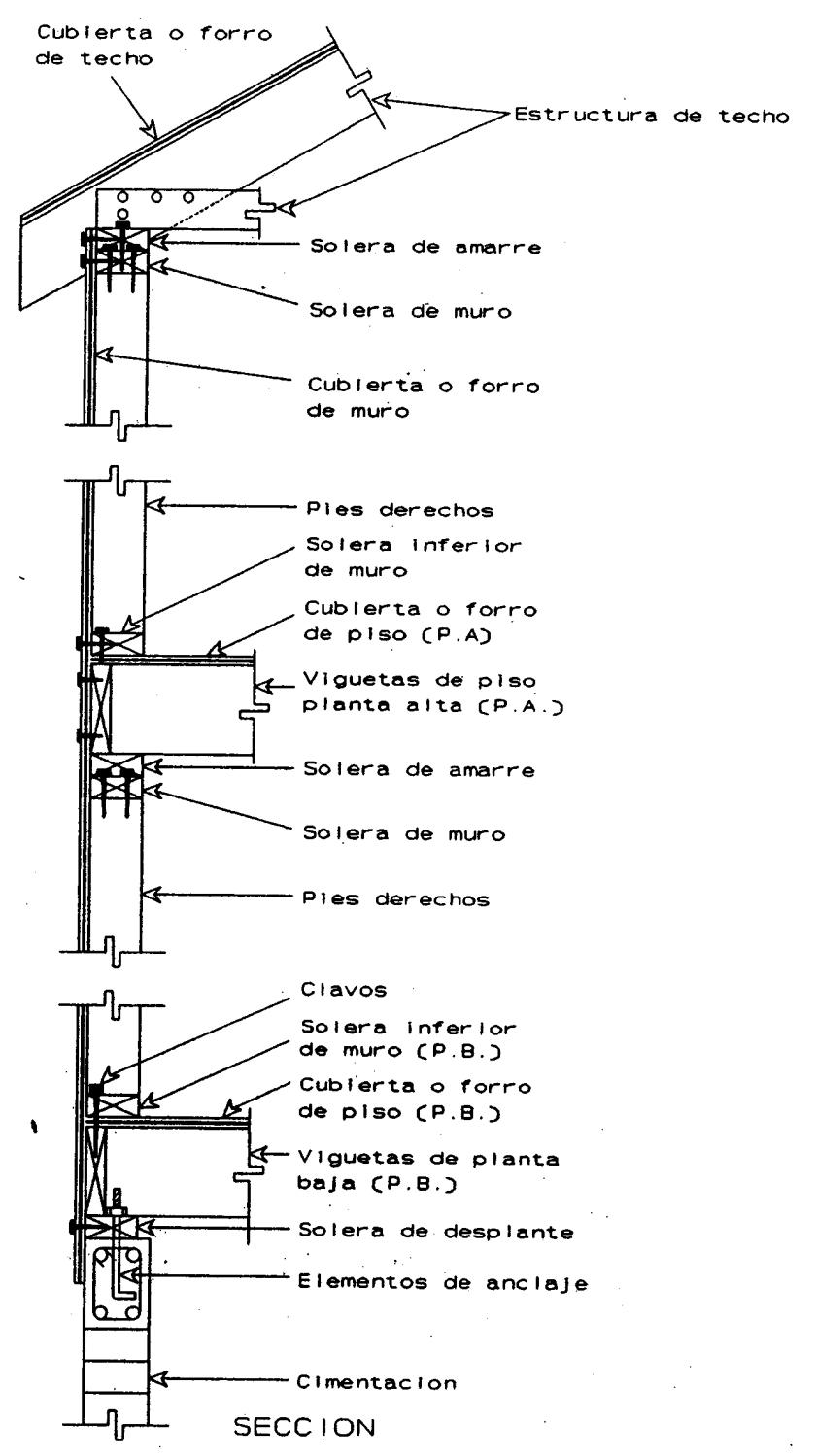

Doble solera
Entrepisos
Entrepisos

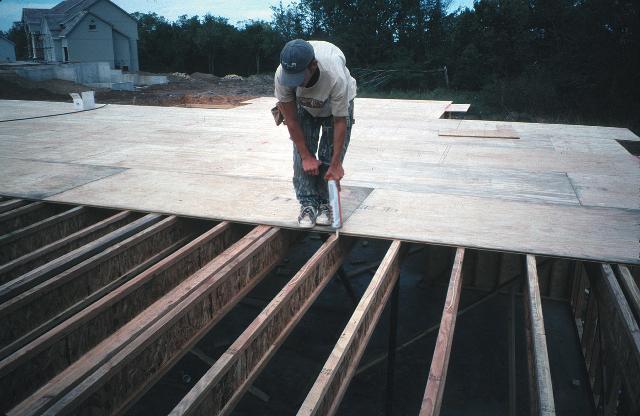

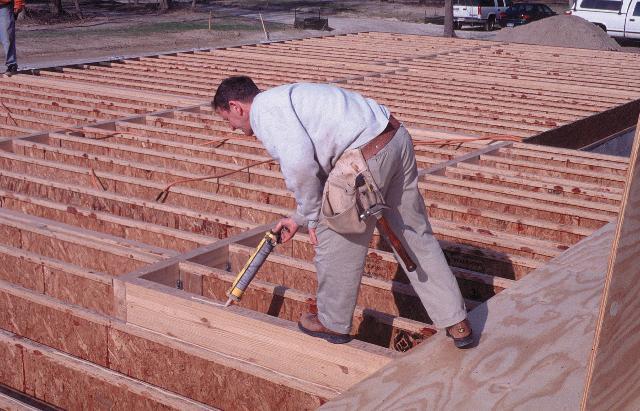

Pegado de panel estructural
Entrepisos

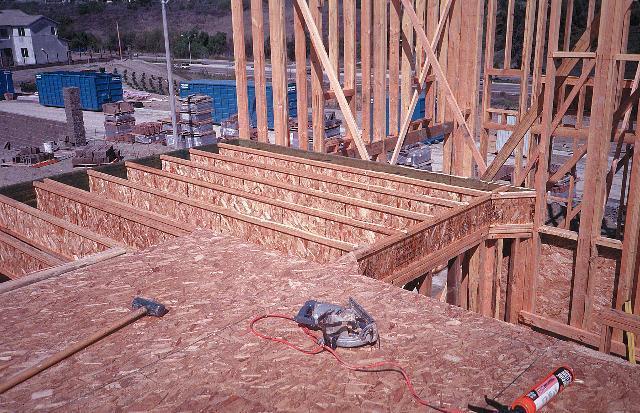

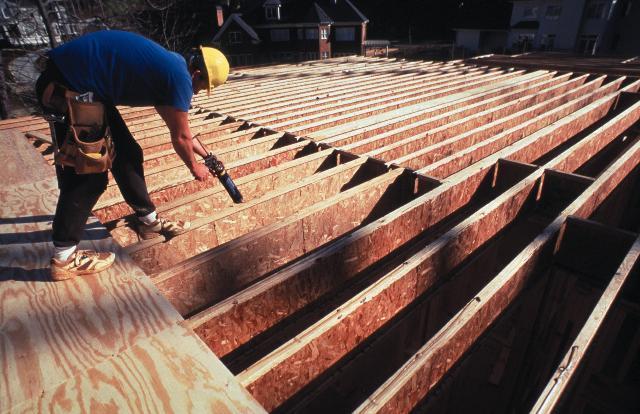

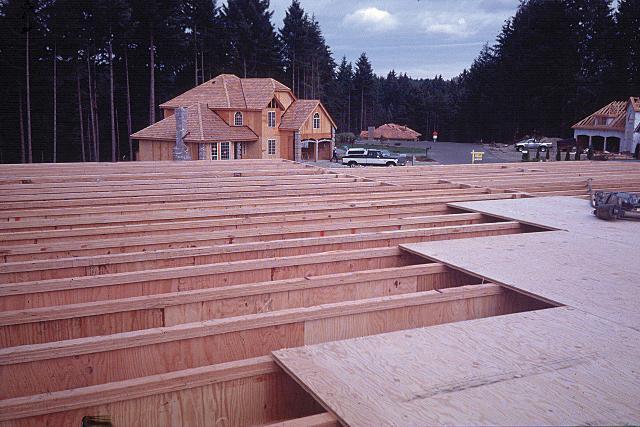

Viguetas + panel estructural
Entrepisos
Viguetas + panel estructural
Entrepisos

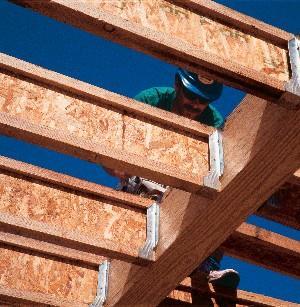

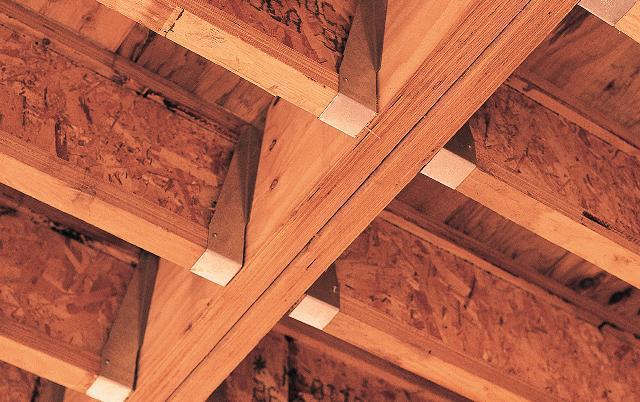

Cargadores metálicos viguetas
Entrepisos
Cargadores metálicos viguetas
Entrepisos

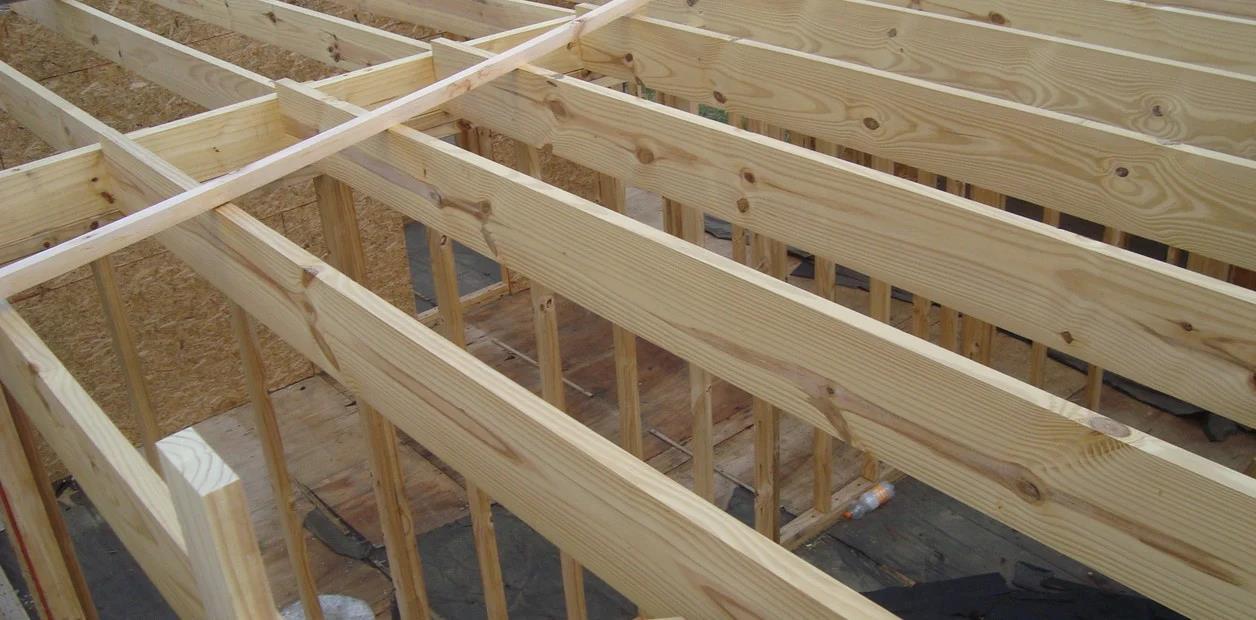

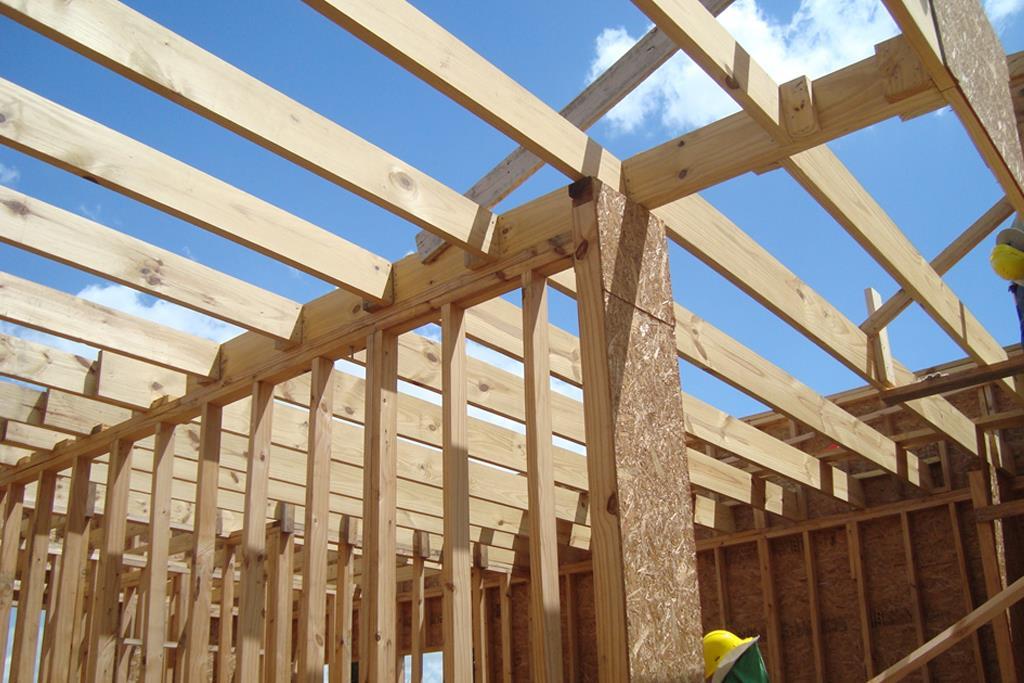

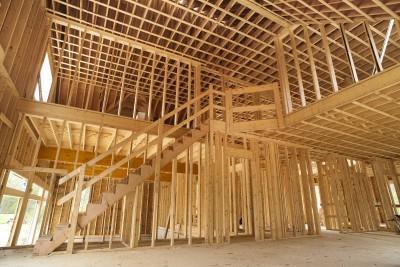

Viguetas
Entrepisos
Viguetas
Entrepisos
Entrepisos

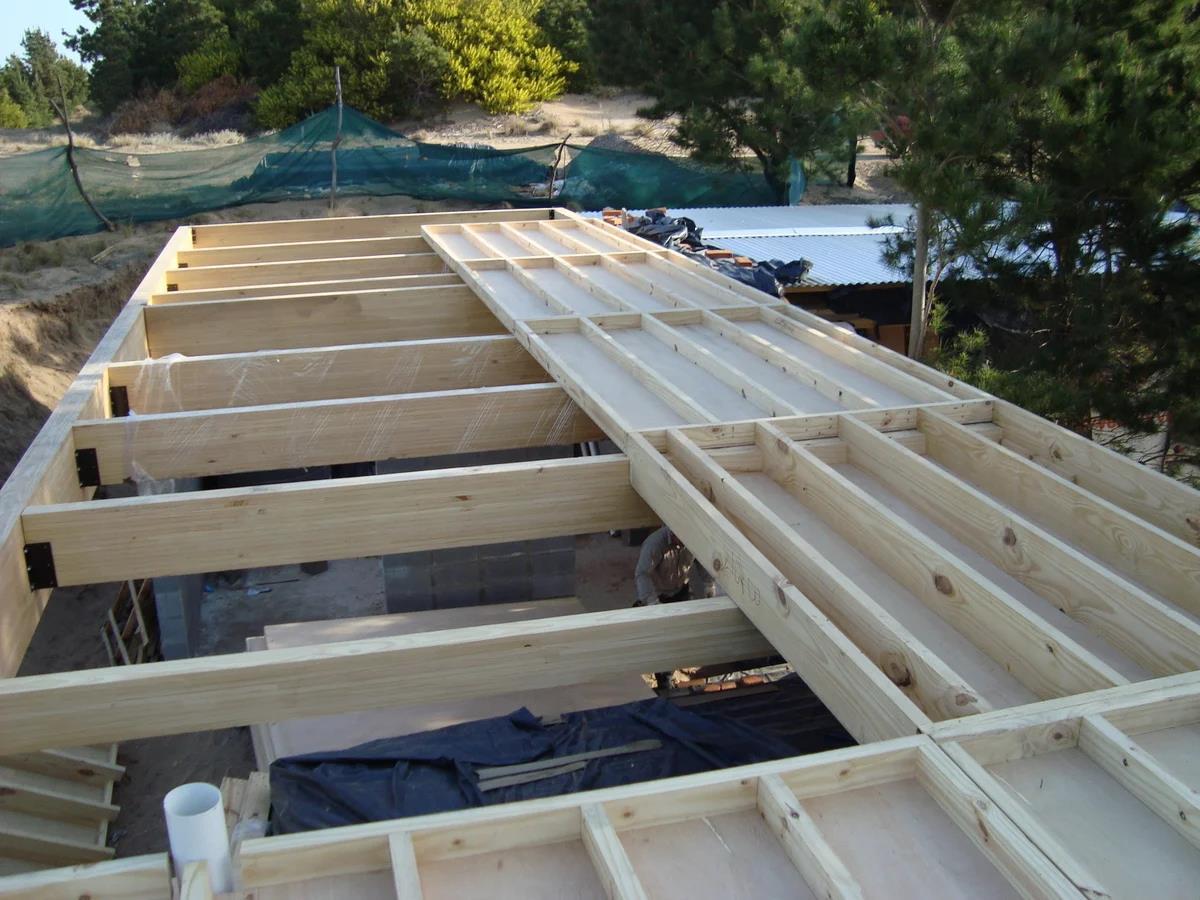

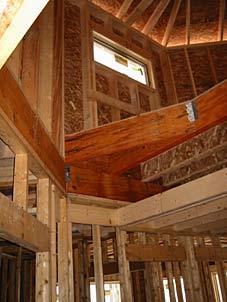

Vigas apoyando viguetas
Entrepisos
Entrepisos
Entrepisos
Entrepisos
Entrepisos
Traslape soleras de entrepiso
Entrepisos

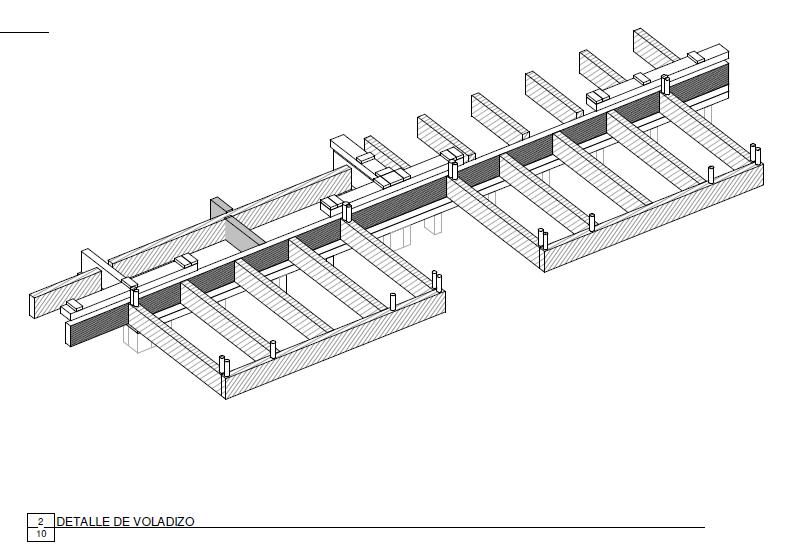

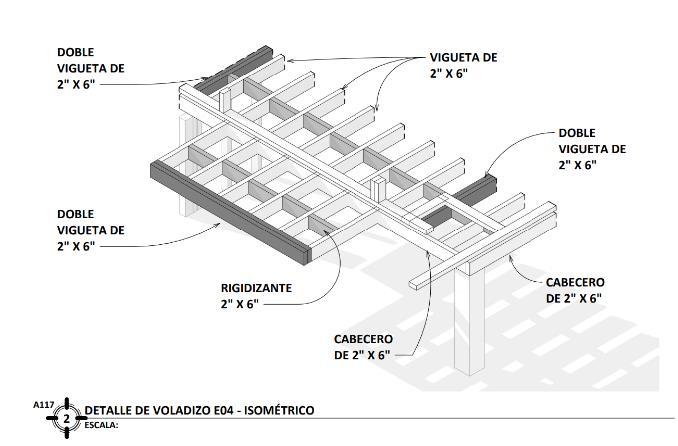

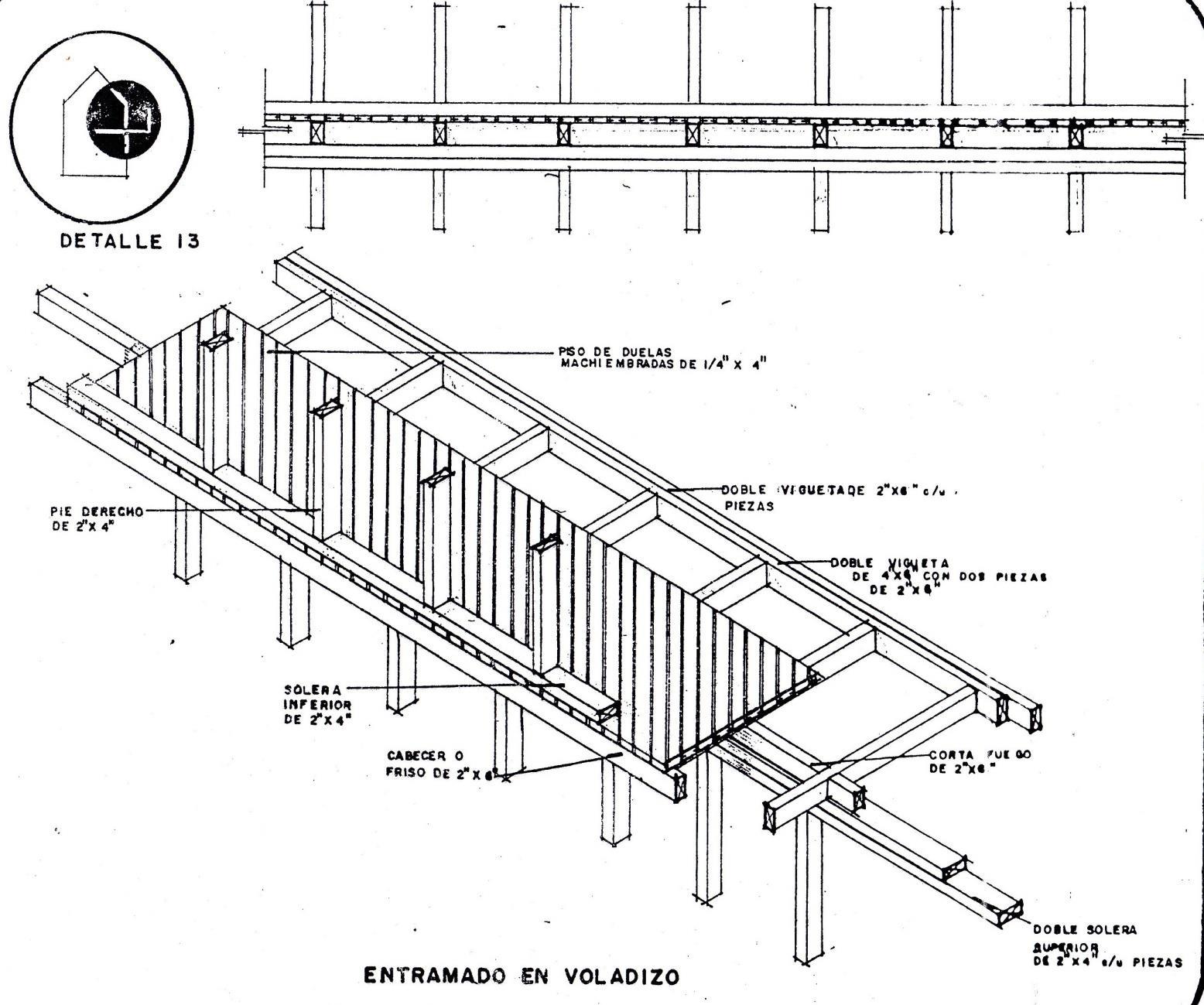

Voladizo
Continuidad de vigueta
Entrepisos

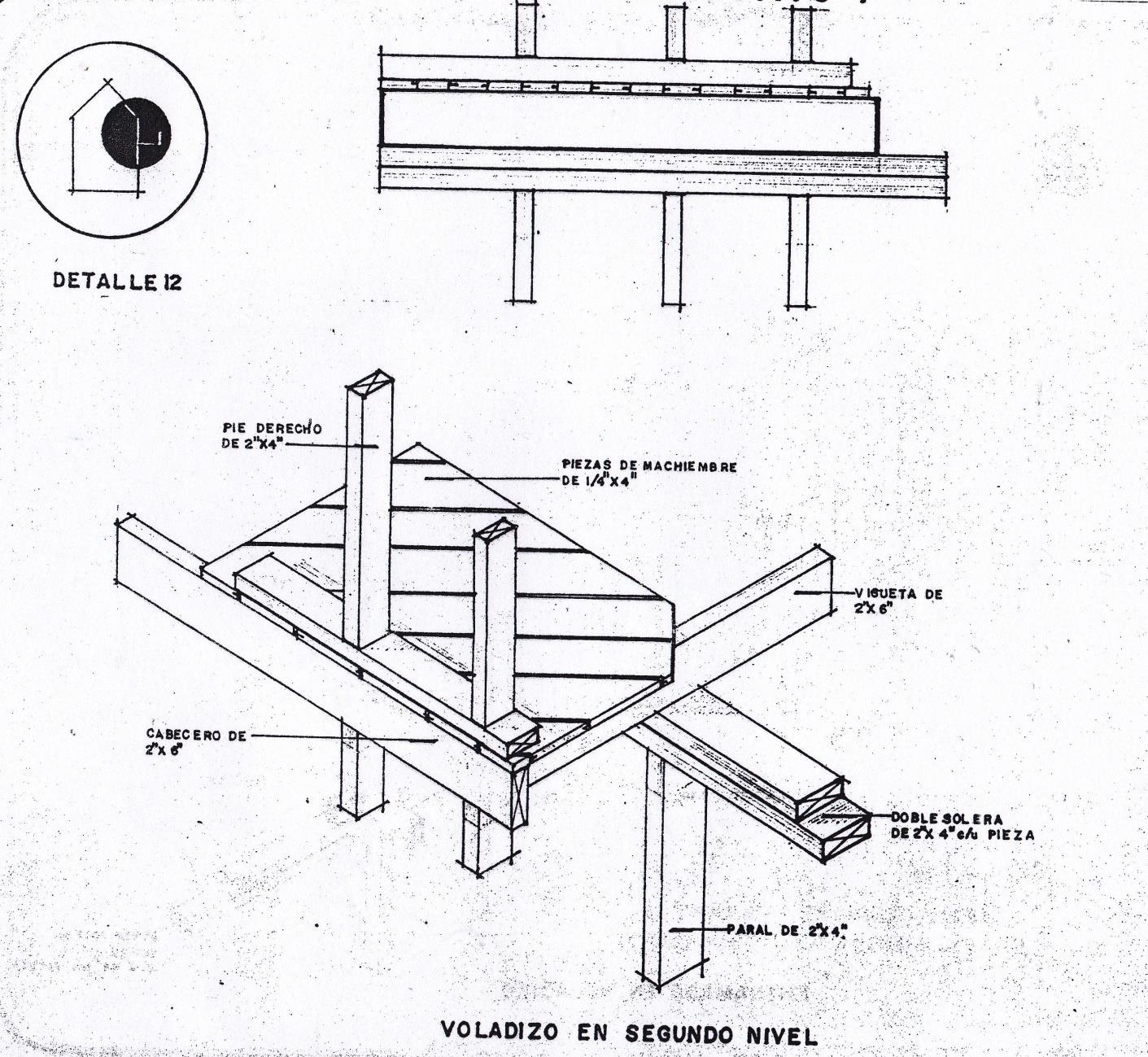

Voladizo
Continuidad de vigueta

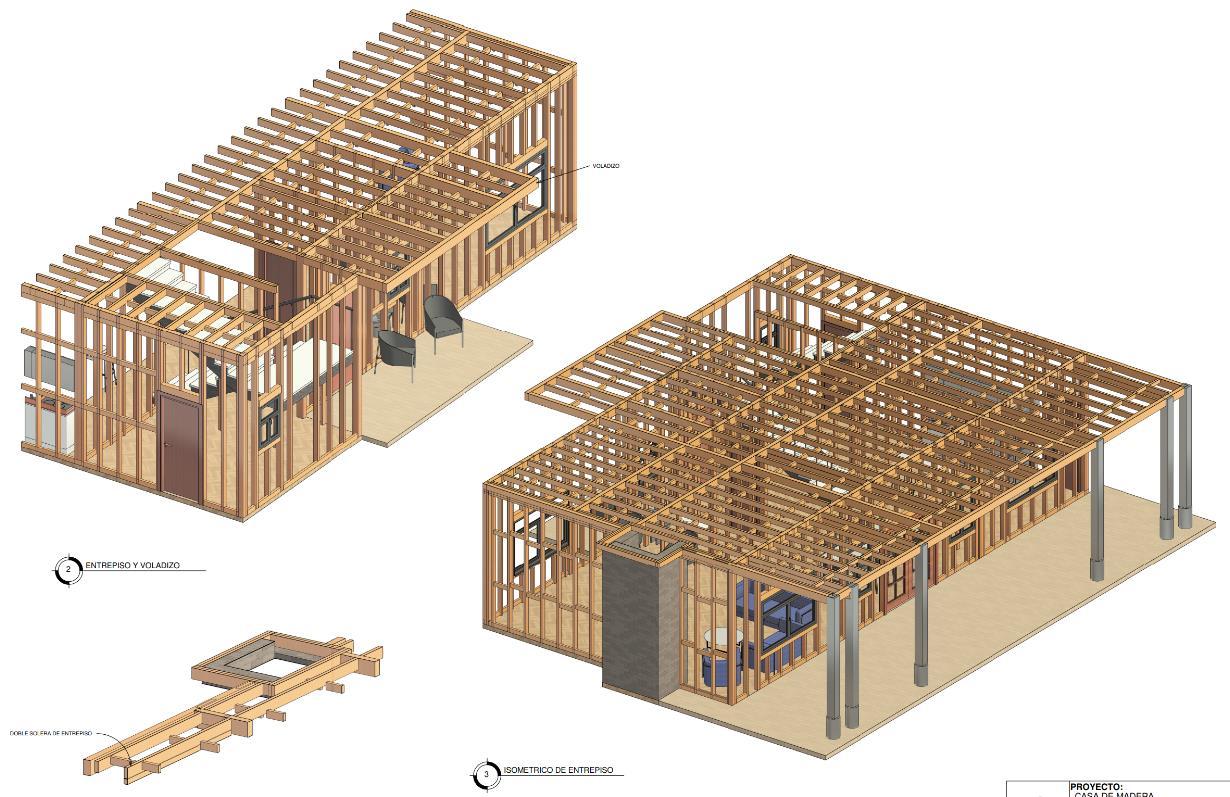

Entrepisos Voladizo
Entrepisos
Voladizo
Entrepisos

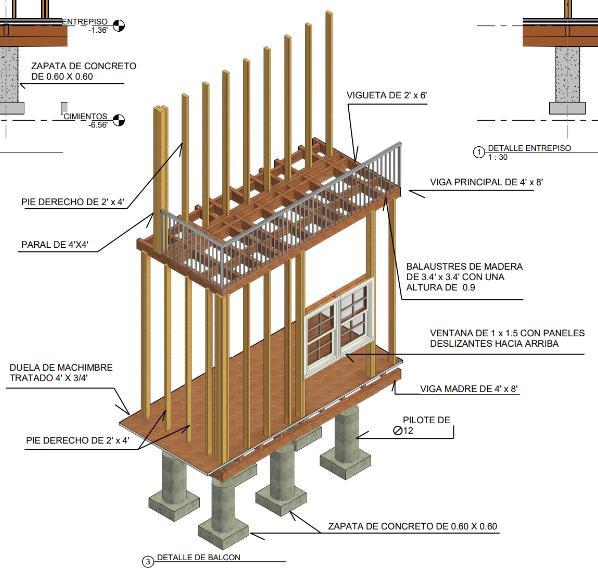

Balcón
Entrepisos

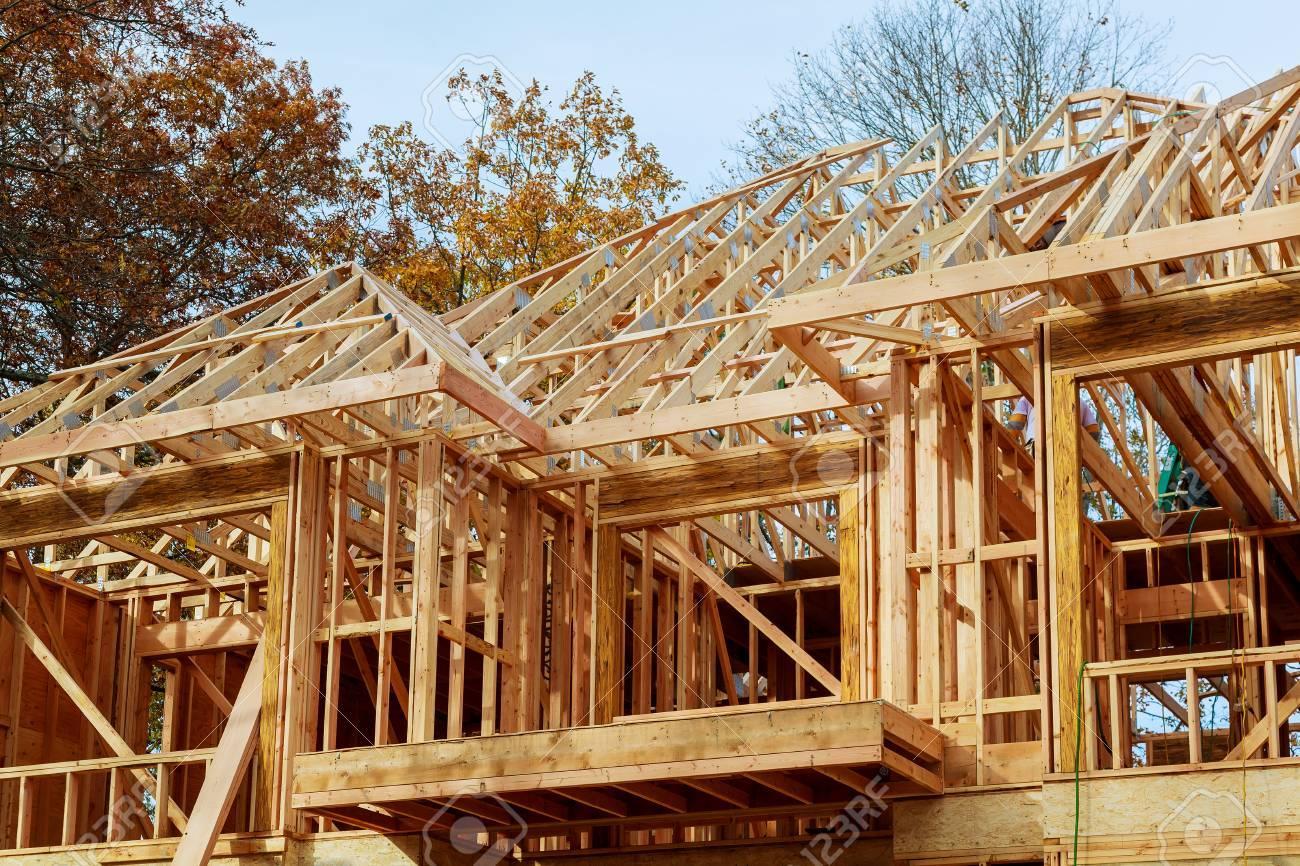

Voladizo (balcones)
Entrepisos
Voladizo (balcones)
Entrepisos
Entrepisos Eje
muro
Continuidad viguetas
Entrepisos

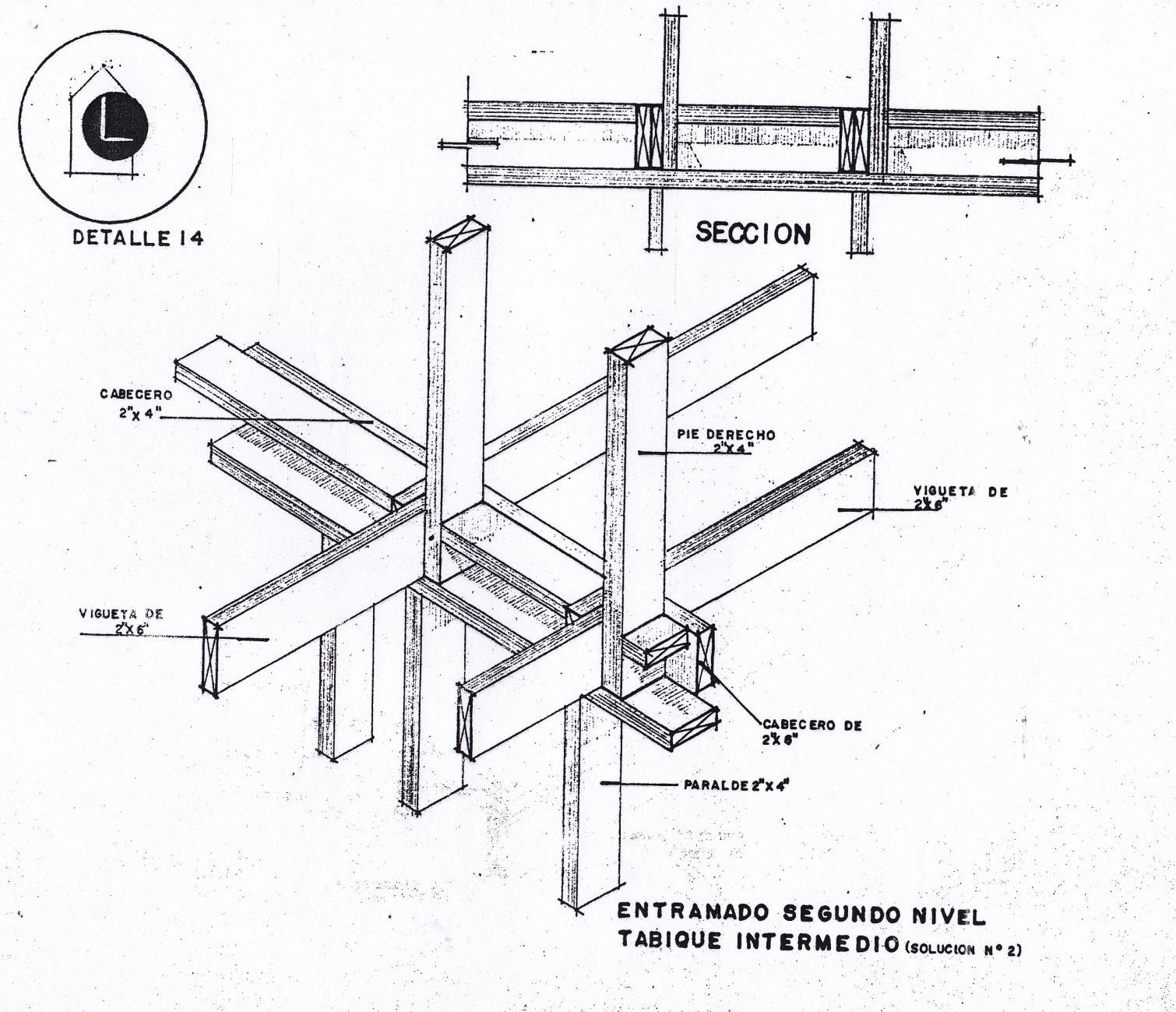

Muro intermedio
Entrepisos
Muro paralelo a viguetas

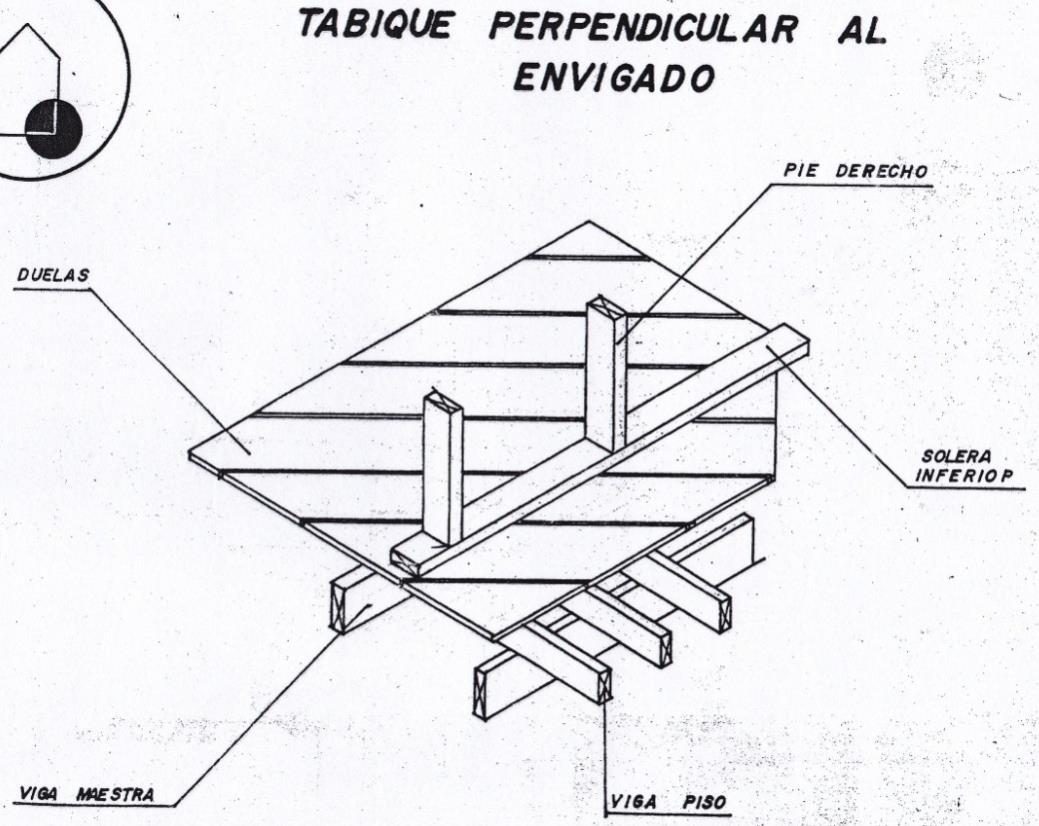

Muro perpendicular a viguetas
Entrepisos
Ducto chimenea
(doble vigueta en vano)
Entrepisos
Entrepisos
Entrepisos
Entrepisos
Entrepisos
Entrepisos

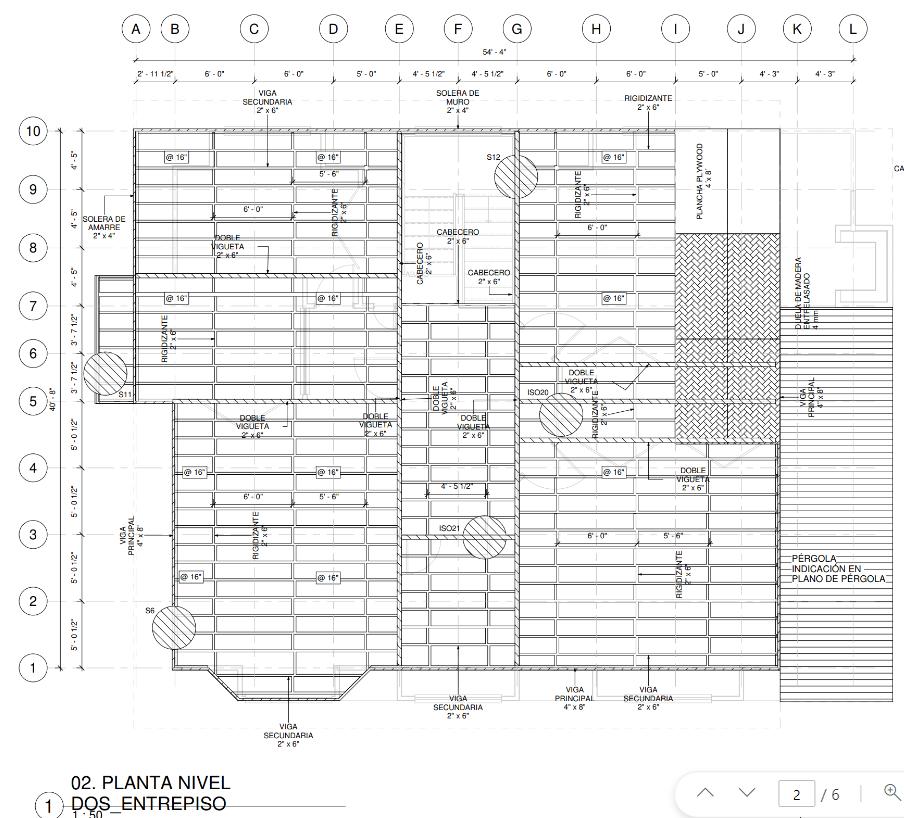

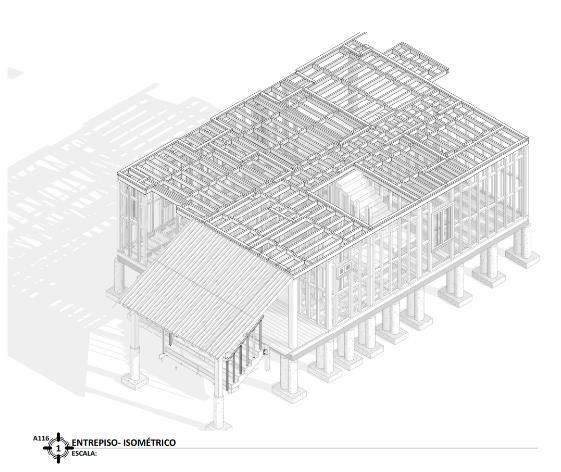

Diseños de pisos
Entrepisos
Diseños de pisos
Entrepisos

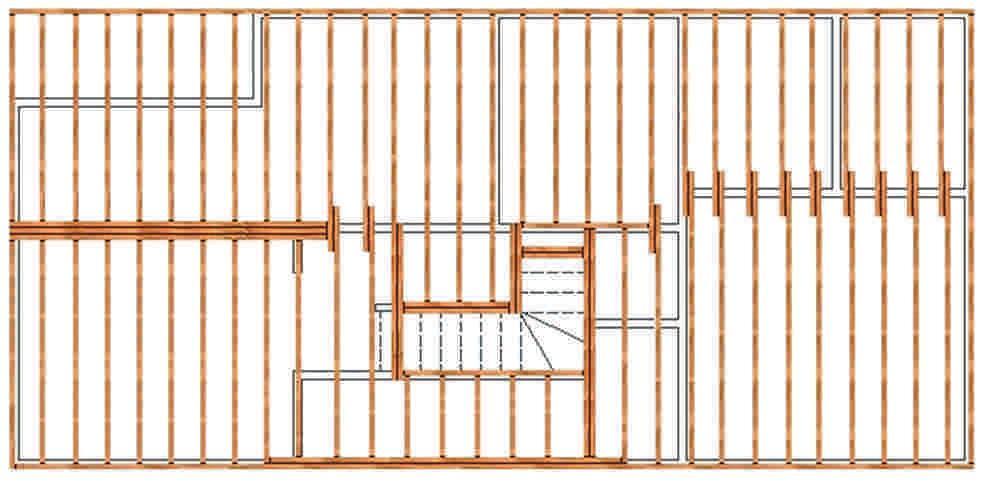

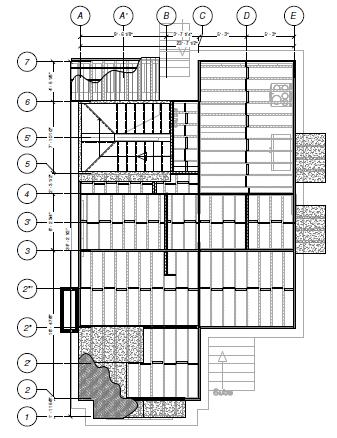

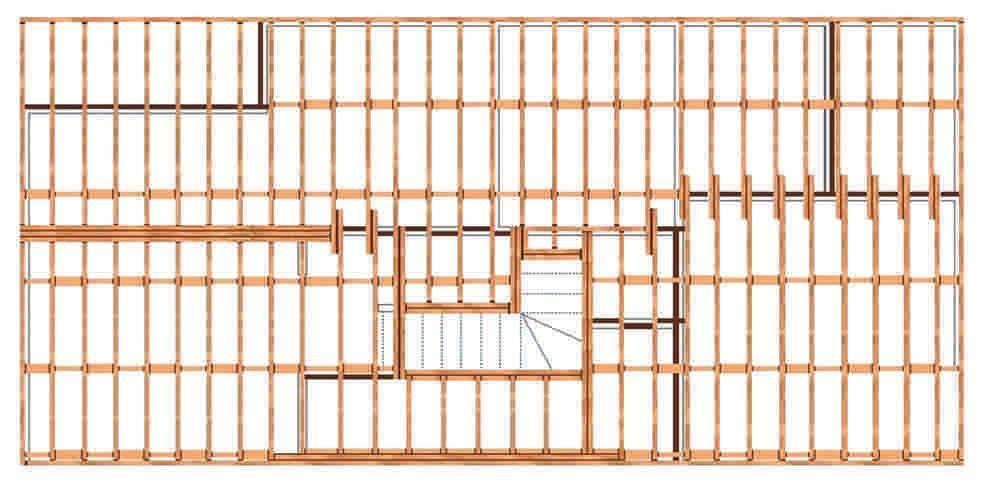

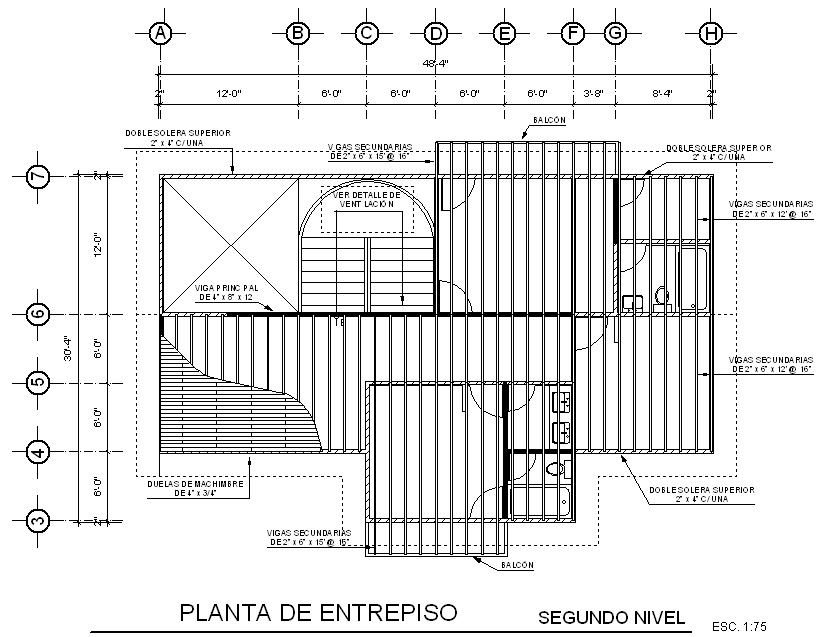

Ubicación viguetas
Entrepisos

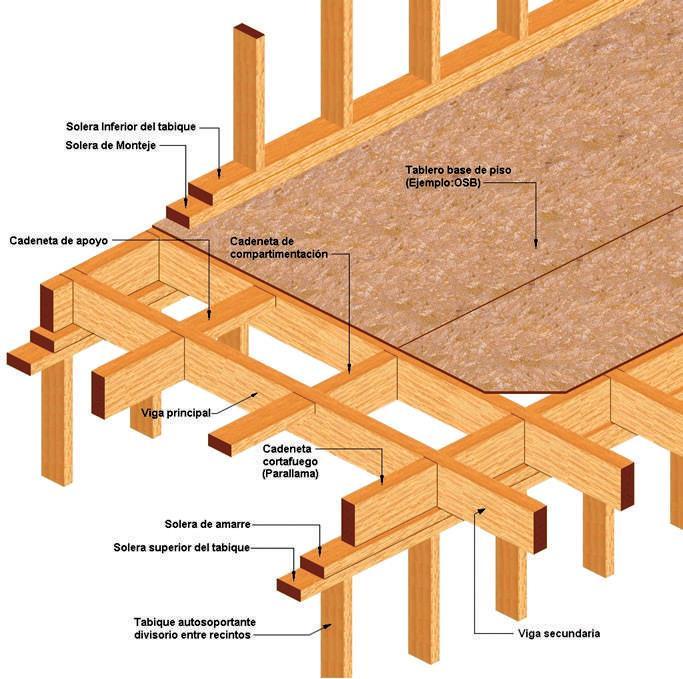

Ubicación cadenetas
Entrepisos

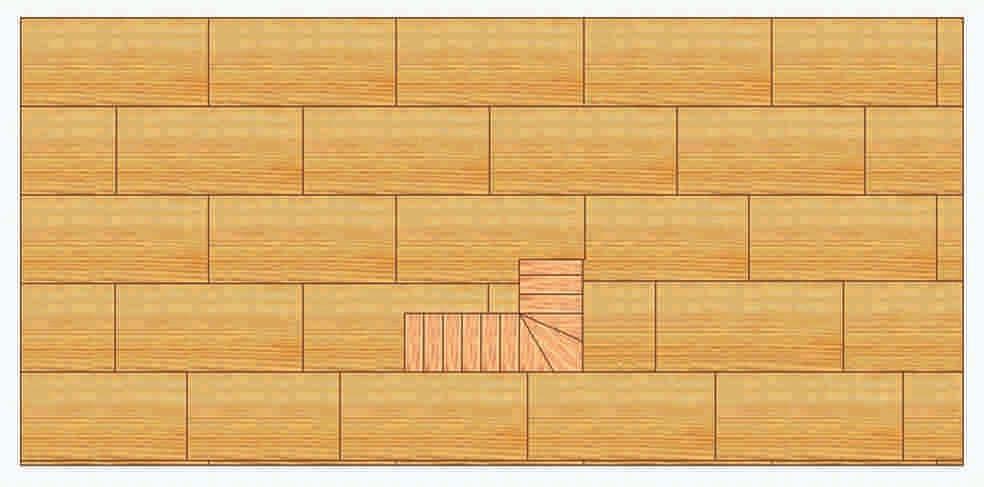

Ubicación plancha estructural
Entrepisos
Entrepisos
SIMBOLIGÍA
DOBLE SOLERA SUPERIOR DEL PRIMER NIVEL
VIGA PRINCIPAL EN ENTREPISO
VIGA SECUNDARIA EN ENTREPISO O VIGUETA A PARES EN CUBIERTA
